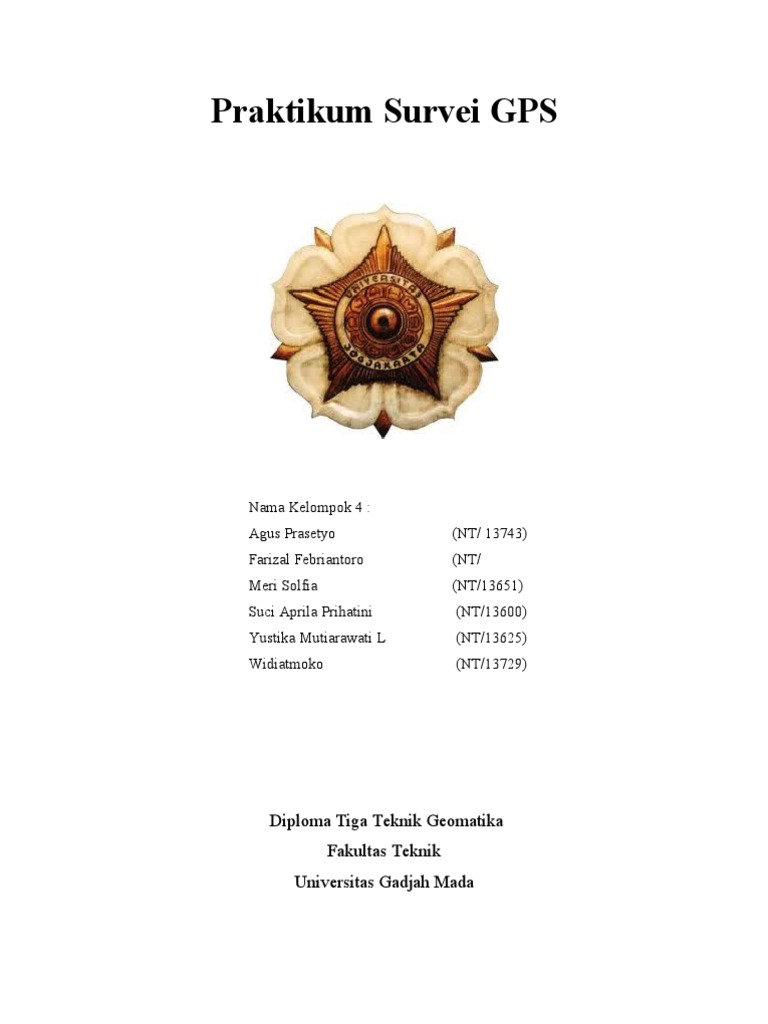

Praktikum Survei GPS
Nama Kelompok 4 : Agus Prasetyo Farizal Febriantoro Meri Solfia Suci Aprila Prihatini Yustika Mutiarawati L Widiatmoko (NT/ 13743) (NT/ (NT/13651) (NT/13600) (NT/13625) (NT/13729)
Diploma Tiga Teknik Geomatika Fakultas Teknik Universitas Gadjah Mada
I.
Tempat dan Waktu Waktu Tempat : : 09.00 13.00 Lingkungan Teknik UGM , Teknik Arsitek
II.
Materi dan Tujuan Materi :
Pengenalan GPS Geodetic JAVAD Triumph 1. Menentukan posisi dengan metode Real Time Kinematik ( RTK ) Menentukan posisi dengan metode Point Positioning Kinematik (PPK ) Agar kita mengetahui nama bagian bagian dari GPS Geodetic Agar kita mengetahuni cara menggunakan alat GPS Geodetic tersebut.
Tujuan :
III.
Pengenalan Alat
Hard Case ( Tempat Alat ) Fungsi : Tempat menyimpan komponen komponen GPS.
Receiver GPS Geodetic
Antena UHF / GSM Antena Fungsi : Mendeteksi dan menerima gelomabang elektromagnetik yang datang dari satelit GPS serta mengubahnya menjadi arus listrik. Arus listrik tersebut setelah diperkuat akan dikirim ke komponen eletronika dari receiver untuk diproses lebih lanjut.
Controller GPS Fungsi : Untuk mendapatkan koordinat , untuk penyetingan , untuk menyimpan data.
Receiver to computer Fungsi : untuk menyambungkan data dari receiver ke computer.
Cable Extension Fungsi :
Receiver to SAE Power cable Fungsi :
USB cable (Optional ) Fungsi : Connect to controller
Power to charger cable Fungsi : Untuk mengecas baterai.
Power supply with SAE connector Fungsi : Untuk
Ethernet Cable (Optional) / Serial Port Fungsi : Menghubungkan ke jaringan internet.
Statif Fungsi : Tempat berdirinya alat.
IV.
Langkah kerja 1. Persiapkan alat serta pengecekan alat. 2. Pilih satu tempat terbuka ( titik ) untuk memulai praktikum. 3. Dirikan statif pada tiga titik yang telah ditentukan. Perkirakan jarak maksimum antara statif satu dan yang lainnya 20 km karena sesuai dengan ketentuan jarak antar receiver adalah 20 km. 4. Pasang tribrach pada kepala statif. 5. Lakukan centering optis. 6. Sambungkan antena UHF/GSM antena ke receiver.
7. Pasang antena UHF + receiver ke tribrach.
8. Nyalakan receiver dengan menekan tombol power ( on/off ) pada receiver. 9. Tekan tombol Function ( FN ) pada receiver.
10. Pilih metode RTK untuk mengetahui koordinat titik tersebut.
11. Kemudian pilih metode PPK. 12. Lakukan setting alat dengan menekan tombol setting. 13. Lakukan connect Bluetooth dari controller ke receiver. 14. Tekan tombol survey. 15. Lakukan pengaturan,
Pada pengaturan tersebut masukan tinggi alat yang telah kita ukur sebelumnya menggunakan pita ukur. Pilih type nya, pada type ada dua pilihan yaitu vertical dan slant.
-
Vertical : pengukuran tinggi alat dengan pita ukur secara vertical. Slant : pengukuran tinggi alat dengan pita ukur secara miring.
Pada File, ketik namanya sesuai dengan yang diinginkan. Isikan juga nama point nya. Pada kolom style, Pada survey pilih static. Centang () auto finish surveying point. Pada destination, centang () to receiver.
Pada logging, isikan occupation time ( lamanya pengamatan), isikan juga logging rate (interval pengamatan ).
16. Tekan tombol koordinat, untuk melihat nilai koordinat. 17. Tekan tombol feature, untuk membuat kode symbol setiap titik.
18. Tekan tombol skyplot, untuk melihat berapa satelit yang muncul
Warna biru
Satelit Glonass Satelit GPS.
Warna Kuning:
