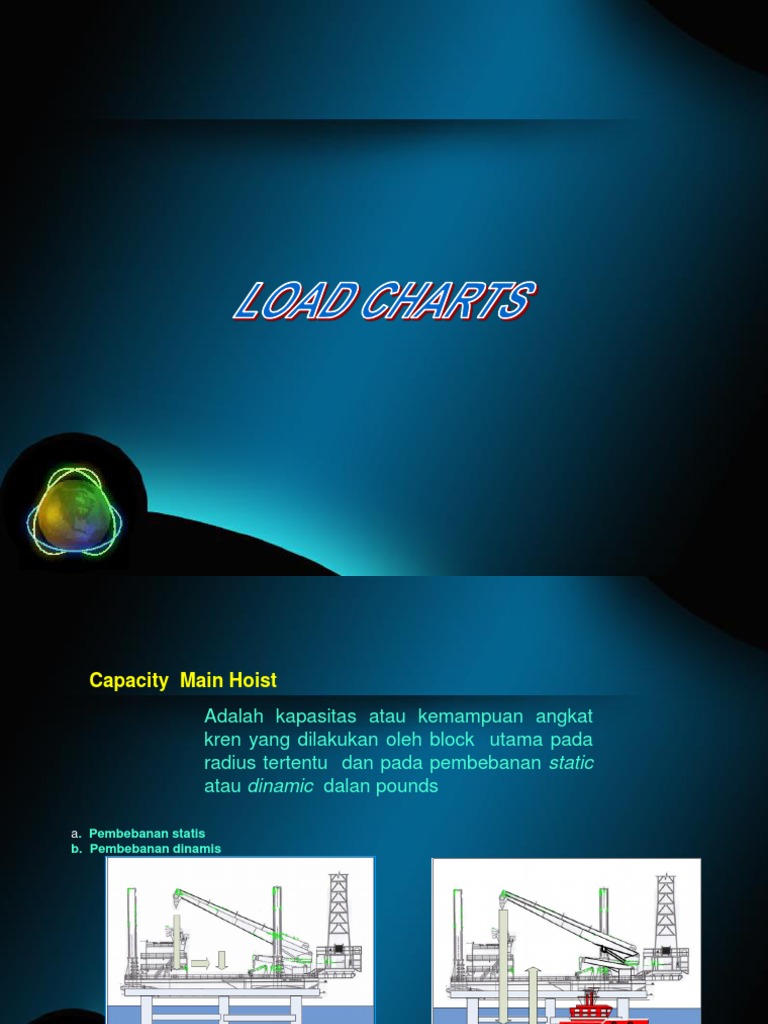

Capacity Main Hoist

Adalah kapasitas atau kemampuan angkat

kren yang dilakukan oleh block utama pada
radius tertentu dan pada pembebanan static
atau dinamic dalan pounds

a. Pembebanan statis
b. Pembebanan dinamis
Radius ( kolom pertama )

Working Radius atau Radius Kerja

adalah jarak Horizontal diukur dari
center of rotation atau sumbu putar
dari Kren ke titik berat atau center
of gravity dari beban dalam kondisi
tergantung
Boom Angle ( ) ( sudut boom )

Adalah sudut yang dibentuk pada

garis Horizontal dengan garis sumbu
Boom , seperti pada gambar . bila
boom pada posisi mendatar atau rest
dikatakan sudut boom 0o ( nol derajat
). Dan bila posisi tegak dikatakan
sudut boom 90o
. Panjang Boom ( L )

adalah diukur dari boom pin sampai ke

center sheave of top boom ( garis
sumbu dari pulley boom atas )
Quadran operasi

Adalah putaran area kerja yang

khusus telah ditentukan oleh
pebrik pembuat kren untuk crane
jenis pedestal adalah beroperasi
pada 360 deg artinya dapat
diopersikan dengan putaran
penuh tanpa ada pengaruhnya
pada crane .
 Off-lead
Side-lead
CRANE LOAD CHART
LIEBHERR OFFSORE CRANE PC 27 / 300
1. Capacity Main Hoist
Static Flatform Lift Dynamic Boat Lifts
Radius ( pounds ) Wave height 2,6 ft
(feet) Wavw Periode 5,4 sec
Offlead 50 sidelead 20
Wind speed 12 mph
( pounds )

15 60,000 37,300
20 60,000 35,700
22 60,000 34,000
25 57,500 30,700
30 47,400 26,100
35 39,900 22,600
40 34,500 20,200
45 30,300 17,800
50 26,800 16,000
55 24,000 14,600
60 21,700 13,300
65 19,700 12,200
70 17,900 11,200
72 16,100 10,400
2. Capacity Auxiliary Hoist

Static Flatform Lift Dynamic Boat Lifts

Radius ( pounds ) Wave height 7,0 ft
(feet) Wavw Periode 6,0 sec
Offlead 80 sidelead 40
Wind speed 24 mph
( pounds )

18 10,000 3,700
20 6,000 2,700
3. Hook Travel
Main Hoist 168 ft Auxiliary Hoist 175 ft
CONTOH TABEL BEBAN

LOAD CAPCITY CHART

FOR MODEL 15 - 50

Radius Boom Static rated Dyamic Persone

( ft ) Angle load rated load l rated
(deg) (lbs) (lbs) load
(lbs)
10 78 31,575 21,155 10,577
15 72 19,908 13,339 6,669
20 66 14,075 9,430 4,715
25 60 10,578 7,085 3,543
30 53 8,242 5522 2,761
35 45 6.575 4,405 2,203
40 36 5.325 3,568 1,784
45 25 4,353 2,916 1,458
50 0 3,575 2,395 1,198

Personel rated load adalah pengangkatan yang

dilakukan untuk mengangkat beban manusia
/personel
2. Capacity Auxiliary Hoist

Static Flatform Lift Dynamic Boat Lifts

Radius ( pounds ) Wave height 7,0 ft
(feet) Wavw Periode 6,0 sec
Offlead 80 sidelead 40
Wind speed 24 mph
( pounds )

18 10,000 3,700
20 6,000 2,700
3. Hook Travel
Main Hoist 168 ft Auxiliary Hoist 175 ft
CRANE LOAD CHART
LIEBHERR OFFSORE CRANE PC 27 / 300
1. Capacity Main Hoist
Static Flatform Lift Dynamic Boat Lifts
Radius ( pounds ) Wave height 2,6 ft
(feet) Wavw Periode 5,4 sec
Offlead 50 sidelead 20
Wind speed 12 mph
( pounds )

15 60,000 37,300
20 60,000 35,700
22 60,000 34,000
25 57,500 30,700
30 47,400 26,100
35 39,900 22,600
40 34,500 20,200
45 30,300 17,800
50 26,800 16,000
55 24,000 14,600
60 21,700 13,300
65 19,700 12,200
70 17,900 11,200
72 16,100 10,400
1. Berapa kapasitas maximal crane tersebut diatas
a. 60.000 lb pada operasi static
b. 60.000 kg pada operasi static
c. 60.000 pounds pada operasi dinamic
d. 60.000 kg pada operasi static

2. Diukur darimana kapasitas maksimum crane

a. Pada radius terpendek ,panjang boom terpendek
dan sudut boom terbesar
b. Penempatan block dapat searah garis tegak lurus beban
c. Pada Boom terpanjang radius yang panjang, sudut boom terkecil
d. Pada boom yang terpanjang, radius terkecil ,sudut boom terbesar

3 Pengangkatan dari flatform ke flatform ,radius 45 feet, dengan

menggunakan main hoist
a. 19,700 lbs b. 30,300 lbs c. 39,900 lbs c. 17,800 lbs
