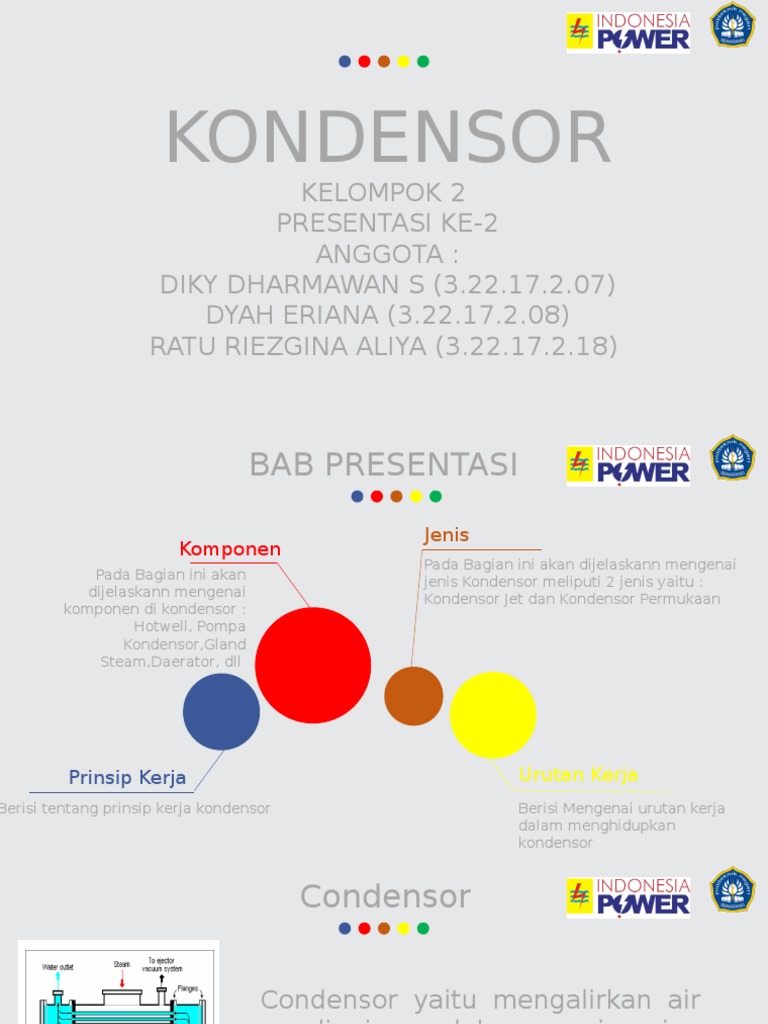

KONDENSOR

KELOMPOK 2
PRESENTASI KE-2
ANGGOTA :
DIKY DHARMAWAN S (3.22.17.2.07)
DYAH ERIANA (3.22.17.2.08)
RATU RIEZGINA ALIYA (3.22.17.2.18)
 BAB PRESENTASI

Jenis
Komponen
Pada Bagian ini akan dijelaskann mengenai
Pada Bagian ini akan jenis Kondensor meliputi 2 jenis yaitu :
dijelaskann mengenai Kondensor Jet dan Kondensor Permukaan
komponen di kondensor :
Hotwell, Pompa
Kondensor,Gland
Steam,Daerator, dll

Prinsip Kerja Urutan Kerja

Berisi tentang prinsip kerja kondensor Berisi Mengenai urutan kerja
dalam menghidupkan
kondensor
 Condensor

Condensor yaitu mengalirkan air

pendingin dalam pipa-pipa
condensor sedangkan uap
dimasukkan kedalam shell pada
condensor pada bagian atas
Prinsip Kerja condensor. Uap keluaran turbin
tersebut kemudian
bersinggungan dengan pipa-pipa
condensor yang bertemperatur
rendah akibat adanya air laut
 Komponen Kondensor

Hotwell adalah tanki penampung

yang terlatak dibagian bawah
kondensor dan berfungsi untuk
menampung air hasil kondensasi
Hotwell uap bekas didalam kondensor
sebagai pemasok utama sistem
air kondensat.Tetapi perlu
diketahui bahwa hasil kondensor
uap bekas tidak selalu mencukupi
kebutuhan untuk sistem
 Komponen Kondensor

Pompa Kondensor berfungsi

mengalirkan air kondensat dari
hotwell menlintasi sistem air
kondensat menuju ke daerator.
Pompa Umumnya sistem kondensat
Kondesat memiliki 2 buah pompa kondensat
(Condensate yaitu : satu untuk cadangan (stand
Pump)
by) dan satu lagi beroperasi. Jenis
pompa yang banyak dipakai adalah
pompa sentrifugal bertingkat (Multy
Stage). Hal ini perlu diperhatikan
 Komponen Kondensor

Gland steam condensor adalah

penukar panas untuk
Gland Steam mengkondensasikan uap bekas dari
Condensor
perapat poros turbin. Uap bekas ini
akan memanaskan air kondensat
dari pompa kondensat yang
dialirkan melintasi gland steam
condensor.
 Komponen Kondensor

Merupakan perangkat penukar

Condensate ion seperti demineralizer plant
Polisher (bila yang ditempatkan didalam siklus
ada)
air kondensat. Fungsinya untuk
menjaga kualitas air kondensat
 Komponen Kondensor

Dengan adanya pompa booster ini,

maka tekanan kerja pompa
Condensate kondensat dapat dibuat relatif
Polisher Booster
Pump
rendah guna menjamin kondisi yang
aman bagi condensate polisher.
Setelah melewati condensate
polisher, tekanan air kondesat
dinaikkan oleh pompa booster
condensate polisher agar mampu
 Komponen Kondensor

Pada PLTU yang menggunakan

ejector uap untuk mempertahankan
Steam Air vakum kondensor, maka uap bekas
Ejector
Condensor
bercampur non condensable gas
yang masih mengandung energi
panas dipakai untuk memanaskan
air kondensat yang dialirkan lewat
steam air ejector condenser.
 Komponen Kondensor

Dalam sistem air kondensat, pada

lokasi setelah condensate polisher
terdapat saluran simpang kembali
ke kondensor / hotwell. Saluran
Saluran simpang ini disebut saluran
Resirkulasi
(Condensate resirkulasi. Saluran ini berfungsi
Recirculation sebagai proteksi terhadap
Line). komponenkomponen pompa
kondensat, gland steam condenser,
condensate polisher, condensate
polisher booster pump dan steam
 Komponen Kondensor

Katup ini terpasang di saluran air

kondensat menuju deaerator yang
berfungsi untuk mengontrol level
deaerator. Dalam posisi pengaturan
Katup Pengatur otomatis katup ini dikendalikan oleh
Aliran
Kondensat / level deaerator. Bila level deaerator
Katup turun, pembukaan katup akan
Pengontrol bertambah besar sehingga aliran air
Level Deaerator
kondensat menuju deaerator juga
akan meningkat. Pada saat level
deaerator tinggi, pembukaan katup
 Komponen Kondensor

Pemanas awal air tekanan rendah

berfungsi untuk meningkatkan
efisiensi siklus dengan cara
memanaskan air kondensat yang
Pemanas awal melintasinya. Media pemanas yang
air tekanan
rendah (LP digunakan adalah uap yang
heater) dicerat / diekstrak dari turbin dan
disebut uap ekstraksi (bleed
steam / extraction steam)
 Komponen Kondensor

Deaerator merupakan komponen

paling hilir dari sistem air
kondensat. Merupakan pemanas
tipe kontak langsung (direct contact
Deaerator heater). Memiliki 2 fungsi utama
yaitu untuk memanaskan air
kondensat dan sekaligus
menghilangkan gas-gas (non
condensable gas) dari air kondensat
 Komponen Kondensor

Deaerator merupakan komponen

paling hilir dari sistem air
kondensat. Merupakan pemanas
tipe kontak langsung (direct contact
Deaerator heater). Memiliki 2 fungsi utama
yaitu untuk memanaskan air
kondensat dan sekaligus
menghilangkan gas-gas (non
condensable gas) dari air kondensat
 Komponen Kondensor

Peralatan penghisap udara harus

Peralatan mampu memenuhi dua keadaan.
Penghisap
Udara/ Gas Yaitu pembuang udara/gas selama
pada operasi normal dan membuat
Kondensor vakum kondensor pada saat start
 JENIS KONDENSOR

Kondensor jet adalah kondensor

kontak langsung yang banyak
digunakan. Kondensor jet
digunakan pada pembangkit listrik
tenaga panas bumi (PLTP) yang
siklus kerjanya terbuka.
KONDENSOR Perpindahan panas pada kondensor
JET
jet dilakukan dengan
menyemprotkan air pendingin ke
aliran uap secara langsung
 JENIS KONDENSOR

Pada kondensor permukaan, uap

terpisah dari air pendingin, uap
berada diluar pipa-pipa sedangkan
air pendingin berada didalam pipa.
Perpindahan panas dari uap ke air
terjadi melalui perantaraan pipa-
KONDENSOR pipa
PERMUKAAN
 Urutan Kerja dari Kondensor

Proses start CWP bertujuan untuk

memompa air laut sebagai media
pendingin ke condenser. Ada
beberapa hal yang harus
1. Star CWP diperhatikan saat start CWP, antara
(Circulating lain :
Water Pump) a.Travelling screen posisi stand by
auto
b.Condenser keadaan aman, man
hole tertutup
c.Minimal MBV inlet dan outlet salah
satu sisi condenser dalam keadaan
 Urutan Kerja dari Kondensor

Adalah proses pengisian air laut

2. Pengisian (pendingin) ke dalam water box
Condenser condenser sampai dengan level penuh
 Urutan Kerja dari Kondensor

Debris filter berfungsi untuk menyaring

3. Start Debris kotoran yang terkandung dalam air laut
Filter yang akan masuk
condenser dengan ukuran maksimum 5
mm.
 Urutan Kerja dari Kondensor

Vacuum priming berfungsi untuk

4. menyempurnakan proses aliran once –
Mengoperasika through dengan asas syphon,
n Vakum sehingga air laut di dalam water box
Primming condenser dapat mencapai ketinggian
maksimum
 Urutan Kerja dari Kondensor

Bola taprogge berfungsi sebagai

5. pembersih tube-tube condenser dari
Mengoperasika kotoran yang berbentuk lumpur yang
n Ball Cleaning mengendap di dalam tube sat
System condenser sedang beroperasi.
 Vakum Kondensor

4
Temperatur air
Pengotoran dudukan suction

dalam pipa PLA

pipa dan bagian kondensor (air
laut) naik
Add Some Faktor
NBrief To
Explain mempengar
uhi Vakum
Kondensor
Flow sistem air Temperatur Uap
pendingin berkurang Exhaust melebihi
normal
TERIMAKASIH
