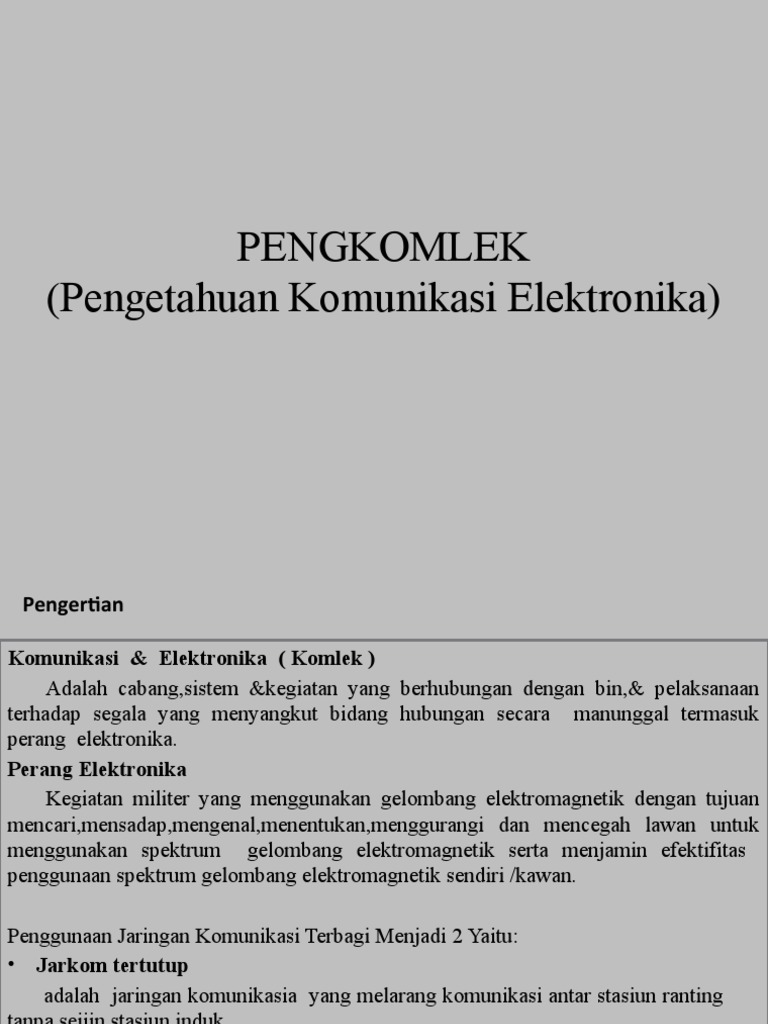

PENGKOMLEK

(Pengetahuan Komunikasi Elektronika)

 Pengertian

Komunikasi & Elektronika ( Komlek )

Adalah cabang,sistem &kegiatan yang berhubungan dengan bin,& pelaksanaan
terhadap segala yang menyangkut bidang hubungan secara manunggal termasuk
perang elektronika.
Perang Elektronika
Kegiatan militer yang menggunakan gelombang elektromagnetik dengan tujuan
mencari,mensadap,mengenal,menentukan,menggurangi dan mencegah lawan untuk
menggunakan spektrum gelombang elektromagnetik serta menjamin efektifitas
penggunaan spektrum gelombang elektromagnetik sendiri /kawan.

Penggunaan Jaringan Komunikasi Terbagi Menjadi 2 Yaitu:

• Jarkom tertutup
adalah jaringan komunikasia yang melarang komunikasi antar stasiun ranting
tanpa seijin stasiun induk.
• Jarkom terbuka
adalah jaringan komunikasi yang memungkinkan jarkom antar stasiun ranting tanpa
seijin stasiun induk.
A.Radio Telephoni
Cara komunikasi sampaikan berita dengan ucapan.

KEUNTUNGAN KERUGIAN
 Hubungan langsung  Rahasia kurang
 Opr tidak khusus  Salah Berita

CARA MENGURANGI

 Gunakan sandi
 Taati prosedur
 Ganti Frek / nama panggilan
 Gunakan IKIT
Komunikasi Radio Terbagi Menjadi :
1) Komrad sistim tunggal di selenggarakan antara 2 stasiun radio baik
secara simplex maupun duplex.
2) Komrad sistim jaring diselenggarakan antara 3 stasiun radio atau
lebih.

Istilah-istilah dalam komunikasi radio meliputi :

• Repeater
adalah stasiun pengulang dari komrad, karena antara carrier
(pembawa/pengirim) & penerima lintasan gelombang tidak los sehingga
hubungan langsung antara pemancar / penerima sulit dilaksanakan.
• Modulasi
Adalah proses gabungan sinyal informasi dengan sinyal carrier
(pembawa)
• Frekuens/frek
adalah jumlah getaran gelombang yg dihitung perdetik.
Contoh
bagan

5 8 6$ Stasiun induk

5 8 6$ 5 8 6$ 5 8 6$ 5 8 6$ Stasiun ranting
 .


 Gunakan prosedur
Gunakan prosedur yang
yang
benar
benar

 Berita tersusun
Berita tersusun jelas
jelas

 Bicara dengan
Bicara dengan jelas
jelas

 Dengarkan lebih
Dengarkan lebih dahulu
dahulu

 Bekerja seperti
Bekerja seperti biasa
biasa dan
dan
lapor
lapor

 Musuh selalu
Musuh selalu mendengar
mendengar

 Antena batang
Antena batang // tegak
tegak ––
vertical
vertical
LANGKAH-LANGKAH MENGUNAKAN RADIO KOMUNIKASI

 Cek
 Cek Antena
Antena

 Cek
 Cek sumber
sumber tenaga
tenaga

 Cek
 Cek Handset
Handset

 Hidupkan
 Hidupkan pesawat
pesawat

 Tekan
 Tekan kunci
kunci bicara
bicara

 Gunakan
 Gunakan pros
pros Radio
Radio
Dalam komrad terdapat sandi yang digunakan yaitu :

abjad phonetik
ABJAD TNI AD INTERNAS ABJA TNI AD INTERNAS
A AMBON ALFA D
B BANDUN BRAVO N NAMLEA NOVEMBER
C G CHARLIE O OPAK OSCAR
D CEPU DELTA P PATI PAPA
E DEMAK ECHO Q QUIBEK QUEEN
F ENDEH FOXTROT R REMBAN ROME0
G FLORES GOLF S G SIERA
H GARUT HOTEL T SOLO TANGGO
I HALONG INDIA U TIMOR UNIFORM
J IRIAN JULIET V UJUNG VICTOR
K JEPARA KILO W VICTOR WHISKY
L KENDAL LIMA X WILIS EXRAY
M LOMBOK MIKE Y EXTRA YANKEE
MEDAN Z YANI ZULU
ZAENAL
Angka-angka
ANGKA INDONESIA INTERNAS

0 NOL NADA ZERO

1 SATU UNA ONE
2 DUA BISSE TOO
3 TIGA TREE - TREE
4 EMPAT KATTE FOUR
5 LIMA PANA FIVE
6 ENAM SIXE SIX
7 TUJUH SEVEN SETTE
8 DELAPAN OKTO EIGHT
9 SEMBILAN NOVE NINE
0 DECIMAL
KATA PROSES DALAM RADIO TELEPHONI
• Disini
Digunakan stasiun pemanggil sebelum menyatakan nama STN nya
• Panggilan Penalaan
Digunakan pada waktunya pembentukan jaring stasiun pengendali
jaring/induk memanggil dgn menyebut nama stasiun 10 x STN ranting menala
panggilan STN pengawas jaring/induk pada frek kerja masing-masing
• Penerimaan
Pernyataan tentang tingkat kekuatan & kejelasan STN pengirim oleh STN
penerima
 Lanjutan...
• Ganti
Pernyataan pengirim telah selesai berbicara & menunggu
jawaban.
• Habis
Pernyataan pengirim telah selesai berbicara & tidak
menunggu jawaban.
• Randu
Pernyataan penerima telah menerima dengan baik.
• Ulangi
Pernyataan dari penerima Berita untuk mengulangi Berita
yang telah dikirim oleh pengirim Berita.
• Saya Ulangi
Pernyataan dari pengirim Berita untuk mengulangi seluruh
Berita sesuai permintaan ULANGI dari penerima Berita.
• Tanggal waktu
Pernyataan yang menyatakan kelompok tanggal dan
waktu.
HAL HAL YG PERLU DITAATI DALAM BERKOMUNIKASI
• Gunakan prosedur yang benar
• Berita tersusun jelas
• Bicara dengan jelas
• Dengarkan lebih dahulu
• Bekerja seperti biasa dan lapor
• Musuh selalu mendengar
• Antena batang / tegak – vertical
• Daya yang rendah
• Hindari penalaan yg berlebihan

Contoh Tata Cara Panggilan Berkomunikasi

• Panggilan tunggal : RUSA EMPAT DISINI RUSA TIGA GANTI
• Panggilan ganda : RUSA TIGA RUSA EMPAT DISINI RUSA GANTI
• Panggilan jaring : KIJANG DISINI RUSA GANTI


Persiapan pembentukan jaringan meliputi :
 Pilih Frek & waktu Hub
 Adakan panggilan jaring / penalaan
 Gambar Jaring
 Bentuk jaring dengan penalaan
 Ganti Frek
B.Radio Telegrafi
pengiriman pesan jarak jauh dari pesan yang ditulis tanpa pengiriman
fisik suatu surat.sebuah pesan telegraf dikirim oleh operator/pengirim biasanya
menggunakan kode morse(atau mencetak menggunakan teks biasa).
Kode Morse
Kode morse adalah metode dalam pengiriman,dengan menggunakan
standard data pengiriman nada atau suara,cahaya dengan membedakan
ketukan,dash dan dot dari pesan kalimat ,kata,huruf,angka,dan tanda baca.kode
morse dapat dikirimkan melalui peluit,bendera,cahaya dan ketukan.

Ketentuan internasional kode morse meliputi :

• Dash terdiri dari tiga dot.
• Jarak antara pengiriman antara dash ke dash atau dash to dot pada huruf
yang sama adalah satu dot.
• Jarak pengiriman kode morse adalah antara pengiriman satu huruf ke huruf
lainya adalah tiga dot.
• Jarak pengiriman kode morse dari kata ke kata adalah 5 dot.
Salah satu alat komunikasi atau radio telephoni yang di
gunakan dalam militer
Selesai
