A.

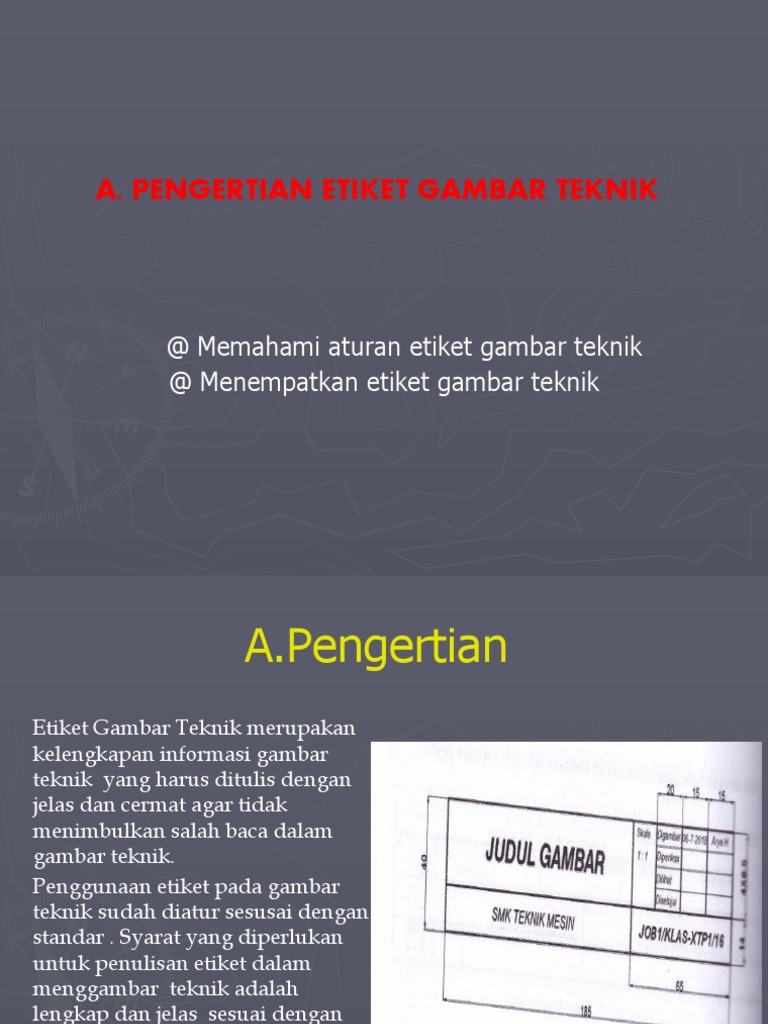

PENGERTIAN ETIKET GAMBAR TEKNIK

@ Memahami aturan etiket gambar teknik

@ Menempatkan etiket gambar teknik
 A.Pengertian
Etiket Gambar Teknik merupakan
kelengkapan informasi gambar
teknik yang harus ditulis dengan
jelas dan cermat agar tidak
menimbulkan salah baca dalam
gambar teknik.
Penggunaan etiket pada gambar
teknik sudah diatur sesusai dengan
standar . Syarat yang diperlukan
untuk penulisan etiket dalam
menggambar teknik adalah
lengkap dan jelas sesuai dengan
standar yang ditentukan .
B. Jenis dan fungsi etiket Gambar
Setiap gambar teknik memiliki
etiket atau kepala gambar yang
letaknya berada disebelah kanan
gambar.
Dalam membuat etiket gambar
teknik keterangan yang harus
dicantumkan merupakan
keterangan yang secara umum
menunjukkan isi gambar.
Sehingga dengan membaca etiket
tersebut dapat diketahui isi dan
maksud dari gambar teknik yang
dibuat . Isi yang terdapat didalam
gambar.
B. Jenis dan fungsi etiket Gambar
a. Judul Gambar
b. Nomor gambar
c. Nama Instasi perusahaan
d. Skala Gambar
e. Nama dan tanggal yang
gambar
f. Nama dan Tanggal yg
memeriksa
g. Nama dan tanggal yang
mengesahkan dan menyetujui
h. Jenis Proyeksi yg digunakan
i. Ukuran bahan benda kerja
j. Jumlah bahan benda kerja
k. Nama komponen gambar dan
j. Keterangan lainnya sesuai
keperluan.

Bentuk dan etiket dari gambar

tidak bersifat mengikat untuk
digunakan dalam setiap membuat
gambar teknik. Pada pembuatan
gambar teknik ,stiap instansi
/perusahaan biasanya sudah
memiliki format masing masing.
b. Meskipun setiap instansi
menggunakan format etiket
yang berbeda beda tersebut
,beberapa prinsip pokok
keterangan etiket yang
menunjukkan isi gambar
secara umum harus dibuat
sesuai dengan ukuran standar
yang ditetapkan.
Fungsi etiket pada gambar teknik ,
yaitu utk memberikan informasi
yang ada pada gambar kerja ,
yang meliputi judul gambar,
nomor gambar, nama instansi ,
skala gambar ,nama yang
menggambar , yang memeriksa
dan yang mengesahkan atau
menyetujui beserta tanggalnya
,data proyeksi yang digunakan ,
ukuran bahan benda kerja dan
keterangan lainnya sesuai
keperluan.
 C.Prosedur Dan Aturan Etiket Gambar Teknik

1. Aturan penerapan etiket pada

gambar teknik antara lain
2. a. posisi kepala gambar atau
etiket gambar teknik
ditempatkan dalam ruang
gambar di sudut kanan
bawah.
3. b.Keterangan yang harus
dicantumkan dalam kepala
gambar merupakan keterangan
yang secara umum
menunnjukkan isi gambar
yaitu meliputi hal hal sebagai
berikut :
1. Judul Nama Gambar
2. Judul gambar
3. Nomor Gambar
4. Nama Instansi perusahaan
5. Skala Gambar
6. Nama dan tanggal yang
menggambar
7. Nama dan tanggal yang
memeriksa
8. Nama dan tanggal yang
mengesahkan dan menyetujui
9. Jenis proyeksi yang digunakan
10. Keterangan lain yang
diperlukan
 2. Penggunaan Skala Gambar
Dalam menggambar suatu benda
kerja dari benda utuh yang sudah
di rangkai komponen komponen Skala Jenis Perbandingan Nilai
benda hingga sampai sub sub Skala
bagian harus digambar seacara
jelas dan dapat dimengerti . Tetap 1:1
Pembuatan gambar tersebut Diperbesar 2:1, 5:1,10:1, 20:1, 50:1 dst
biasanya gambar benda kerja tidak Diperkecil 1:2 , 1:5 , 1: 10 , 1: 200 dst
sesuai dengan ukuran sebenarnya ,
terkadang ukuran gambar harus
diperbesar maupun diperkecil
menyesuiakan standar kertas
gambar yang akan digunakan . ISO
membuat skala untuk gambar
teknik
Skala tetap 1:1 artinya ukuran
benda kerja dengan gambar harus
sama . Pada skala diperbesar angka
yang lain selain angka 1 adalah
indeks pengali pada ukuran
sebenarnya. Pada skala diperkecil ,
angka tersebut adalah indeks
pembagi pada ukuran sebenarnya.
Contoh :
1. a. Skala 1:1 artinya ukurang
gambar kerja adalah sama
dengan ukuran benda hasil
pengerjaan
.
1. b. Skala 2:1 artinya ukuran
gambar kerja adalah 2 kali
lebih besar dari pada ukuran
benda hasil pengerjaan
2. C.Skala 1:2 artinya ukuran
benda hasil pengerjaan 2 kali
lebih besar dari pada ukuran
gambar kerja.
