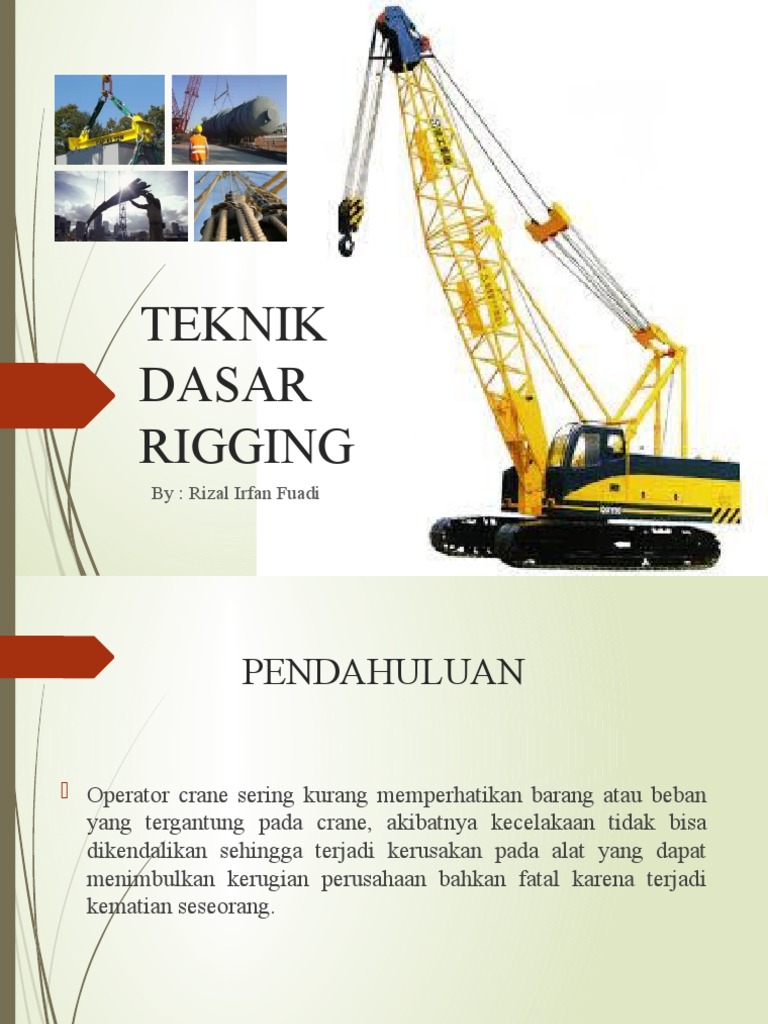

TEKNIK

DASAR
RIGGING
By : Rizal Irfan Fuadi
 PENDAHULUAN

 Operator crane sering kurang memperhatikan barang atau beban

yang tergantung pada crane, akibatnya kecelakaan tidak bisa
dikendalikan sehingga terjadi kerusakan pada alat yang dapat
menimbulkan kerugian perusahaan bahkan fatal karena terjadi
kematian seseorang.
 TUJUAN

Memberikan pengetahuan tentang type seling dan susunan dari

sling, serta cara menghitung kebutuhan sling yang tepat untuk
pekerjaan khusus. Target yang di harapkan setelah belajar
antara lain adalah :
• Menentukan faktor keamanan untuk menghitung beban kerja
aman dari sling
• Menghitung beban kerja aman secara praktek dan sling.
• Mengetahui faktor – faktor yang akan mempengaruhi beban
kerja aman sling dibawah kondisi kerja.
 PENGERTIAN YANG DIGUNAKAN
PADA RANCANG BANGUN SLING

 Breaking Load : Adalah beban atau gaya yang menyebabkan kegagalan tali
atau rantai pada waktu mendapatkan tegangan langsung, beban dalam satuan
tonnes, kilogram atau kilonewton gaya.
 Safe Working Load : Adalah beban maximum yang dipergunakan secara aman
dari tali atau rantai dalam kondisi kerja normal.
 Rule Of Thumb : Adalah metode untuk mengihtung beban kerja aman secara
impiris dimana beban putus tali tidak di ketahui.
 Factor Of Safety : Untuk mencapai beban kerja aman ada tiga bahan yang
digunakan membuat sling, faktor keamanan yang dipergunakan ini akan
bervariasi pada tiap-tiap bahan.
 KONSTRUKSI SLING
Ada tiga bahan yang dipergunakan untuk membuat sling :
 Serat Alam (Natural Fibre)
Bahannya diambil dari tumbuhan tumbuhan umumnya adalah serat manila dan
sisal.
 Serat Buatan (Syntetic Fibre)
Serat yang dibuat pada pabrik seperti nylon, polyster, Terylene, dan
Polyprophelene.
 Baja (steel)
Dipergunakan untuk membuat tali kawat baja yang lentur dan rantai

Setelah mengetahui bahan untuk membuat sling, dapat diketahui mengestimai

beban kerja aman faktor keamanan dan petunjuk praktis
 MENGHITUNG SWL
( SAFE WORKING LOAD ) SLING
1. Sling Tali Serat Alam dan Buatan
Sling yang di buat dari tali serat yang dapat dibentuk bulat dan pita atau disebut
webbing sling. Faktor
keamanan sling dari bahan serat ini adalah 5, yang berarti beban aman hanya 1/5
dari beban putus tali. Oleh karena itu , untuk menghitung beban kerja aman (SWL
) kita harus mengetahui beban putus
tali :
 2. Sling Pita ( Webbing Sling )

Formula untuk menghitung SWL dari sling tali serat tidak dapat digunakan untuk
menghitung SWL
sling pita. Oleh karena itu beban kerja aman yang digunakan untuk sling ini dapat
dilihat pada label
menempel pada sling itu sendiri. Untuk lebih jelasnya lihat contoh label sesuai
standar berikut ini :
 3. Sling Tali Kawat Baja

Sling tali kawat baja di lengkapi mata pada tiap-tiap ujung tali dibuat secara
mekanis maupun dengan
tangan. Faktor keamanan dari bahan ini adalah 5, disini hanya 1/5 dari beban putus
yang dapat dipakai
sebagai beban kerja aman (SWL). Oleh karena itu untuk menghitung SWL kita
harus mengetahui beban
putus tali.
Bila beban putus tali tidak diketahui,
SWL dihitung dengan menggunakan
formulasi praktis (Rule Of Thumb),
yaitu:
SWL = 8 D2

Dimana:
D = Diameter tali dalam satuan inchi
Hasilnya dalam satuan tonnes
 4. Sling Rantai (Chain Sling)

Mata rantai dibuat dari beberapa macam kelas (grade) baja, tiap-tiap kelas memiliki
beban patah/putus yang berbeda-beda. Batas kelas baja yang digunakan yaitu dari
baja lunak (mild steel) sampai baja padua tinggi (alloy steel) dapat di identifikasi
seperti pada table dibawah ini :
Semua rangkaian mata rantai yang pendek di pergunakan untuk sling disarankan

menggunkan alloy kelas 80. Faktor keamanan untuk rantai bahan mild steel

adalah 5, serta untuk high tensile dan alloy adalah 4 yang berarti hanya ¼

bagian dari beban putus / rumus kalkulasi beban kerja aman (SWL) adalah :

Bila kekuatan sebuah sling rantai tidak diketahui, maka untuk menghitung
beban kerja aman (SWL) dapat menggunakan rumus praktis (rule of thumb)
sebagai berikut :

Beban Kerja Aman (SWL) = 0.3 x D2 x Grade

Dimana :
D = Diameter batang mata rantai
Grade bisa dilihat pada table diatas.
 PEMILIHAN TALI BANTU ANGKAT
(SLING)
Sling yang dibuat dari bahan apa saja, bilamana digunakan dengan cara ditekuk
atau membentuk sudut kaki sling akan meningkatkan ketegangan terhadap sling
tersebut. Hal ini memberikan dampak pengurangan pada beban kerja aman.
Untuk menghitung beban kerja aman sebuah seling harus memperhitungkan
hal-hal sebagai berikut :
• Berapa banyak kaki sling yang digunakan untuk mengankat beban ?
• Berapa beban yang harus ditanggung setiap kaki sling ?
• Berapa besar pengurangan yang disebabkan oleh terbentuknya sudut kaki
sling karena tekukkan ?
PERUBAHAN SUDUT KAKI SLING
Kesimpulan Pemilihan Sling :
• Sebelum memilih sling untuk digunakan, pertama-tama ketahui dahulu berat beban.
• Untuk menentukan ukuran sling, tentukan metode pengikatan yang digunakan.
• perhitungkan pula pengikatan kaki sling, tekukan dari kaki sling.
ATURAN
BAKU
PADA
RIGGING
CENTRE
OF
GRAFITY
TERIMA KASIH
