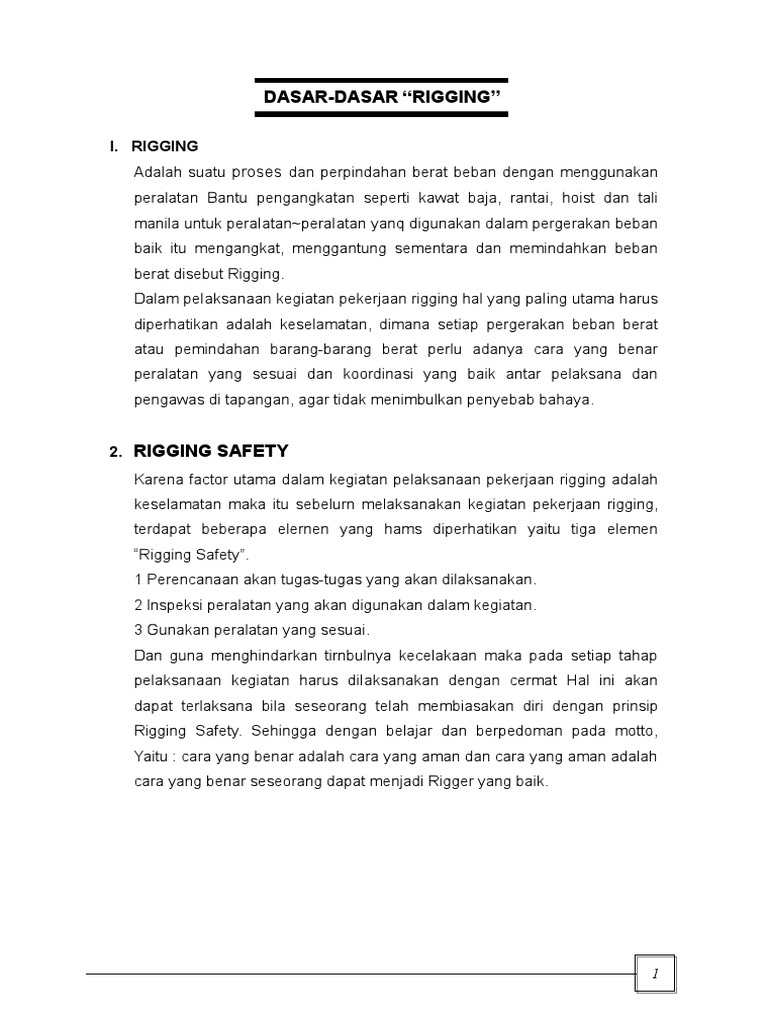

I. RIGGING
Adalah suatu proses dan perpindahan berat beban dengan menggunakan
peralatan Bantu pengangkatan seperti kawat baja, rantai, hoist dan tali
manila untuk peraIatan~peraIatan yanq digunakan dalam pergerakan beban
baik itu mengangkat, menggantung sementara dan memindahkan beban
berat disebut Rigging.
Dalam peIaksanaan kegiatan pekerjaan rigging hal yang paIing utama harus
diperhatikan adalah keselamatan, dimana setiap pergerakan beban berat
atau pemindahan barang-barang berat perlu adanya cara yang benar
peralatan yang sesuai dan koordinasi yang baik antar pelaksana dan
pengawas di tapangan, agar tidak menimbulkan penyebab bahaya.
2. RIGGING SAFETY
Karena factor utama dalam kegiatan pelaksanaan pekerjaan rigging adalah
keselamatan maka itu sebelurn melaksanakan kegiatan pekerjaan rigging,
terdapat beberapa elernen yang hams diperhatikan yaitu tiga elemen
“Rigging Safety”.
1 Perencanaan akan tugas-tugas yang akan dilaksanakan.
2 lnspeksi peralatan yang akan digunakan dalam kegiatan.
3 Gunakan peralatan yang sesuai.
Dan guna menghindarkan tirnbulnya kecelakaan maka pada setiap tahap
pelaksanaan kegiatan harus diIaksanakan dengan cermat Hal ini akan
dapat terlaksana bila seseorang telah membiasakan diri dengan prinsip
Rigging Safety. Sehingga dengan belajar dan berpedoman pada motto,
Yaitu : cara yang benar adalah cara yang aman dan cara yang aman adalah
cara yang benar seseorang dapat menjadi Rigger yang baik.
1
DASAR-DASAR “RIGGING”
2
DASAR-DASAR “RIGGING”
Tetapi sebaliknya, bila data yang tercantum atau di terakan lebih kecil
dan data sebenarnya akan berakibat yaitu dapat menimbulkan kondisi
tidak aman yang berakibat kecelakaanl kerja maupun kerusakan pada
peralatan.
3
DASAR-DASAR “RIGGING”
1 Dokumen
- Gambar
- Buku katalog
- Rekening muatan
(perlu hati-hati kemungkinan
tidak benar)
2 lnformasi
- Data berat beban dengan
pengecatan pada barang
- Data berat dengan dicetak
atau dengan penqelasan
3 Penimbangan
- Dengan skala berat
- Menggunakan peralatan
deteksi berat yang terdapat
pada “crane” seperti :
- Dynamo meter
- Skala kabel penimbang
- System moment beban
4 Kalkulasi berat
Beberapa contoh prinsip kalkulasi berat
dari bermacam-macarn benda, seperti :
Prinsip Kubus
Berat = Volume x Berat Jenis
=Panjang x Lebar x Tinggi x Berat Jenis
4
DASAR-DASAR “RIGGING”
Prinsip Silinder
Berat = Volume - Berat Jenis
= 3 14 x Diameter x_Diameter
4
x Panjang x Berat Jenis
5
DASAR-DASAR “RIGGING”
6
DASAR-DASAR “RIGGING”
7
DASAR-DASAR “RIGGING”
Prinsip (isi)
Pipa
Metode 1. Untuk dinding tipis
1. Pipa dengan sambungan dan terbentang rata
8
DASAR-DASAR “RIGGING”
Prinsip (isi)
Pipe
Metode 3. Untuk pipa dinding tebal seperti pipa beton,
1. Pipa dengan sambungan dan terbentang rata.
2. Kalkulasi lebar dan bentangan
= 3,14 x Diameter dan 1/2 tebal dinding
3. Berat = Lebar x Panjang x Tebal x Berat Jenis
Bola
Berat bola pejal
= 3,14 x Diameter x Diameter x Diameter x Berat Jenis
6
9
DASAR-DASAR “RIGGING”
Prinsip (isi)
Silinder dan baja
1.Kalkulasi volume dan tutup silinder
= 3,14 x Diameter x Diameter x Tebal x 2 Tutup
4
10
DASAR-DASAR “RIGGING”
Prinsip (isi)
Kalkulasi berat dan tiap-tiap bagian dan menambah/menjumlahkannya.
Atau untuk mendapatkan berat per-foot dan Angles Channels, Beem dapat
dilihat pada “Steel handbook”
11
DASAR-DASAR “RIGGING”
Berat
= L x W x H x Berat Jenis
= 61 x 4¼1 x21 x 150 Lbs
= 8,100 Lbs
Kalkulasi setiap kubus
(A & B) dan
menjumlahkannya
2. Silinder Baja
Berat
= 3,l4 x D x D x Lx Beratjenis
4
Berat
= 3,14 x Dx DXL x Berat Jenis
4
12
DASAR-DASAR “RIGGING”
= 7,420 kg
3. Pipa
Baja Metode 1
Berat
= 3,14 x D x Lx Tx Berat Jenis
= 3,14 x 41 x 201 x 1/21 x 490 Lbs
12
= 5,128 Lbs
Atau
Metode 2
1. Volume pipa (tanpa lubang)
= 3,14 x 41 x 41 x 101
4
= 125.6 Cu.ft
2. Volume lubantg
= 3,14 X D H X DH X L
4
= 3,14 x 21 x 21 x 101
4
= 31.4 Cu.ft
3. Volume pipa
= 125.6 Cu.ft - 31,4 Cu.ft
= 94.2 Cu.ft
4. Berat pipa
= 94.2Cu.ftx 150 Lbs
= 14.130 Lbs
13
DASAR-DASAR “RIGGING”
Metode 3
1. Pipa dengan sambungan
dan terbentang rata
2. Lebar bentangan
= 3,14 x Ganis Tengah
Dinding
= 3,14 x 3 ft
3. Berat
= 3,14 x 31
X 101 x 11 x 150
Lbs
= 14,130 Lbs
14
DASAR-DASAR “RIGGING”
4. Bola
Baja (pejal) Berat
= 3,14 x D x DxDx
Berat .Jenis
6
= 3,14 x 1.51 x 1.51 x 1.51
x490 Lbs
6
= 865,4 Lbs
Berat
= 3,l4xDxDxlxBeratJenis
15
DASAR-DASAR “RIGGING”
1. Volume tutup
= 14,72 Cu.ft
3. Berat
= Volume Tutup dan Dinding x Berat Jenis
= 2,04 Cu.ft + 14.72 Cu.ft x 490 Lbs
= 8,212 Lbs
Ukuran Panjang
12 inches 1 foot 40 rods I furlong
3 feet 1 Yard 8 furlongs
1 sta. mile
5 ½ yard I rod 3 miles 1
league
16
DASAR-DASAR “RIGGING”
17
DASAR-DASAR “RIGGING”
Ukuran - Kubik
1,728 cubic inches 1 cubic foot
27 cubic feet 1 cubic yard
1 cubic yard .7646 cubic metre
1 cubic metre 1,3079 cubic yards
231 cubic inches 1 U.S. standard gallon
288,75 cubic inches 1. imperial gallon
18
DASAR-DASAR “RIGGING”
19
DASAR-DASAR “RIGGING”
Apabila beban yang berat sebelah diangkat dan titik tengah beban
dengan menggunakan sebuah sling maka beban akan miring dengan sisi
berat akan mengayun kebawah. Hal tersebut pastikan terjadi, kecuali bila
beban diikat dan ikatan tersebut dihubungkan ke kait (hook) dengan
menggunakan beberapa buah sling yang ditempatkan pada beberapa titik
yang berbeda. Dimana setiap beban mempunyai titik berat, yang bila
beban akan diangkat dan titik tersebut beban akan benar-benar
seimbang titik yang dimaksud adalah “Centre Of Gravity”.
Apabila beban diangkat keatas dengan posisi ujung kait tegak lurus titik
berat beban, beban akan benar-benar seimbang. Pekerjaan inilah yang
harus dilaksanakan pengangkatan beban sehingga dengan telah
diketahuinya titik berat tersebut beban terangkat dengan benar.
20
DASAR-DASAR “RIGGING”
21
DASAR-DASAR “RIGGING”
22
DASAR-DASAR “RIGGING”
23
DASAR-DASAR “RIGGING”
24
DASAR-DASAR “RIGGING”
Tabel 1
Beban Kerja Aman Pounds
“Wire Rope slings”
Kelas, 6 x 19, Grade 110/120 iWRC
(Faktor Keamanan = 5)
Beban rata-rata didasarkan pada
6 x 37 TaIi Baja (IWRC)
Catatan:
1. Nilai-nilai yang di syahkan dari “Chokers” dengan sudut 30 atau lebih
0
besar.
2. Beban rata-rata dari” Basket Hitch” didasarkan pada diameter nominal
atau lekukan atau 20 x diameter rope pada titik kontak dengan beban.
3. Untuk mata formed dengan kabel “Clips”. mereduksikan beban hingga
20%.
4. Diminta penggunaan tali, baja dengan inti “Fiber” akan mereduksi
beban rata-rata hingga 7%.
25
DASAR-DASAR “RIGGING”
Tabel 2
Beban Kerja Aman: Kilogram
“Wire Rope Slings”
Kelas, 6 x 19, Grade 1770 iWRC
(Faktor Keamanan = 5)
26
DASAR-DASAR “RIGGING”
Tabel 3
Beban Kerja Aman Pounds
Grade T (8) “Alloy Steel Chain Slings”
27
DASAR-DASAR “RIGGING”
Tabel 4
Beban Kerja Aman: Kilogram
Grade T (8) “Alloy Steel Chain Slings”
Catatan:
1. NiIai dasar pada komponen sJing mi teituat 100% memperkuat dati pada
kekuatan rantat.
2. Nilai yang di syahkan untuk “Chokers” selalu pada sudut 300 atau lebih.
3. Satu-satunya nilai sling rantai “Alloy Steel” yang dapat di regangkan atau
28
DASAR-DASAR “RIGGING”
dengan
8 spektrum atau akan sama dengan yang biasa untuk mengangkat.
29
DASAR-DASAR “RIGGING”
Untuk mendapatkan dasar kekuatan atau beban kerja aman adalah membagi
beban akhir/batas beban dengan nilai keamanan.
Contoh :
Jika sebagian “Part” atau “Hoist Line” memiliki kekuatan akhir atau kekuatan
patah sebesar 51.450 Lbs.
Dasar kekuatan atau beban kerja aman, untuk:
- Faktor keamanan 1 sampai 5 = 10.290 Lbs. B.K.A.
- Faktor keamanan 1 sampai 3 = 17.150 Lbs. B. K.A.
30
DASAR-DASAR “RIGGING”
31
DASAR-DASAR “RIGGING”
32
DASAR-DASAR “RIGGING”
DAFTAR PUSTAKA
