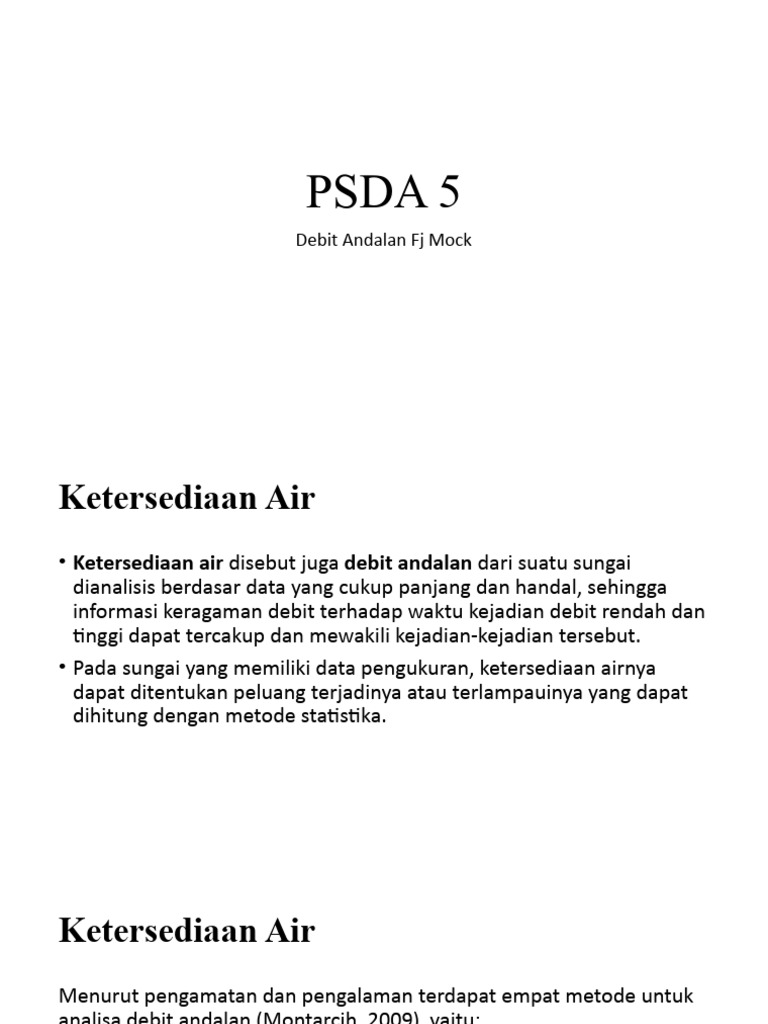

PSDA 5

Debit Andalan Fj Mock

Ketersediaan Air
• Ketersediaan air disebut juga debit andalan dari suatu sungai
dianalisis berdasar data yang cukup panjang dan handal, sehingga
informasi keragaman debit terhadap waktu kejadian debit rendah dan
tinggi dapat tercakup dan mewakili kejadian-kejadian tersebut.
• Pada sungai yang memiliki data pengukuran, ketersediaan airnya
dapat ditentukan peluang terjadinya atau terlampauinya yang dapat
dihitung dengan metode statistika.
Ketersediaan Air
Menurut pengamatan dan pengalaman terdapat empat metode untuk
analisa debit andalan (Montarcih, 2009) yaitu:

1. Metode debit rata-rata minimum

2. Metode flow characteristics
3. Metode Tahun Dasar Perencanaan
4. Metode Bulan Dasar Perencanaan
Ketersediaan Air

Tergantung pada ketersediaan data, debit andalan

melalui dua cara, yaitu:

1) berdasar data debit,

2) berdasar penurunan data debit dari data hujan
Ketersediaan Air

Diagram alir
penentuan air
yang masuk
(inflow) ke
waduk
(ketersediaan
air)
Berdasar data debit

1) data debit berupa debit harian rerata,

2) dicari debit rerata tengah bulanan,
3) hitung probabilitas untuk menentukan debit tahun
basah, sedang, dan kering,
4) debit andalan bisa berbasis tahunan, bisa juga
berbasis bulanan atau tengah bulanan.
Data debit tengah bulanan di
Jatibarang

Mar II

Nov II
Mei II

Des II
Sep II
Feb II

Apr II

Okt II
Mar I

Agt II

Nov I
Jun II
Mei I
Jan II

Des I
Sep I
Feb I

Apr I

Okt I
Agt I
Jun I
Jan I

Jul II
Jul I
2003 3.77 3.18 5.47 7.62 5.39 4.36 3.58 3.44 3.31 2.57 2.22 2.44 2.07 1.82 1.80 1.69 1.74 2.26 3.66 2.80 2.62 3.57 3.12 8.23

2004 6.45 6.39 9.21 7.70 8.89 7.35 8.17 6.98 6.07 4.81 4.50 2.24 2.48 2.24 1.90 1.85 2.13 2.92 2.60 2.38 3.18 5.39 5.66 6.89

2005 7.78 7.75 5.76 5.35 6.79 6.12 9.63 8.16 6.78 4.26 3.80 4.74 2.84 2.34 1.81 1.57 1.56 1.92 2.22 2.88 3.00 3.70 4.99 6.08

2006 6.95 10.18 6.88 5.22 5.74 5.01 7.15 5.53 6.56 5.10 4.62 2.52 2.22 2.22 2.22 2.22 2.21 1.96 1.89 1.89 2.57 3.34 3.90 4.95

2007 1.32 1.62 3.17 2.33 4.44 2.68 2.47 2.06 1.48 1.33 1.36 1.28 1.06 0.90 0.90 0.98 0.89 0.74 0.72 0.87 2.31 2.96 18.74 4.44

2008 16.95 8.07 15.03 12.12 5.09 3.84 2.33 2.31 2.24 1.37 1.05 0.87 0.69 0.55 0.51 0.59 0.61 0.53 0.85 0.96 1.44 1.10 1.64 2.63

2009 0.98 2.30 5.78 2.81 0.56 1.00 0.47 0.85 0.43 1.54 0.32 0.80 0.19 0.36 0.15 0.19 0.13 0.14 0.13 0.07 0.15 0.14 0.17 0.26

2010 0.47 0.56 0.81 1.72 1.75 1.57 1.93 1.94 1.46 2.79 1.24 1.25 0.87 0.81 0.64 0.62 1.17 2.19 1.38 2.40 4.05 1.53 3.20 4.00

2011 4.26 4.05 3.53 3.17 4.80 4.34 6.71 5.91 4.87 3.85 2.78 2.46 2.41 0.79 0.48 0.34 0.34 0.09 0.00 0.00 0.00 0.00 0.00 0.00
 Debit andalan berbasis tahunan

rerata tahunan
Mar II

Nov II
Mei II

Des II
Sep II
Feb II

Apr II

Okt II
Mar I

Agt II

Nov I
Jun II
Mei I
Jan II

Des I
Sep I
Feb I

Apr I

Okt I
Agt I
Jun I
Jan I

Jul II
Jul I
2003 3.77 3.18 5.47 7.62 5.39 4.36 3.58 3.44 3.31 2.57 2.22 2.44 2.07 1.82 1.80 1.69 1.74 2.26 3.66 2.80 2.62 3.57 3.12 8.23 3.447
2004 6.45 6.39 9.21 7.70 8.89 7.35 8.17 6.98 6.07 4.81 4.50 2.24 2.48 2.24 1.90 1.85 2.13 2.92 2.60 2.38 3.18 5.39 5.66 6.89 4.932
2005 7.78 7.75 5.76 5.35 6.79 6.12 9.63 8.16 6.78 4.26 3.80 4.74 2.84 2.34 1.81 1.57 1.56 1.92 2.22 2.88 3.00 3.70 4.99 6.08 4.660
2006 6.95 10.18 6.88 5.22 5.74 5.01 7.15 5.53 6.56 5.10 4.62 2.52 2.22 2.22 2.22 2.22 2.21 1.96 1.89 1.89 2.57 3.34 3.90 4.95 4.294
2007 1.32 1.62 3.17 2.33 4.44 2.68 2.47 2.06 1.48 1.33 1.36 1.28 1.06 0.90 0.90 0.98 0.89 0.74 0.72 0.87 2.31 2.96 18.74 4.44 2.543
2008 16.95 8.07 15.0312.12 5.09 3.84 2.33 2.31 2.24 1.37 1.05 0.87 0.69 0.55 0.51 0.59 0.61 0.53 0.85 0.96 1.44 1.10 1.64 2.63 3.474
2009 0.98 2.30 5.78 2.81 0.56 1.00 0.47 0.85 0.43 1.54 0.32 0.80 0.19 0.36 0.15 0.19 0.13 0.14 0.13 0.07 0.15 0.14 0.17 0.26 0.830
2010 0.47 0.56 0.81 1.72 1.75 1.57 1.93 1.94 1.46 2.79 1.24 1.25 0.87 0.81 0.64 0.62 1.17 2.19 1.38 2.40 4.05 1.53 3.20 4.00 1.682
2011 4.26 4.05 3.53 3.17 4.80 4.34 6.71 5.91 4.87 3.85 2.78 2.46 2.41 0.79 0.48 0.34 0.34 0.09 0.00 0.00 0.00 0.00 0.00 0.00 2.299

Q(30%) 6.95 10.18 6.88 5.22 5.74 5.01 7.15 5.53 6.56 5.10 4.62 2.52 2.22 2.22 2.22 2.22 2.21 1.96 1.89 1.89 2.57 3.34 3.90 4.95 4.29
Q(60%) 1.32 1.62 3.17 2.33 4.44 2.68 2.47 2.06 1.48 1.33 1.36 1.28 1.06 0.90 0.90 0.98 0.89 0.74 0.72 0.87 2.31 2.96 18.74 4.44 2.54
Q(80%) 0.47 0.56 0.81 1.72 1.75 1.57 1.93 1.94 1.46 2.79 1.24 1.25 0.87 0.81 0.64 0.62 1.17 2.19 1.38 2.40 4.05 1.53 3.20 4.00 1.68
 Debit andalan berbasis tengah
bulanan

Mar II

Nov II
Mei II

Des II
Sep II
Feb II

Apr II

Okt II
Mar I

Agt II

Nov I
Jun II
Mei I
Jan II

Des I
Sep I
Feb I

Apr I

Okt I
Agt I
Jun I
Jan I

Jul II
Jul I
10% 16.95 10.18 15.03 12.12 8.89 7.35 9.63 8.16 6.78 5.10 4.62 4.74 2.84 2.34 2.22 2.22 2.21 2.92 3.66 2.88 4.05 5.39 18.74 8.23
20% 7.78 8.07 9.21 7.70 6.79 6.12 8.17 6.98 6.56 4.81 4.50 2.52 2.48 2.24 1.90 1.85 2.13 2.26 2.60 2.80 3.18 3.70 5.66 6.89
30% 6.95 7.75 6.88 7.62 5.74 5.01 7.15 5.91 6.07 4.26 3.80 2.46 2.41 2.22 1.81 1.69 1.74 2.19 2.22 2.40 3.00 3.57 4.99 6.08
40% 6.45 6.39 5.78 5.35 5.39 4.36 6.71 5.53 4.87 3.85 2.78 2.44 2.22 1.82 1.80 1.57 1.56 1.96 1.89 2.38 2.62 3.34 3.90 4.95
50% 4.26 4.05 5.76 5.22 5.09 4.34 3.58 3.44 3.31 2.79 2.22 2.24 2.07 0.90 0.90 0.98 1.17 1.92 1.38 1.89 2.57 2.96 3.20 4.44
60% 3.77 3.18 5.47 3.17 4.80 3.84 2.47 2.31 2.24 2.57 1.36 1.28 1.06 0.81 0.64 0.62 0.89 0.74 0.85 0.96 2.31 1.53 3.12 4.00
70% 1.32 2.30 3.53 2.81 4.44 2.68 2.33 2.06 1.48 1.54 1.24 1.25 0.87 0.79 0.51 0.59 0.61 0.53 0.72 0.87 1.44 1.10 1.64 2.63
80% 0.98 1.62 3.17 2.33 1.75 1.57 1.93 1.94 1.46 1.37 1.05 0.87 0.69 0.55 0.48 0.34 0.34 0.14 0.13 0.07 0.15 0.14 0.17 0.26
90% 0.47 0.56 0.81 1.72 0.56 1.00 0.47 0.85 0.43 1.33 0.32 0.80 0.19 0.36 0.15 0.19 0.13 0.09 0.00 0.00 0.00 0.00 0.00 0.00

Q(30%) 6.95 7.75 6.88 7.62 5.74 5.01 7.15 5.91 6.07 4.26 3.80 2.46 2.41 2.22 1.81 1.69 1.74 2.19 2.22 2.40 3.00 3.57 4.99 6.08
Q(60%) 3.77 3.18 5.47 3.17 4.80 3.84 2.47 2.31 2.24 2.57 1.36 1.28 1.06 0.81 0.64 0.62 0.89 0.74 0.85 0.96 2.31 1.53 3.12 4.00
Q (80%) 0.98 1.62 3.17 2.33 1.75 1.57 1.93 1.94 1.46 1.37 1.05 0.87 0.69 0.55 0.48 0.34 0.34 0.14 0.13 0.07 0.15 0.14 0.17 0.26
Debit Andalan (Q80%)
4.50
4.00
tengah bulanan
3.50
tahunan
3.00
Q, m3/s

2.50
2.00
1.50
1.00
0.50
0.00
n
I
b
I
ar
I rI ei
I
n
I
ulI gtI p
I t I v I sI
Ja Fe M Ap M Ju J A Se Ok No De
Berdasar penurunan data debit dari data
hujan
Metode FJ Mock:
1) data DAS: luas DAS, penutupan lahan,
2) data iklim: temperatur udara, lama penyinaran
matahari, kecepatan angin,
3) data hujan harian,
4) hitung hujan kawasan (jika pos hujan > 1 buah),
5) hitung hujan tengah bulanan, jumlah hari hujan
tengah bulanan,
6) turunkan debit tengah bulanan dengan Metode FJ.
Mock.
Debit Andalan FJ Mock
Dalam studi analisa debit Andalan, DR FJ Mock mengadakan
penelitian di Indonesia.
Untuk menaksir tersedianya air disungai dengan cara methode
Water Balance DR FJ MOCK ini tergantung dari.
- Curah hujan dan hari hujan bulanan
- Evapotranspirasi
- Karakteristik hidrologi DAS
Kreteria dan Asumsi

Evapotranspirasi terbatas (Et)

Merupakan evaporasi aktual dengan mempertimbangkan kondisi
vegetasi dan permukaan tanah serta frekuensi curah hujan.
Curah hujan bulanan (R) dan jumlah hari hujan (n) pada bulan
yang bersangkutan
Kondisi di Indonesia
Berdasar frekuensi curah hujan di Indonesia dan sifat infiltrasi dan
penguapan dari tanah permukaan didapat hubungan sbb:
d = 1,5 (18 – n)
n = jumlah hari hujan
Sehingga
E/Ep = (m/20)(18 – n)
Et = Ep – E
Et = Evapotranspirasi terbatas
Ep = Evapotranspirasi potensial
m = expose surface
Nilai m

No m Daerah
1 0% Hutan Primer, sekunder.
2 10 % - 40 % Daerah Tererosi.
3 30 % - 50 % Daerah ladang pertanian.
Soil surplus
Soil surplus adalah volume air yang akan masuk ke permukaan
tanah
Soil surplus = (R – Et) – Soil Storage
0 jika = (R – Et ) < Soil Storsge
Initial storage
Besarnya volume air pada saat permulaan perhitungan
Ditaksir sesuai dengan keadaan musim
Keseimbangan Air Permukaan
a. Curah hujan yang mencapai muka tanah
S = R – Et
Harga positif air masuk ke dalam tanah
Harga negatif sebagian air tanah akan keluar
b. Perubahan kandungan air tanah, soil storage (Sm ) =
selisih antara
c. Soil Moinsture Capacity bulan sekarang dan sebelumnya,
ditaksir berdasar kondisi porositas lapisan tanah atas dari
DAS.
 Soil Moisture Capacity (Tjahyadi 1999)
Type Tanaman Type Tanah Zone Akar Soil Moisture
Capacity
Tanaman Pasir Halus 0,50 50
Pasir halus dan Loam 0,50 75
berakar pendek Lanau dan Loam 0,62 125
Lempung dan Loam 0,40 100
Lempung 0,25 75

Tanaman Pasir Halus 0,75 75

Pasir halus dan Loam 1,00 150
berakar sedang Lanau dan Loam 1,00 200
Lempung dan Loam 0,60 200
Lempung 0,55 150

Tanaman Pasir Halus 1,00 100

Pasir halus dan Loam 1,00 150
berakar dalam Lanau dan Loam 1,25 250
Lempung dan Loam 1,00 250
Lempung 0,62 200

Tanaman Palm Pasir Halus 1,50 150

Pasir halus dan Loam 1,67 250
Lanau dan Loam 1,50 300
Lempung dan Loam 1,00 250
Lempung 0,67 200

Tanaman hutan Pasir Halus 2,50 250

Pasir halus dan Loam 2,00 300
alam Lanau dan Loam 2,00 400
Lempung dan Loam 1,60 400
Lempung 1,17 350
Debit dan Storage Air Tanah

Vn = k(Vn – 1) + ½ (1 + k).In
Dimana
Vn = Volume air tanah
k = qt/qo = faktor resesi aliran air tanah
qt = aliran air tanah pada waktu t (bulan ke t)
qo = aliran air tanah pada waktu 0 (bulan ke 0)
Vn = Volume air tanah bulan ke n
Vn-1 = volume air tanah pada bulan ke n-1
Besar Aliran Sungai ditentukan berdasar
formula sbb

BF = I – (Vn – Vn-1)
DRO = WS – I
QRO = (DRO + BF) x A
Dimana:
BF = Base Flow
DRO = Aliran Permukaan (Direct Run Off)
WS = Water Surplus
QRO = Debit Efektif
A = Luas Daerah Tangkapan
Debit Andalan Pertemuan ke 6 24
Hujan Bulanan
Tahun Rata - rata Bulanan (mm ) dan hari hujan
Bulan Jan Feb Mart April Mei Juni Juli Ags Sept Okto Nop Des
1989 R 349 288 455 241 289 217 0 0 4 4 65 282
HH 6 12 10 11 6 10 6 8 6 12 10 9
1990 R 509 307 398 141 442 275 170 186 124 154 259 269
HH 9 1 8 6 6 4 3 3 4 6 12 7
1991 R 79 154 140 434 152 211 24 58 56 60 59 194
HH 4 4 5 10 7 3 1 3 2 3 6 6
1992 R 0 0 0 12 52 0 65 88 106 121 51 180
HH 0 0 0 1 5 0 3 2 4 7 2 8
1993 R 0 84 224 222 168 304 70 24 27 75 150 202
HH 0 4 8 4 8 9 3 2 3 3 7 12
1994 R 187 205 175 75 0 0 56 124 6 167 66 231
HH 8 6 9 7 0 0 4 6 1 7 3 3
1995 R 129 180 305 319 292 238 233 299 235 282 387 94
HH 7 7 9 7 7 9 11 10 11 13 12 10
1996 R 74 115 86 107 75 98 71 118 373 514 520 476
HH 8 10 7 8 9 11 7 9 18 22 19 18
1997 R 125 358 92 86 92 40 43 0 46 62 32 128
HH 7 15 7 7 7 4 3 0 4 4 3 7
1998 R 0 0 0 56 65 294 324 225 350 436 569 506
HH 0 0 0 2 4 17 20 13 15 17 22 23
1999 R 202 431 400 299 438 150 268 226 176 178 197 142
HH 13 20 16 15 18 14 13 14 14 16 20 18
 PERHITUNGAN DEBIT ANDALAN

Dasar Unit Jan Feb Mar April Mei Juni Juli Agus Sept Okto Nop Des
1 Curah Hujan (R) mm 222.5 316.5 464.5 237.5 188.0 235.0 86.00 117.0 93.0 113.5 138.0 263.0
2 Hari Hujan (n) % 20.00 20.00 21.00 21.00 6.00 10.00 4.00 8.00 6.00 12.00 10.00 11.00
Limited Transpiration
3 Evapotranspiration (Ep) mm/hr 20.88 23.93 26.88 32.71 39.73 37.54 48.76 74.41 58.20 56.03 40.08 30.01
4 Expose Surface (m) % 20.00 20.00 20.00 20.00 30.00 20.00 20.00 20.00 20.00 20.00 20.00 20.00
5 (m/20)x(18-n) -2.00 -2.00 -3.00 -3.00 18.00 8.00 14.00 10.00 12.00 6.00 8.00 7.00
6 E (3)X(5) -0.42 -0.48 -0.81 -0.98 7.15 3.00 6.83 7.44 6.98 3.36 3.21 2.10
7 ET= Ep - E (3) - (6) % 21.30 24.41 27.69 33.69 32.58 34.54 41.93 66.97 51.21 52.67 36.87 27.91
Water Balance
8 S = R - Et (1) - (7) 201.2 292.0 436.8 203.8 155.4 200.4 44.07 50.03 41.79 60.83 101.1 235.1
9 Soil Storage 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
10 Soil Moinsture mmHg 50.00 50.00 50.00 50.00 50.00 50.00 50.00 50.00 50.00 50.00 50.00 50.00
11 Water Surplus (8) - (9) 201.2 292. 436.8 203.8 155.4 200.4 44.07 50.03 41.79 60.83 101.1 235.0
Run Of dan Ground water Storage
12 Infiltrasi (11) X I mmHg 40.24 58.42 87.36 40.76 31.08 40.09 8.81 10.01 8.36 12.17 20.23 47.02
13 0.5 x I ( 1 + k) 23.14 33.59 50.23 23.44 17.87 23.05 5.07 5.75 4.81 7.00 11.63 27.04
14 k x V ( n - 1) mmHg 10.00 4.97 5.78 8.40 4.78 3.40 3.97 1.36 1.07 0.88 1.18 1.92
15 Storage Vol Vn (13)+(14) 33.14 38.56 56.02 31.84 22.65 26.45 9.04 7.11 5.87 7.88 12.81 28.96
16 Vn - V(n-1) 0.00 5.42 17.46 -24.1 -9.19 3.80 -17.4 -1.93 -1.24 2.00 4.93 16.15
17 Base Flow (12)-(16) 40.24 53.00 69.91 64.94 40.28 36.29 26.23 11.93 9.59 10.16 15.29 30.87
18 Direct Run Of (11)-(12) 160.9 233.6 349.4 163.0 124.3 160.3 35.26 40.02 33.43 48.66 80.90 188.0
19 Run Off (17)+(18) 201.2 286.6 419.3 227.9 164.6 196.6 61.48 51.95 43.02 58.83 96.19 218.9
20 Luas CA 24.21 24.21 24.21 24.21 24.21 24.21 24.21 24.21 24.21 24.21 24.21 24.21
21 Debit (l/dt) 43,64 66,47. 90,9. 51,1. 35,70 44,08 13,33 11,27 9,64. 12,76 21,56 47,49
