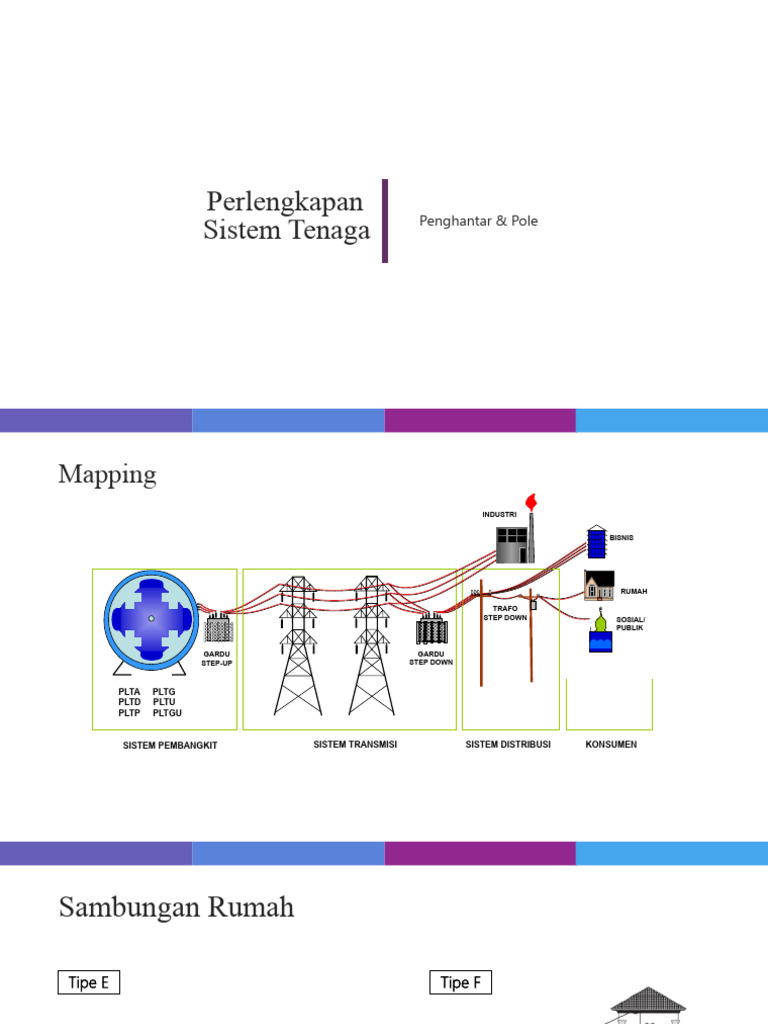

Perlengkapan

Penghantar & Pole

Sistem Tenaga
Mapping
INDUSTRI

BISNIS

RUMAH

TRAFO
STEP DOWN SOSIAL/
PUBLIK

GARDU GARDU
STEP-UP STEP DOWN

PLTA PLTG
PLTD PLTU
PLTP PLTGU

SISTEM PEMBANGKIT SISTEM TRANSMISI SISTEM DISTRIBUSI KONSUMEN

Sambungan Rumah

Tipe E Tipe F

Sumber: Buku 2 Standar Konstruksi Sambungan Tenaga Listrik (2010)

Sambungan Rumah
Tipe A Tipe B

Tipe C Tipe D

Sumber: Buku 2 Standar Konstruksi Sambungan Tenaga Listrik (2010)

Sambungan Rumah

Tipe G

Sumber: Buku 2 Standar Konstruksi Sambungan Tenaga Listrik (2010)

Struktur Komponen Dasar TR
Volume
No Pekerjaan
Biaya Penyambungan Tambah Daya
1 Material MDU
CABLE PWR;NFA2X;2X10mm2;0.6/1kV;OH 50 m -
MTR;kWh E-PR;1P;230V;5-60A;1;2W 1 bh -
MCB 1 bh 1 bh
2 Material Non MDU
CABLE PWR ACC;SERVICE WEDGE CLAMP 2x(6-16)mm2 2 bh -
CONN; 1KV;; AL; 50-70/50-70 MM2; PRS HS; WP 2 bh -
CONN;1KV;PIER;AL;35-50/10-25MM2;BOLT;WP 2 bh -
SEGEL PLASTIK 2 bh -
3 Jasa Pemasangan
Penyambungan 1 Phasa Lengkap tanpa belalai (PB) 1 set -
Pasang MCB 1 Phasa - 1 bh
Bongkar MCB 1 Phasa - 1 bh
Yanbung Mobile 1 plg -
Input Clear Tamper 1 plg -
Penghantar TR-SR
• Pemakaian:
• Kabel pilin untuk saluran kabel udara tegangan rendah (NFA2X-T)
• Kabel pilin untuk saluran sambungan pelayanan (NFA2X)
• Kabel pilin NFA2X-T di atas tidak direkomendasikan untuk disambung.
• Dalam keadaan khusus dapat disambung dengan menggunakan konektor
sambung yang cocok untuk konstruksi netral penggantungnya (aluminium
berpenguat baja)
• Kode pengenal:
• NFA : Kabel pilin udara dengan aluminium sebagai bahan konduktor
• 2X : Insulasi XLPE
• -T : Inti netral sebagai penggantung
Contoh
• NFA2X-T 3x70+70 mm2 , 0,6/1 (1,2) kV
Kabel pilin udara berinsulasi XLPE dengan tegangan pengenal 0,6/1 (1,2)
kV berinti empat, terdiri dari 3 inti fase berkonduktor aluminium dengan
luas penampang 70 mm2 dan 1 inti netral penggantung berkonduktor
aluminium berpenguat baja dengan luas penampang 70 mm2
• NFA2X 4x35 mm2 , 0,6/1 (1,2) kV
Kabel pilin udara berinsulasi XLPE dengan tegangan pengenal 0,6/1 (1,2)
kV berinti empat, terdiri dari 3 inti fase dan 1 inti netral yang masing-
masing berkonduktor aluminium dengan luas penampang 35 mm2
Penghantar NFA2X-T
Insulasi NFA2X-T
Bahan insulasi adalah XLPE berwarna hitam yang karakteristiknya harus
memenuhi IEC 60502-1 dengan suhu maksimum konduktor :
• Operasi normal : 90 ⁰C
• Hubung-singkat selama 5 detik : 250 ⁰C
Penghantar Kabel NFA2X
Bahan kawat konduktor inti fase dan inti netral adalah aluminium yang
karakteristiknya memenuhi IEC 60228. Kuat tarik kawat sebelum dipilin harus
memenuhi :
• Luas penampang 10 mm2 : ≤ 200 MPa
• Luas penampang ≥ 16 mm2 : 125 – 205 MPa
Insulasi NFA2X
Bahan insulasi adalah XLPE berwarna hitam yang karakteristiknya harus
memenuhi IEC 60502-1 dengan suhu maksimum konduktor:
• Operasi normal: 90 ⁰C
• Hubung-singkat selama 5 detik: 250 ⁰C
Penghantar

SUTM SKUTM
Tiang Kayu

Tiang kayu merupakan salah satu jenis tiang yang

digunakan pada saluran distribusi. Sebelum
digunakan tiang jenis ini telah melalui tahap
pengolahan dan pengujian agar memiliki
ketahanan terhadap cuaca, serangga, dan
lingkungan. Hanya saja dari segi kekuatan tiang
jenis ini paling rendah dari yang lain. Biasanya tiang
ini digunakan dalam distribusi skala kecil di
pelosok-pelosok negeri.
Tiang Besi
Tiang besi terbuat dari pipa besi yang
disambungkan hingga diperoleh kekuatan beban
tertentu sesuai kebutuhan. Bobot dari tiang besi
lebih ringan daripada tiang beton, tetapi harga
dari tiang besi sendiri lebih mahal daripada tiang
beton.
Spesifikasi Tiang Besi
Tiang Beton

Tiang jenis ini merupakan tiang yang

paling umum digunakan dalam saluran
distribusi. Hal itu disebabkan oleh
kekuatan tiang yang baik dengan harga
yang lebih murah daripada tiang besi.
Hanya saja tiang jenis ini memiliki bobot
yang lebih berat dari tiang besi.
Spesifikasi Tiang Beton
Isolator

Isolator Tumpu

Isolator Tarik
Konstruksi SUTM
• Konstruksi tiang Penumpu (Line Pole)
untuk lintasan jaringan SUTM 0° - 15° dengan 3 buah isolator tumpu
• Konstruksi tiang Sudut Kecil dengan sudut 15° s/d 30°
untuk jaringan SUTM dengan sudut 15°- 30° dengan 6 buah isolator
tumpu
• Konstruksi tiang sudut besar dengan sudut lintasan 30°- 60°
memakai 6 set isolator tarik, 3 buah isolator tumpu
• Konstruksi tiang sudut besar dengan sudut lintasan 60°- 90°
memakai 6 set isolator tarik, 1 buah isolator tumpu
Kabel Tanah/Underground Cable (UGC)
Penghantar
• Penghantar Telanjang (BC : Bare Conductor)
• bahan utama tembaga (Cu) atau alluminium (Al) yang di pilin bulat padat (SPLN 42 -10 : 1986
dan SPLN 74 : 1987 )
• Umumnya yang digunakan AAC atau AAAC
• Penghantar Berisolasi Setengah AAAC-S (half insulated single core)
• bahan utama aluminium diisolasi dengan material XLPE (crosslink polyetilene langsung)
• harus memenuhi SPLN No 43-5-6 tahun 1995
• Penghantar Berisolasi Penuh (Three single core)
• XLPE dan berselubung PVC berpenggantung penghantar baja dengan tegangan Pengenal
12/20 (24) kV
• Penghantar jenis ini khusus digunakan untuk SKUTM dan berisolasi penuh. SPLN 43-5-2:1995-
Kabel
Contoh
Contoh
Jenis-Jenis Kabel 20 kV
• N2XSY 1X150 rm/25 12/20 kV.
• kabel inti tunggal, tegangan nominal 12/20 kV.
• Isolasi XLPE, berpenghantar tembaga, dipilin bulat berkawat banyak dengan luas penampang 150mm2
• lapisan tembaga dengan luas penampang nominal 25mm2 dan berselubung PVC.
• NA2XSEFGbY 3x 150 cm/25 12/20 kV.
• kabel berinti tiga, untuk tegangan nominal12/20 kV.
• berpenghantar alumunium dengan luas penampang150 mm2 dipilin bulat dipadatkan,
• berisolasi XLPE, lapisan tembaga pada masing-masing inti dengan luas penampang 25 mm2,
• berperisai kawat baja pipih yang digavalnis dan berselubung PVC.
• NA2XSY 3 x 185 rm/25 12/20 kV
• kabel berinti tiga untuk tegangan nominal 12/20KV, berpenghantar alumunium dengan luas penampang 185 mm2
• dipilin bulat berkawat banyak, berisolasi XLPE
• lapisan tembaga pada bagian luar susunan inti dengan luas penampang 25 mm2
• NFA2XSEY – T 3 X 70 rm/25 + 50 rm, 12/20 kV
• kabel pilin berinti tiga dan berpenggantung, untuk tegangan nominal 12/20 kV,
• berpenghantar aluminium dengan penampang 70 mm2 dipilin bulat
• penggantung baja dengan luas penampang 50 mm2 dipilin bulat berkawat 7 buah,berisolasi XLPE
• lapisan tembaga pada masing – masing inti dengan luas penampang 25 mm2, berselubung PVC pada masing – masing inti dipilin
mengelilingi penggantung
