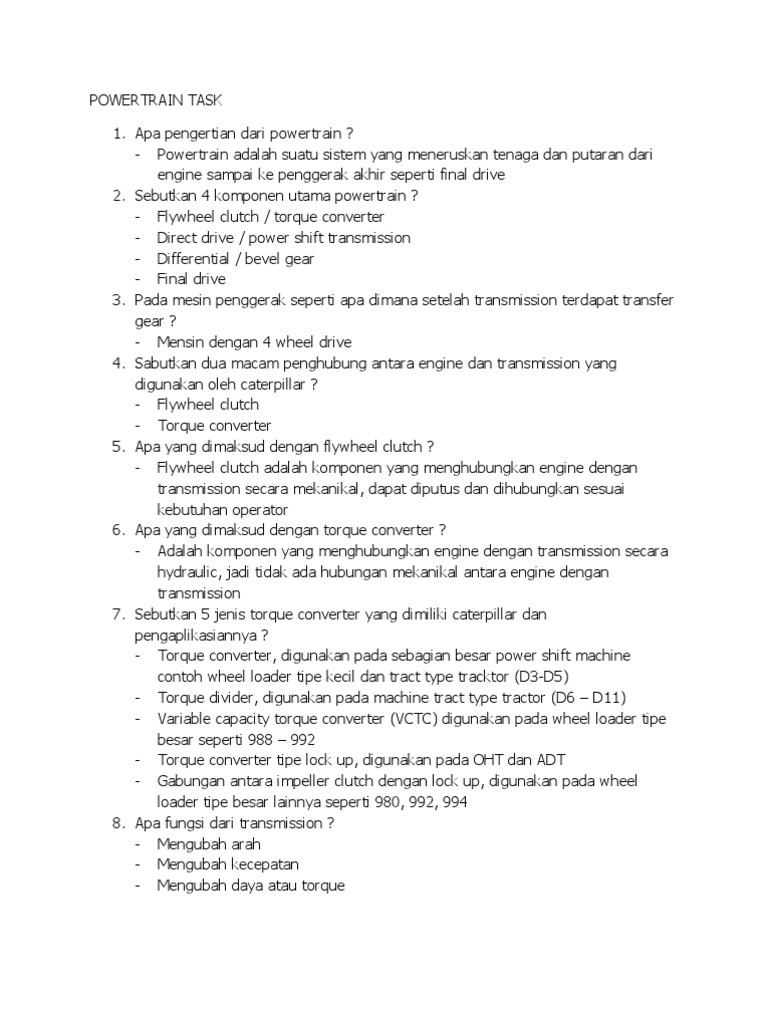

POWERTRAIN TASK 1. Apa pengertian dari powertrain ?

- Powertrain adalah suatu sistem yang meneruskan tenaga dan putaran dari engine sampai ke penggerak akhir seperti final drive 2. Sebutkan 4 komponen utama powertrain ? - Flywheel clutch / torque converter - Direct drive / power shift transmission - Differential / bevel gear - Final drive 3. Pada mesin penggerak seperti apa dimana setelah transmission terdapat transfer gear ? - Mensin dengan 4 wheel drive 4. Sabutkan dua macam penghubung antara engine dan transmission yang digunakan oleh caterpillar ? - Flywheel clutch - Torque converter 5. Apa yang dimaksud dengan flywheel clutch ? - Flywheel clutch adalah komponen yang menghubungkan engine dengan transmission secara mekanikal, dapat diputus dan dihubungkan sesuai kebutuhan operator 6. Apa yang dimaksud dengan torque converter ? - Adalah komponen yang menghubungkan engine dengan transmission secara hydraulic, jadi tidak ada hubungan mekanikal antara engine dengan transmission 7. Sebutkan 5 jenis torque converter yang dimiliki caterpillar dan pengaplikasiannya ? - Torque converter, digunakan pada sebagian besar power shift machine contoh wheel loader tipe kecil dan tract type tracktor (D3-D5) - Torque divider, digunakan pada machine tract type tractor (D6 D11) - Variable capacity torque converter (VCTC) digunakan pada wheel loader tipe besar seperti 988 992 - Torque converter tipe lock up, digunakan pada OHT dan ADT - Gabungan antara impeller clutch dengan lock up, digunakan pada wheel loader tipe besar lainnya seperti 980, 992, 994 8. Apa fungsi dari transmission ? - Mengubah arah - Mengubah kecepatan - Mengubah daya atau torque

9. Sebutkan jenis jenis transmission yang dimiliki oleh caterpillar ? - Power shift transmission - Direct drive transmission - Hydrostatic transmission 10. Apa pengertian dari direct drive transmission ? - Adalah transmission yang menggunkan fly wheel clutch untuk memutus dan menghubungkan transmission dengan engine, fly wheel clutch ini dioperasikan secara manual. Fly wheel clutch berfungsi untuk menggerakan machine pada saat awal dan perpindahan gigi (gear shifting) 11. Apa pengertian dari power shift transmission ? - Adalah transmission yang menggunakan clutch fluida sebagai pemutus dan penyambung dengan engine, perpindahan gigi dapat dilakukan secara langsung (on the shifting) tanpa harus diputus dengan engine. Hal ini mempermudah dalam pengoperasian nya, digunakan untuk machine yang sering berubah ubah kecepatan dan bebannya 12. Berdasarkan perpindahan giginya transmisi dapat dibagi menjadi dua kelas, sebutkan ? - Power shift transmission (manual gear shifting) - Automatic transmission (automatic gear shifting) 13. Sebutkan 2 jenis power shift transmission dan penjelasannya? - Planetary gear set : pengaturan kecepatan dan arah kerja dengan cara meng engage disc dan plate sehingga salah komponen planetary dapat meneruskan tenaga ke output shaft transmission. Bagian2 dari planetary gear antara lain sun gear, planet gear, ring gear, carrier - Counter shaft : menggunakan constant mesh seperti pada direct drive transmission, tetapi pada jenis ini menggunakan clutch pack 14. Untuk meng engage kan clutch apa yang dibutuhkan dan sebutkan beberapa jenis nya? - Transmission control valve, adapun jenis nya antara lain : Konvensional kontrol valve Electric control valve dengan on/off solenoid Electronic clutch pressure control (ECPC) Individual clutch modulation (ICM) 15. Apa yang dimaksud dengan hydrostatic transmission ? - Transmission yang menggunakan sistem hydraulic untuk mengatur dan mengubah kecepatan. Transmission ini menggunakan pompa hydraulic dan actuator untuk kerjanya. Jadi putaran dari engine langsung dihubungkan dengan hydraulic pump yang kemudian dikonversikan oleh sistem hydraulic menjadi energy mekanikal seperti hydraulic motor

16. Apa fungsi dari transfer gear ? - Meneruskan putaran ke differential baik ke bagian depan atau bagian belakang machine 17. Apa yang dimaksud dengan differential? - Komponen yang meneruskan tenaga dari transmission ke penggerak akhir (final drive) baik itu ke kiri atau ke kanan, differential biasanya digunakan untuk machine yang menggunakan roda sedang machine yang menggunakan track memakai bevel gear untuk transfer tenaga nya 18. Sebutkan jenis2 differential ? - Konvensional differential - Nospin differential - Limited slip differential - Differential lock 19. Apa yang dimaksud dengan final drive ? - Adalah komponen yang meneruskan tenaga ke roda atau track, fungsi dari final drive sendiri adalah melipat gandakan torque 20. Sebutkan komponen2 transmission yang menggunakan planetary gear ? - Torque divider, planetary transmission, final drive dll 21. Apa syarat agar planetary gear dapat bekerja ? - Mendapat input putaran - Salah satu gear ditahan (ring gear, carrier, sun gear) 22. Jelaskan dengan contoh bagaimana planetary gear bekerja ? - Jika sun gear berputar dan ring gear ditahan maka gear pada carier akan berputar sepanjang ring gear dengan arah yang sama dengan sun gear dan kecepatan yang lebih rendah. 23. Sebutkan beberapa keuntungan planetary gear dibanding external tooth gear? - Lebih praktis karna tidak membutuhkan ruang yang sangat besar - Pemilihan rasio gear yang besar - Pemindahan tenaga sangat halus - Pembebanan pada tiap2 gear merata 24. Sebutkan beberapa fungsi torque converter ? - Sebagai media penghubung antara engine dengan transmission secara hydraulic - Mencegah engine stall (lug) - Menigkatkan torsi jika machine mendapat beban - Meredam kejutan (memindahkan tenaga secara halus) Note : TC tidak dapat meningkatkan horsepower 25. Sebutkan tiga komponen utama torque converter ?

Impeller : sebagai komponen yang menggerakan (driving member), dihubungkan dengan flywheel melalui rotating housing - Turbine : sebagai komponen yang digerakkan (driven member), dihubungkan ke output shaft transmission - Stator : komponen ini statis dimana tugas nya adalah mengarahkan oli dari turbine ke impeller untuk melipatgandakan torque 26. Jelaskan bagaimana aliran oli pada TC ? - Oli yang masuk ke TC berasal dari transmission control valve (ratio valve) digabungkan dengan oli TC charging pump dan menuju ke inlet passage. Putaran impeller selalu searah dengan putaran
