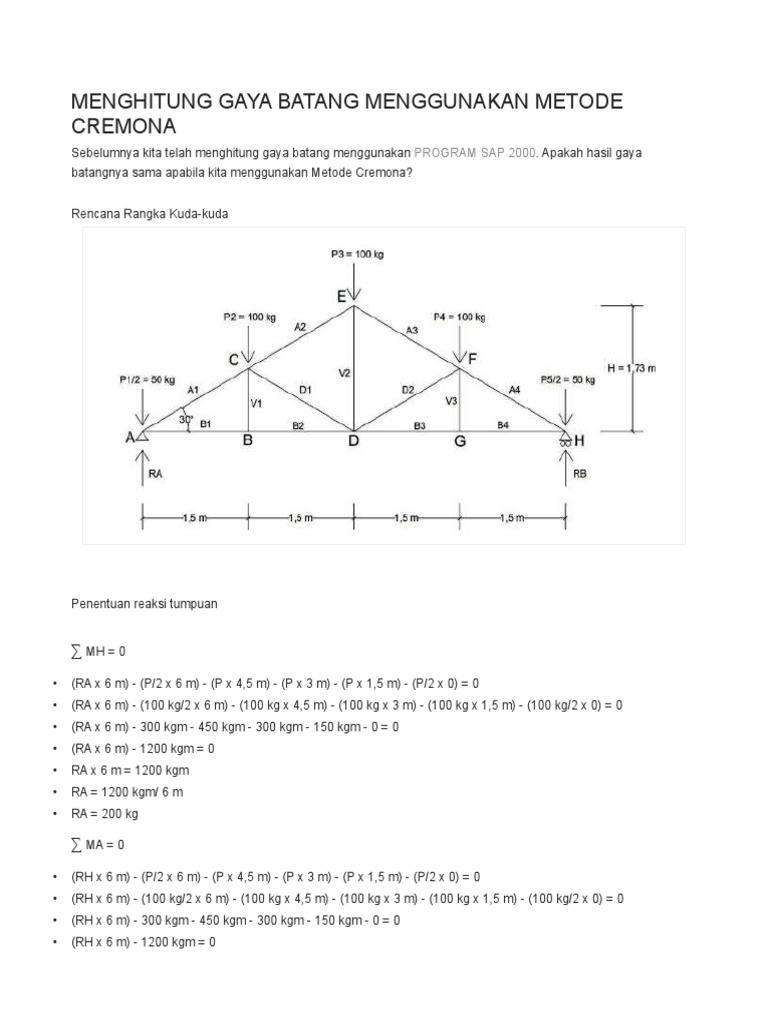

MENGHITUNG GAYA BATANG MENGGUNAKAN METODE CREMONA

Sebelumnya kita telah menghitung gaya batang menggunakan PROGRAM SAP 2000. Apakah hasil gaya batangnya sama apabila kita menggunakan Metode Cremona? Rencana Rangka Kuda-kuda

Penentuan reaksi tumpuan

MH = 0
(RA x 6 m) - (P/2 x 6 m) - (P x 4,5 m) - (P x 3 m) - (P x 1,5 m) - (P/2 x 0) = 0 (RA x 6 m) - (100 kg/2 x 6 m) - (100 kg x 4,5 m) - (100 kg x 3 m) - (100 kg x 1,5 m) - (100 kg/2 x 0) = 0 (RA x 6 m) - 300 kgm - 450 kgm - 300 kgm - 150 kgm - 0 = 0 (RA x 6 m) - 1200 kgm = 0 RA x 6 m = 1200 kgm RA = 1200 kgm/ 6 m RA = 200 kg

MA = 0
(RH x 6 m) - (P/2 x 6 m) - (P x 4,5 m) - (P x 3 m) - (P x 1,5 m) - (P/2 x 0) = 0 (RH x 6 m) - (100 kg/2 x 6 m) - (100 kg x 4,5 m) - (100 kg x 3 m) - (100 kg x 1,5 m) - (100 kg/2 x 0) = 0 (RH x 6 m) - 300 kgm - 450 kgm - 300 kgm - 150 kgm - 0 = 0 (RH x 6 m) - 1200 kgm = 0

RH x 6 m = 1200 kgm RH = 1200 kgm/ 6 m RH = 200 kg Reaksi tumpuan A dan H sudah diketahui. Selanjutnya memulai perhitungan dari simpul yang batangnya tidak diketahui harus 2 batang. Jadi perhitungan dimulai dari titik simpul A , kemudian titik simpul B, titik simpul C dan seterusnya.

Gaya batang A1 = - 300 kg. Batang tekan bertanda negatif (anak panah menuju simpul) Gaya batang B1 = +260 kg. Batang tarik bertanda positif (anak panah meninggalkan simpul)

Gaya batang B1 = B2 = +260 kg. Batang tarik bertanda positif (anak panah meninggalkan simpul) Gaya batang V1 = 0

Gaya batang A2 = -200 kg. Batang tekan bertanda negatif (anak panah menuju simpul) Gaya batang D1 = -100 kg. Batang tekan bertanda negatif (anak panah menuju simpul)

Gaya batang A3 = -200 kg. Batang tekan bertanda negatif (anak panah menuju simpul) Gaya batang V2 = +100 kg. Batang tarik bertanda positif (anak panah meninggalkan simpul)

Gaya batang D2 = -100 kg. Batang tekan bertanda negatif (anak panah menuju simpul) Gaya batang B3 = +260 kg. Batang tarik bertanda positif (anak panah meninggalkan simpul)

Gaya batang A3 = -200 kg. Batang tekan bertanda negatif (anak panah menuju simpul) Gaya batang A4 = -300 kg. Batang tekan bertanda negatif (anak panah menuju simpul) Gaya batang V3 = 0

Gaya batang B4 = B3 = +260 kg. Batang tarik bertanda positif (anak panah meninggalkan simpul)

Gambar Cremona

NOMOR BATANG A1 A2 A2 A4 B1 B2 B3 B4 D1

PROGRAM SAP -300,3 kg -200,2 kg -200,2 kg -300,3 kg 260,1 kg 260,1 kg 260,1 kg 260,1 kg -100,1 kg

MANUAL CREMONA -300 kg -200 kg -200 kg -300 kg 260 kg 260 kg 260 kg 260 kg -100 kg

PERSENTASE KESALAHAN 0,001 persen 0,010 persen 0,010 persen 0,010 persen 0,004 persen 0,004 persen 0,004 persen 0,004 persen 0,010 persen

D2 V1 V2 V1

-100,1 kg 0 kg 100 kg 0 kg

-100 kg 0 kg 100 kg 0 kg

0,010 persen 0 persen 0 persen 0 persen
