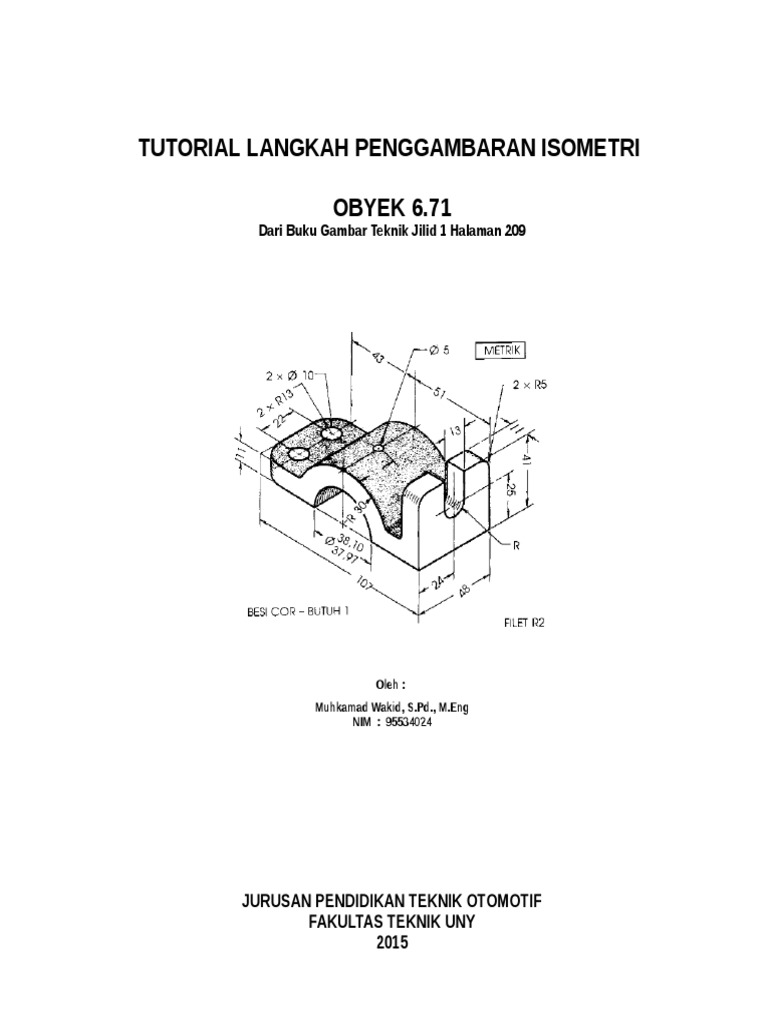

TUTORIAL LANGKAH PENGGAMBARAN ISOMETRI

OBYEK 6.71
Dari Buku Gambar Teknik Jilid 1 Halaman 209

Oleh :
Muhkamad Wakid, S.Pd., M.Eng
NIM : 95534024

JURUSAN PENDIDIKAN TEKNIK OTOMOTIF

FAKULTAS TEKNIK UNY
2015

Tampilan Isometri ada tiga sudut pandang, isoleft, isoright dan isotop. Demikian juga pada langkah penggambaran ini akan disebutkan
sisi bidangnya adalah sisi kiri, kanan dan atas.
Membuat bidang sisi kiri
Diawali dari sisi kanan bawah bidang sisi kiri, dengan perintah sbb:
Command: pl
PLINE
Specify start point: (klik sembarang) atau memasukkan koordinat, misal 0,0
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @107<330
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @41<90
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @11<150
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @30<270
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @96<150
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: c
Hasilnya bisa dilihat pada gambar 1.

Gambar 1
Membuat bidang sisi kanan
Diawali dari sisi kanan bawah bidang sisi kiri, dengan perintah sbb:
Command: pl
PLINE
Specify start point: klik endpoint sisi kanan bawah bidang sisi kiri (seperti terlihat pada gambar 3).
Jika endpoint tidak/ belum menyala, atur dengan perintah OS dan pastikan endpoint sudah diberi tanda centang (seperti gambar 2a).
Menghidupkan/ mematikan snap dengan F3. Pastikan juga polar tracking disetting pada sudut 30o seperti gambar 2b). Menghidupkan/ mematikan
polar dengan F10.

Gambar 2

Gambar 3
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @48<30
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @41<90
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @17.5<210
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @16<270
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @13<210
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @16<90
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @17.5<210
Hasilnya akan nampak seperti gambar 4.

Gambar 4

Lakukan pengaturan kursor isometri dengan langkah sbb:

Command: ddrmodes

Gambar 5
Pada snap type pastikan yang dicentang adalah isometric snap, klik OK. Pastikan kursor berubah menjadi kursor isometri sbb:

Gambar 6
Dengan menekan F5 maka kursor isometri akan berubah-ubah dari isotop (isoplane top) menjadi isoright dan isoleft sbb:

Gambar 7

Menggambar lingkaran isometri pada sisi kiri dengan langkah sbb:

Menggambar garis bantu untuk menggambar lingkaran pada sisi kiri
Command: line
LINE Specify first point: klik endpoint sisi kanan bawah bidang sisi kiri (seperti terlihat pada gambar 3).
Specify next point or [Undo]: @51<150
Sehingga dihasilkan seperti gambar 8
Menggambar lingkaran isometri dengan langkah sbb:
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik pada endpoint garis bantu seperti terlihat pada gambar 8) dan pastikan kursor posisi isoplane left
Specify radius of isocircle or [Diameter]: 19
Command:el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik pada endpoint garis bantu seperti terlihat pada gambar 8) dan pastikan kursor posisi isoplane left
Specify radius of isocircle or [Diameter]: 30
Sehingga dihasilkan seperti gambar 9

Gambar 8

Gambar 9
Lakukan pemotongan bagian yang tidak terpakai dengan perintah TRIM, sbb:
Command: trim
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik batas potong sisi kiri seperti gambar 10) 1 found

Gambar 10
Select objects:
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran yang tidak terpakai)
Select object to trim or shift-select to extend or

[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran yang tidak terpakai)

Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:
Maka jadilah sbb:

Gambar 12
Lakukan pemotongan bagian yang tidak terpakai dengan perintah TRIM, sbb:
Command: TRIM
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik kurva dari lingkaran terpakai 1) 1 found (lihat gambar 12)
Select objects: (klik kurva dari lingkaran terpakai 2) 1 found, 2 total
Select objects:
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian garis yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian garis yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian garis yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian garis yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:
Jadilah bentuk seperti gambar 13.
Hapus garis bantu
Command: erase
Select objects: (klik garis bantu, seperti gambar 13) 1 found
Select objects:

Gambar 13
Jadilah obyek sbb:

Gambar 14

Penggambaran garis berikutnya untuk sisi atas, sbb:

Command: pl
PLINE
Specify start point: (klik endpoint sisi kiri bagian kiri atas seperi gambar 15)
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @48<30
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @45<330
Jadilah seperti gambar 16

Gambar 15

Gambar 16
Menggambar lingkaran ujung kiri sisi atas
Dimulai dengan menggambar garis bantu untuk mencari pusat lingkaran sbb:
Command: line
LINE Specify first point: (klik endpoint sisi kiri bagian kiri atas seperi gambar 15)
Specify next point or [Undo]: @13<330
Specify next point or [Undo]: @13<30
Specify next point or [Close/Undo]: @22<30
Specify next point or [Close/Undo]: @13<30
Jadilah sbb:

Gambar 17
Menggambar lingkaran ujung kiri dan kanan sisi atas dengan langkah sbb:
Command: el

ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik end point garis bantu 1, seperti gambar 18)
Specify radius of isocircle or [Diameter]: 13

Gambar 18
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik end point garis bantu 2, seperti gambar 19)
Specify radius of isocircle or [Diameter]: 13

Gambar 19
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik end point garis bantu 1, seperti gambar 18)
Specify radius of isocircle or [Diameter]: 5
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik end point garis bantu 2, seperti gambar 19)
Specify radius of isocircle or [Diameter]: 5
Sehingga jadi sbb:

Gambar 20
Menghapus bagian yang tidak diinginkan dengan TRIM
Command: trim
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik batas 1 seperti gambar 21) 1 found
Select objects: (klik batas 2 seperti gambar 21)1 found, 2 total
Select objects:

Select object to trim or shift-select to extend or

[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran yang tidak terpakai)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:

Gambar 21
Menggandakan kurva sbb:
Command: co
COPY
Select objects: (klik kurva seperti gambar 22a) 1 found
Select objects:
Current settings: Copy mode = Multiple
Specify base point or [Displacement/mOde] <Displacement>: <Snap off> Specify
second point or <use first point as displacement>:
>>Enter new value for ORTHOMODE <0>: (klik endpoint garis bantu sepeti gambar 22b)
Resuming COPY command.
Specify second point or <use first point as displacement>: @11<270

Gambar 22
Menghapus garis bantu sbb:
Command: erase
Select objects: (klik garis bantu 1) 1 found
Select objects: (klik garis bantu 2) 1 found, 2 total
Select objects: (klik garis bantu 3) 1 found, 3 total
Select objects: (klik garis bantu 4) 1 found, 4 total
Select objects:

Gambar 23
Membuat garis bantu potong dari ujung kurva atas dan bawah
Command: line
LINE Specify first point: (klik endpoint kurva atas, lihat gambar 24)
Specify next point or [Undo]: @11<270

Gambar 24
Memotong bagian yang tidak terpakai sbb:
Command: trim
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik garis bantu seperti pada gambar 25a) 1 found
Select objects: (klik kurva 1 seperti pada gambar 25a) 1 found, 2 total
Select objects: (klik kurva 2 seperti pada gambar 25a) 1 found, 3 total
Select objects:

Gambar 25
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik obyek yang dibuang 1)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik obyek yang dibuang 2)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik obyek yang dibuang 3)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:
Sehingga jadi seperti gambar 25b.
Memindah garis bantu menjadi garis singgung kurva sbb:
Command: m
MOVE
Select objects: (klik garis bantu) 1 found
Select objects:
Specify base point or [Displacement] <Displacement>: (klik endpoint garis bantu seperti gambar 26a) Specify second point or
<use first point as displacement>: (klik titik kuadran kurva atas seperti gambar 26b)

Gambar 26
Memotong sisa kurva yang tidak dipakai sbb:
Command: trim
Current settings: Projection=UCS, Edge=None

Select cutting edges ...

Select objects or <select all>: (klik garis singgung kurva) 1 found
Select objects:
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (Klik kurva yang ingin dibuang seperti gambar 27)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:

Gambar 27
Membuat garis bantu untuk membuat lubang R2.5 di sisi atas
Command: l
LINE Specify first point: (klik pusat lingkaran sisi kiri, seperti gambar 28a)
Specify next point or [Undo]: @30<90
Specify next point or [Undo]: @48<30
Specify next point or [Close/Undo]:

Gambar 28
Menggambar lingkaran R2.5 di sisi atas sbb:
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik titik tengah garis bantu di sisi atas seperti gambar 29a)
Specify radius of isocircle or [Diameter]: 2.5

Gambar 29
Menggandakan kurva R30 sbb:
Command: copy
Select objects: (klik kurva R30, seperti gambar 30a) 1 found
Select objects:
Current settings: Copy mode = Multiple
Specify base point or [Displacement/mOde] <Displacement>: (klik endpoint garis bantu seperti gambar 30b) Specify second point
or <use first point as displacement>: (klik endpoint garis bantu seperti gambar 30c)
Specify second point or [Exit/Undo] <Exit>:

Gambar 30
Memindah garis bantu menjadi garis singgung kurva R30 sbb:
Command: move
Select objects: (klik garis bantu seperti gambar 31a) 1 found
Select objects:
Specify base point or [Displacement] <Displacement>: (klik endpoint garis bantu seperti gambar 31b) Specify second point or
<use first point as displacement>: (klik quadrant kurva R30 seperti gambar 31c)

Gambar 31
Memotorng sisa kurva dan sisa garis sbb:
Command: trim
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik garis singgung kurva R30 seperti gambar 32a) 1 found
Select objects:
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik sisa garis yang akan dibuang seperti gambar 32b)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik sisa kurva yang akan dibuang seperti gambar 32c)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:

Gambar 32
Menghapus garis bantu vertikal sbb:
Command: erase
Select objects: (klik garis bantu vertikal seperti gambar 33) 1 found
Select objects:

Gambar 33
Membuat garis bantu penggambaran lingkaran sisi kanan, sbb:
Command: l
LINE Specify first point: (klik endpoint seperti gambar 34a)
Specify next point or [Undo]: @5<270
Specify next point or [Undo]: @5<30
Specify next point or [Close/Undo]: @38<30
Specify next point or [Close/Undo]:

Gambar 34
Menggambar lingkaran di sisi kanan sbb:
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik endpoint garis bantu seperti gambar 35a)
Specify radius of isocircle or [Diameter]: 5
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik endpoint garis bantu seperti gambar 35b)
Specify radius of isocircle or [Diameter]: 5

Gambar 35
Menghapus garis bantu sbb:
Command: erase
Select objects: (klik garis bantu 1) 1 found
Select objects: (klik garis bantu 2) 1 found, 2 total
Select objects: (klik garis bantu 3) 1 found, 3 total
Select objects:
Sehingga jadi seperti gambar 36.

Gambar 36
Menggandakan lingkaran sbb:
Command: copy
Select objects: 1 found
Select objects: 1 found, 2 total
Select objects:
Current settings: Copy mode = Multiple
Specify base point or [Displacement/mOde] <Displacement>: klik titik acuan (pilih endpoint) seperti gambar 37a Specify second point or <use first
point as displacement>: klik titik acuan (pilih endpoint) seperti gambar 37b
Specify second point or [Exit/Undo] <Exit>:

Gambar 37
Pemotongan garis yang tidak dipakai
Command: tr
TRIM
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik lingkaran 1) 1 found
Select objects: (klik lingkaran 2) 1 found, 2 total
Select objects: (klik lingkaran 3) 1 found, 3 total
Select objects:
Sehingga jadi seperti gambar 38a.
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:
Sehingga jadi seperti gambar 38b.

Gambar 38
Pemotongan lanjutan
Command:tr
TRIM
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik garis 1) 1 found
Select objects: (klik garis 2) 1 found, 2 total
Select objects: (klik garis 3)1 found, 3 total
Select objects:
Sehingga jadi seperti gambar 39a.
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:
Sehingga jadi seperti gambar 39b.

Gambar 39
Penggambaran lingkaran R6.5 di sisi kanan sbb:
Command: el
ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i
Specify center of isocircle: (klik midpoint sepeti gambar 40a)
Specify radius of isocircle or [Diameter]: 6.5
Sehingga jadi seperti gambar 40b.

Gambar 40
Pemotongan
Command: trim
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (klik garis) 1 found
Select objects: (klik elip)1 found, 2 total
Select objects:
Seperti gambar 41a.
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik kurva yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:

Sehingga jadi seperti gambar 41b.

Gambar 41
Penggandaan sbb
Command: co
COPY
Select objects: (klik kurva 1) 1 found
Select objects: (klik garis 1) 1 found, 2 total
Select objects: (klik kurva 2) 1 found, 3 total
Select objects: (klik garis 2) 1 found, 4 total
Select objects: (klik Kurva 3) 1 found, 5 total
Select objects:
Seperti gambar 42a.
Current settings: Copy mode = Multiple
Specify base point or [Displacement/mOde] <Displacement>: Specify second point
or <use first point as displacement>: (klik endpoint seperti gambar 42b)
Specify second point or [Exit/Undo] <Exit>: (klik endpoint seperti gambar 42c)

Gambar 42
Membuat garis hubung
Command: line
LINE Specify first point: (klik quadrant seperti gambar 43a)
Specify next point or [Undo]: (klik quadrant seperti gambar 43b)
Specify next point or [Undo]:
Command: line
LINE Specify first point: (klik quadrant seperti gambar 43c)
Specify next point or [Undo]: (klik quadrant seperti gambar 43d)
Specify next point or [Undo]:
Command: line
LINE Specify first point: (klik quadrant seperti gambar 43e)
Specify next point or [Undo]: (klik quadrant seperti gambar 43f)
Specify next point or [Undo]:

d
Gambar 43

Gambar 43
Pemotongan garis yang tidak terpakai
Command: trim
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>: (lakukan seleksi sepeti gambar 44a) Specify opposite corner: 19 found
Select objects:
Sehingga jadi seperti gambar 44b.
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik lingkaran yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik lingkaran yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik garis yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik kurva yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]: (klik kurva yang akan dibuang)
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:
Sehingga jadi seperti gambar 44c.

Gambar 44
Membuat garis alas bawah
Command: line
LINE Specify first point: (klik endpoint seperti gambar 45a)
Specify next point or [Undo]: (klik polar intersection pada 30o seperti gambar 45b)
Specify next point or [Undo]:
Membuat garis punggung
Command: line
LINE Specify first point: (klik endpoint seperti gambar 45c)
Specify next point or [Undo]: (klik polar intersection pada 30o seperti gambar 45d)

Specify next point or [Undo]:

Gambar 45
