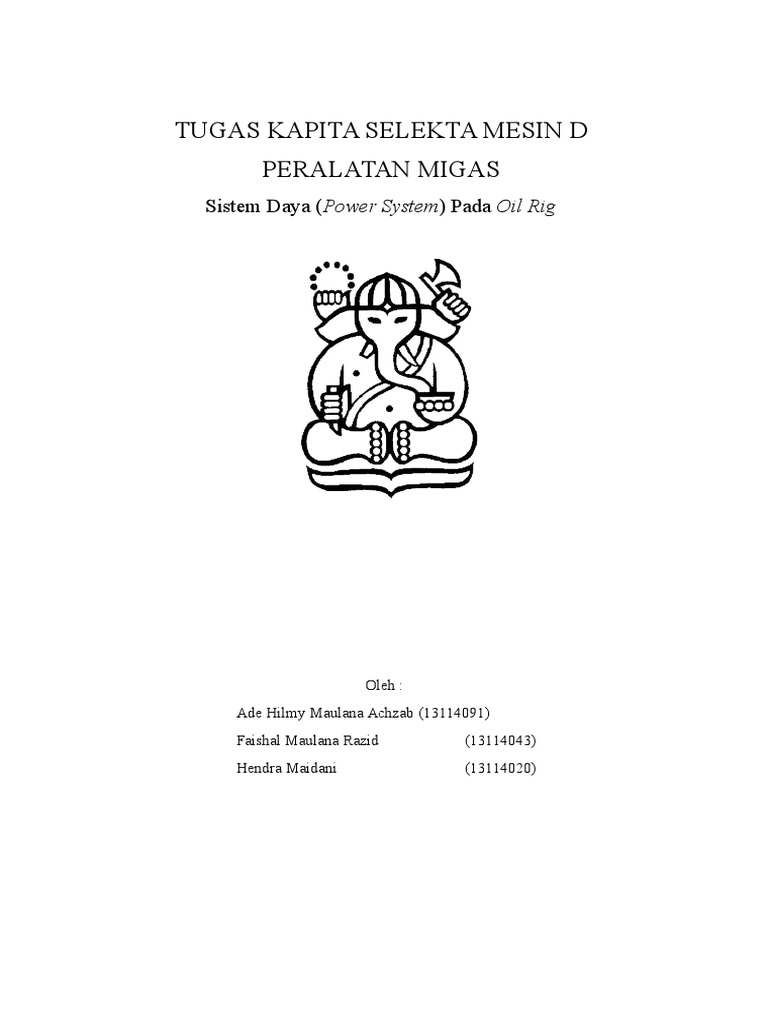

TUGAS KAPITA SELEKTA MESIN D

PERALATAN MIGAS
Sistem Daya (Power System) Pada Oil Rig

Oleh :
Ade Hilmy Maulana Achzab (13114091)
Faishal Maulana Razid

(13114043)

Hendra Maidani

(13114020)

POWER SYSTEM
Sistem daya (Power system) merupakan hal yang paling vital di industri. Baik itu
industri pembangkit, pembuat makanan, maupun drilling rig. Dalam industri migas power
system digunakan sebagai penggerak / energy sources sistem yang lain seperti rotating
(Pemutar drill bit) , hoisting (pengangkat dan penurun drill bit) , dan drilling fluid
circulation. Dan beberapa alat penunjang dalam pemboran diantaranya the mud vibrating
screen, Boiler feed water pump, lightning system. Dalam pemboran terdapat dua sistem daya
yaitu mekanik dan elektrik. Sistem daya mekanik menggunakan prime mover dan elektriknya
menggunakan AC/DC generator dan komponen elektrik lainnya. Total daya yang diperlukan
dalam sebuah rig adalah 500 8000 HP. (Sumber : http://eaglefordtexas.com/anatomy-oil-rig/
dan http://youtube.com/power-system-offshore-drilling/ )

www.drillingoilrig.com

PRIME MOVER
Secara mekanik daya yang dihasilkan untuk menggerakan sistem dan alat penunjang
yang lain tersebut berasal dari prime mover. Prime mover merupakan suatu sumber daya
utama untuk menggerakkan alat alat pengeboran dan sistem lainnya. Setiap oil rig selalu
memliki lebih dari satu prime mover karena daya yang dibutuhkan sangat besar. Prime mover
berbasis mesin diesel karena daya yang dihasilkan sangat besar saat torsi rendah (low rpm)
dibandingkan dengan mesin bensin (gasoline). Beberapa mesin di oil rig juga menggunakan
mesin diesel. Karena dalam prosesnya mesin diesel utama pasti mengalami gangguan maka
dalam sistem daya tersebut dibentuklah back up engine yang berfungsi untuk menyimpan

energi jika sewaktu waktu mesin diesel utamanya mengalami gangguan. (sumber :
petrofed.winwinhosting.net/upload/PRESENTATION%205.pdf)

(Source: http://youtube.com/power-system-offshore-drilling )

Semua sumber daya tentu memerlukan sistem penyalur daya. Ini juga berlaku pada
sistem daya di oil rig. Di dalam sistem daya ini dinamakan Rig Power Transmission yang
terdiri dari AC to DC system, DC to DC system, dan Mechanical drive system.

AC to DC system
Pada AC to DC system daya yang dihasilkan oleh gerakan piston pada prime mover
diubah menjadi listrik AC melalui AC generator. Setelah itu aliran listrik ditransmisikan ke
dalam Silicon Controlled Rectifier (SCR) untuk diubah menjadi arus DC. Setelah arus
diubah menjadi arus DC, arus tersebut masuk kedalam peralatan migas seperti pompa
lumpur, rotary system, dan hoisting system melalui DC motor dan AC motor. AC dan DC
motor digunakan untuk mengubah energi listrik menjadi energi mekanik. Perbedaannya
adalah AC motor digunakan pada peralatan yang membutuhkan daya yang relatif kecil seperti
pompa sentrifugal yang digunakan untuk memompa mud dari tank ke mud pump sedangkan
DC motor digunakan untuk peraltan yang relatif lebih besar. Saat ini, para pemilik oil rig
menggunakan AC to DC system yang menggunakan AC generator karena mudah
didistribusikan (dipindahkan). Selain itu operator mampu dengan mudah untuk mengatur
daya yang digunakan oleh sistem sehingga daya tersebar merata dan tidak terjadi overpower
yang berakibat rusaknya suatu device/alat dengan menggunakan SCR.

Prime
mover

AC
Generat
or

SCR

AC
and
DC
motor

Diagram proses AC to DC system

Devic
e

http://youtube.com/power-system-offshore-drilling/

DC to DC system
Pada DC to DC system daya yang dihasilkan oleh gerakan rotasi piston pada prime
mover diubah menjadi listrik DC melalui DC generator. Setelah itu aliran listrik tersebut
ditransmisikan ke dalam Control Panel untuk diatur seberapa banyak daya yang dibutuhkan.
Setelah itu arus tersebut masuk kedalam peralatan migas yang lain seperti pompa lumpur,
rotary system, dan hoisting system melalui DC motor. AC dan DC motor digunakan untuk
mengubah energi listrik menjadi energi mekanik. Perbedaannya adalah AC motor digunakan
pada peralatan yang relatif kecil seperti pompa sentrifugal yang digunakan untuk memompa
mud dari tank ke mud pump. Di dalam sistem ini terdapat AC generator yang berfungsi untuk
menjalankan peralatan migas yang membutuhkan daya yang relatif kecil seperti pompa
sentrifugal, penerangan, AC (Air conditioning), dan lain lain.

http://youtube.com/power-system-offshore-drilling/

Prime
mover

DC
Generat
or &
Alternat
or

Contr
ol
Panel

AC
and
DC
motor

Diagram proses DC to DC system

Mechanical drive
Pada umumnya small dan medium rig di darat (onshore) menggunakan mechanical
drive untuk mentransmisikan daya dari engine menuju ke peralatan lainnya. Mechanical
drive terdiri dari beberapa komponen utama seperti kopling, sabuk, rantai, converter, batang/
shaft, dan compounding transmission. Cara kerjanya adalah energi kinetik yang dihasilkan

Devic
e

oleh gerakan rotasi pada piston di engine diubah menjadi gerakan rotasi pada komponen di
compounding transmission. Setelah itu daya ditransmisikan ke peralatan migas seperti mud
pump, drawworker (hoisting) , dan rotary system.

Compounde
d Engine

Compound
(Chain,
shaft,
converter,dll
)
Diagram proses mechanical drive

http://youtube.com/mechanical-drive-system/

Device
