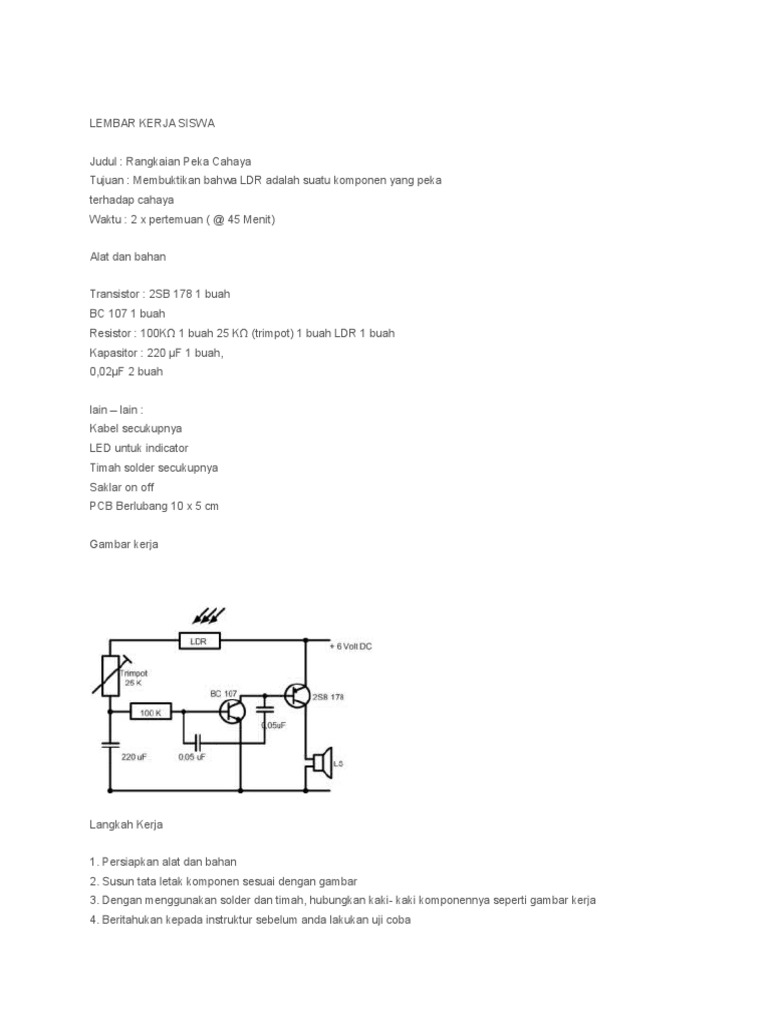

LEMBAR KERJA SISWA

Judul : Rangkaian Peka Cahaya


Tujuan : Membuktikan bahwa LDR adalah suatu komponen yang peka
terhadap cahaya
Waktu : 2 x pertemuan ( @ 45 Menit)
Alat dan bahan
Transistor : 2SB 178 1 buah
BC 107 1 buah
Resistor : 100K 1 buah 25 K (trimpot) 1 buah LDR 1 buah
Kapasitor : 220 F 1 buah,
0,02F 2 buah
lain lain :
Kabel secukupnya
LED untuk indicator
Timah solder secukupnya
Saklar on off
PCB Berlubang 10 x 5 cm
Gambar kerja

Langkah Kerja
1. Persiapkan alat dan bahan
2. Susun tata letak komponen sesuai dengan gambar
3. Dengan menggunakan solder dan timah, hubungkan kaki- kaki komponennya seperti gambar kerja
4. Beritahukan kepada instruktur sebelum anda lakukan uji coba

5. Siapkan adaptor anda pada tegangan kerja sesuai kebutuhan


6. Perhatikan Led indicator
7. Dalam keadaan normal ( terang ) Led seharusnya menyala .
8. Gelapkan kondisi sekitar LDR , maka Led harus padam / mati
9. Apabila LED nya masih menyala, coba atur Potensio 25 K hingga Led menjadi padam ( kondisi sekitar LDR dalam
keadaan gelap )
10. Bila telah selesai, maka coba anda gerak gerak kan tangan anda di depan LDR. Bila rangkaian sudah benar
maka lampu led akan hidup saat tangan mendekati LDR dan mati bila tangan menjauhi LDR.
11. Praktek selesai, rapikan meja kerja anda
LEMBAR KERJA SISWA
Judul : Rangkaian Peka Cahaya
Tujuan : Membuktikan bahwa LDR adalah suatu komponen yang peka
terhadap cahaya
Waktu : 2 x pertemuan ( @ 45 Menit)
Alat dan bahan
Transistor : 2SB 178 1 buah
BC 107 1 buah
Resistor : 100K 1 buah 25 K (trimpot) 1 buah LDR 1 buah
Kapasitor : 220 F 1 buah,
0,02F 2 buah
lain lain :
Kabel secukupnya
LED untuk indicator
Timah solder secukupnya
Saklar on off
PCB Berlubang 10 x 5 cm
Gambar kerja

Langkah Kerja
1. Persiapkan alat dan bahan
2. Susun tata letak komponen sesuai dengan gambar
3. Dengan menggunakan solder dan timah, hubungkan kaki- kaki komponennya seperti gambar kerja
4. Beritahukan kepada instruktur sebelum anda lakukan uji coba
5. Siapkan adaptor anda pada tegangan kerja sesuai kebutuhan
6. Perhatikan Led indicator
7. Dalam keadaan normal ( terang ) Led seharusnya menyala .
8. Gelapkan kondisi sekitar LDR , maka Led harus padam / mati
9. Apabila LED nya masih menyala, coba atur Potensio 25 K hingga Led menjadi padam ( kondisi sekitar LDR dalam
keadaan gelap )
10. Bila telah selesai, maka coba anda gerak gerak kan tangan anda di depan LDR. Bila rangkaian sudah benar
maka lampu led akan hidup saat tangan mendekati LDR dan mati bila tangan menjauhi LDR.
11. Praktek selesai, rapikan meja kerja anda
