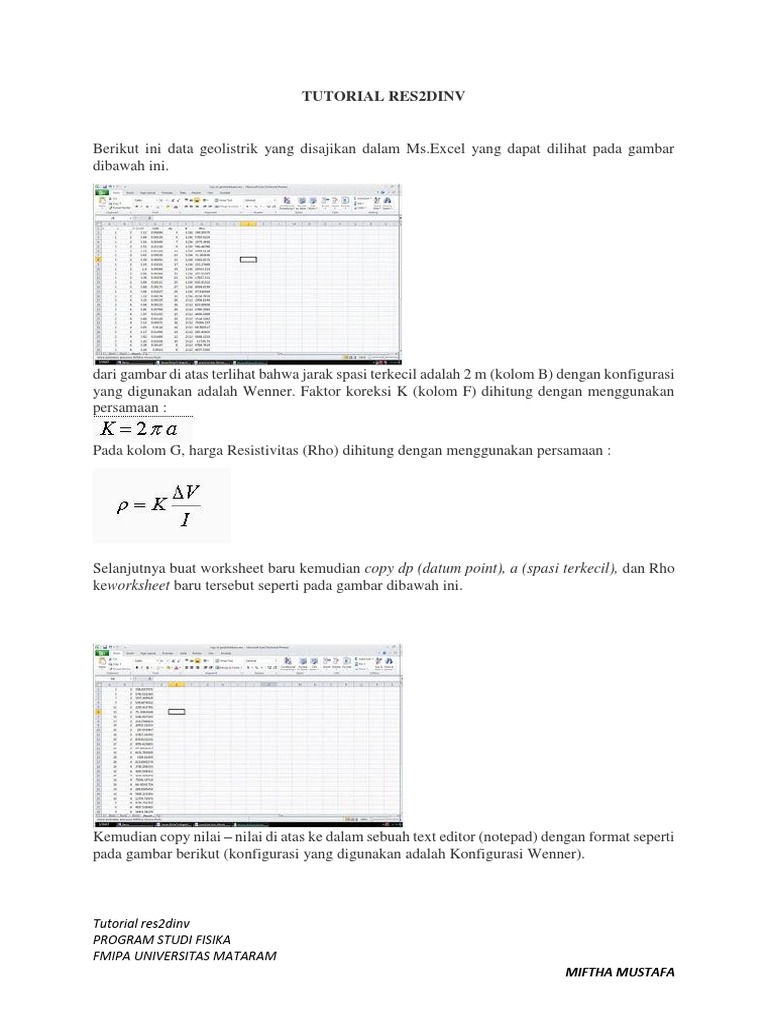

TUTORIAL RES2DINV

Berikut ini data geolistrik yang disajikan dalam Ms.Excel yang dapat dilihat pada gambar
dibawah ini.

dari gambar di atas terlihat bahwa jarak spasi terkecil adalah 2 m (kolom B) dengan konfigurasi
yang digunakan adalah Wenner. Faktor koreksi K (kolom F) dihitung dengan menggunakan
persamaan :
Pada kolom G, harga Resistivitas (Rho) dihitung dengan menggunakan persamaan :

Selanjutnya buat worksheet baru kemudian copy dp (datum point), a (spasi terkecil), dan Rho
keworksheet baru tersebut seperti pada gambar dibawah ini.

Kemudian copy nilai nilai di atas ke dalam sebuah text editor (notepad) dengan format seperti
pada gambar berikut (konfigurasi yang digunakan adalah Konfigurasi Wenner).

Tutorial res2dinv
PROGRAM STUDI FISIKA
FMIPA UNIVERSITAS MATARAM
MIFTHA MUSTAFA

Kemudian save as dengan extensi dat (*.dat) dengan latihan.dat (nama ini sebagai contoh saja,
pengguna dapat memakai nama sesuai dengan kehendak pemakai).Langkah selanjutnya adalah
mengaktifkan program Res2dinv dengan cara mendouble klik icon, atau bisa juga dengan cara
mengklik start / All program / Res2dinv /RES2DINV.
Langkah selanjutnya adalah mengaktifkan program Res2dinv dengan cara mendouble klik
icon , atau bisa juga dengan cara mengklik start All program Res2dinv RES2DINV.

Kemudian akan muncul tampilan jendela menu utama seperti pada gambar berikut
Sebelum proses inversi dilakukan maka terlebih dahulu dilakukan proses read data file dengan
langkah langkah sebagai berikut : file read data file
Tutorial res2dinv
PROGRAM STUDI FISIKA
FMIPA UNIVERSITAS MATARAM
MIFTHA MUSTAFA

Sebelum proses inversi dilakukan maka terlebih dahulu dilakukan proses read data file dengan
langkah langkah sebagai berikut : file / read data file

Kemudian akan muncul jendela input 2D resistivity data file, pada kolom file name
masukkan file yang akan dieksekusi (latihan.dat). Dalam jendela ini file yang ditampilkan
hanya file yang berekstensi dat (*.dat). setelah itu klik Open.

pada menu inversion, pilih "use logarithm of apparent resistivity" sehingga muncul kotak
dialog use logarithm of apparent resistivity, pilih Use apparent resistivity kemudian OK
Langkah selanjutnya adalah melakukan inversi, dengan langkah langkah sebagai berikut.
Inversion / least squares inversion, kemudian muncul tampilan berikut

Tutorial res2dinv
PROGRAM STUDI FISIKA
FMIPA UNIVERSITAS MATARAM
MIFTHA MUSTAFA

Pada jendela yang baru ini, pada kolom file name input data yang telah di-read data file tadi
(latihan.inv), kemudian save, sehingga muncul tampilan sebagai berikut.

Jika pengguna belum puas dengan model hasil inversi yang diperoleh, maka dapat dilakukan
pengeditan data. Langkah langkahnya sebagai berikut.
Edit / terminate bad datum points / OK, sehingga muncul jendela di bawah ini.

Penghilangan data ini dimaksudkan untuk menghilangkan data yang dianggap buruk yang
dapat mengganggu model yang diperoleh sehingga RMS Erros yang diperoleh menjadi lebih
kecil.
