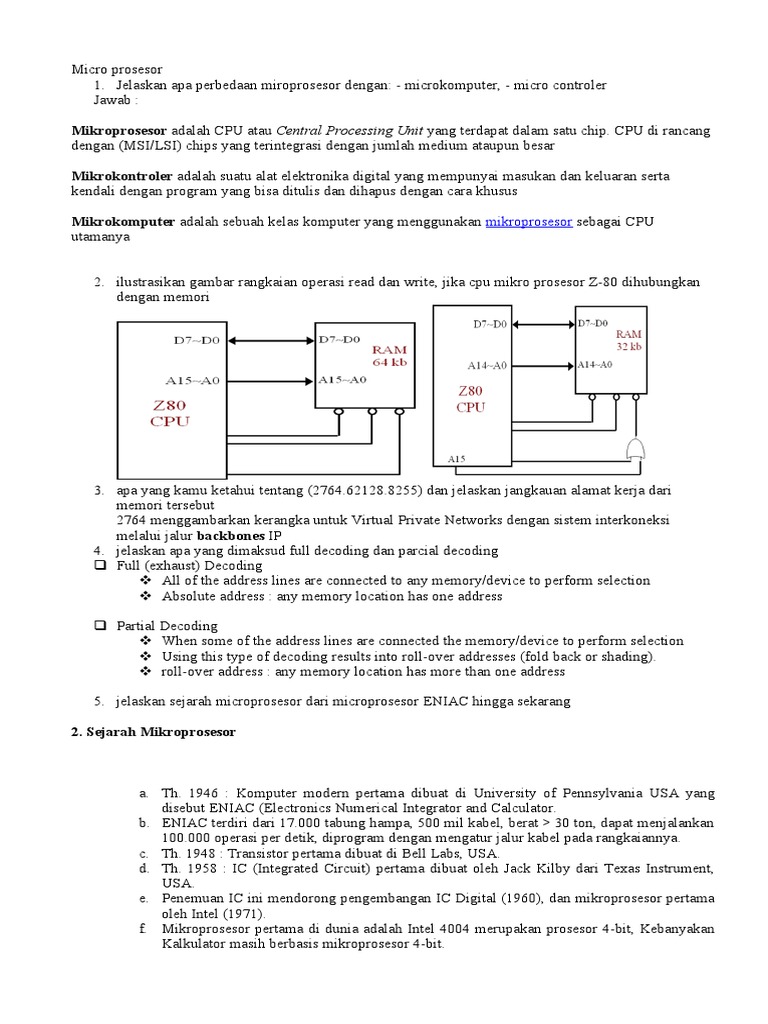

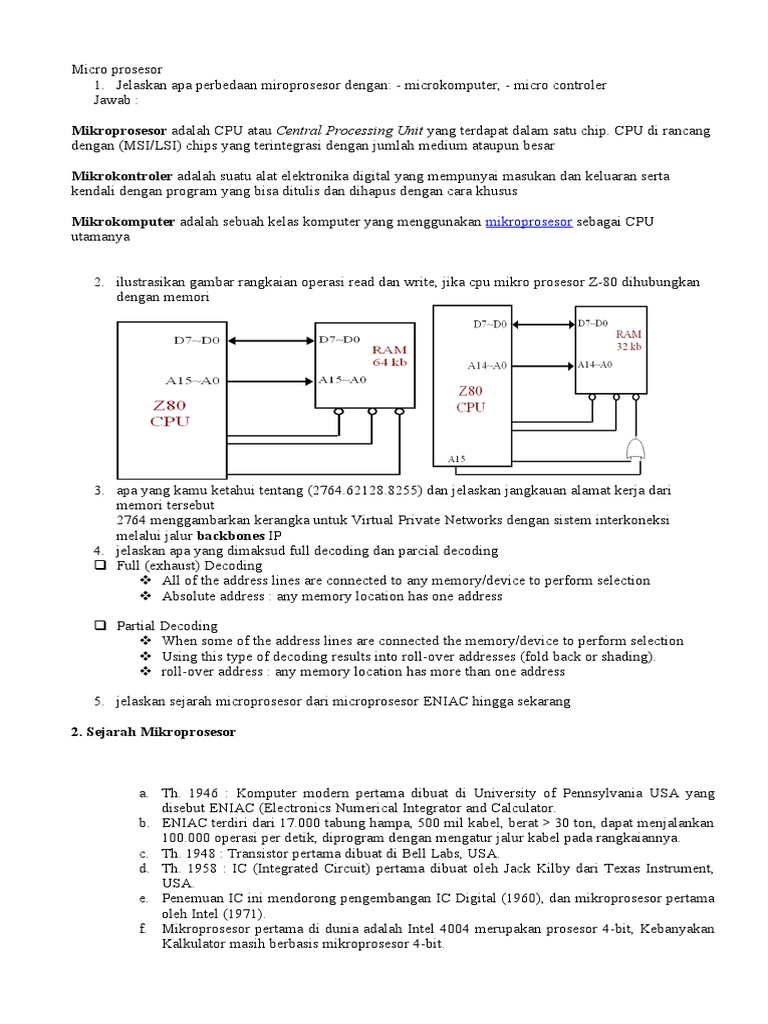

Micro prosesor

1. Jelaskan apa perbedaan miroprosesor dengan: - microkomputer, - micro controler

Jawab :

Mikroprosesor adalah CPU atau Central Processing Unit yang terdapat dalam satu chip. CPU di rancang
dengan (MSI/LSI) chips yang terintegrasi dengan jumlah medium ataupun besar

Mikrokontroler adalah suatu alat elektronika digital yang mempunyai masukan dan keluaran serta
kendali dengan program yang bisa ditulis dan dihapus dengan cara khusus

Mikrokomputer adalah sebuah kelas komputer yang menggunakan mikroprosesor sebagai CPU
utamanya

2. ilustrasikan gambar rangkaian operasi read dan write, jika cpu mikro prosesor Z-80 dihubungkan
dengan memori

3. apa yang kamu ketahui tentang (2764.62128.8255) dan jelaskan jangkauan alamat kerja dari
memori tersebut
2764 menggambarkan kerangka untuk Virtual Private Networks dengan sistem interkoneksi
melalui jalur backbones IP
4. jelaskan apa yang dimaksud full decoding dan parcial decoding
 Full (exhaust) Decoding
 All of the address lines are connected to any memory/device to perform selection
 Absolute address : any memory location has one address

 Partial Decoding
 When some of the address lines are connected the memory/device to perform selection
 Using this type of decoding results into roll-over addresses (fold back or shading).
 roll-over address : any memory location has more than one address

5. jelaskan sejarah microprosesor dari microprosesor ENIAC hingga sekarang

2. Sejarah Mikroprosesor

a. Th. 1946 : Komputer modern pertama dibuat di University of Pennsylvania USA yang
disebut ENIAC (Electronics Numerical Integrator and Calculator.
b. ENIAC terdiri dari 17.000 tabung hampa, 500 mil kabel, berat > 30 ton, dapat menjalankan
100.000 operasi per detik, diprogram dengan mengatur jalur kabel pada rangkaiannya.
c. Th. 1948 : Transistor pertama dibuat di Bell Labs, USA.
d. Th. 1958 : IC (Integrated Circuit) pertama dibuat oleh Jack Kilby dari Texas Instrument,
USA.
e. Penemuan IC ini mendorong pengembangan IC Digital (1960), dan mikroprosesor pertama
oleh Intel (1971).
f. Mikroprosesor pertama di dunia adalah Intel 4004 merupakan prosesor 4-bit, Kebanyakan
Kalkulator masih berbasis mikroprosesor 4-bit.
 g. Th. 1971 : Intel mengeluarkan mikroprosesor 8-bit yaitu Intel 8008.
h. Th. 1973 : Intel memperkenalkan mikroprosesor 8-bit modern pertama Intel 8080 (10x
lebih cepat dari 8008), dan diikuti Motorola MC6800.
i. Th. 1977 : Intel memperkenalkan 8085 yang merupakan mikroprosesor 8-bit terakhir yang
dibuat Intel dengan frek.clock dan kecepatan lebih tinggi.
j. Perusahaan lain yang mampu menyaingi Intel 8085 adalah Zilog Corporation dengan Z80.
k. Th. 1978 : Intel mengeluarkan mikroprosesor 16-bit yaitu 8086, setahun kemudian
mengeluarkan 8088 dengan kecepatan eksekusi dan memori lebih besar dari 8085, serta
mulai digunakannya cache memori (sistem antrian yang mengatur pemberian instruksi
sebelum menjalankannya).
l. Intel 8086/8088 disebut juga CISC (Complex Instruction Set Computer) karena jumlah dan
kompleksitas instruksinya.
m. Th. 1981 : IBM membuat PC menggunakan mikroprosesor 8088 untuk menjalankan
aplikasi seperti spreadsheet dan pengolah kata.
n. Th. 1983 : Intel mengeluarkan mikroprosesor 16-bit 80286, dengan kemampuan memori 16
MB.
o. Th. 1986 : Intel mengeluarkan mikroprosesor 32-bit pertama 80386, dengan kemampuan
memori 4 GB.
p. Th. 1989 : Intel mengeluarkan mikroprosesor 32-bit 80486, dengan kemampuan memori 4
GB + 8K Cache.
q. Th. 1993 : Intel memperkenalkan mikroprosesor 32-bit Pentium I,
r. Th. 1997 Pentium II,kemudian berturut-turut Pentium III dan Pentium 4
s. Th. 2000, dimana mulai digunakan teknologi memori RAMBUS menggantikan teknologi
SDRAM.

6. gambarkan arsitektur microprsesor 8088

7. buatkan instruksi microprosesr Z-80 untuk melakukan perhitungan:

a. 05h+03h
b. 08h-02h
c. 04h-01h
d. 03h+01h
 8. jelaskan pengertian : ALU, Data Bus Control, Addres Control, Register CPU, Register Intruksi
Jawab :
instruction Register (IR), merupakan register yang menyimpan instruksi yang sedang dijalankan.

ALU (Arithmetic Logic Unit). Unit ini berfungsi melaksanakan operasi aritmatik serta operasi-operasi
logika. Selain itu ALU juga melakukan keputusan dari operasi logika sesuai dengan instruksi program

Register digunakan untuk menyimpan instruksi dan data yang sedang diproses oleh CPU, sedang
instruksi-instruksi dan data lainnya yang menunggu giliran untuk diproses masih disimpan di main
memory.

 Sebuah bus alamat: ini menentukan lokasi di memori yang prosesor akan membaca data dari atau
menulis data.
 Sebuah bus data: ini mengandung isi yang telah dibaca dari lokasi memori atau harus ditulis ke dalam
lokasi memori.

 Sebuah bus kontrol: ini mengatur aliran informasi antara komponen-komponen yang menunjukkan
apakah operasi dibaca atau menulis dan memastikan bahwa operasi yang terjadi pada waktu yang tepat.

9. Gambarkan dan jelaskan arsitektur microprosesor Z-80

 Register-register CPU merupakan bagian yang menyimpan bit bait 16 maupun 8 bit. Register
tersebut terbagi dalam dua kelompok besar yakni register umum dan register khusus.
  Arithmetic Logic Unit (ALU) merupakan bagian yang berfungsi untuk operasi aritmatik
(penambahan maupun pengurangan) dengan lebar sebesar 8-bit.

 Data bus kontrol merupakan bagian lalu lintas data dari dan ke CPU dengan lebar sebesar 8-bit

 Address Control merupakan bagian yang berfungsi untuk pengalamatan baik itu memori maupun
perangkat I/O, dengan arah sinyal keluar. Pada bagian ini lebar saluran alamat sebesar 16-bit
dengan demikian mampu memberikan alamat 1 MByte memori
• Register Instruction merupakan bagian perintah yang disimpan dalam program memori, instruksi
tersebut diambil dalam register instruksi 16 bit.

• Instruction Decoder merupakan bagian perintah yang kemudian dikodekan dan macam-macam
sinyal pengatur dikirim ke CPU dan ke perangkat luar dari sistem seperti diperintahkan oleh
instruksi khusus.

10. Jelaskan kelebihan dan kekurangan mikroprosesr Z-80

11. berikan contoh Full Decoding dan Parcial Decoding
parcial
 A15~A12 has no connection
 Then doesn’t play any role in addressing
 What is the Memory and Address Bit map?

12. Apa yang dimaksud Map Memori? Jelaskan!!

13. Gambarkan dan jelaskan rangkaian sederhana mikoprosesor Z-80

14. apa yang dimaksud Ram, Rom, Eprom, Eeprom,Jelaskan!!

RAM

RAM berarti Random Access Memory. RAM adalah memori yang bermanfaat secara umum yang
biasanya menyimpan data pengguna yang digunakan di program. RAM bersifat volatile. Hampir semua
mikrokontroler memiliki jumlah RAM internal yang sama. 256 bytes adalah jumlah yang umum,
walaupun beberapa mikrokontroler memiliki lebih atau kurang dari angka tersebut. Pada umumnya,
memungkinkan untuk memperbesar memori dengan menambah chip memori eksternal.

ROM

ROM adalah memory yang hanya bisa membaca. Tipe memory ini biasanya menahan program atau data
user yang tetap. Memory ROM di program di pabrik selama proses pembuatan dan kontennya yang tidak
bisa diubah oleh pengguna. Memory ROM hanya berguna jika kita mengembangkan sebuah program dan
menginginkan untuk menduplikasikannya beribu-ribu kali.

EPROM

Eprom adalah memory ROM yang dapat diubah-ubah secara terprogram. Ini mirip dengan ROM tetapi
eprom dapat diprogram menggunakan sebuah alat pemrograman yang tepat. Memory Eprom memiliki
sebuah jendela kaca kecil yang terletak diatas chip, dimana data dapat dihapus dibawah sinar ultraviolet.
Banyak versi perkembangan dari Microcontroller itu dibuat menggunakan memory eprom dimana
program yang dibuat dapat disimpan. Memori-memori itu dapat dihapus dan deprogram ulang kembali
sampai pengguna puas dengan programnya. Beberapa versi dari Eprom yang dikenal adalah OTP (satu
kali program) maksudnya dapat deprogram menggunakan sebuah alat pemrograman yang tepat tetapi
memorynya tidak bisa dihapus.

EEPROM

EEPROM adalah ROM yang dapat dihapus secara terprogram menggunakan energy listrik yang
merupakan sebuah memory yang tidak bisa dihapus dengan mudah. Memory-memory itu dapat dihapus
dan juga deprogram dibawah control program. BIasanya EEPROM digunakan untuk menyimpan
informasi konfigurasi, nilai maksimum dan minimum, mengindetifikasikan data, dsb. Beberapa
Microcontroller telah tertanam memory EEPROM didalamnya ( Contohnya: PIC 16F84 yang memiliki
sebuah EEPROM dengan ukuran 64 Byte dimana setiap Byte nya dapat deprogram dan dihapus secara
langsung dengan bantuan software. Memory EEPROM biasanya sangat lambat dalam mentransfer data.

Komdat
1. definisi dan enggunaan pengenaan komdat dan jaringan
2. konse dasar komdat dan jarkom
3. macam2 kode
4. paralel, serial,asyncro,syncron
5. simplex,half duplex, full duplex
6. analog dan digital
7. interface penghantar data
