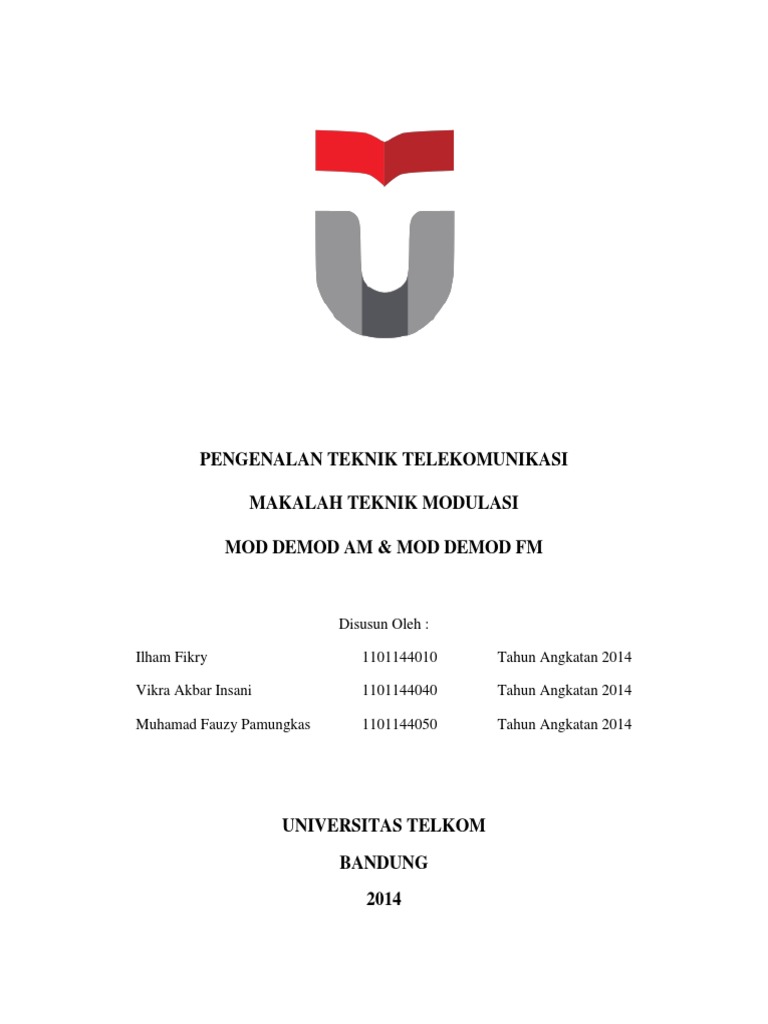

PENGENALAN TEKNIK TELEKOMUNIKASI

MAKALAH TEKNIK MODULASI

MOD DEMOD AM & MOD DEMOD FM

Disusun Oleh :
Ilham Fikry

1101144010

Tahun Angkatan 2014

Vikra Akbar Insani

1101144040

Tahun Angkatan 2014

Muhamad Fauzy Pamungkas

1101144050

Tahun Angkatan 2014

UNIVERSITAS TELKOM
BANDUNG
2014

A. Teknik Modulasi
Teknik Modulasi adalah suatu teknik yg digunakan untuk mengubah sinyal analog sehingga
didapatkan data dalam bentuk sinyal digital dengan menggunakan sinyal pembawa (sinyal
sinusoidal)
Modulasi
Modulasi adalah proses penumpangan informasi yang terkandung dalam sebuah rentang
frekuensi pada sebuah frekuensi pembawa. Proses kebalikan dari modulasi disebut demodulasi.
Demodulasi
Demodulasi adalah proses suatu sinyal modulasi yang dibentuk kembali seperti aslinya dari suatu
gelombang pembawa (carrier wave) yang termodulasi oleh rangkaian

Peralatan radio pada dasarnya terbagi atas beberapa blok yag mempunyai peranan masing
masing. Secara garis besar terbagi atas :

Input : blok yang bertujuan merubah informasi baik berupa suara, gambar atau code menjadi
sinyal analog / digital yang akan dsampaikan ke radio lain.
Carrier / Oscillator : merupakan blok pembangkit sinyal pada frekuensi tertentu, frekuensi
pada blok ini adalah frekuensi pengangkut. nantinya sinyal yang berisi informasi akan
ditumpangkan pada frekuensi ini untuk disampaikan ke tempat lain.

Modulator : modulator berfungsi sebagai media pencampur antara sinyal informasi dengan
sinyal dari oscillaotor.
RF Power : merupakan blok penguat dimana sinyal yang tercampur akan di kuatkan kembali
untuk selanjutnya di pancarkan melalui antena.
Antena & Cable : kedua perangkat ini mempunyai peranan penting dalam sistem transmisi.
bertujuan untuk memancarkan dan menerima sinyal ke dan dari udara. Antena mempunyai
nilai tertentu yang mana ukuran dan bentuk antena harus sesuai dengan frekuensi yang akan di
pancarkan, serta berpengaruh terhadap jarak pancar dan sessitivitas dari sinyal yang di
pancarkan / diterima tersebut.
demodulator adalah perangkat yang berfungsi sebagai pemisah antara sinyal informasi dengan
sinyal carrier / pembawa.
output : pada blok ini sinyal informasi dirubah kembali dalam bentuk yang mudah dipahami
seperti suara / gambar / code.

dari keterangan diatas maka dapat diketahui cara kerja radio tersebut adalah sebagai berikut :
1. informasi yang akan kita sampaikan dirubah menjadi sinyal analog yang oleh bagian blok
input.
2. kemudian sinyal informasi tersebut di campur dengan sinyal lain dengan frekuensi tertentu,
misalnya: 107,4 Mhz maka frekuensi tersebut menjadi pedoman kita dalam tune antena dan
tune frekuensi pada radio penerima.
3. setelah di campur, maka sinyal di pancarkan dengan frekuensi carrier 107,4 tersebut.
4. diudara banyak sinyal dengan frekuensi yang berbeda beda. oleh sebab itu kita harus tune
radio pada frekuensi yang di pancarkan tersebut,
5. setelah itu sinyal carrier dan informasi dipisahkan dan selanjutnya bagian output akan
merubah kembali sinyal informasi menjadi seperti informasi awal.

Modulasi Analog
Modulasi analog adalah komunikasi yang mentransmisikan sinyal-sinyal analog yaitu time signal
yang berada pada nilai kontinu pada interval waktu yang terdefinisikan. Modulasi Analog yang
umum dikenal ada beberapa macam bentuk modulasi antara lain :
1. Amplitude Modulation (AM)
2. Frequency Modulation (FM)
3. Pulse Amplitude Modulation (PAM)

B. Modulasi Amplitudo
Modulasi amplitudo yaitu peristiwa modulasi yang terjadi dengan merubah-ubah amplitudo
gelombang informasi. Atau juga disebut proses menumpangkan sinyal informasi ke sinyal
pembawa (carrier) dengan sedemikian rupa sehingga amplitudo gelombang pembawa berubahubah sesuai dengan perubahan simpangan (tegangan) sinyal informasi.

Modulasi jenis ini adalah modulasi yang paling mudah dan sederhana, tetapi mudah dipengaruhi
oleh keadaan transmisinya. Seperti : redaman oleh suara, noise, interferensi dan bentuk-bentuk
gangguan lainnya. Gelombang pembawa (carrier wave) diubah amplitudonya sesuai dengan
signal informasi yang akan dikirimkan. Modulasi ini disebut juga linier modulation, artinya
bahwa pergeseran frekuensinya bersifat linier mengikuti signal informasi yang akan
ditransmisikan.
Transmisi
: Metode Modulasi Amplitudo (AM)
Jarak Jangkauan
: Jauh
Mutu Suara
: Buruk (Tidak sebaik FM), Rentan thd cuaca
Gelombang Radio
: 535 KHz s/d 17o5 KHz.
Radio Receiver (Alat Penerima) ;; Sederhana
Unit dan Cara Kerja AM
1. Antena
Penguat RF
berfungsi untuk menguatkan daya RF(frekuensi tinggi) yang berisi jjjjinformasi sebagai hasil
modulasi pemancar asal.setelah diperkuat ,getaran RF jjjjdi catukan ke mixer(pencampur).
2. Pencampur ( mixer )
Berfungsi untuk mencampur getaran RF dengan frekuensi osilator local,sehingga diperoleh
frekuensi antara (intermediate) Pembangkitan getaran RF di osilator lokal. Hasil pencampuran
getaran Rf dengan getaran osilator lokal diteruskan ke penguat IF.
3. Penguat IF
Berfungsi untuk menguatkan frekuensi IF guna diteruskan ke detector. Detektor berperan untuk
mengubah kembali frekuensi informasi dari frekuensi IF. Dengan cara ini detector memisahkan
getaran pembawa RF dengan getaran informasi (Audio Frequency)
4. Penguat AF
Disearahkan dan diteruskan ke penguat AF yang sudah dilengkapi dengan pengeras
suara. Pengeras suara berfungsi untuk mengubah getaran listrik berfrekuensi IF menjadi getaran
suara ysng dapat di dengar oleh telinga manusia

Kelebihan dari amplitudo modulation

Memiliki range jangkauan yang luas daripada FM, karena dengan modulasi amplitudo
dipantulkan pada lapisan udara teratas yaitu ionosfer
Lebih mudah di modulasi karena lebih sederhana
Kelemahan dari amplitudo modulation
Mudah dipengaruhi oleh keadaan transmisinya, seperti: redaman oleh udara, noise, interfrensi
dan bentuk-bentuk gangguan lainnya
Kualitas suara yang ditransmisikan tidak sejernih FM karena memiliki bandwith yang kecil

C. Modulasi Frekuensi
Modulasi frekuensi yaitu proses modulasi yang terjadi dengan mengubah-ubah frekuensi
gelombang pembawa sesuai dengan perubahan frekuensi sinyal informasi.
Di pemancar radio dengan teknik modulasi FM, frekuensi gelombang carrier akan berubah
seiring perubahan sinyal suara atau informasi lainnya. Amplitudo gelombang carrier relatif tetap.
Setelah dilakukan penguatan daya sinyal (agar bisa dikirim jauh), gelombang yang telah
dimodulasi dipancarkan melalui antenna. Seperti halnya gelombang termodulasi AM, gelombang
ini pun akan mengalami redaman oleh udara dan memdapat interferensi dari frekuensi-frekuensi
lain, noise, atau bentuk-bentuk gangguan lainnya.
Transmisi
: Metode Modulasi Frekuensi (FM)
Jarak Jangkauan
: Dekat
Mutu Suara
: Sangat Bagus dan tidak terganggu cuaca.
Gelombang Radio
: 88 s/d 108 MHz.
Radio Receiver (Alat Penerima) ;; Lebih Canggih

Unit dan Cara Kerja FM

1. Antenna
Berfungsi menangkap sinyal-sinyal termodulasi yang berasal dari antenna pemancar
2. Penguat RF
Berperan memperkuat sinyal yang ditangkap oleh antenna untuk diteruskan ke mixer(pecampur)
3. Osilator local,
Berfungsi untuk membangkitkan getaran frekuensi yang lebih tinggi dari frekuensi sinyal (output
penguat RF),yang seterusnya dicatukan ke mixer.
4. Mixer (pencampur)
Berperan untuk mencampur kedua frekuensi yang dicatukan kepada penguat RF dan osilator
local, yang hasilnya adalah frekuensi IF .
5. Limiter(pembatas)
Berfungsi untuk meredam amplitude gelombang yangsudah termodulasi (dari pemancar) agar
terbentuk sinyal FM murni (ber-amplitudo rata).
6. Detector FM
Merupakan blok penting dalam suatu penerima, karena berfungsi sebagai alat pendeteksi
perubahan frekuensi bermodulasi, menjadi frekuensi sinyal informasi (audio).

7. De-emphasis
Berfungsi untuk menekan frekuensi audio yang besarnya berlebihan (tinggi)yang berasal dari
pemancar.

8. AFC(Automatic Frequency Control = pengendali frekuensi otomatis)

Berfungsi untuk mengatur frekuensi osilator local secara otomatis,agar stabil.

9. Penguat audio
Berfungsi untuk memperkuat frekuensi audio agar dapat didengar pada pengeras suara.

Kelebihan dari frequency modulation adalah :

FM lebih tahan terhadap gangguan sehingga di pilih untuk sebagai modulasi standart untuk
frekuensi tinggi.
Noise lebih kecil (kualitas lebih baik).
Daya yang dibutuhkan lebih kecil.
Kekurangan dari frequency modulation adalah:
Modulasi frekuensi memerlukan bandwidth yang lebih lebar dari pada modulasi amplitudo.
