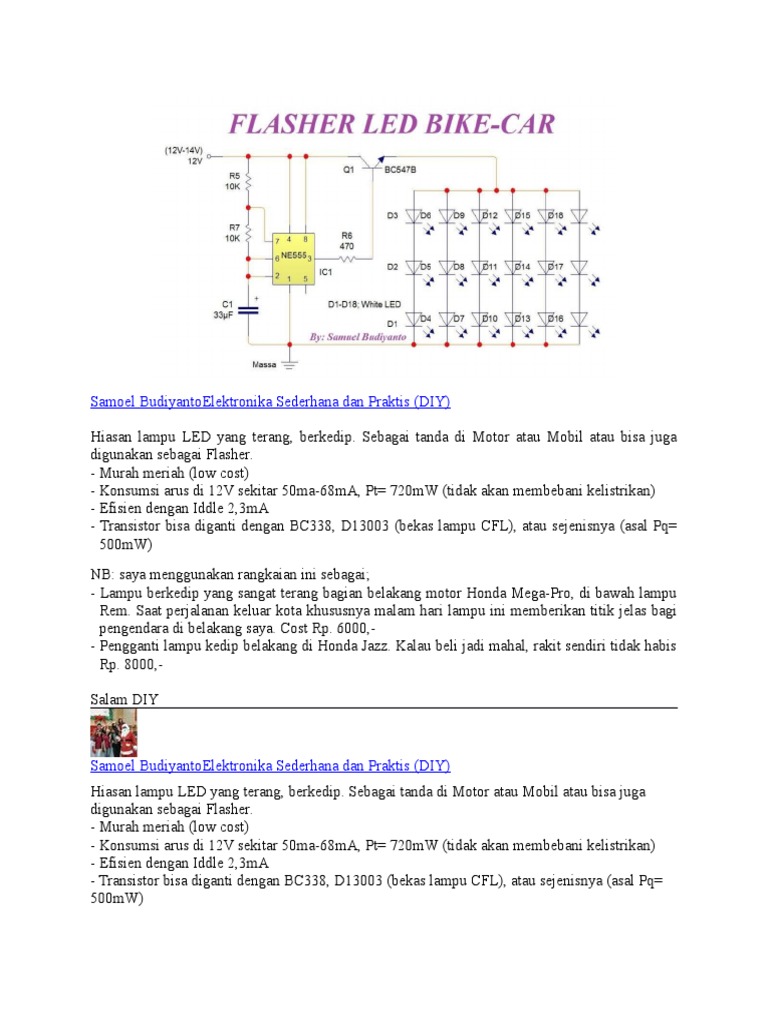

Samoel BudiyantoElektronika Sederhana dan Praktis (DIY)

Hiasan lampu LED yang terang, berkedip. Sebagai tanda di Motor atau Mobil atau bisa juga
digunakan sebagai Flasher.
- Murah meriah (low cost)
- Konsumsi arus di 12V sekitar 50ma-68mA, Pt= 720mW (tidak akan membebani kelistrikan)
- Efisien dengan Iddle 2,3mA
- Transistor bisa diganti dengan BC338, D13003 (bekas lampu CFL), atau sejenisnya (asal Pq=
500mW)
NB: saya menggunakan rangkaian ini sebagai;
- Lampu berkedip yang sangat terang bagian belakang motor Honda Mega-Pro, di bawah lampu
Rem. Saat perjalanan keluar kota khususnya malam hari lampu ini memberikan titik jelas bagi
pengendara di belakang saya. Cost Rp. 6000,-
- Pengganti lampu kedip belakang di Honda Jazz. Kalau beli jadi mahal, rakit sendiri tidak habis
Rp. 8000,-

Salam DIY

Samoel BudiyantoElektronika Sederhana dan Praktis (DIY)

Hiasan lampu LED yang terang, berkedip. Sebagai tanda di Motor atau Mobil atau bisa juga
digunakan sebagai Flasher.
- Murah meriah (low cost)
- Konsumsi arus di 12V sekitar 50ma-68mA, Pt= 720mW (tidak akan membebani kelistrikan)
- Efisien dengan Iddle 2,3mA
- Transistor bisa diganti dengan BC338, D13003 (bekas lampu CFL), atau sejenisnya (asal Pq=
500mW)
Salam DIY
Josceline Jessica Tan Buatkan WEB khusus bagi karya-karyamu Ko, sayang banget kalau
ilmumu ini numpuk dan yg udah terposting jadi tak terlihat lagi.... Semangat pak dosen
Ferye Satria amir#ne555 iya itu ic
Samoel Budiyanto Terimakasih atas tanggapan positif kawan-kawan
Amir Sanjaya: itu IC timer Kimban: ini sama sekali tidak didesain untuk LED HPL, driver
dan pembatasan arusnya pakai cara yg lain. Jangan dipaksakan, pasti rusak LED 3Wattnya...

Ferye Satria bc547?

Samoel Budiyanto Ya, BC547/BC337 is enough
Ferye Satria sips,trims kawan,pake yang bkas lampu j deh.mere cycle barang bekas aj
Raden Mas Janoko bukannya lampu kedip berbahaya ya buat pngendara lain dblakang ?
Samoel Budiyanto Ferye: pasang di motor pasti mantap!Janoko: makanya masangnya perlu
pakai bijaksana, konek ke kabel auto-switch rem atau backing light saja
Amir Sanjaya kalo ic ne555 aku kemaren disekolah buat bikin Flip flop tuh Mas maklum
masih dasar. Emang bisa yah dibikin gituan?
Samoel Budiyanto Sayang sekali, di kehidupan nyata NE555 bisa ikembangkan mjd ratusan
sistem design yg tidak akan diajarkan di tingkat Sekolah Menengah
Andreas Ardian Mantap. Bisa tunjukkan gambar jadinya, terutama casingnya. Kendala saya
buat lampu led hanya di casing, apalagi di kendaraan harus weatherproof
Samoel Budiyanto kalau mengurangi atau menambah harus satu strings (3 seri) Andreas:
tidak
Doctorimam maknyus. kalo kedipnya biar bisa diubah. apa bisa pake potensio ?
Samoel Budiyanto Doctorimam: R7 ganti POT 100K, C1 ganti 10uF
Pangestu Asmoro Nyimak
Witaratama maaf ane newbie gan..ini rangkaian flasher sama dengan lampu blitz atau
rangkaian flasher seperti lampu sein pada umumnya?
Hiasan lampu LED yang terang, berkedip. Sebagai tanda di Motor atau Mobil atau bisa juga
digunakan sebagai Flasher.
- Murah meriah (low cost)
- Konsumsi arus di 12V sekitar 50ma-68mA, Pt= 720mW (tidak akan membebani kelistrikan)
- Efisien dengan Iddle 2,3mA
- Transistor bisa diganti dengan BC338, D13003 (bekas lampu CFL), atau sejenisnya (asal Pq=
500mW)
. Agar kedipnya biar bisa diubah. bisa pake potensio ?
R7 ganti POT 100K, C1 ganti 10uF
Sebagaimana diketahui IC 555 adalah merupakan jenis timer yang dapat digunakan untuk berbagai keperluan diantaranya
adalah sebagai pengendali lampu flashing atau lampu kedap-kedip.Rangkaian lampu LED flasher ini bisa diparalel
menjadi 4 buah LED atau lebih.

Untuk mengatur lalu lintas kendaraan di persimpangan salah satunya

adalah dengan Penerapan Lampu atau kita mengenalnya sebagai Lampu
Lalu lintas. Dengan adanyaLampu Lalu Lintas maka pengaturan lalu lintas
di persimpangan menjadi mudah dan otomatis tanpa bantuan manusia
dan bisa bekerja selama 24 jam nonstop. Kendaraan akan silih berganti
memasuki persimpangan dan ada yang berhenti sesuai dengan warna
lampu. Misalnya warna lampu merah untuk berhenti, warna lampu hijau
untuk maju/jalan dan warna lampu kuning untuk hati hati karena waktu
jalan akan segera habis. Lama menyala lampu bisa disetel tergantung
situasi lalu lintas. Bagi anda yang tertarik untuk membuat lampu lalu
lintas berikut ini rangkaiannya:

Advertiser

Rangkaian Lampu Lalu Lintas ini jantungnya adalah IC Timer

555model astable dan outputnya masuk ke IC counter 4017. Untuk
mengatur waktu menyala digunakan potensiometer 1M dan sebagai
catu daya menggunakan baterai 9 Volt. Untuk menggunakan lampu
listrik anda bisa menambahkan rangkaian driver relay pada output
counter Resistor 470 ohm.
