PROGRAM STUDI

Laboratorium Pengujian
DIPLOMA IV PERANCANGAN JALAN
Geoteknik Terapan
DAN JEMBATAN

JURUSAN TEKNIK SIPIL POLITEKNIK NEGERI PADANG

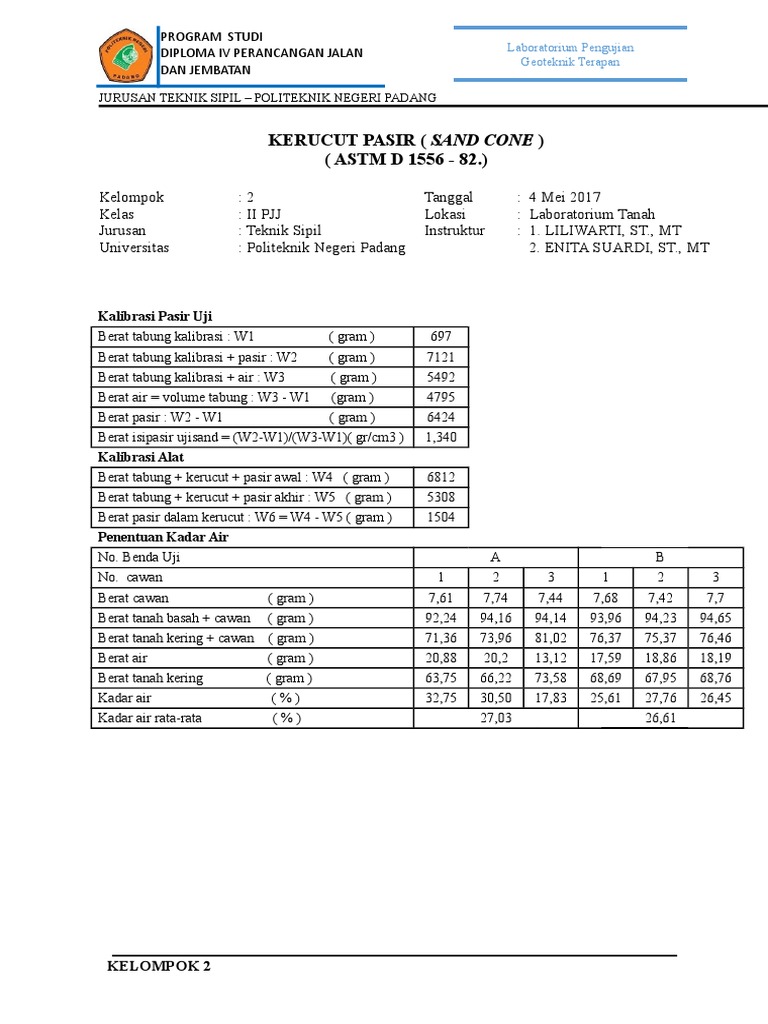

KERUCUT PASIR ( SAND CONE )

( ASTM D 1556 - 82.)

Kelompok :2 Tanggal : 4 Mei 2017

Kelas : II PJJ Lokasi : Laboratorium Tanah
Jurusan : Teknik Sipil Instruktur : 1. LILIWARTI, ST., MT
Universitas : Politeknik Negeri Padang 2. ENITA SUARDI, ST., MT

Kalibrasi Pasir Uji

Berat tabung kalibrasi : W1 ( gram ) 697
Berat tabung kalibrasi + pasir : W2 ( gram ) 7121
Berat tabung kalibrasi + air : W3 ( gram ) 5492
Berat air = volume tabung : W3 - W1 (gram ) 4795
Berat pasir : W2 - W1 ( gram ) 6424
Berat isipasir ujisand = (W2-W1)/(W3-W1)( gr/cm3 ) 1,340
Kalibrasi Alat
Berat tabung + kerucut + pasir awal : W4 ( gram ) 6812
Berat tabung + kerucut + pasir akhir : W5 ( gram ) 5308
Berat pasir dalam kerucut : W6 = W4 - W5 ( gram ) 1504
Penentuan Kadar Air
No. Benda Uji A B
No. cawan 1 2 3 1 2 3
Berat cawan ( gram ) 7,61 7,74 7,44 7,68 7,42 7,7
Berat tanah basah + cawan ( gram ) 92,24 94,16 94,14 93,96 94,23 94,65
Berat tanah kering + cawan ( gram ) 71,36 73,96 81,02 76,37 75,37 76,46
Berat air ( gram ) 20,88 20,2 13,12 17,59 18,86 18,19
Berat tanah kering ( gram ) 63,75 66,22 73,58 68,69 67,95 68,76
Kadar air (%) 32,75 30,50 17,83 25,61 27,76 26,45
Kadar air rata-rata (%) 27,03 26,61

KELOMPOK 2
 PROGRAM STUDI
Laboratorium Pengujian
DIPLOMA IV PERANCANGAN JALAN
Geoteknik Terapan
DAN JEMBATAN

JURUSAN TEKNIK SIPIL POLITEKNIK NEGERI PADANG

Pengujian di lapangan
Sample 1 2
Berat tabung+kerucut+pasir sebelum pengujian:W8 (gram) 6767 6750
Berat tabung+kerucut+pasir setelah pengujian:W9 (gram) 2565 2311
Berat pasir dalam lubang & kerucut : W8 - W9 ( gram ) 4202 4439
Berat pasir dalam kerucut : W6 ( gram ) 1504 1504
Berat pasir dalam lubang : W11 = (W8-W9 )-W6 ( gram ) 2698 2935
Berat isi pasir : sand ( gr/cm3 ) 1,34 1,34
Volume lubang : Vh = W11 / sand ( cm3 ) 2013,43 2190,30
Berat tanah basah : W7 ( gram ) 3016 3281
Berat isi tanah basah : wet = W7 / Vh ( gr/cm3 ) 1,50 1,50
Kadar air : w ( %) 27,03 26,61
Berat isi tanah kering : dry =wet / ( 1+ w ) ( gr/cm3 ) 1,18 1,18
Derajat kepadatan di lapangan : DR = d field / lab. ( % ) 84,11 84,39
DR rata-rata (%) 84,25

Beradasarkan pengujian yang telah dilakukan, diperoleh data sebagai berikut:

Untuk sampel 1
a. Berat tabung (W1) = 697 gram
b. Berat tabung + pasir penuh (W2) = 7121 gram
c. Berat tabung + air (W3) = 5492 gram
d. Berat tabung + pasir awal (W4) = 6812 gram
e. Berat tabung + pasir sisa (W5) = 5308 gram
f. Berat pasir dalam kerucut (W6) = 1504 gram
g. Berat tanah hasil galian (W7) = 3016 gram
h. Berat tabung + kerucut + pasir sebelum diuji (W8) = 6767 gram
i. Berat tabung + kerucut + pasir sesudah diuji (W9) = 2565 gram

W Pasir dalam lubang = ( W8 W9) W6

= (6767 2565) - 1504
= 2698 gram

V lubang = W pasir dalam lubang / pasir

= 2698 gr /1,34gr/cm3
= 2013,43 gr/cm3

Menentukan berat isi

b = W7 /V lubang = 3016 gr / 2013,43 cm3 = 1,50gr/cm3
lap = b / (1+w) = 1,5 gr/cm3/ (1+ 0,2703) = 1,18
Lab = 1,402
DerajatKepadatan = lap / lab x 100 %= (1,18/1,402)x 100%
= 84,11 %
Catatan :
-
Berat isi tanah kering maksimum dari pengujian pemadatan di laboratorium ( d lab. ) =
1,402 kg/cm2
KELOMPOK 2
 PROGRAM STUDI
Laboratorium Pengujian
DIPLOMA IV PERANCANGAN JALAN
Geoteknik Terapan
DAN JEMBATAN

JURUSAN TEKNIK SIPIL POLITEKNIK NEGERI PADANG

Kesimpulan :
-
Berdasarkan pengujian sand cone yang telah dilakukan, didapatkan nilai derajat
kepadatan dilapangan sebesar 84,25 %. Nilai ini tidak memenuhi standar nilai derajat
kepadatan,yaitu 90 %. Hal ini wajar terjadi karena tanah yang diambil sebagai sampel
adalah tanah yang belum di padatkan.

Anggota : 1. Agusmanto (1511051012) Persetujuan Instruktur

2. Findo Eka Sada S. (1511051016)
3. Firdaus Putra (1511051013)
4. Nadira Sastri (1511052012) ( ... )
