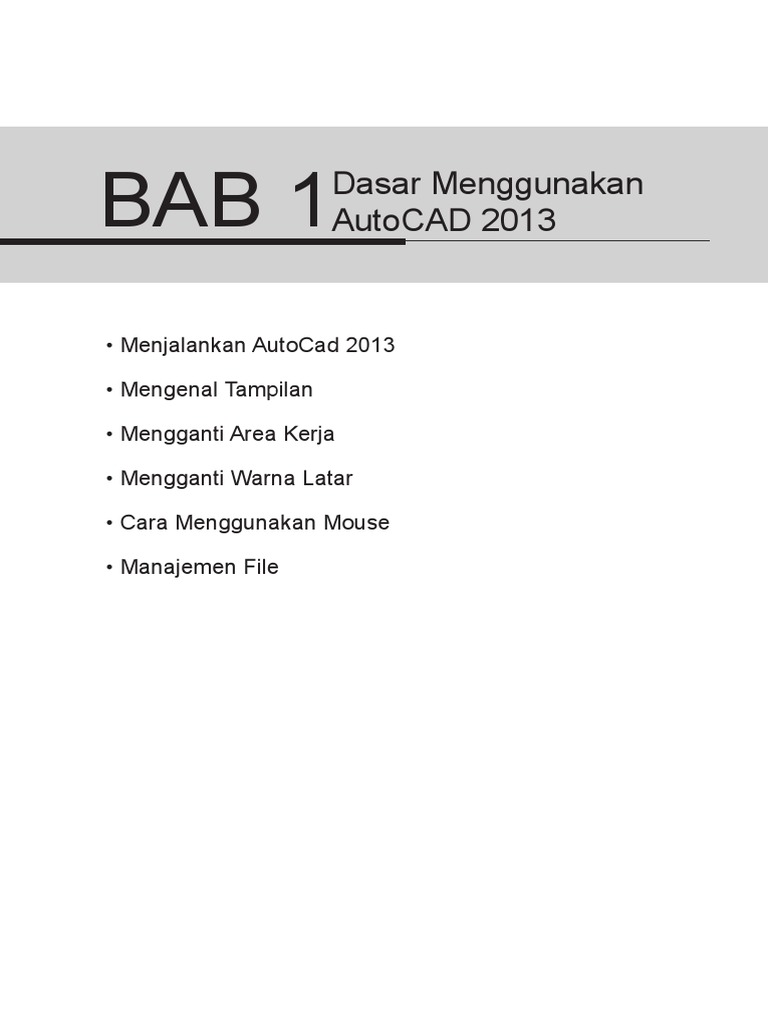

BAB 1 Dasar Menggunakan

AutoCAD 2013

Menjalankan AutoCad 2013

Mengenal Tampilan

Mengganti Area Kerja

Mengganti Warna Latar

Cara Menggunakan Mouse

Manajemen File
AutoCAD 2013

MenjalankanAutoCAD2013
Ketika mulai menggunakan aplikasi AutoCAD 2013, langkah pertama yang
harus anda lakukan sebelum dapat menggunakannya adalah menjalan
kannya. Untuk menjalankan aplikasi tersebut ikutilah langkah-langkah
berikut ini :

1. Klik start
2. Klik All Programs
3. Klik Autodesk
4. Klik AutoCAD 2009

Selain menggunakan cara diatas, anda juga dapat menjalankan aplikasi

AutoCAD 2013 dengan klik pada shortcut AutoCAD yang terdapat
di dekstop.

MengenalTampilan
Setelah anda menjalankan aplikasi AutoCAD 2013, maka anda akan
mendapatkan tampilan layar terlihat seperti pada gambar berikut ini.
1 2
3

5
6
7
Gambar 1.1 Tampilan awal Autocad 2013

2
 BAB 1 : Dasar Menggunakan AutoCAD 2013

Pada versi AutoCAD 2013 terdapat beberapa perubahan yaitu tampilan

dan tools yang dikelompokkan ke dalam ribbon. Untuk lebih jelasnya ba-
calah penjelasan berikut ini :

Menu Browser

Adalah sebuah tombol yang mempunyai menu pilihan untuk memberikan

perintah pada AutoCAD 2013 seperti menyimpan, membuka, mencetak
file dan sebagainya. Tombol ini berfungsi sama seperti menu file yang ada
pada versi sebelumnya.

01 Quick Access Toolbar

Adalah kumpulan tool yang digunakan saat menggambar menggunakan

aplikasi AutoCAD, seperti menyimpan file, membuka file, undo, redo dan
sebagainya.

02 Tab Menu
Merupakan pengganti menu bar yang pernah ada pada versi sebelumnya.
Pada Tab menu ini terdapat perintah-perintah yang dikelompokan ber-
dasarkan jenis penggunaannya.

03 Ribbon
Merupakan kumpulan alat/tools yang telah dikelompokkan dalam katego-
ri tertentu untuk mempermudah menggambar dengan AutoCAD.

04 Area Gambar
Area gambar/Drawing area adalah tempat untuk menggambar pada ap-
likasi AutoCAD.

05 Command Line
Untuk memberikan perintah pada AutoCAD, selain menggunakan kumpu-
lan tools yang ada pada ribbon, anda dapat pula mengetikkannya langsung
pada Command Line.

3
AutoCAD 2013

06 Status Bar
Merupakan baris status yang memberikan informasi tentang apa yang
sedang anda kerjakan, pada status bar ini terdapat pula beberapa peng-
aturan fungsi-fungsi penting seperti osnap, snap, grid, dll.

07 Workspace Bar

Merupakan baris berisi icon untuk mengganti jenis workspace yang akan
digunakan seperti workspace Autocad 2D, 3D Modeling, Autocad Classic
atau 3D Basic.

Catatan

Beberapa perintah pada AutoCAD yang anda ketik pada command line, dapat
pula diakses dengan hanya mengetikkan inisialnya saja. Seperti perintah LINE
dapat dijalankan hanya dengan mengetikkan huruf L pada keyboard.

MenggantiAreaKerja

Klik salah satu

Workspace yang
dituju

Gambar 1.2 Workspace Switching pada workspace bar

Tampilan aplikasi AutoCAD 2013 tidak jauh berbeda dengan tampilan

pada versi sebelumnya. Anda tetap dapat mengganti tampilan area kerja
pada AutoCAD dengan cara Klik toolbox AutoCAD switching pada Status
bar kemudian klik sub menu AutoCAD Classic.

4
 BAB 1 : Dasar Menggunakan AutoCAD 2013

MenggantiWarnaLatar

Gambar 1.3 Mengganti warna latar

Warna latar belakang area gambar pada AutoCAD identik dengan warna
hitam, anda dapat menggantinya dengan warna yang lain sesuai dengan
selera. Adapun langkah untuk mengganti warna latar dari area gambar
adalah Klik kanan pada area gambar, klik sub menu tools. Pada jendela
yang tampil, klik tab display, lalu klik tombol color dan pilih warna yang
akan digunakan.

Pilih panel Display

Klik Panel Color

Gambar 1.4 Cara mengganti warna latar

5
AutoCAD 2013

Pilih warna pada

Klik Apply & panel Color
Close setelahnya

Gambar 1.5 Cara mengganti warna latar

CaraMenggunakanMouse
Sebelum anda mulai menggambar menggunakan aplikasi AutoCAD, anda
perlu mengetahui cara penggunaan mouse ketika menggunakan aplikasi
ini. Kebanyakan dari mouse yang digunakan saat ini memiliki tombol scroll
dibagian tengah, ada beberapa fungsi penting pada tombol ini, fungsi-
fungsi tersebut antara lain :

Scroll untuk memperbesar/kecil

gambar(zoom in/zoom out), jika
ditekan berfungsi sebagai Hand/Pan
untuk memindahkan area gambar

Tombol kiri mouse untuk Tombol kanan mouse

memilih/seleksi untuk memilih fungsi/
perintah

Gambar 1.6 Fungsi Mouse

6
 BAB 1 : Dasar Menggunakan AutoCAD 2013

Keterangan

a. Memperbesar Gambar

Untuk memperbesar gambar, dapat dilakukan dengan cara menggulung

tombol scroll ke arah depan pada gambar yang akan diperbesar.

b. Memperkecil Gambar

Untuk memperkecil gambar, lakukanlah dengan menggulung tombol scroll

ke arah belakang.

c. Memindahkan Area Gambar

Berikutnya jika anda ingin memindahkan area gambar, lakukanlah dengan

cara mengklik tombol Scroll dan tahan kemudian drag ke tempat yang di-
inginkan. Hal ini akan mengakibatkan area gambar berpindah ke tujuan
anda mendrag mouse.

Manajemen File
Salah satu hal yang penting dalam menggunakan sebuah aplikasi adalah
manajemen file, yaitu proses penyimpanan dan pembukaan file kerja.
Berikut adalah langkah-langkah untuk melakukannya.

a. Menyimpan file

Untuk melakukan penyimpanan file, lakukan dengan cara Klik menu File
Kemudian klik Save. Pada jendela yang tampil, tentukan lokasi penyim-
panan dan ketik nama file pada bagian file name. Kemudian klik tombol
Save untuk menyimpannya.

b. Membuka file

Sedangkan jika anda ingin membuka file yang pernah disimpan sebelum-
nya, dapat dilakukan dengan cara klik menu File, Kemudian klik Open. Pada
jendela yang tampil, tentukan lokasi tempat file disimpan, kemudian klik
nama file yang akan dibuka lalu klik tombol Open untuk membukanya.
