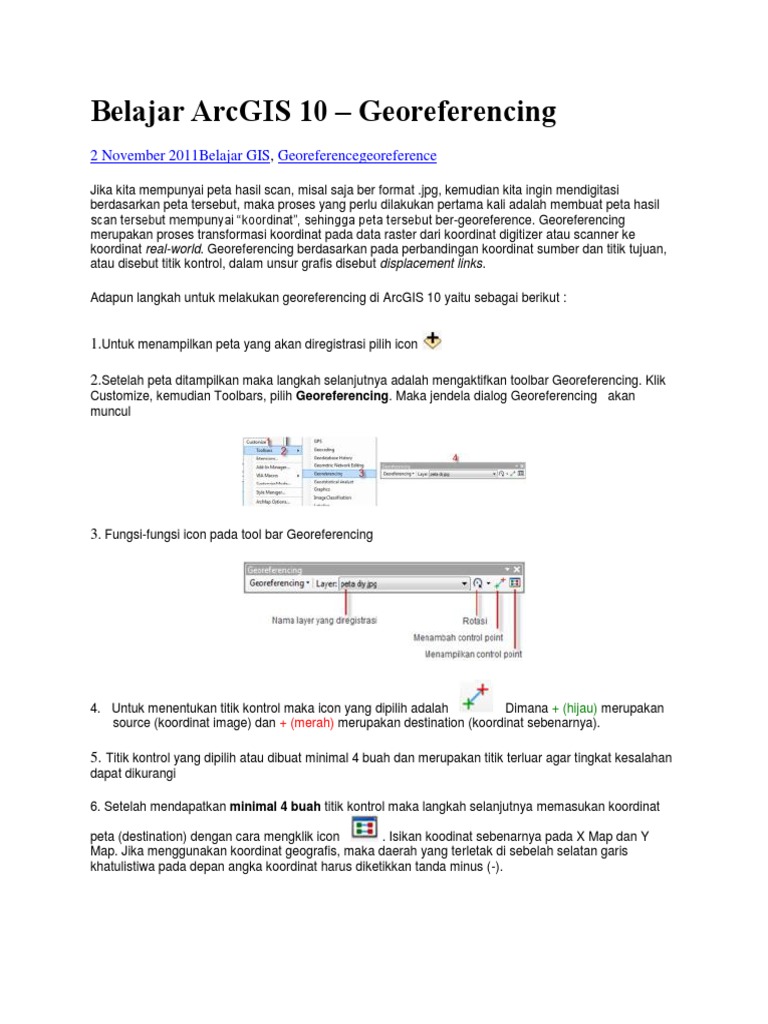

Belajar ArcGIS 10 – Georeferencing

2 November 2011Belajar GIS, Georeferencegeoreference

Jika kita mempunyai peta hasil scan, misal saja ber format .jpg, kemudian kita ingin mendigitasi
berdasarkan peta tersebut, maka proses yang perlu dilakukan pertama kali adalah membuat peta hasil
scan tersebut mempunyai “koordinat”, sehingga peta tersebut ber-georeference. Georeferencing
merupakan proses transformasi koordinat pada data raster dari koordinat digitizer atau scanner ke
koordinat real-world. Georeferencing berdasarkan pada perbandingan koordinat sumber dan titik tujuan,
atau disebut titik kontrol, dalam unsur grafis disebut displacement links.

Adapun langkah untuk melakukan georeferencing di ArcGIS 10 yaitu sebagai berikut :

1.Untuk menampilkan peta yang akan diregistrasi pilih icon

2.Setelah peta ditampilkan maka langkah selanjutnya adalah mengaktifkan toolbar Georeferencing. Klik
Customize, kemudian Toolbars, pilih Georeferencing. Maka jendela dialog Georeferencing akan
muncul

3. Fungsi-fungsi icon pada tool bar Georeferencing

4. Untuk menentukan titik kontrol maka icon yang dipilih adalah Dimana + (hijau) merupakan
source (koordinat image) dan + (merah) merupakan destination (koordinat sebenarnya).

5. Titik kontrol yang dipilih atau dibuat minimal 4 buah dan merupakan titik terluar agar tingkat kesalahan
dapat dikurangi

6. Setelah mendapatkan minimal 4 buah titik kontrol maka langkah selanjutnya memasukan koordinat

peta (destination) dengan cara mengklik icon . Isikan koodinat sebenarnya pada X Map dan Y
Map. Jika menggunakan koordinat geografis, maka daerah yang terletak di sebelah selatan garis
khatulistiwa pada depan angka koordinat harus diketikkan tanda minus (-).
 7. Setelah koordinat peta dimasukkan maka peta yang akan didigitasi telah memiliki koordinat yang
sebenarnya.
8. Agar georeferencing yang dilakukan dapat permanen maka pilih Georeferencing -> Update
Georeferencing. Atau jika akan disave menjadi format lain, dapat dilakukan dengan cara klik
Georeferencing, pilih Rectify maka akan muncul jendela Save As.Jika sudah disetting, klik Save.

Catatan

Pengisian koordinat destination juga dapat dilakukan dengan cara klik kanan pada saat menentukan
control point (klik kiri untuk source kemudian klik kanan untuk destination) pilih input X and Y lalu
masukkan koordinat sebenarnya

Registrasi Image Menggunakan ArcGIS

Georeferencing adalah proses penempatan objek berupa raster atau image yang belum
mempunyai acuan system koordinat ke dalam system koordinat dan proyeksi tertentu. Salah
satu cara membuat data SIG adalah dengan mendigitasi data raster. Beberapa teknik untuk
mendigit data, dan pada umumnya terbagi atas dua kelompok yaitu:

- mendigitasi data menggunakan alat yang disebut digitizer

- digitasi dengan menggunakan layer Komputer dan mouse yang kita sebut digitasi on screen
 Sebelum mendigit data kita harus melakukan registrasi citra yaitu memberikan data koordinat
pada citra atau image sehingga citra tersebut memiliki posisi geografis.

Secara umum tahapan georeferencing (dengan menggunakan ArcMap) pada

data raster adalah sbb:

a. Tambahkan data raster yang akan ditempatkan pada system koordinat dan proyeksi tertentu.
b. Tambahkan titik control pada data raster yang dijadikan sebagai titik ikat dan diketahui nilai
koordinatnya.
c. Simpan informasi georeferensi jika pengikatan obyek ke georeference sudah dianggap benar.

Tampilan awal ArcGIS

Buka Peta yang akan diregistrasi dengan menggunakan menu file – add data, sehingga muncul
peta disebelah kanan (seperti yang diperlihatkan pada gambar di bawah ini), namun peta ini
belum memiliki koordinat, perhatikan pada pojok kanan bawah (unknown units)

Pilih menu add control point pada pojok kanan atas, daerah yang diarsir
Perbesar peta dengan menggunakan menu zoom out untuk memudahkan melihat koordinat
peta, klik koordinat yang diketahui untuk melakukan input nilai X & Y

Input nilai X & Y

Klik kanan pada peta yang diregistrasi dan pilih menu zoom to layer untuk menampilkan peta
Klik menu Rectify

Setelah tadi dilakukan save maka add peta yang telah diregistrasi tadi dengan menggunakan
tanda (+) atau dari menu file – add data…perhatikan daerah yang diarsir pada sudut kanan
bawah, peta telah memiliki koordinat
sumber: http://geoexplore-energy.blogspot.com/2009/11/registrasi-peta-dengan-arcgis.html
