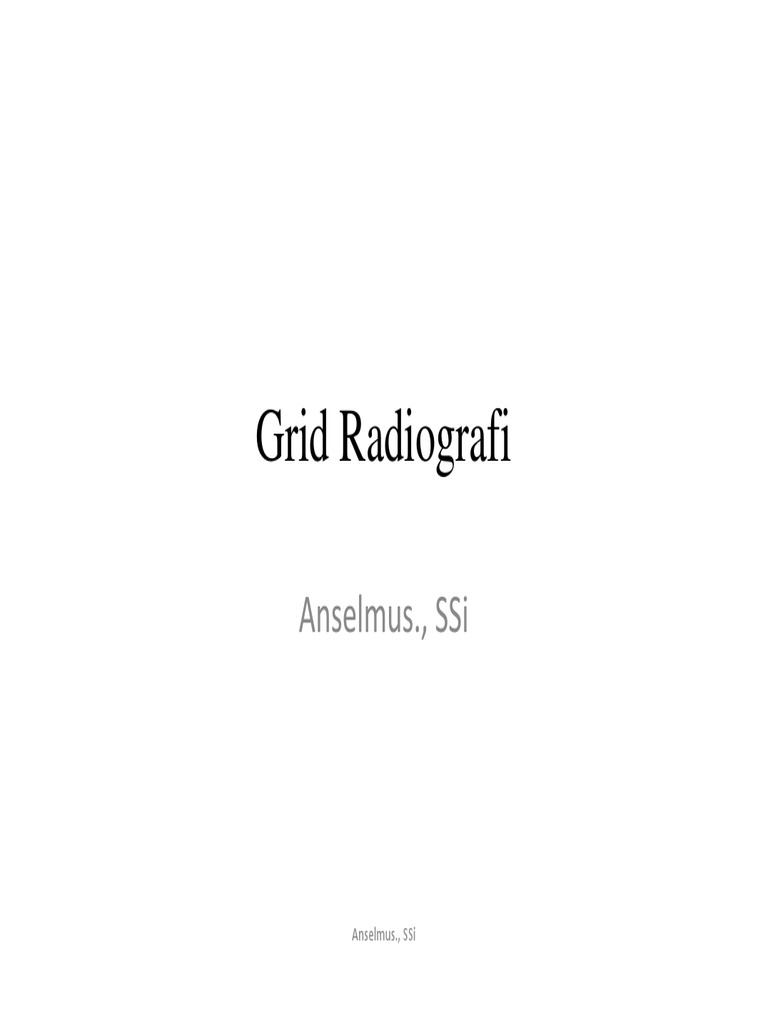

Grid Radiografi

Anselmus., SSi

Anselmus., SSi
 Definisi
• Grid adalah suatu alat yang berfungsi menaikkan
kontras radiografi dengan cara menyerap radiasi
hambur dan - semakin besar grid ratio, semakin
bagus karena radiasi hambur akan semakin kecil.
• perbandingan 2 buah grid ratio
• meneruskan radiasi primer
• Grid pertamakali ditemukan oleh Dr. Gustav
Bucky (1913) kemudian disempurnakan lagi oleh
radiologis dari chicago bernama Dr. Hocles Potter
(1920) dengan cara mengatur jarak Al dan Pb
menjadi lebih rapat dan lebih kecil
Anselmus., SSi
 GRID RATIO

• perhatikan gambar berikut:

Anselmus., SSi
• Grid Ratio adalah perbandingan antara tinggi
Pb dengan jarak antara Pb 1 dengan Pb yang
lain
• Contoh Grid Ratio 5:1, 6:1, 8:1, 10:1, 12:1

Anselmus., SSi
Prinsip kerja
grid:

Anselmus., SSi
• - radiasi primer setelah melewati objek akan
menimbulkan radiasi hambur
• - radiasi hambur akan diserap oleh Pb, radiasi
primer sepenuhnya digunakan untuk
• - semakin besar grid ratio, semakin bagus
karena radiasi hambur akan semakin kecil.
• perbandingan 2 buah grid ratio
• pencatatan bayangan pada IR
Anselmus., SSi
 . High Ratio Grid
• perhatikan gambar berikut:

Anselmus., SSi
 Low Ratio Grid
• perhatikan gambar berikut:
• Grid dengan rasio yang lebih tinggi lebih effektif dibandingkan dengan rasio yang lebih
rendah karena sudut deviasi yang lebih kecil dan jarak antar Pb yang lebih rapat.

Anselmus., SSi
 TIPE GRID BERDASARKAN
PERGERAKANNYA

• 1. Stationary Grid / Lysolm / Grid Diam

• yaitu grid yang diam saat eksposi
• 2. Moving Grid / Bucky / Grid Bergerak
• yaitu grid yang bergerak saat eksposi

Anselmus., SSi
 TIPE GRID BERDASARKAN
BENTUK DAN KONSTRUKSINYA
• 1. Grid Linear
• lead strip antara aluminium dan Pb sejajar. grid ini
mempunyai keterbatasan pemakaian yaitu pada pemakaian
FFD tertentu dapat terjadi gambaran seperti underexpose.
• 2. Crossed Grid
• yaitu 2 buah grid linear yang ditumpuk secara tegak lurus.
grid ini didesain untuk menyerap lebih banyak radiasi
hambur.
• 3. Focussed Grid
• letak dari lead strip miring. grid dari ujung ketengah grid
searah menuju suatu fokus sehingga sinar obligue masih
bisa lewat melalui lempengan aluminium (interspace)

Anselmus., SSi
 Kesalahan penggunaan grid

• Off level
• posisi grid diletakkan tidak tepat pada posisi yang sebenarnya karena posisi grid
miring sehingga radiasi primer lebih banyak diserap.
• seperti nampak pada gambar berikut:

Anselmus., SSi
 Off Center
• penempatan CR tidak tepat pada grid, sehingga posisi sinar tidak rata. hal ini
mengakibatkan distribusi radiasi yang berbeda sehingga mengakibatkan gambaran
ada yang hitam dan putih.
• seperti nampak pada gambar berikut:

Anselmus., SSi
 . Off Focus
• terjadi karena pemilihan FFD yang kurang tepat (terlalu jauh atau dekat) sehingga
densitas gambaran tidak sama antara bagian tengah dan pinggir. hal ini
menyebabkan banyak sinar primer yang diserap di daerah pinggir.
• seperti nampak pada gambar berikut:

Anselmus., SSi
 Upside Down

• terjadi karena pemakaian grid terbalik

• seperti nampak pada gambar berikut:

Anselmus., SSi
