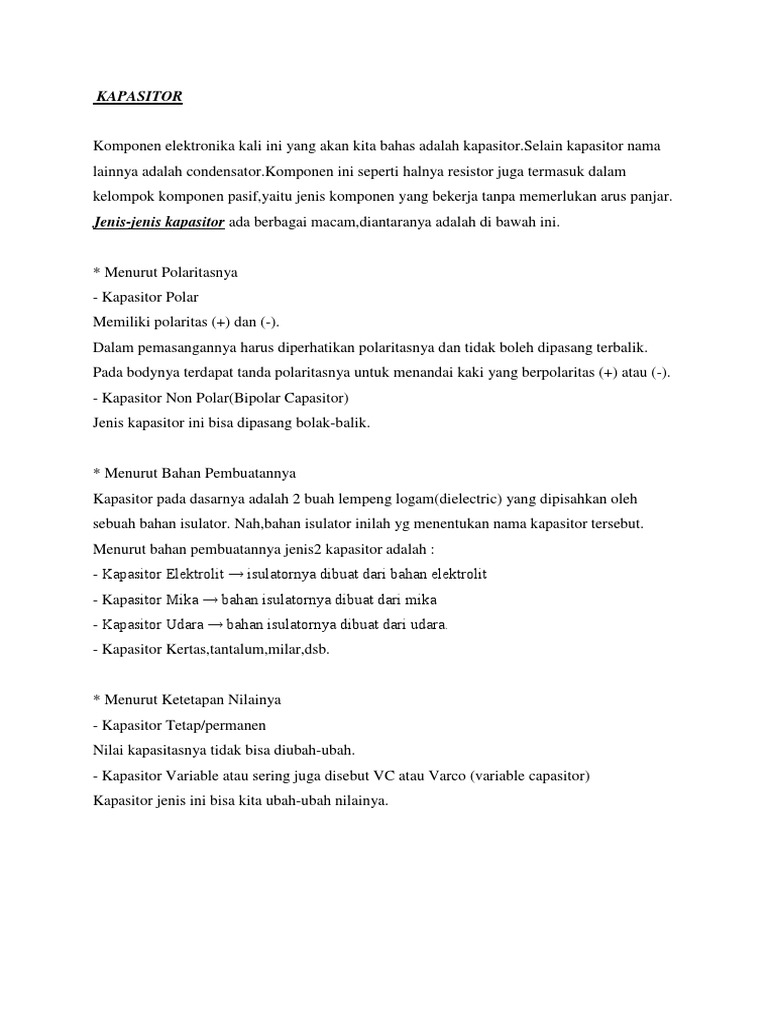

KAPASITOR

Komponen elektronika kali ini yang akan kita bahas adalah kapasitor.Selain kapasitor nama
lainnya adalah condensator.Komponen ini seperti halnya resistor juga termasuk dalam
kelompok komponen pasif,yaitu jenis komponen yang bekerja tanpa memerlukan arus panjar.
Jenis-jenis kapasitor ada berbagai macam,diantaranya adalah di bawah ini.

* Menurut Polaritasnya
- Kapasitor Polar
Memiliki polaritas (+) dan (-).
Dalam pemasangannya harus diperhatikan polaritasnya dan tidak boleh dipasang terbalik.
Pada bodynya terdapat tanda polaritasnya untuk menandai kaki yang berpolaritas (+) atau (-).
- Kapasitor Non Polar(Bipolar Capasitor)
Jenis kapasitor ini bisa dipasang bolak-balik.

* Menurut Bahan Pembuatannya

Kapasitor pada dasarnya adalah 2 buah lempeng logam(dielectric) yang dipisahkan oleh
sebuah bahan isulator. Nah,bahan isulator inilah yg menentukan nama kapasitor tersebut.
Menurut bahan pembuatannya jenis2 kapasitor adalah :
- Kapasitor Elektrolit → isulatornya dibuat dari bahan elektrolit
- Kapasitor Mika → bahan isulatornya dibuat dari mika
- Kapasitor Udara → bahan isulatornya dibuat dari udara.
- Kapasitor Kertas,tantalum,milar,dsb.

* Menurut Ketetapan Nilainya

- Kapasitor Tetap/permanen
Nilai kapasitasnya tidak bisa diubah-ubah.
- Kapasitor Variable atau sering juga disebut VC atau Varco (variable capasitor)
Kapasitor jenis ini bisa kita ubah-ubah nilainya.
Fungsi kapasitor adalah untuk menyimpan arus/tegangan listrik. Untuk arus DC kapasitor
berfungsi sebagai isulator/penahan arus listrik, sedangkan untuk arus AC berfungsi sebagai
konduktor/melewatkan arus listrik.
Dalam penerapannya kapasitor digunakan sebagai filter/penyaring,perata tegangan DC pada
pengubah AC to DC,pembangkit gelombang ac atau oscilator dsb.

Nilai kapasitor dapat kita lihat pada tulisan yang terdapat pada body-nya, misalnya 10 uF/16
V artinya nilai kapasitor itu adalah 10 mikro Farad dan bisa bekerja pada tegangan maximal
16 V,jika melebihi 16 V maka kapasitor ini akan mengalami 'break down' alias ko'it:-).
Farad adalah satuan nilai kapasitas dari kapasitor.
1 uF → 1 mikro Farad = 1 x 10 pangkat (-6) Farad = 0.000001 Farad
1 nF → 1 nano farad = 1 x 10 pangkat (-9) Farad
1 pF → 1 piko Farad = 1 x 10 pangkat (-12) Farad

# Kode Angka Pada Kapasitor

Untuk kapasitor yang nilai kapasitasnya di bawah 1 uF biasanya nilai kapasitasnya dituliskan
dalam kode angka.
Contoh :
1. 104 → 10 x 10 pangkat 4 (dalam satuan piko Farad) = 100000 pF atau 100 nF atau 0.1 uF
2. 222 → 22 x 10 pangkat 2 (pF) = 2200 pF atau 2.2 nF
* caranya adalah kita tulis ulang 2 angka pertama,kemudian kita kalikan dengan 10 pangkat
angka terakhirnya.
3. 4n7 → 4.7 nano Farad
4. 2p5 → 2.5 piko Farad

Kapasitor yang bernilai di bawah 1 uF umumnya adalah jenis non polar,kecuali yang jenis
elektrolit.
KAPASITOR (KONDENSATOR)
Kapasitor (Kondensator) yang dalam rangkaian elektronika dilambangkan dengan huruf “C”
adalah suatu alat yang dapat menyimpan energi/muatan listrik di dalam medan listrik, dengan
cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kapasitor ditemukan
oleh Michael Faraday (1791-1867). Satuan kapasitor disebut Farad (F). Satu Farad = 9 x
1011 cm2 yang artinya luas permukaan kepingan tersebut.
Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan
dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas
dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif
akan mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-
muatan negatif terkumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat
mengalir menuju ujung kutub negatif dan sebaliknya muatan negatif tidak bisa menuju ke
ujung kutub positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan
elektrik ini tersimpan selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas,
phenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di
awan.
1.1. Kapasitansi
Kapasitansi didefinisikan sebagai kemampuan dari suatu kapasitor untuk dapat
menampung muatan elektron. Coulombs pada abad 18 menghitung bahwa 1 coulomb =
6.25 x 1018 elektron. Kemudian Michael Faraday membuat postulat bahwa sebuah
kapasitor akan memiliki kapasitansi sebesar 1 farad jika dengan tegangan 1 volt dapat
memuat muatan elektron sebanyak 1 coulombs. Dengan rumus dapat ditulis :
Q=CV
Q = muatan elektron dalam C (coulombs)
C = nilai kapasitansi dalam F (farad)
V = besar tegangan dalam V (volt)
Dalam praktek pembuatan kapasitor, kapasitansi dihitung dengan mengetahui luas area
plat metal (A), jarak (t) antara kedua plat metal (tebal dielektrik) dan konstanta (k) bahan
dielektrik. Dengan rumus dapat di tulis sebagai berikut :
C = (8.85 x 10-12) (k A/t)
Berikut adalah tabel contoh konstanta (k) dari beberapa bahan dielektrik yang
disederhanakan.

Untuk rangkaian elektronik praktis, satuan farad adalah sangat besar sekali. Umumnya
kapasitor yang ada di pasaran memiliki satuan : µF, nF dan pF.
1 Farad = 1.000.000 µF (mikro Farad)
1 µF = 1.000.000 pF (piko Farad)
1 µF = 1.000 nF (nano Farad)
1 nF = 1.000 pF (piko Farad)
1 pF = 1.000 µµF (mikro-mikro Farad)
1 µF = 10-6 F
1 nF = 10-9 F
1 pF = 10-12 F
 Konversi satuan penting diketahui untuk memudahkan membaca besaran sebuah
kapasitor. Misalnya 0.047µF dapat juga dibaca sebagai 47nF, atau contoh lain 0.1nF sama
dengan 100pF.
Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta
memiliki cairan elektrolit dan biasanya berbentuk tabung.

Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak
mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih
berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju yang sering disebut
kapasitor (capacitor).

2.2 Wujud dan Macam Kondensator

Berdasarkan kegunaannya kondensator di bagi menjadi :
1. Kondensator tetap (nilai kapasitasnya tetap tidak dapat diubah)
2. Kondensator elektrolit (Electrolit Condenser = Elco)
3. Kondensator variabel (nilai kapasitasnya dapat diubah-ubah)
Pada kapasitor yang berukuran besar, nilai kapasitansi umumnya ditulis dengan angka yang
jelas. Lengkap dengan nilai tegangan maksimum dan polaritasnya. Misalnya pada kapasitor
elco dengan jelas tertulis kapasitansinya sebesar 100µF25v yang artinya kapasitor/
kondensator tersebut memiliki nilai kapasitansi 100 µF dengan tegangan kerja maksimal yang
diperbolehkan sebesar 25 volt.
Kapasitor yang ukuran fisiknya kecil biasanya hanya bertuliskan 2 (dua) atau 3 (tiga) angka
saja. Jika hanya ada dua angka, satuannya adalah pF (pico farads). Sebagai contoh, kapasitor
yang bertuliskan dua angka 47, maka kapasitansi kapasitor tersebut adalah 47 pF. Jika ada 3
digit, angka pertama dan kedua menunjukkan nilai nominal, sedangkan angka ke-3 adalah
faktor pengali. Faktor pengali sesuai dengan angka nominalnya, berturut-turut 1 = 10, 2 =
100, 3 = 1.000, 4 = 10.000, 5 = 100.000 dan seterusnya.
 Contoh :

Untuk kapasitor polyester nilai kapasitansinya bisa diketahui berdasarkan warna seperti pada
resistor.

Contoh :

Misalnya jika tertulis 104 X7R, maka kapasitansinya adalah 100nF dengan toleransi +/-15%.
Sekaligus diketahui juga bahwa suhu kerja yang direkomendasikan adalah antara -55Co
sampai +125Co .

Dari penjelasan di atas bisa diketahui bahwa karakteristik kapasitor selain kapasitansi juga
tak kalah pentingnya yaitu tegangan kerja dan temperatur kerja. Tegangan kerja adalah
tegangan maksimum yang diijinkan sehingga kapasitor masih dapat bekerja dengan baik.
Misalnya kapasitor 10uF25V, maka tegangan yang bisa diberikan tidak boleh melebihi 25
volt dc. Umumnya kapasitor-kapasitor polar bekerja pada tegangan DC dan kapasitor non-
polar bekerja pada tegangan AC. Sedangkan temperatur kerja yaitu batasan temperatur
dimana kapasitor masih bisa bekerja dengan optimal. Misalnya jika pada kapasitor tertulis
X7R, maka kapasitor tersebut mempunyai suhu kerja yang direkomendasikan antara -55Co
sampai +125Co. Biasanya spesifikasi karakteristik ini disajikan oleh pabrik pembuat di dalam
datasheet.
2.3. Rangkaian Kapasitor
Rangkaian kapasitor secara seri akan mengakibatkan nilai kapasitansi total semakin kecil. Di
bawah ini contoh kapasitor yang dirangkai secara seri.
2.4. Fungsi Kapasitor
Fungsi penggunaan kapasitor dalam suatu rangkaian :
1. Sebagai kopling antara rangkaian yang satu dengan rangkaian yang lain (pada PS = Power
Supply)
2. Sebagai filter dalam rangkaian PS
3. Sebagai pembangkit frekuensi dalam rangkaian antenna
4. Untuk menghemat daya listrik pada lampu neon
5. Menghilangkan bouncing (loncatan api) bila dipasang pada saklar
2.5. Tipe Kapasitor
Kapasitor terdiri dari beberapa tipe, tergantung dari bahan dielektriknya. Untuk lebih
sederhana dapat dibagi menjadi 3 bagian, yaitu kapasitor electrostatic, electrolytic dan
electrochemical.
• Kapasitor Electrostatic
Kapasitor electrostatic adalah kelompok kapasitor yang dibuat dengan bahan dielektrik dari
keramik, film dan mika. Keramik dan mika adalah bahan yang popular serta murah untuk
membuat kapasitor yang kapasitansinya kecil. Tersedia dari besaran pF sampai beberapa µF,
yang biasanya untuk aplikasi rangkaian yang berkenaan dengan frekuensi tinggi. Termasuk
kelompok bahan dielektrik film adalah bahan-bahan material seperti polyester (polyethylene
terephthalate atau dikenal dengan sebutan mylar), polystyrene, polyprophylene,
polycarbonate, metalized paper dan lainnya.
Mylar, MKM, MKT adalah beberapa contoh sebutan merek dagang untuk kapasitor dengan
bahan-bahan dielektrik film. Umumnya kapasitor kelompok ini adalah non-polar.
• Kapasitor Electrolytic
Kelompok kapasitor electrolytic terdiri dari kapasitor-kapasitor yang bahan dielektriknya
adalah lapisan metal-oksida. Umumnya kapasitor yang termasuk kelompok ini adalah
kapasitor polar dengan tanda + dan – di badannya. Mengapa kapasitor ini dapat memiliki
polaritas, adalah karena proses pembuatannya menggunakan elektrolisa sehingga terbentuk
kutub positif anoda dan kutub negatif katoda.
 Telah lama diketahui beberapa metal seperti tantalum, aluminium, magnesium, titanium,
niobium, zirconium dan seng (zinc) permukaannya dapat dioksidasi sehingga membentuk
lapisan metal-oksida (oxide film). Lapisan oksidasi ini terbentuk melalui proses elektrolisa,
seperti pada proses penyepuhan emas. Elektroda metal yang dicelup ke dalam larutan
elektrolit (sodium borate) lalu diberi tegangan positif (anoda) dan larutan electrolit diberi
tegangan negatif (katoda). Oksigen pada larutan electrolyte terlepas dan mengoksidasi
permukaan plat metal. Contohnya, jika digunakan Aluminium, maka akan terbentuk lapisan
Aluminium-oksida (Al2O3) pada permukaannya.

Dengan demikian berturut-turut plat metal (anoda), lapisan-metal-oksida dan electrolyte

(katoda) membentuk kapasitor. Dalam hal ini lapisan-metal-oksida sebagai dielektrik. Dari
rumus (2) diketahui besar kapasitansi berbanding terbalik dengan tebal dielektrik. Lapisan
metal-oksida ini sangat tipis, sehingga dengan demikian dapat dibuat kapasitor yang
kapasitansinya cukup besar.
Karena alasan ekonomis dan praktis, umumnya bahan metal yang banyak digunakan adalah
aluminium dan tantalum. Bahan yang paling banyak dan murah adalah aluminium. Untuk
mendapatkan permukaan yang luas, bahan plat Aluminium ini biasanya digulung radial.
Sehingga dengan cara itu dapat diperoleh kapasitor yang kapasitansinya besar. Sebagai
contoh 100uF, 470uF, 4700uF dan lain-lain, yang sering juga disebut kapasitor elco.
Bahan electrolyte pada kapasitor tantalum ada yang cair tetapi ada juga yang padat. Disebut
electrolyte padat, tetapi sebenarnya bukan larutan electrolit yang menjadi elektroda negatif-
nya, melainkan bahan lain yaitu manganese-dioksida. Dengan demikian kapasitor jenis ini
bisa memiliki kapasitansi yang besar namun menjadi lebih ramping dan mungil. Selain itu
karena seluruhnya padat, maka waktu kerjanya (lifetime) menjadi lebih tahan lama. Kapasitor
tipe ini juga memiliki arus bocor yang sangat kecil Jadi dapat dipahami mengapa kapasitor
Tantalum menjadi relatif mahal.
• Kapasitor Electrochemical
Satu jenis kapasitor lain adalah kapasitor electrochemical. Termasuk kapasitor jenis ini
adalah battery dan accu. Pada kenyataannya battery dan accu adalah kapasitor yang sangat
baik, karena memiliki kapasitansi yang besar dan arus bocor (leakage current) yang sangat
kecil. Tipe kapasitor jenis ini juga masih dalam pengembangan untuk mendapatkan
kapasitansi yang besar namun kecil dan ringan, misalnya untuk aplikasi mobil elektrik dan
telepon selular
Kapasitor adalah komponen elektronika yang dapat menyimpan muatan listrik. Struktur
sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik.
Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-
lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan
mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-
muatan negatif terkumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat
mengalir menuju ujung kutup negatif dan sebaliknya muatan negatif tidak bisa menuju ke
ujung kutup positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan
elektrik ini “tersimpan” selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas,
phenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di
awan
Rangkaian Penyearah dengan Filter Kapasitor
Keluaran penyearah rata-rata adalah tegangan DC yang memiliki riak (ripple). Untuk
mengubah riak ini ke tegangan DC yang tetap, dibutuhkan sebuah penapis (filter)
menggunakan Kapasitor seperti

Penyerah dengan filter C

Proses pengisian dan pengosongan arus (charging and discharging) pada rangkaian kapasitor,
sangat bergantung kepada harga-harga dari Resistor dan Kapasitor. Tegangan pada kapasistor
pada saat proses pengisian.

dimana konstantat waktu peluruhan, biasa dikenal dengan istilah konstanta waktu t ,yaitu :
t=RC
Peranan Kapasitor dalam Penggunaan Energi Listrik
Baterai Nuklir: Sumber Arus Searah yang Perlu Dikembangkan
Kehidupan modern salah satu cirinya adalah pemakaian energi listrik yang besar. Besarnya
energi atau beban listrik yang dipakai ditentukan oleh reaktansi (R), induktansi (L) dan
capasitansi (C). Besarnya pemakaian energi listrik itu disebabkan karena banyak dan
beraneka ragam peralatan (beban) listrik yang digunakan. Sedangkan beban listrik yang
digunakan umumnya bersifat induktif dan kapasitif. Di mana beban induktif (positif)
membutuhkan daya reaktif seperti trafo pada rectifier, motor induksi (AC) dan lampu TL,
sedang beban kapasitif (negatif) mengeluarkan daya reaktif. Daya reaktif itu merupakan daya
tidak berguna sehingga tidak dapat dirubah menjadi tenaga akan tetapi diperlukan untuk
proses transmisi energi listrik pada beban. Jadi yang menyebabkan pemborosan energi listrik
adalah banyaknya peralatan yang bersifat induktif. Berarti dalam menggunakan energi listrik
ternyata pelanggan tidak hanya dibebani oleh daya aktif (kW) saja tetapi juga daya reaktif
(kVAR). Penjumlahan kedua daya itu akan menghasilkan daya nyata yang merupakan daya
yang disuplai oleh PLN. Jika nilai daya itu diperbesar yang biasanya dilakukan oleh
pelanggan industri maka rugi-rugi daya menjadi besar sedang daya aktif (kW) dan tegangan
yang sampai ke konsumen berkurang. Dengan demikian produksi pada industri itu akan
menurun hal ini tentunya tidak boleh terjadi untuk itu suplai daya dari PLN harus ditambah
berarti penambahan biaya. Karena daya itu P = V.I, maka dengan bertambah besarnya daya
berarti terjadi penurunan harga V dan naiknya harga I. Dengan demikian daya aktif, daya
reaktif dan daya nyata merupakan suatu kesatuan yang kalau digambarkan seperti segi tiga
siku-siku pada Gambar 1.
Dari Gambar 1 tersebut diperoleh bahwa perbandingan daya aktif (kW) dengan daya nyata
(kVA) dapat didefinisikan sebagai faktor daya (pf) atau cos r.
cos r = pf = P (kW) / S (kVA) ........(1) P (kW) = S (kVA) . cos r................(2)
Seperti kita ketahui bahwa harga cos r adalah mulai dari 0 s/d 1. Berarti kondisi terbaik yaitu
pada saat harga P (kW) maksimum [ P (kW)=S (kVA) ] atau harga cos r = 1 dan ini disebut
juga dengan cos r yang terbaik. Namun dalam kenyataannya harga cos r yang ditentukan oleh
PLN sebagai pihak yang mensuplai daya adalah sebesar 0,8. Jadi untuk harga cos r < 0,8
berarti pf dikatakan jelek. Jika pf pelanggan jelek (rendah) maka kapasitas daya aktif (kW)
yang dapat digunakan pelanggan akan berkurang.
 Kapasitas itu akan terus menurun seiring dengan semakin menurunnya pf sistem
kelistrikan pelanggan. Akibat menurunnya pf itu maka akan muncul beberapa persoalan sbb:
a. Membesarnya penggunaan daya listrik kWH karena rugi-rugi. b. Membesarnya
penggunaan daya listrik kVAR. c. Mutu listrik menjadi rendah karena jatuh tegangan. Secara
teoritis sistem dengan pf yang rendah tentunya akan menyebabkan arus yang dibutuhkan dari
pensuplai menjadi besar. Hal ini akan menyebabkan rugi-rugi daya (daya reaktif) dan jatuh
tegangan menjadi besar. Dengan demikian denda harus dibayar sebabpemakaian daya reaktif
meningkat menjadi besar. Denda atau biaya kelebihan daya reaktif dikenakan apabila jumlah
pemakaian kVARH yang tercata dalam sebulan lebih tinggi dari 0,62 jumlah kWH pada
bulan yang bersangkutan sehingga pf rata-rata kurang dari 0,85. Sedangkan perhitungan
kelebihan pemakaian kVARH dalam rupiah menggunakan rumus sbb: [ B - 0,62 ( A1 + A2 )
] Hk Dimana : B = pemakaian k VARH A1 = pemakaian kWH WPB A2 = pemakaian kWH
LWBP Hk = harga kelebihan pemakaian kVARH Untuk memperbesar harga cos r (pf) yang
rendah hal yang mudah dilakukan adalah memperkecil sudut r sehingga menjadi r1 berarti
r>r1. Sedang untuk memperkecil sudut r itu hal yang mungkin dilakukan adalah memperkecil
komponen daya reaktif (kVAR). Berarti komponen daya reaktif yang ada bersifat induktif
harus dikurangi dan pengurangan itu bisa dilakukan dengan menambah suatu sumber daya
reaktif yaitu berupa kapasitor.
Proses pengurangan itu bisa terjadi karena kedua beban (induktor dan kapasitor) arahnya
berlawanan akibatnya daya reaktif menjadi kecil. Bila daya reaktif menjadi kecil sementara
daya aktif tetap maka harga pf menjadi besar akibatnya daya nyata (kVA) menjadi kecil
sehingga rekening listrik menjadi berkurang. Sedangkan keuntungan lain dengan
mengecilnya daya reaktif adalah :
• Mengurangi rugi-rugi daya pada sistem.
• Adanya peningkatan tegangan karena daya meningkat.
 Proses Kerja Kapasitor
Kapasitor yang akan digunakan untuk meperbesar pf dipasang paralel dengan rangkaian
beban. Bila rangkaian itu diberi tegangan maka elektron akan mengalir masuk ke kapasitor.
Pada saat kapasitor penuh dengan muatan elektron maka tegangan akan berubah. Kemudian
elektron akan ke luar dari kapasitor dan mengalir ke dalam rangkaian yang memerlukannya
dengan demikian pada saaat itu kapasitor membangkitkan daya reaktif. Bila tegangan yang
berubah itu kembali normal (tetap) maka kapasitor akan menyimpan kembali elektron. Pada
saat kapasitor mengeluarkan elektron (Ic) berarti sama juga kapasitor menyuplai daya treaktif
ke beban. Keran beban bersifat induktif (+) sedangkan daya reaktif bersifat kapasitor (-)
akibatnya daya reaktif yang berlaku menjadi kecil.
Rugi-rugi daya sebelum dipasang kapasitor :
Rugi daya aktif = I2 R Watt .............(5)
Rugi daya reaktif = I2 x VAR.........(6)
Rugi-rugi daya sesudah dipasang kapasitor :
Rugi daya aktif = (I2 - Ic2) R Watt ...(7)
Rugi daya reaktif = (I2 - Ic2) x VAR (8)
Pemasangan Kapasitor
Kapasitor yang akan digunakan untuk memperkecil atau memperbaiki pf penempatannya ada
dua cara :
1. Terpusat kapasitor ditempatkan pada:
a. Sisi primer dan sekunder transformator
b. Pada bus pusat pengontrol
2. Cara terbatas kapasitor ditempatkan
a. Feeder kecil
b. Pada rangkaian cabang
c. Langsung pada beban
 Perawatan Kapasitor
Kapasitor yang digunakan untuk memperbaiki pf supaya tahan lama tentunya harus dirawat
secara teratur. Dalam perawatan itu perhatian harus dilakukan pada tempat yang lembab yang
tidak terlindungi dari debu dan kotoran. Sebelum melakukan pemeriksaan pastikan bahwa
kapasitor tidak terhubung lagi dengan sumber. Kemudian karena kapasitor ini masih
mengandung muatan berarti masih ada arus/tegangan listrik maka kapasitor itu harus
dihubung singkatkan supaya muatannya hilang. Adapun jenis pemeriksaan yang harus
dilakukan meliputi :
• Pemeriksaan kebocoran
• Pemeriksaan kabel dan penyangga kapasitor
• Pemeriksaan isolator
Resistor
Jenis Resistor

Resistor adalah komponen elektronika berjenis pasif yang mempunyai sifat menghambat arus
listrik Satuan nilai dari resistor adalah ohm, biasa disimbolkan Ω.

Fungsi dari Resistor adalah :

1. Sebagai pembagi arus

2. Sebagai penurun tegangan
3. Sebagai pembagi tegangan
4. Sebagai penghambat aliran arus listrik,dan lain-lain.

Resistor berdasarkan nilainya dapat dibagi dalam 3 jenis yaitu :

1. Fixed Resistor : Yaitu resistor yang nilai hambatannya tetap.

2. Variable Resistor : Yaitu resistor yang nilai hambatannya dapat diubah-ubah.
3. Resistor Non : Yaitu resistor yang nilai hambatannya tidak linier karena pengaruh
Linier faktor lingkungan misalnya suhu dan cahaya.

Resistor Tetap (Fixed)

Secara fisik bentuk resistor tetap adalah sebagai berikut :

Beberapa hal yang perlu diperhatikan :

1. Makin besar bentuk fisik resistor, makin besar pula daya resistor tersebut.
2. Semakin besar nilai daya resistor makin tinggi suhu yang bisa diterima resistor tersebut.
3. Resistor bahan gulungan kawat pasti lebih besar bentuk dan nilai daya-nya dibandingkan
resistor dari bahan carbon.

Resistor Variabel

1. Trimpot : Yaitu variabel resistor yang nilai hambatannya dapat diubah dengan
mengunakan obeng.
2. Potensio : Yaitu variabel resistor yang nilai hambatannya dapat diubah langsung
mengunakan tangan (tanpa alat bantu) dengan cara memutar poros engkol
atau mengeser kenop untuk potensio geser.

Contoh bentuk fisik dari variable resistor jenis Trimpot :

Contoh bentuk fisik dari variable resistor jenis Potensio :

Bentuk resistor non linier misalnya PTC, LDR dan NTC

PTC : Positive Temperatur Coefisien

adalah jenis resistor non linier yang nilai hambatannya
terpengaruh oleh perubahan suhu. Makin tinggi suhu yang
mempengaruhi makin besar nilai hambatannya.
 NTC : Negative Temperatur Coefisien
adalah jenis resistor non linier yang nilai hambatannya
terpengaruh oleh perubahan suhu. Makin tinggi suhu yang
mempengaruhi makin kecil nilai hambatannya.

LDR : Light Dependent Resistor

adalah jenis resistor non linier yang nilai hambatannya
terpengaruh oleh perubahan intensitas cahaya yang mengenainya.
Makin besar intensitas cahaya yang mengenainya makin kecil nilai
hambatannya.

Simbol dari fixed resistor adalah sebagai berikut :

Resistor Tetap

Standar AS dan Jepang Eropa

Simbol dari variable resistor adalah sebagai berikut :

Resistor Variabel

Standar AS dan Jepang Eropa

 Simbol dari resistor non linier adalah sebagai berikut :

Resistor Non Linier

Jenis LDR NTC PTC

Resistor

Resistor

Tiga buah resistor komposisi karbon

(IEE, IEC, EU)

Simbol

(US, JP)

Tipe Komponen pasif

Kemasan Dua kaki

Fungsi Menahan arus listrik

l•b•s
Resistor kaki aksial

Tiga resistor komposisi karbon para radio tabung vakum

Resistor adalah komponen elektronik dua kutub yang didesain untuk menahan arus listrik
dengan memproduksi tegangan listrik di antara kedua kutubnya, nilai tegangan terhadap
resistansi berbanding dengan arus yang mengalir, berdasarkan hukum Ohm:

Resistor digunakan sebagai bagian dari jejaring elektronik dan sirkuit elektronik, dan
merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari
bermacam-macam kompon dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan
resistivitas tinggi seperti nikel-kromium).
 Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat
dihantarkan. Karakteristik lain termasuk koefisien suhu, desah listrik, dan induktansi.

Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit
terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus
cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.

Satuan

Ohm (simbol: Ω adalah satuan SI untuk resistansi listrik, diambil dari nama Georg Ohm.

Satuan yang digunakan prefix :

1. Ohm = Ω
2. Kilo Ohm = KΩ
3. Mega Ohm = MΩ

 KΩ = 1 000Ω
 MΩ = 1 000 000Ω

Konstruksi

Komposisi karbon

Resistor komposisi karbon terdiri dari sebuah unsur resistif berbentuk tabung dengan kawat
atau tutup logam pada kedua ujungnya. Badan resistor dilindungi dengan cat atau plastik.
Resistor komposisi karbon lawas mempunyai badan yang tidak terisolasi, kawat penghubung
dililitkan disekitar ujung unsur resistif dan kemudian disolder. Resistor yang sudah jadi dicat
dengan kode warna sesuai dengan nilai resistansinya.
 Unsur resistif dibuat dari campuran serbuk karbon dan bahan isolator (biasanya
keramik). Resin digunakan untuk melekatkan campuran. Resistansinya ditentukan oleh
perbandingan dari serbuk karbon dengan bahan isolator. Resistor komposisi karbon sering
digunakan sebelum tahun 1970-an, tetapi sekarang tidak terlalu populer karena resistor jenis
lain mempunyai karakteristik yang lebih baik, seperti toleransi, kemandirian terhadap
tegangan (resistor komposisi karbon berubah resistansinya jika dikenai tegangan lebih), dan
kemandirian terhadap tekanan/regangan. Selain itu, jika resistor menjadi lembab, panas
solder dapat mengakibatkan perubahan resistansi dan resistor jadi rusak.

Walaupun begitu, resistor ini sangat reliabel jika tidak pernah diberikan tegangan lebih
ataupun panas lebih.

Resistor ini masih diproduksi, tetapi relatif cukup mahal. Resistansinya berkisar antara
beberapa miliohm hingga 22 MOhm.

Film karbon

Selapis film karbon diendapkan pada selapis substrat isolator, dan potongan memilin dibuat
untuk membentuk jalur resistif panjang dan sempit. Dengan mengubah lebar potongan jalur,
ditambah dengan resistivitas karbon (antara 9 hingga 40 µΩ-cm) dapat memberikan resistansi
yang lebar[1]. Resistor film karbon memberikan rating daya antara 1/6 W hingga 5 W pada
70 °C. Resistansi tersedia antara 1 ohm hingga 10 MOhm. Resistor film karbon dapat bekerja
pada suhu di antara -55 °C hingga 155 °C. Ini mempunyai tegangan kerja maksimum 200
hingga 600 v[2].
 Film logam

Unsur resistif utama dari resistor foil adalah sebuah foil logam paduan khusus setebal
beberapa mikrometer.

Resistor foil merupakan resistor dengan presisi dan stabilitas terbaik. Salah satu parameter
penting yang memengaruhi stabilitas adalah koefisien temperatur dari resistansi (TCR). TCR
dari resistor foil sangat rendah. Resistor foil ultra presisi mempunyai TCR sebesar
0.14ppm/°C, toleransi ±0.005%, stabilitas jangka panjang 25ppm/tahun, 50ppm/3 tahun,
stabilitas beban 0.03%/2000 jam, EMF kalor 0.1μvolt/°C, desah -42dB, koefisien tegangan
0.1ppm/V, induktansi 0.08μH, kapasitansi 0.5pF[3].

Penandaan resistor

Resistor aksial biasanya menggunakan pola pita warna untuk menunjukkan resistansi.
Resistor pasang-permukaan ditandas secara numerik jika cukup besar untuk dapat ditandai,
biasanya resistor ukuran kecil yang sekarang digunakan terlalu kecil untuk dapat ditandai.
Kemasan biasanya cokelat muda, cokelat, biru, atau hijau, walaupun begitu warna lain juga
mungkin, seperti merah tua atau abu-abu.

Resistor awal abad ke-20 biasanya tidak diisolasi, dan dicelupkan ke cat untuk menutupi
seluruh badan untuk pengkodean warna. Warna kedua diberikan pada salah satu ujung, dan
sebuah titik (atau pita) warna di tengah memberikan digit ketiga. Aturannya adalah "badan,
ujung, titik" memberikan urutan dua digit resistansi dan pengali desimal. Toleransi dasarnya
adalah ±20%. Resistor dengan toleransi yang lebih rapat menggunakan warna perak (±10%)
atau emas (±5%) pada ujung lainnya.
 Identifikasi empat pita

Identifikasi empat pita adalah skema kode warna yang paling sering digunakan. Ini terdiri
dari empat pita warna yang dicetak mengelilingi badan resistor. Dua pita pertama merupakan
informasi dua digit harga resistansi, pita ketiga merupakan faktor pengali (jumlah nol yang
ditambahkan setelah dua digit resistansi) dan pita keempat merupakan toleransi harga
resistansi. Kadang-kadang terdapat pita kelima yang menunjukkan koefisien suhu, tetapi ini
harus dibedakan dengan sistem lima warna sejati yang menggunakan tiga digit resistansi.

Sebagai contoh, hijau-biru-kuning-merah adalah 56 x 104Ω = 560 kΩ ± 2%. Deskripsi yang

lebih mudah adalah: pita pertama, hijau, mempunyai harga 5 dan pita kedua, biru,
mempunyai harga 6, dan keduanya dihitung sebagai 56. Pita ketiga,kuning, mempunyai harga
104, yang menambahkan empat nol di belakang 56, sedangkan pita keempat, merah,
merupakan kode untuk toleransi ± 2%, memberikan nilai 560.000Ω pada keakuratan ± 2%.

Pita ketiga Pita keempat Pita kelima

Warna Pita pertama Pita kedua
(pengali) (toleransi) (koefisien suhu)
Hitam 0 0 × 100
Cokelat 1 1 ×101 ± 1% (F) 100 ppm
Merah 2 2 × 102 ± 2% (G) 50 ppm
Jingga (oranye) 3 3 × 103 15 ppm
Kuning 4 4 × 104 25 ppm
Hijau 5 5 × 105 ± 0.5% (D)
Biru 6 6 × 106 ± 0.25% (C)
Ungu 7 7 × 107 ± 0.1% (B)
Abu-abu 8 8 × 108 ± 0.05% (A)
Putih 9 9 × 109
Emas × 10-1 ± 5% (J)
Perak × 10-2 ± 10% (K)
Kosong ± 20% (M)
 Identifikasi lima pita

Identifikasi lima pita digunakan pada resistor presisi (toleransi 1%, 0.5%, 0.25%, 0.1%),
untuk memberikan harga resistansi ketiga. Tiga pita pertama menunjukkan harga resistansi,
pita keempat adalah pengali, dan yang kelima adalah toleransi. Resistor lima pita dengan pita
keempat berwarna emas atau perak kadang-kadang diabaikan, biasanya pada resistor lawas
atau penggunaan khusus. Pita keempat adalah toleransi dan yang kelima adalah koefisien
suhu.

Resistor pasang-permukaan

Gambar ini menunjukan empat resistor pasang permukaan (komponen pada kiri atas adalah
kondensator) termasuk dua resistor nol ohm. Resistor nol ohm sering digunakan daripada
lompatan kawat sehingga dapat dipasang dengan mesin pemasang resistor.

Resistor pasang-permukaan dicetak dengan harga numerik dengan kode yang mirip dengan
kondensator kecil. Resistor toleransi standar ditandai dengan kode tiga digit, dua pertama
menunjukkan dua angka pertama resistansi dan angka ketiga menunjukkan pengali (jumlah
nol).
 Contoh:

"334" = 33 × 10.000 ohm = 330 KOhm

"222" = 22 × 100 ohm = 2,2 KOhm
"473" = 47 × 1,000 ohm = 47 KOhm
"105" = 10 × 100,000 ohm = 1 MOhm

Resistansi kurang dari 100 ohm ditulis: 100, 220, 470. Contoh:

"100" = 10 × 1 ohm = 10 ohm

"220" = 22 × 1 ohm = 22 ohm

Kadang-kadang harga-harga tersebut ditulis "10" atau "22" untuk mencegah kebingungan.

Resistansi kurang dari 10 ohm menggunakan 'R' untuk menunjukkan letak titik desimal.
Contoh:

"4R7" = 4.7 ohm

"0R22" = 0.22 ohm
"0R01" = 0.01 ohm

Resistor presisi ditandai dengan kode empat digit. Dimana tiga digit pertama menunjukkan
harga resistansi dan digit keempat adalah pengali. Contoh:

"1001" = 100 × 10 ohm = 1 kohm

"4992" = 499 × 100 ohm = 49,9 kohm
"1000" = 100 × 1 ohm = 100 ohm

"000" dan "0000" kadang-kadang muncul bebagai harga untuk resistor nol ohm

Resistor pasang-permukaan saat ini biasanya terlalu kecil untuk ditandai.

 Penandaan tipe industri

Format: XX YYYZ[4]

 X: kode tipe
 Y: nilai resistansi
 Z: toleransi

Rating Daya pada 70 °C Kode Toleransi

Kode Tipe Rating Daya (Watt) Teknik MIL-R-11 Teknik MIL-R-39008 Tek Tek
BB ⅛ RC05 RCR05 Toler nik nik

¼ RC07 RCR07 ansi Ind MI

CB
ustri L
EB ½ RC20 RCR20
±5% 5 J
GB 1 RC32 RCR32
±20
HB 2 RC42 RCR42 2 M
%
GM 3 - -
±10
HM 4 - - 1 K
%
±2% - G

±1% - F
±0.5
- D
%
±0.25
- C
%
±0.1
- B
%
Induktor
Induktor

Beberapa jenis induktor harga rendah.

Simbol

Tipe Pasif

Pembuatan pertama Michael Faraday(1831)

l•b•s

Sebuah induktor atau reaktor adalah sebuah komponen elektronika pasif (kebanyakan
berbentuk torus) yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh
arus listrik yang melintasinya. Kemampuan induktor untuk menyimpan energi magnet
ditentukan oleh induktansinya, dalam satuan Henry. Biasanya sebuah induktor adalah sebuah
kawat penghantar yang dibentuk menjadi kumparan, lilitan membantu membuat medan
magnet yang kuat di dalam kumparan dikarenakan hukum induksi Faraday. Induktor adalah
salah satu komponen elektronik dasar yang digunakan dalam rangkaian yang arus dan
tegangannya berubah-ubah dikarenakan kemampuan induktor untuk memproses arus bolak-
balik.
 Sebuah induktor ideal memiliki induktansi, tetapi tanpa resistansi atau kapasitansi,
dan tidak memboroskan daya. Sebuah induktor pada kenyataanya merupakan gabungan dari
induktansi, beberapa resistansi karena resistivitas kawat, dan beberapa kapasitansi. Pada
suatu frekuensi, induktor dapat menjadi sirkuit resonansi karena kapasitas parasitnya. Selain
memboroskan daya pada resistansi kawat, induktor berinti magnet juga memboroskan daya di
dalam inti karena efek histeresis, dan pada arus tinggi mungkin mengalami nonlinearitas
karena penjenuhan.

Fisika

Induktansi (L) (diukur dalam Henry) adalah efek dari medan magnet yang terbentuk disekitar
konduktor pembawa arus yang bersifat menahan perubahan arus. Arus listrik yang melewati
konduktor membuat medan magnet sebanding dengan besar arus. Perubahan dalam arus
menyebabkan perubahan medan magnet yang mengakibatkan gaya elektromotif lawan
melalui GGL induksi yang bersifat menentang perubahan arus. Induktansi diukur berdasarkan
jumlah gaya elektromotif yang ditimbulkan untuk setiap perubahan arus terhadap waktu.
Sebagai contoh, sebuah induktor dengan induktansi 1 Henry menimbulkan gaya elektromotif
sebesar 1 volt saat arus dalam indukutor berubah dengan kecepatan 1 ampere setiap sekon.
Jumlah lilitan, ukuran lilitan, dan material inti menentukan induktansi.

Faktor Q

Sebuah induktor ideal tidak menimbulkan kerugian terhadap arus yang melewati lilitan.
Tetapi, induktor pada umumnya memiliki resistansi lilitan dari kawat yang digunakan untuk
lilitan. Karena resistansi lilitan terlihat berderet dengan induktor, ini sering disebut resistansi
deret. Resistansi deret induktor mengubah arus listrik menjad bahang, yang menyebabkan
pengurangan kualitas induktif. Faktor kualitas atau "Q" dari sebuah induktor adalah
perbandingan reaktansi induktif dan resistansi deret pada frekuensi tertentu, dan ini
merupakan efisiensi induktor. Semakin tinggi faktor Q dari induktor, induktor tersebut
semakin mendekati induktor ideal tanpa kerugian.
 Faktor Q dari sebuah induktor dapat diketahui dari rumus berikut, dimana R
merupakan resistansi internal dan adalah resistansi kapasitif atau induktif pada resonansi:

Dengan menggunakan inti feromagnetik, induktansi dapat ditingkatkan untuk jumlah

tembaga yang sama, sehingga meningkatkan faktor Q. Inti juga memberikan kerugian pada
frekuensi tinggi. Bahan inti khusus dipilih untuk hasil terbaik untuk jalur frekuensi tersebut.
Pada VHF atau frekuensi yang lebih tinggi, inti udara sebaiknya digunakan.

Lilitan induktor pada inti feromagnetik mungkin jenuh pada arus tinggi, menyebabkan
pengurangan induktansi dan faktor Q yang sangat signifikan. Hal ini dapat dihindari dengan
menggunakan induktor inti udara. Sebuah induktor inti udara yang didesain dengan baik
dapat memiliki faktor Q hingga beberapa ratus.

Sebuah kondensator nyaris ideal (faktor Q mendekati tak terhingga) dapat dibuat dengan
membuat lilitan dari kawat superkonduktor pada helium atau nitrogen cair. Ini membuat
resistansi kawat menjadi nol. Karena induktor superkonduktor hampir tanpa kerugian, ini
dapat menyimpan sejumlah besar energi listrik dalam lilitannya.

Penggunaan

Induktor dengan dua lilitan 47mH, sering dijumpai pada pencatu daya.
 Induktor sering digunakan pada sirkuit analog dan pemroses sinyal. Induktor
berpasangan dengan kondensator dan komponen lain membentuk sirkuit tertala. Penggunaan
induktor bervariasi dari penggunaan induktor besar pada pencatu daya untuk menghilangkan
dengung pencatu daya, hingga induktor kecil yang terpasang pada kabel untuk mencegah
interferensi frekuensi radio untuk dprd melalui kabel. Kombinasi induktor-kondensator
menjadi rangkaian tala dalam pemancar dan penerima radio. Dua induktor atau lebih yang
terkopel secara magnetik membentuk transformator.

Induktor digunakan sebagai penyimpan energi pada beberapa pencatu daya moda sakelar.
Induktor dienergikan selama waktu tertentu, dan dikuras pada sisa siklus. Perbandingan
transfer energi ini menentukan tegangan keluaran. Reaktansi induktif XL ini digunakan
bersama semikonduktor aktif untuk menjaga tegangan dengan akurat. Induktor juga
digunakan dalam sistem transmisi listrik, yang digunakan untuk mengikangkan paku-paku
tegangan yang berasal dari petir, dan juga membatasi arus pensakelaran dan arus kesalahan.
Dalam bidang ini, indukutor sering disebut dengan reaktor.

Induktor yang memiliki induktansi sangat tinggi dapat disimulasikan dengan menggunakan
girator.

Konstruksi induktor

Induktor, skala dalam sentimeter.

 Sebuah induktor biasanya dikonstruksi sebagai sebuah lilitan dari bahan penghantar,
biasanya kawat tembaga, digulung pada inti magnet berupa udara atau bahan feromagnetik.
Bahan inti yang mempunyai permeabilitas magnet yang lebih tinggi dari udara meningkatkan
medan magnet dan menjaganya tetap dekat pada induktor, sehingga meningkatkan induktansi
induktor. Induktor frekuensi rendah dibuat dengan menggunakan baja laminasi untuk
menekan arus eddy. Ferit lunak biasanya digunakan sebagai inti pada induktor frekuensi
tingi, dikarenakan ferit tidak menyebabkan kerugian daya pada frekuensi tinggi seperti pada
inti besi. Ini dikarenakan ferit mempunyai lengkung histeresis yang sempit dan resistivitasnya
yang tinggi mencegah arus eddy. Induktor dibuat dengan berbagai bentuk. Sebagian besar
dikonstruksi dengan menggulung kawat tembaga email disekitar bahan inti dengan kaki-kali
kawat terlukts keluar. Beberapa jenis menutup penuh gulungan kawat di dalam material inti,
dinamakan induktor terselubungi. Beberapa induktor mempunyai inti yang dapat diubah
letaknya, yang memungkinkan pengubahan induktansi. Induktor yang digunakan untuk
menahan frekuensi sangat tinggi biasanya dibuat dengan melilitkan tabung atau manik-manik
ferit pada kabel transmisi.

Induktor kecil dapat dicetak langsung pada papan rangkaian cetak dengan membuat jalur
tembaga berbentuk spiral. Beberapa induktor dapat dibentuk pada rangkaian terintegrasi
menhan menggunakan inti planar. Tetapi bentuknya yang kecil membatasi induktansi. Dan
girator dapat menjadi pilihan alternatif.

Jenis-jenis lilitan

Lilitan ferit sarang madu

Lilitan sarang madu dililit dengan cara bersilangan untuk mengurangi efek kapasitansi
terdistribusi. Ini sering digunakan pada rangkaian tala pada penerima radio dalam jangkah
gelombang menengah dan gelombang panjang. Karena konstruksinya, induktansi tinggi dapat
dicapai dengan bentuk yang kecil.
 Lilitan inti toroid

Sebuah lilitan sederhana yang dililit dengan bentuk silinder menciptakan medan magnet
eksternal dengan kutub utara-selatan. Sebuah lilitan toroid dapat dibuat dari lilitan silinder
dengan menghubungkannya menjadi berbentuk donat, sehingga menyatukan kutub utara dan
selatan. Pada lilitan toroid, medan magnet ditahan pada lilitan. Ini menyebabkan lebih sedikit
radiasi magnetik dari lilitan, dan kekebalan dari medan magnet eksternal.

Rumus induktansi

Besaran (SI, kecuali

Konstruksi Rumus
disebutkan khusus)

 L = induktansi
 μ0 = permeabilitas
vakum
Lilitan silinder  K = koefisien Nagaoka
 N = jumlah lilitan
 r = jari-jari lilitan
 l = panjang lilitan

 L = induktansi
Kawat lurus  l = panjang kawat
 d = diameter kawat

 L = induktansi (µH)
Lilitan silinder pendek  r = jari-jari lilitan (in)
berinti udara  l = panjang lilitan (in)
 N = jumlah lilitan

 L = induktansi (µH)
 r = rerata jari-jari lilitan
Lilitan berlapis-lapis
berinti udara (in)
 l = panjang lilitan (in)
 N = jumlah lilitan
  d = tebal lilitan (in)

 L = induktansi
Lilitan spiral datar  r = rerata jari-jari spiral
berinti udara  N = jumlah lilitan
 d = tebal lilitan

 L = induktansi
 μ0 = permeabilitas
vakum
 μr = permeabilitas
Inti toroid relatif bahan inti
 N = jumlah lilitan
 r = jari-jari gulungan
 D = diameter
keseluruhan

Dalam sirkuit elektrik

Sebuah induktor menolak perubahan arus. Sebuah induktor ideal tidak menunjukkan
resistansi kepada arus rata, tetapi hanya induktor superkonduktor yang benar-benar memiliki
resistansi nol. Pada umumnya, hubungan antara perubahan tegangan, induktansi, dan
perubahan arus pada induktor ditentukan oleh rumus diferensial:

Jika ada arus bolak-balik sinusoida melalui sebuah induktor, tegangan sinusoida
diinduksikan. Amplitudo tegangan sebanding dengan amplitudo arus dan frekuensi arus.

Pada situasi ini, fase dari gelombang arus tertinggal 90 dari fase gelombang tegangan.
 Jika sebuah induktor disambungkan ke sumber arus searah, dengan harga "I" melalui
sebuah resistansi "R" dan sumber arus berimpedansi nol, persamaan diferensial diatas
menunjukkan bahwa arus yang melalui induktor akan dibuang secara eksponensial:

Analisis sirkuit Laplace (s-domain)

Ketika menggunakan analisis sirkuit transformasi Laplace, impedansi pemindahan dari

induktor ideal tanpa arus sebelumnya ditunjukkan dalam domain s oleh:

dimana

L adalah induktansi

s adalah frekuensi kompleks

Jika induktor telah memiliki arus awal, ini dapat ditunjukkan dengan:

 menambahkan sumber tegangan berderet dengan induktor dengan harga:

(Pegiatikan bahwa sumber tegangan harus berlawanan kutub dengan arus awal)

 atau dengan menambahkan sumber arus berjajar dengan induktor, dengan harga:

dimana

L adalah induktansi

adalah arus awal

Jejaring induktor

Induktor dalam konfigurasi kakap memiliki beda potensial yang sama. Untuk menemukan
induktansi ekivalen total (Leq):

Arus dalam induktor deret adalah sama, tetapi tegangan yang membentangi setiap induktor
bisa berbeda. Penjumlahan dari beda potensial dari beberapa induktor seri sama dengan
tegangan total. Untuk menentukan todu total digunakan rumus:

Hubungan tersebut hanya benar jika tidak ada kopling magnetis antar kumparan.

Energi yang tersimpan

Energi yang tersimpan di induktor ekivalen dengan usaha yang dibutuhkan untuk
mengalirkan arus melalui induktor, dan juga medan magnet:

Dimana L adalah induktansi dan I adalah arus yang melalui induktor.

Indukor
Induktor adalah komponen yang tersusun dari lilitan kawat. Induktor termasuk juga
komponen yang dapat menyimpan muatan listrik. Bersama kapasitor induktor dapat berfungsi
sebagai rangkaian resonator yang dapat beresonansi pada frekuensi tertentu.

Fungsi Induktor:

1. Penyimpan arus listrik dalam bentuk medan magnet

2. Menahan arus bolak-balik/ac
3. Meneruskan/meloloskan arus searah/dc
4. Sebagai penapis (filter)
5. Sebagai penalaan (tuning)

Kumparan/coil ada yang memiliki inti udara, inti besi, atau inti ferit.
Nilai/harga dari inductor disebut sebagai induktansi dengan satuan dasar henry.

Simbol Induktor :

Contoh bentuk fisik induktor :

 Jenis induktor :

1. Fixed coil, yaitu inductor yang memiliki harga yang sudah pasti. Biasanya dinyatakan dalam
kode warna seperti yang diterapkan pada resistor. Harganya dinyatakan dalam satuan
mikrohenry (μH).
2. Variable coil, yaitu inductor yang harganya dapat diubah-ubah atau disetel. Contohnya
adalah coil yang digunakan dalam radio.
3. Choke coil (kumparan redam), yaitu coil yang digunakan dalam teknik sinyal frekuensi tinggi.
