Batu Alam

Lab.
Pengujian Bahan Bangunan

Jurusan Teknik Sipil FORM : PRAKTIKUM
Politeknik Negeri Padang

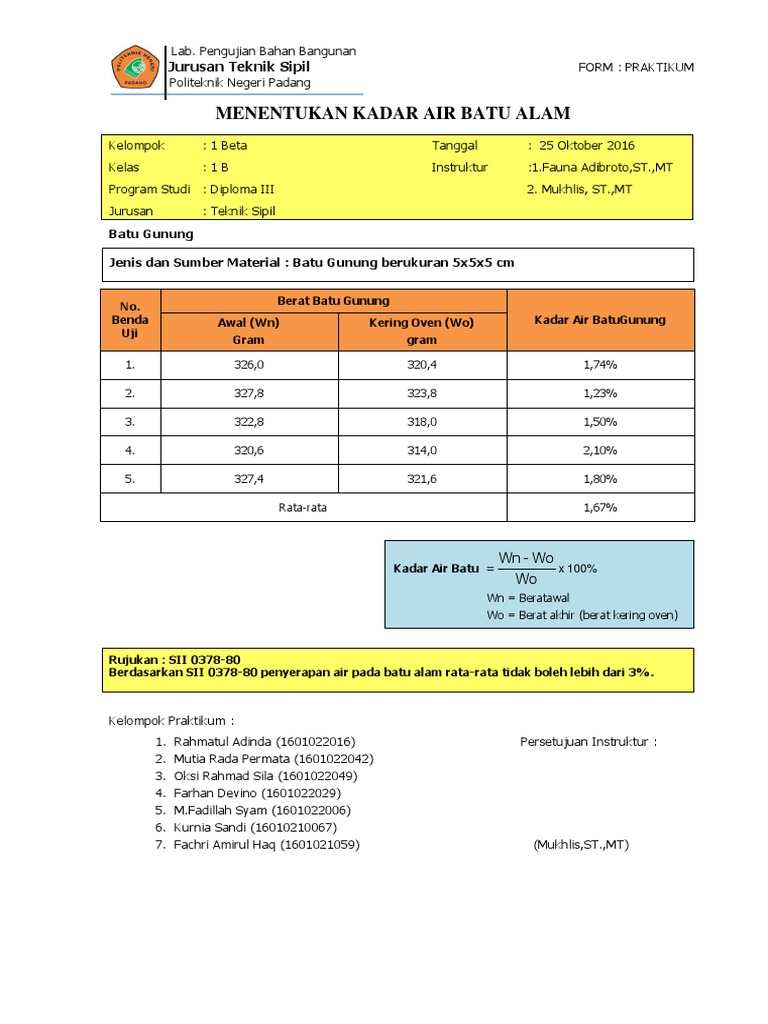

MENENTUKAN KADAR AIR BATU ALAM

Kelompok : 1 Beta Tanggal : 25 Oktober 2016
Kelas :1B Instruktur :1.Fauna Adibroto,ST.,MT
Program Studi : Diploma III 2. Mukhlis, ST.,MT
Jurusan : Teknik Sipil
Batu Gunung
Jenis dan Sumber Material : Batu Gunung berukuran 5x5x5 cm
Berat Batu Gunung

No.
Benda Awal (Wn) Kering Oven (Wo) Kadar Air BatuGunung
Uji
Gram gram
1. 326,0 320,4 1,74%
2. 327,8 323,8 1,23%
3. 322,8 318,0 1,50%
4. 320,6 314,0 2,10%
5. 327,4 321,6 1,80%
Rata-rata 1,67%
Wn - Wo
Kadar Air Batu = x 100%
Wo
Wn = Beratawal
Wo = Berat akhir (berat kering oven)
Rujukan : SII 0378-80

Berdasarkan SII 0378-80 penyerapan air pada batu alam rata-rata tidak boleh lebih dari 3%.
Kelompok Praktikum :
1. Rahmatul Adinda (1601022016) Persetujuan Instruktur :
2. Mutia Rada Permata (1601022042)
3. Oksi Rahmad Sila (1601022049)
4. Farhan Devino (1601022029)
5. M.Fadillah Syam (1601022006)
6. Kurnia Sandi (16010210067)
7. Fachri Amirul Haq (1601021059) (Mukhlis,ST.,MT)
Lab. Pengujian Bahan Bangunan
MENENTUKAN BERAT JENIS & POROSITAS

( METODE 1 )
Batu Gunung
Beda Uji
Pengujian Simbol
1 2 3 4 5
Berat batu kering Wo 319,4 321,6 316,9 313,7 320,5
Berat batu dalam air Ws 191,9 194,5 190,6 188,9 192,7
Wo 2,51
Bj Semu 2,51 2,53 2,51 2,51
Ws - Wo
Berat Piknometer A 15,4 19,6 14,0 15,4 19,6
Berat Piknometer + Abu 42,6 45,0
B 45,0 46,2 41,2
batu
Berat Piknometer + Abu 79,3 82,3
C 81,6 83,7 78,4
Batu+Air
Berat Piknometer+Air D 62,4 66,4 61,2 62,4 66,4
(B - A) 2,67
Bj Sesunguhnya 2,84 2,86 2,72 2,61
(D - A) - (C - B)
Bj (b) - Bj (a)
Porisitas x100% 11,6% 11,53% 7,72% 3,83% 5,99%
Bj (b)
JENIS BATU BERAT JENIS (KG/CM3)

Batuan beku :
- Granit/syenit 2,6 – 8,0
- Diorit/gabro 2,85 – 3,05
- Phorpayrit 2,58 – 2,83
- Basalt/ malaphyr 3,0 – 3,15
- Basalt lava 3,0 – 3,15
- diabas 2,85 – 2,95
Batuan endapan
- kwarsit 2,64 – 2,68
- batu pasir kwarsa 2,64 – 2,72
- batu kapur keras 2,70 – 2,90
- batu kapur lunak 2,70 – 2,74
- traventin 2,62 – 2,75
- batu tuva 2,64 – 2,68
Batuan metemorf
- gneis 2,67 – 3,05
- amphibiolit 2,75 – 3,15
- sarpentin 2,82 – 2,90
6. Kurnia Sandi (16010210067)
MENENTUKAN BERAT JENIS & POROSITAS

( METODE 2 )
Batu Gunung
Benda Uji
Pengujian Simbol
1 2 3 4 5
Berat kering oven Wo 319,4 321,6 316,9 313,7 320,5
Berat jenuh (Setelah di

Ww 322,8 324,7 319,3 316,5 323,2
rendam 24 jam)
Berat Batu dalam air Ws’ 194,8 196,6 193,1 191,5 194,8
Bj Semu = Wo/(Ww-Ws’) 2,49 2,51 2,51 2,50 2,49
Rata –rata 2,50

2,56 2,54
Bj Sebenarnya = Wo/(Wo-Ws’) 2,56 2,57 2,55
Rata –rata 2,55

Bj (b) - Bj (a)
Porositas = x100% 2,37% 2,33% 1,56% 2,34% 1,96%
Bj (b)
Rata -rata 2,184 %

JENIS BATU BERAT JENIS (KG/CM3)
Batuan beku :
- Basalt/ malaphyr 3,0 – 3,15
- diabas 2,85 – 2,95
Batuan endapan
- kwarsit 2,64 – 2,68
- batu kapur lunak 2,70 – 2,74
- traventin 2,62 – 2,75
- batu tuva 2,64 – 2,68
Batuan metemorf
- gneis 2,67 – 3,05
- amphibiolit 2,75 – 3,15
6. Kurnia Sandi (16010210067)
PENGUJIAN PENYERAPAN DAN DERJAT KEJENUHAN

Batu Gunung
Benda Uji
Pengujian Simbol
1 2 3 4 5
Berat Batu alam sebelum 320,6 326,0

wn 326,0 327,8 322,8
di oven
Berat Batu setelah di 320,4 314,0 321,6

wo 323,8 318,0
oven
Berat jenuh (Setelah di 316,5 323,2
ww 322,8 324,7 319,3
rendam 24 jam)
188,9 192,7
Berat contoh dalam air ws 191,9 194,5 190,6
(Ww-Wo)/Wo 0,79% 0,49%
Penyerapan = 0,74% 0,27% 0,40%
x100%
rata – rata 0,53%
(Wn-Wo)/(Ww- 5.17% 3,37%
Derjat Kejenuhan = 4,27% 3,072% 3,72%
Ws)x100%
rata – rata 3,92%

JENIS BATU PENYERAPAN AIR (%)
Batuan beku :
- Basalt/ malaphyr 4,0 – 10
- diabas 0,2 – 0,5
Batuan endapan
- kwarsit 0,2 – 0,5
- batu kapur lunak 0,2 – 10
- traventin 2,0 – 5,0
- batu tuva 0,2 – 15,0
6. Kurnia Sandi (16010210067)
PENGUJIAN KUAT TEKAN BATU ALAM

Kelas : 1 Beta Instruktur :1.Fauna Adibroto,ST.,MT
Batu Gunung
Beban ( P ) KuatTekan
Benda uji Luas ( A )
5x5x5 kN Kg Cm2   PA
I 204 20802,084 26,21 793,66
II 244 24.880,924 25,69 968,50
III 326 33.242,546 26,21 1268,31
Rata – rata 1010,15
Jenis Bangunan Kuat Tekan Minimum (kg/cm2)

Batu alam pondasi
- bangunan berat 1500
- bangunan sedang 1000
- bangunan ringan 800
Konstruksi jalan
- jalan berat 1800
- jalan sedang 800
- jalan ringan 600
Batu tepian jalan 500
Batu penutup lantai 600
Batu tempel 200
6. Kurnia Sandi (16010210067)
PENGUJIAN KEPADATAN BATU ALAM

Kelas : 1 Beta Instruktur :1.Fauna Adibroto,ST.,MT
Batu Gunung
Jenis dan Sumber Material : Batu Gunung
Benda Uji
Pengujian Simbol
1 2 3 4 5
Berat Batu alam sebelum di 326,0 320,6 327,4
Wn 327,8 322,8
oven
320,4 314,0 321,6
Berat Batu setelah di oven Wo 323,8 318,0
Berat jenuh (Setelah di 316,5 323,2

Ww 322,8 324,7 319,3
rendam 24 jam)
Berat bak perendam + air Wa 1150,7 1149,4 1148,5 1146,6 1145,4
Berat bak perendam + air + 1462,8 1468,3
Wb 1473,8 1473,7 1467,5
batu
Berat bak perendam +air + 1462,7 1468,2
Wc 1473,7 1473,7 1467,4
batu+ kawat gantung
316,1 322,8
((Wb-Wa-(Wb-
Volume = 323 324 318,9
Wc)))/1
Rata-rata 320,96
Kepadatan asli = Wn/Volume 1,009 1,011 1,012 1,014 1,014
Rata-rata 1,012
0,993 0,996
Kepadatan Kering = Wo / Volume 0,991 0,999 0,997
Rata-rata 0,995
1,001 1,001
Kepadatan Jenuh = Ww/Volume 0,999 1,002 1,001
1,0008
Rata-rata
6. Kurnia Sandi (16010210067)
PENGUJIAN KEKERASAN BATU ALAM

TERHADAP TEKANAN

Jenis dan Sumber Material : Batu Gunung ukuran 5 x 5 x 5 cm
Sampel
Item Pengujian Indek
1 2
2,4518
Berat Awal Sampel A 2340,2
Berat Sampel setelah Tumbukan 0,473

B 435,6
dan lewat Sarigan 2,36 mm
Berat Sample setelah Tumbukan 1,9674
C 1901,6
dan tertahan Saringan 2,36 mm
Total A’ = B + C 2337,2 2,4404
Selisih Total dengan Berat Awal 0,0114

[ A – A’ ] 3
Sampel ( < 1 gr )
80,24
Kekerasan C/A ( % ) 81,25

Jenis Bangunan Ketahanan aus minimum
Berat 80%
Sedang 70%
Ringan 60%
6. Kurnia Sandi (16010210067)
PENGUJIAN KEAUSAN BATU ALAM
Kelompok : 1 Beta Tanggal : 27 Oktober

Jenis dan Sumber Material : Tempat agregat laboatorium sipil Politeknik Negeri
Padang
Gradasi Pemeriksaan Fraksi B ( 10 – 20 mm )

Saringan ( mm ) Berat Sampel 1 (gr) Berat Sampel 2 (gr)
Lolos Tertahan Sebelum Sesudah Sebelum Sesudah
9,5 6,3 2500 2500
6,3 2500
9,15 2500
Jumlah Berat( A ) 5000 5000
Berat tertahan saring No.12 ( B ) 3867,5 3871,3
I. A = 5000 II. A = 5000

B = 3867,5 B = 3871,3
A – B = 1132,5 A – B =1128,7
𝐴−𝐵 𝐴−𝐵
Keausan I = × 100 % Keausan II = × 100 %
𝐴 𝐴
Keausan rata-rata = 22,65% 22,574 %

Rujukan : SNI 0378-80
Jenis Batu Tahan Aus L. A

Batuan beku :
- Granit/syenit 24 – 38
- Diorit/gabbro 18
- Phorpayrit 18 – 30
- Basalt/malaphyr 18
- Basalt lava >24
- Diabas 18
Batuan endapan :
- Kwarsit -
- Batu pasir kwarsa >38
- Batu kapur keras 26
- Batu kapur lunak -
- Traventin -
- Batu tuva -
Batuan metamorf
- Gneis 45
- Amphibiolit 38
- Sarpentin 19
6. Kurnia Sandi (16010210067)
Tabel :Berat dan Gradasi Sampel
Ukuransaringan Beratdangradasisampel (gram)

Lewat Tertahan A B C D
(mm) (mm)
37,5 (1 25,0 (1") 1250  25 ....... ....... .......
1/2")
25,0 (1") 19,0 (3/4") 1250  25 ....... ....... .......
19,0 (3/4") 12,5 (1/2") 1250  25 2500  10 ....... .......
12,5 (1/2") 9,5 (3/8") 1250  25 2500  10 ....... .......
9,5 (3/8") 6,3 (1/4") ....... ....... 2500  10 .......
6,3 (1/4") 4,75 (No. 4) ....... ....... 2500  10 .......
4,75 (No. 4) 2,36 (No. 8) ....... ....... ....... 5000  10
Total 5000  10 5000  10 5000  10 5000  10
Jumlah Bola 12 11 8 6
Berat Bola (gram) 5000 ± 25 4584 ± 25 3330 ± 25 2500 ± 25
