Report PDA Testing

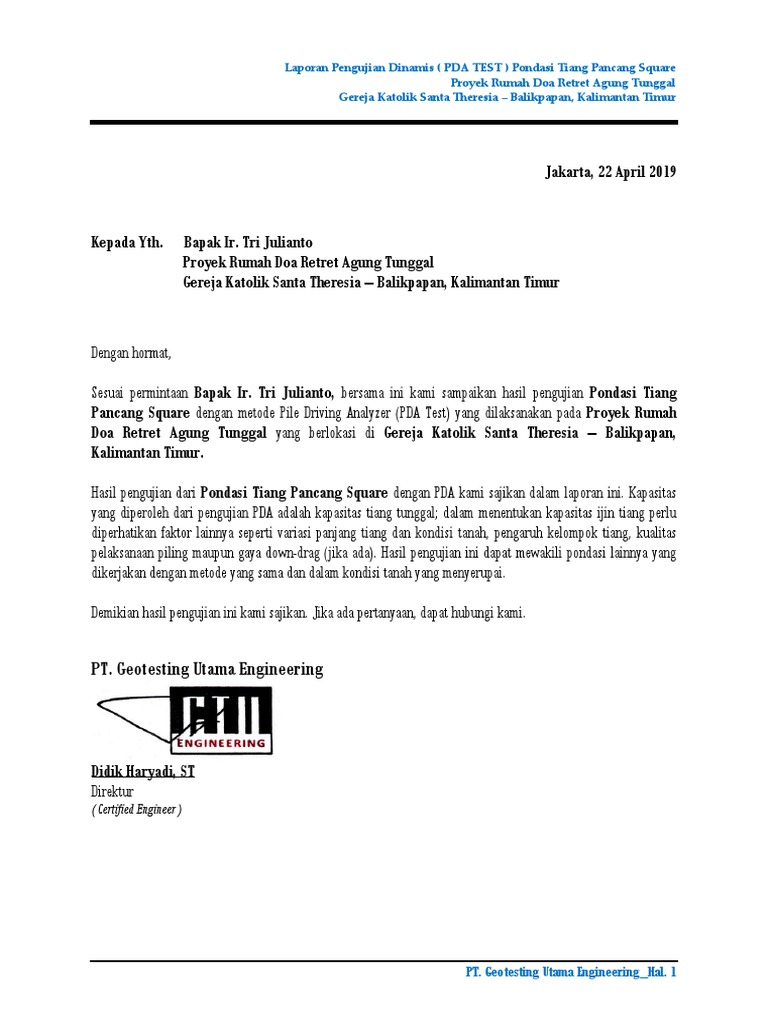

Laporan Pengujian Dinamis ( PDA TEST ) Pondasi Tiang Pancang Square
Proyek Rumah Doa Retret Agung Tunggal

Gereja Katolik Santa Theresia – Balikpapan, Kalimantan Timur
Jakarta, 22 April 2019
Kepada Yth. Bapak Ir. Tri Julianto

Dengan hormat,
Sesuai permintaan Bapak Ir. Tri Julianto, bersama ini kami sampaikan hasil pengujian Pondasi Tiang
Pancang Square dengan metode Pile Driving Analyzer (PDA Test) yang dilaksanakan pada Proyek Rumah
Doa Retret Agung Tunggal yang berlokasi di Gereja Katolik Santa Theresia – Balikpapan,
Kalimantan Timur.
Hasil pengujian dari Pondasi Tiang Pancang Square dengan PDA kami sajikan dalam laporan ini. Kapasitas
yang diperoleh dari pengujian PDA adalah kapasitas tiang tunggal; dalam menentukan kapasitas ijin tiang perlu
diperhatikan faktor lainnya seperti variasi panjang tiang dan kondisi tanah, pengaruh kelompok tiang, kualitas
pelaksanaan piling maupun gaya down-drag (jika ada). Hasil pengujian ini dapat mewakili pondasi lainnya yang
dikerjakan dengan metode yang sama dan dalam kondisi tanah yang menyerupai.
Demikian hasil pengujian ini kami sajikan. Jika ada pertanyaan, dapat hubungi kami.
PT. Geotesting Utama Engineering
Didik Haryadi, ST
Direktur
( Certified Engineer )
PT. Geotesting Utama Engineering_Hal. 1

DAFTAR ISI
SURAT PENGANTAR ...................................................................................................................... 1
DAFTAR ISI .................................................................................................................................. 2
I. PENDAHULUAN ................................................................................................................... 3
II. PILE DYNAMIC ANALYZER ................................................................................................... 3

II. 1. DATA TIANG UJI ......................................................................................................... 4
II. 2. PERLENGKAPAN PENGUJIAN PDA ................................................................................. 4
II. 3. METODE KERJA .......................................................................................................... 4
III. MONITORING TIANG UJI ........................................................................................................ 6

III.1. TEGANGAN PADA MATERIAL TIANG ............................................................................... 6
III.2. ENERGI TUMBUKAN DAN EFISIENSI HAMMER ................................................................. 6
IV. DISKUSI............................................................................................................................... 7
DAYA DUKUNG TIANG ........................................................................................................... 7
LAMPIRAN
LAMPIRAN A : Data PDA dan Analisa CAPWAP .................................................................................. 8

LAMPIRAN B : Pengantar ke Metoda Pengujian Dinamis Tiang Pondasi ............................................. 9
LAMPIRAN C : Spesifikasi alat PDA ................................................................................................. 14
LAMPIRAN D : Kalibrasi Transducer & Accelerometer ..................................................................... 18
LAMPIRAN E : Sertifikat Komputer PDA .......................................................................................... 22
LAMPIRAN F : ASTM D4945-08........................................................................................................ 24

I. PENDAHULUAN
Sesuai permintaan Bapak Ir. Tri Julianto, pada tanggal 10 April 2019 telah kami laksanakan pengujian
terhadap Pondasi Tiang Pancang Square dengan metode Pile Driving Analyzer (PDA) pada Proyek Rumah
Doa Retret Agung Tunggal yang berlokasi di Gereja Katolik Santa Theresia – Balikpapan,
Kalimantan Timur.
Tujuan pengujian PDA adalah untuk memperoleh kapasitas ultimate dari tiang.
II. PILE DRIVING ANALYZER (PDA)
Pile Driving Analyzer (PDA) adalah suatu sistem pengujian dengan menggunakan data digital komputer yang
diperoleh dari strain transducer dan accelerometer untuk memperoleh kurva gaya dan kecepatan ketika tiang
dipukul menggunakan palu dengan berat tertentu. Hasil dari pengujian PDA terdiri dari kapasitas tiang,
penurunan, energi palu,dll.
Pada umumnya, pengujian dengan metode PDA dilaksanakan setelah tiang mempunyai kekuatan yang cukup
untuk menahan tumbukan palu. Metode lain yang dapat digunakan untuk menahan tumbukan adalah dengan
menggunakan cushion, merendahkan tinggi jatuh palu & menggunakan palu yang lebih berat.

II. 1. Data Tiang Uji

Data tiang uji disajikan dalam Tabel 1 dibawah ini:
Panjang
Panjang
Ukuran Tiang Panjang Berat
No. Tanggal Jenis Total
No. Tiang Dibawah Tertanam Hammer
Tiang Pancang Tiang Tiang
(cm) Instrumen (m) (ton)
(m)
(m)
1. A3 – NO. 4 05-04-19 □ 25 X 25 Square 6.00 5.40 5.10 0.45
2. D4 – NO. 4 05-04-19 □ 25 X 25 Square 6.00 5.50 5.70 0.45
II. 2. Perlengkapan Pengujian PDA

• PDA-PAX
• Dua (2) strain transducer
• Dua (2) accelerometer
• Peralatan tambahan; antara lain bor tangan, gerinda, dan perlengkapan safety
II. 3. Metode Kerja

Pengujian PDA dilaksanakan berdasarkan ASTM D4945 - 08.
Pekerjaan persiapan dilaksanakan sebelum pengujian dilakukan. Persiapan ini antara lain :
• Kondisi kepala tiang sebaiknya rata, simetris dan tegak lurus.
• Pasang strain transducer dan accelerometer disisi tiang saling tegak lurus dengan jarak minimal 1.5 X
Diameter (D) dari kepala tiang.

• Persiapkan palu dan cushion pada kepala tiang.

• Masukkan kalibrasi strain transducer dan accelerometer kemudian periksa konesitas peralatan pengujian
secara keseluruhan.
• Masukkan data tiang dan palu dalam PDA PAX.
• Setelah semua tampak siap, selalu lakukan pengecekan ulang untuk memastikan pengujian telah siap
dilaksanakan.
Sesudah persiapan, pengujian dilakukan dengan menjatuhkan palu ke kepala tiang hingga diperoleh energi
yang cukup dan tegangan tidak terlampaui agar kepala tiang tidak rusak. Saat pemukulan, beberapa variable
tiang uji termonitor, seperti kapasitas tiang, penurunan, maupun integritas tiang. Setelah pengujian PDA
dilaksanakan, dilakukan analisa lebih lanjut dengan CAPWAP untuk memperoleh load transfer tiang dan
perilaku tanah disekelilingnya, kapasitas friksi dan ujung tiang serta penurunan tiang.

III. MONITORING TIANG UJI

III. 1. Tegangan Material Tiang
Hasil Pengujian PDA di Lapangan dan Analisa CAPWAP untuk Ke – Dua titik tersebut kami diskusikan
dengan hasil selengkapnya dapat dilihat pada tabel dibawah ini.
Tegangan Tekan Maksimum dan Tegangan Tarik Maksimum Pada Tiang
Tegangan Tekan Maksimum Tegangan Tarik Maksimum

No. No. Tiang
(Mpa) (Mpa)
1. A3 – NO. 4 15.6 1.9
2. D4 – NO. 4 7.8 0.4
Catatan : Lihat juga nilai CSX (tekan) serta nilai ik) pada print out PDA di L101ampiran
III. 2. Energi Tumbukan dan Efisiensi Hammer
Tinggi Energi Efisiensi

Jenis
No. No. Tiang Jatuh Tumbukan Hammer
Hammer
(m) (m) (%)
1. A3 – NO. 4 1.00 0.32 71.11 Drop Hammer 0.45 Ton
2. D4 – NO. 4 1.00 0.14 31.11 Drop Hammer 0.45 Ton
EH = Efisiensi Hammer = [ Energi Tumbukan / ( Tinggi Jatuh Hammer x Berat Hammer ) ] x 100 %

IV. DISKUSI
Daya Dukung Tiang Uji
Hasil Pengujian PDA di Lapangan dan Analisa CAPWAP untuk Ke – Dua titik tersebut kami diskusikan
dengan hasil selengkapnya dapat dilihat pada tabel dibawah ini,
ANALISA CAPWAP
Final Set BTA
No. No. Tiang PDA Bearing Tahanan Tahanan
Capacity Selimut Ujung ( mm / blow ) (%)
(Ton) (Ton) (Ton)
1. A3 – NO. 4 30 30.7 7.8 22.8 3.59 100
2. D4 – NO. 4 22 22.4 10.5 12.0 3.70 100
Dari Pengujian PDA di Lapangan yang kemudian dilanjutkan dengan Analisa Capwap diperoleh informasi
Kapasitas Ultimate dari Hasil Analisa Capwap untuk Ke – Dua titik tersebut antara lain adalah sebagai
berikut :
1. Tiang A3 – NO. 4 adalah sebesar 30.7 ton dengan tahanan kulit sebesar 7.8 ton dan tahanan
ujung sebesar 22.8 ton.
2. Tiang D4 – NO. 4 adalah sebesar 22.4 ton dengan tahanan kulit sebesar 10.5 ton dan tahanan
ujung sebesar 12.0 ton.

LAMPIRAN A
DATA PDA DAN ANALISA CAPWAP

LAMPIRAN B
PENGANTAR KE METODA PENGUJIAN DINAMIS TIANG PONDASI





LAMPIRAN C
SPESIFIKASI PERALATAN PDA




LAMPIRAN D
KALIBRASI TRANSDUCER & ACCELEROMETER

Strains Transducer

Accelerometer


LAMPIRAN E
SERTIFIKAT KOMPUTER PDA
SN 4256 LA


LAMPIRAN F
ASTM D-4945-08
