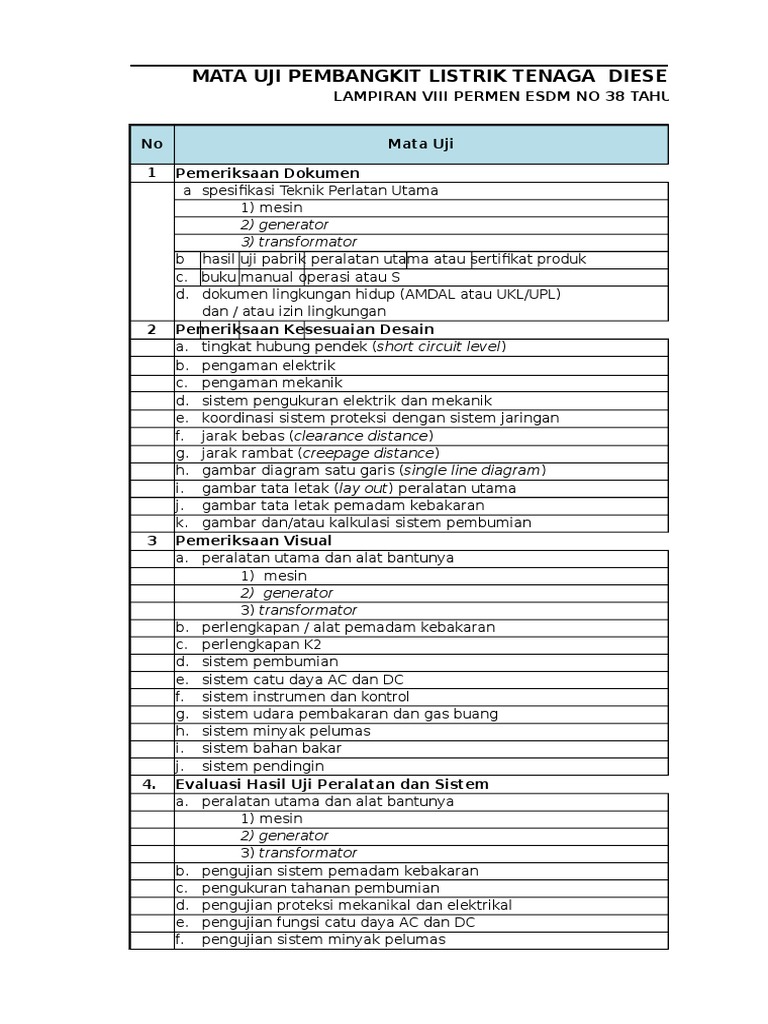

MATA UJI PEMBANGKIT LISTRIK TENAGA DIESEL (PLTD) P

LAMPIRAN VIII PERMEN ESDM NO 38 TAHUN 2018

No Mata Uji

1 Pemeriksaan Dokumen
a spesifikasi Teknik Perlatan Utama
1) mesin
2) generator
3) transformator
b hasil uji pabrik peralatan utama atau sertifikat produk
c. buku manual operasi atau S
d. dokumen lingkungan hidup (AMDAL atau UKL/UPL)
dan / atau izin lingkungan
2 Pemeriksaan Kesesuaian Desain
a. tingkat hubung pendek (short circuit level)
b. pengaman elektrik
c. pengaman mekanik
d. sistem pengukuran elektrik dan mekanik
e. koordinasi sistem proteksi dengan sistem jaringan
f. jarak bebas (clearance distance)
g. jarak rambat (creepage distance)
h. gambar diagram satu garis (single line diagram)
i. gambar tata letak (lay out) peralatan utama
j. gambar tata letak pemadam kebakaran
k. gambar dan/atau kalkulasi sistem pembumian
3 Pemeriksaan Visual
a. peralatan utama dan alat bantunya
1) mesin
2) generator
3) transformator
b. perlengkapan / alat pemadam kebakaran
c. perlengkapan K2
d. sistem pembumian
e. sistem catu daya AC dan DC
f. sistem instrumen dan kontrol
g. sistem udara pembakaran dan gas buang
h. sistem minyak pelumas
i. sistem bahan bakar
j. sistem pendingin
4. Evaluasi Hasil Uji Peralatan dan Sistem
a. peralatan utama dan alat bantunya
1) mesin
2) generator
3) transformator
b. pengujian sistem pemadam kebakaran
c. pengukuran tahanan pembumian
d. pengujian proteksi mekanikal dan elektrikal
e. pengujian fungsi catu daya AC dan DC
f. pengujian sistem minyak pelumas
 g. pengukuran tahanan isolasi masing-masing peralatan
h. pengujian fungsi kerja Balance of Plant
i. pengujian sistem
1) pengujian interlock
2) pengujian kontrol elektrik / pneumatik
j. pengujian sistem pendingin
5 Pengujian Unit
a. uji tanpa beban (no load test)
b. uji sinkronisasi dengan jaringan
c. uji pembebanan˟²
d. uji kapasitas mampu
e. uji lepas beban pada beba nominal (100%)˟³
f. uji keandalan pembangkit
〖 ˟⁴
g. pengukuran konsumsi ^(4bahan bakar˟⁵
6. Pemeriksaan Dampak))Lingkungan
a. tingkat kebisingan 〗
b. emisi gas buang
c. pengelolaan limbah
7 Pemeriksaan Pengelolaan Sistem Proteksi Korosif

Keterangan :
1) Instalasi PLTD permanen adalah instalasi PLTD yang difungsikan secara tetap di satu lo
2) Untuk kepentingan umum, uji pembebanan unit baru diuji dengan beban 50% (lima pu
(tujuh puluh lima
persen) dan 100%(seratus persen) dari kapasitas terpasang, sedangkan untuk u
dengan kapasitas
maksimum yang dapat dicapai. Untuk kepentingan sendiri, uji pembebanan diuji sesu
tersedialulus
3) Kriteria dan pola operasi
uji (acceptance criteria) lepas beban nominal disesuaikan dengan desa
pembangkit.
Apabila tidak dilakukan uji lepas beban karena sistem tidak memungkinkan untuk
maka harus
surat ada
pernyataan dari :
a. pengatur sistem yang menyatakan sistem tidak mampu untuk uji lepas beban 1
dari beban
nominal: dan
b. pabrikan yang menyatakan turbin dan generator beroperasi aman jika terjad
dengan 100% persen) beban nominal
(seratus
4) Untuk kepentingan umum, uji keandalan unit baru diuji secara terus-menerus selama
jam beban
denganminimum 80%(delapan puluh persen) dari kapasitas terpasang sedangkan untu
secara terus-
menerus
a. apabila 12 (duatidak
sistem belas) jam dengan
mampu beban
menyerap mengikuti
daya pengatur
pembangkit, makasistem, dengan keten
uji keandalan pemb
beban
maksimum yang dapat dicapai dengan bukti adanya surat pernyataan dari pengatu
b. unit tidak boleh trip dari gangguan internal dan/atau shutdown selama uji keandalan
Untuk kepentingan sendiri, uji kenadalan diuji sesuai dengan kapasitas beban yang ter
5) Pengukuran dilakukan pada saat uji pembebanan pembangkit.
DIESEL (PLTD) PERMANEN
38 TAHUN 2018

Baru Perpanjangan

√ √
√ √
√ √
√ -
√ √
√ √

√ -
√ -
√ -
√ -
√ -
√ √
√ -
√ √
√ √
√ √
√ √

√ √
√ √
√ √
√ √
√ √
√ √
√ √
√ √
√ √
√ √
√ √
√ √

√ √
√ √
√ √
√ √
√ √
√ √
√ √
√ √
 √ √
√ √

√ √
√ √
√ √

√ √
√ √
√ √
√ √
√ -
√ √
√ √

√ √
√ √
√ √
√ √

n secara tetap di satu lokasi.

gan beban 50% (lima puluh persen), 75%

ng, sedangkan untuk unit lama diuji sampai

pembebanan diuji sesuai dengan kapasitas b
sesuaikan dengan desain kontrol dan proteksi

k memungkinkan untuk dilakukan pengujian,

untuk uji lepas beban 100% (seratus persen)

perasi aman jika terjadi lepas beban sampai

a terus-menerus selama 24 (dua puluh empat)
rpasang sedangkan untuk unit lama diuji

ur sistem,
aka dengan ketentuan
uji keandalan : dilakukan pada
pembangkit

ernyataan dari pengatur sistem ; dan

wn selama uji keandalan.
apasitas beban yang tersedia dan pola operasi.
 LIST PEMBANGKIT LISTRIK TENAGA DIESEL (PLTD
MILIK PT. CHEVRON PACIFIC INDONESIA (UNDER IT)

NO EQUIPMENT TYPE OU SMO LOCATION

1 Genset IT North Duri Tower Building

2 Genset IT North Duri Main Office
3 Genset IT North Pematang Main SS Telnet Station
4 Genset IT North Rangau SS Telnet Station
5 Genset IT North Libo Tower Building
6 Genset IT North Bangko Tower Building
7 Genset IT North Pinang SS Telnet Station
8 Genset IT North Rokan SS Telnet Station
9 Genset IT North Dumai PABX Room/IT Office
10 Genset IT North Dumai Telnet Tower Building
Rumbai Tower Building, combine w/ computer room-main
11 Genset IT South
office
12 Genset IT South Minas PABX Room
13 Genset IT South Minas Tower
14 Genset IT South Kotabatak Junction Telnet Building
15 Genset IT South Petapahan Tower Building
 TENAGA DIESEL (PLTD)
C INDONESIA (UNDER IT)

EQUIPMENT DESCRIPTION TAG NUMBER PROGRESS KAPASITAS DESIGN

GENSET - GENERAC 227482 Visual Check 100 kW

GENSET- CATERPILLAR HBM85212614842 Visual Check 450 kW
GENSET - OLYMPIAN DK51327U136277P
GENSET - OLYMPIAN DK1315U150550P
GENSET - CUMMINS HBM 65060339195
GENSET- CATERPILLAR RS51306U412357P
GENSET - OLYMPIAN DK51315U151364P
GENSET - OLYMPIAN DK51315U150545P
GENSET - JOHN DEERE HBM 65060275492 68 kW
GENSET - F.G WILSON HBM 85212614856 72 kW

GENSET- CATERPILLAR 6136-22-11

GENSET - PETBOW LS200525/1

GENSET - KOMATSU 6136-11-4123
GENSET - OLYMPIAN HBM65060341885
GENSET - CUMMINS 339194
 LIST PEMBANGKIT LISTRIK TENAGA DIESEL (PLTD)
MILIK PT. CHEVRON PACIFIC INDONESIA

NO EQUIPMENT TYPE OU SMO LOCATION

1 Genset SCM North Duri - Heliport

2 Genset SCM North Duri - Medical
3 Genset SCM North Duri - Messhall
4 Genset SCM North Widuri Club
5 Genset SCM North DURI - SCADA
6 Genset SCM North Duri - WTP
7 Genset HCT North HCT CAMP
8 Genset SCM North Libo
9 Genset SCM North Libo
10 Genset Production North Libo STOUT
11 Genset Production North Sebanga BOW 10
12 Genset SCM North BANGKO
13 Genset SCM North BANGKO
14 Genset SCM South RUMBAI-MEDICAL
15 Genset SCM South RUMBAI-MAIN OFFICE
16 Genset SCM South RUMBAI- IT TELNET
17 Genset SCM South Rumbai-Data Center
18 Genset SCM South Rumbai-Data Center
19 Genset SCM South RUMBAI WTP
20 Genset SCM South RUMBAI WTP KM 4.5
21 Genset SCM South RUMBAI WTP KM 4.5
22 Genset SCM South RUMBAI WTP KM 4.5
23 Genset SCM South RUMBAI WTP KM 4.5
24 Genset SCM South PETAPAHAN
25 Genset SCM South PETAPAHAN
26 Genset SCM South PETAPAHAN
27 Genset SCM South PETAPAHAN
28 Genset SCM South DUMAI
29 Genset SCM South DUMAI
30 Genset SCM South DUMAI
31 Genset SCM South DUMAI
RIK TENAGA DIESEL (PLTD)
ON PACIFIC INDONESIA

EQUIPMENT DESCRIPTION TAG NUMBER PROGRESS KAPASITAS DESIGN

GENSET - CATERPILLAR HBM 65060170813 VISUAL CHECK 80 kW

GENSET - CATERPILLAR HBM 99135196713 VISUAL CHECK 350 kW
GENSET - CATERPILLAR HBM 65061159972 VISUAL CHECK 150 kW
GENSET - CATERPILLAR HBM 65061170811 VISUAL CHECK 275 kW
GENSET - CUMMINS HNR 652121-1008 VISUAL CHECK 154 kW
GENSET - VOLVO HBM65061344343 VISUAL CHECK 406 kW
GENSET - CATERPILLAR HBM 65061135975 VISUAL CHECK 185 kW
GENSET - CATERPILLAR HBM 65060339195
GENSET - CATERPILLAR SN 85Z10646
GENSET - CATERPILLAR HBM 65060160037
GENSET - CATERPILLAR HNR 9990047497
GENSET - CATERPILLAR 2WB15990
GENSET - CATERPILLAR 2WB 15991
GENSET - GEN MOTOR CPI # 940086.
GENSET - GEN MOTOR CPI # 13746.
GENSET - CATERPILLAR CPI # 910313.
GENSET - CATERPILLAR HBM # 61020278244.
GENSET - CATERPILLAR HBM # 62020268354.
GENSET - ISUZU CPI # 910161.
GENSET - ISUZU HNR # 960100-1003.
GENSET - ISUZU HNR # 960100-1004.
GENSET - ISUZU HBM # 6501170751.
GENSET - DETROIT DIESEL HBM # 99135158012.
GENSET - CATERPILLAR
GENSET - CATERPILLAR
GENSET - STANDFORD
GENSET - KRISBOW
GENSET - GEN MOTOR
GENSET - GEN MOTOR
GENSET - STANDFORD
GENSET - PERKINS
