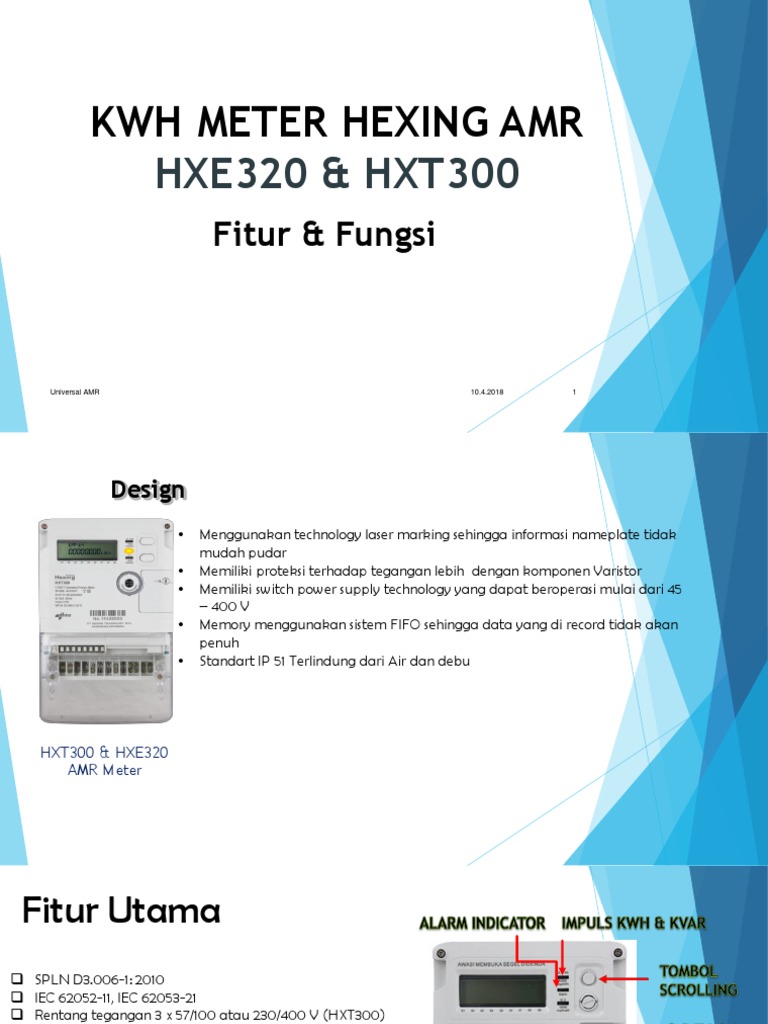

KWH METER HEXING AMR

HXE320 & HXT300

Fitur & Fungsi

Universal AMR 10.4.2018 1

 Design
• Menggunakan technology laser marking sehingga informasi nameplate tidak
mudah pudar
• Memiliki proteksi terhadap tegangan lebih dengan komponen Varistor
• Memiliki switch power supply technology yang dapat beroperasi mulai dari 45
– 400 V
• Memory menggunakan sistem FIFO sehingga data yang di record tidak akan
penuh
• Standart IP 51 Terlindung dari Air dan debu

HXT300 & HXE320

AMR Meter
Fitur Utama
 SPLN D3.006-1: 2010
 IEC 62052-11, IEC 62053-21
 Rentang tegangan 3 x 57/100 atau 230/400 V (HXT300)
 Rentang tegangan 3 x 230/400 V (HXE320)
 Kelas: 0.5s (HXT300); kelas 1 (HXE320)
 Arus nominal 5 (10) A (HXT300)
 Arus nominal 5 (80) A (HXE320)
 3 phase 4 kawat konfigurasi CT Operated (HXT300)
 3 phase 4 Kawat konfigurasi Direct Connection (HXE320)
 Port optik dan RS232 (RJ45)
 Super Cap dan Batterei
 Mengukur THD sampai pada Ordo ke 32
 Multi Tarrif : 4 tarrif
Menampilkan kode OBIS, digunakan untuk
mengidentifikasikan dan membedakan layar display.

Contoh : total daya aktif , display 1.8.0

Indikasi Tarrif, mendukung sampai T1 ~ T4 indikasi

tarrif

Contoh : Tarrif 1 display T1

Indikator komunikasi, mengidentifikasikan
komunikasi sedang dalam proses
Contoh : Optical probe, atau pembacaan secara
remote via software
Indikator tegangan, mengidentifikasikan tegangan normal
atau tidak
Contoh : ketika tegangan tidak normal (under/over) display
flashing dan ketika tegangan hilang tidak akan timbul di
display

Arus dan indikator arah daya

Contoh : jika terjadi kwh kirim arah panah ke kanan dan
jika terjadi kwh terima arah panah akan ke kiri, jika tidak
ada daya yg mengalir maka simbol ini tidak ada

Indikator status baterai, jika timbul

mengidentifikasikan lifecycle dari baterai hampir
habis dan harus segara diganti maka indikasi akan
hilang
GPRS sinyal indikator,

Data display area

 Relai status indikator, mengidentifikasikan status
relai internal open atau close, secara default akan
menunjukkan relay open, artinya shunt trip tidak
aktif(pelanggan normal) dan saat relay tertutup
maka shunt trip aktif (pelanggan padam)
Simbol unit seperti Kwh, KW Hz, kVah

Indicator kuadran, menunjukan Status kuadran

kerja saat ini

S1：history open cover event occurred

S2： the meter under press button display mode or ALT
display mode
S3：the meter under TEST display mode
S4：losing neutral line
S5：voltage and current was not in one phase
S1 S2 S3 S4 S5 S6 S7 S8 S9 S6：opening meter cover
S7：unbalance or reverse wiring
S8：opening terminal cover
S9：opening battery cover
Standar
Standar Export
Export -- Import
Import
Import = Terima = Minus(-) Posisi kita sebagai : PLN
Export = Kirim = Plus (+)
20 kV
Import = TERIMA
PLN
Titik
Transaksi
Pelanggan
380 V
PELANGGAN

Universal AMR 10.4.2018 7

 Pengukuran Energy
• Memiliki kemampuan untuk mengukur seluruh komponen energy
(Quadrant I) KWH, KVARH, KVAH
kWh + & kVARh+ Induktif • Memiliki kemampuan untuk mengukur Import - Export per tariff yang
dapat diset hingga 4 tarif
(Quadrant II) • Memiliki kemampuan untuk mengukur Energy 4 kuadran (Absolute)
kWh - & kVARh+ Induktif • 18 Bulan Rekaman Billing & 2 bulan yang dapat didisplay
• Telah mendukung kebutuhan pengukuran Absolute Reaktive dengan
(Quadrant III) kondisi khusus apabila nilai pawer factor dibawah 0,85
kWh - & kVARh- Kapasitif (sesuai permintaan fitur amandemend SPLN)

(Quadrant IV)
kWh + & kVARh- Kapasitif
Instanstaneous Data
• Nilai Energy per phasa dan total
• Nilai Daya Aktif per Phasa dan Total
• Nilai Daya Reaktif per Phasa dan Total
• Nilai Daya Semu per Phasa dan Total
• Nilai RMS Tegangan per Phasa dan Total
• Nilai RMS Arus per Phasa dan Total
• Frekuensi per Phasa dan Total
• Power Factor per Phasa dan Total
• Sudut phasa arus dan tegangan per Phasa
• Nilai Unbalance dan Arus netral
• Nilai THD
• Dll
Load Profile Data
• 20 Kanal Load Profile dengan 4 Blok
• Dapat merekam hingga data 3 bulan untuk Blok 1
dan 2
• Dapat merekam hingga 2 minggu untuk Blok 3
dan 4
• Configurable Interval waktu rekaman data
• Kanal item list dapat disesuaikan dengan urutan
yang di inginkan
• Transfer data dapat diatur hingga 200 data
dalam sekali kirim sehingga dapat disesuaikan
dengan kondisi stabilitas komunikasi
Event Data

• 3 Events Log
 Standart events (Can recode up to 200 items)
( Tou, clock, battery, modify CT/PT)
 Tampering events (Can recode up to 200 items)
( Terminal cover, meter cover, battery cover dll)
 Grid events (Can recode up to 200 items)
(Bypass, reverse phase, current and voltage loss, current unbalance dll)

Indicator Alarm :
• Dilengkapi dengan indicator LED dan LCD
Fungsi Pengaman
• Software password (Halaman Login)sebagai proteksi untuk
menggunakan aplikasi dan berkomunikasi dengan meter
• Memiliki 3 level security (Admin, Supervisor, Reader) dengan
pembatasan kewenangan yang dapat di sesuaikan
• Device password sebagai proteksi tambahan untuk
menggunakan aplikasi dan berkomunikasi dengan meter
sehingga tidak semua orang dapat dengan mudah merubah
parameter
• Hardward Protection sebagai proteksi untuk kebutuhan
penyetingan tingkat lanjut
 Wiring

Prosedur
Pengawatan

Universal AMR 10.4.2018 12

HXT 300

 Pelanggan TR
hubungan dengan CT

1 2 3 4 5 6 7 8 9 10 11 12
+I1 U1 -I1 +I2 U2 -I2 +I3 U3 -I3 +N UN -N

5A

R
3x 230/400 V – 500A CT
S
T
Universal AMR 10.4.2018 13 N
 HXT 300

 Pelanggan TM hubungan
dgn CT VT
1 2 3 4 5 6 7 8 9 11
+I1 U1 -I1 +I2 U2 -I2 +I3 U3 -I3 UN

100 V
5A

VT
R
3x 20 kV CT
S
T

Universal AMR 10.4.2018 14

HXE 320

 Pelanggan TR Hubung
Langsung

1 3 4 6 7 9 10 12
+I1 -I1 +I2 -I2 +I3 -I3 +N -N

Beban
3 Fasa

R
3x 230/400 V – 500A
S
T
Universal AMR 10.4.2018 15 N
 Sensor for terminal
cover opening

RS 232 port

Terminal Tegangan

Terminal untuk
shuntrip

Terminal Arus RJ 45 pin 5 (Rx)

RJ 45 pin 6 (Tx)

RJ 45 pin 4 (Gnd)
 INSTALASI
SOFTWARE HEXVIEW 2.0

Universal AMR 10.4.2018 17

Flashdisk:\Hexing\AMR hexing\Hexview V2
Double click, see setup interface below:

CLICK NEXT User can select folder or choose default folder to install,
then click next.
CLICK NEXT

After installation, there is a shortcut on the desktop. Double

click the shortcut to start it
 Generate Machine Code

Double click the shortcut on

the desktop. Registration is
needed for the first time use.

PT. HEXING TECHNOLOGY

Copy Machine Code lalu kirim kepada kami. Office : Telp. (021) 5200703, Fax. (021) 5200879
Rizky A : 0856 4334 7171 / rizky_a@hexing.co.id
Abu K : 081 250 103 059 / abu_k@hexing.co.id
Bismo N : 0812 2882 3444 / bismo_n@hexing.co.id
Copy db file ke folder C:\Program files\Hexing\hexview2.0\db
 LANGKAH KONEKSI
KWH METER HXT300 & HXE320

1. Via optic port

2. Via serial RS232 (RJ45)

Universal AMR 10.4.2018 22

1. Via optic port

Input User ID and Password, click

Default password is 12345. User can change the User ID and password after login.
 OPTICALPORT
VIA OPTICAL PORT
2 1
3

1. Pilih Comucation mode

: Optical head
2. Pilih prtocol : DLMS
3. Pilih Comm port yang
sesuai
4. Pilih db yang
diinginkan
2. Via serial RS232 (RJ45)

Input User ID and Password, click

Default password is 12345. User can change the User ID and password after login.
 OPTICAL
VIA serial PORT
RS232 (RJ45)

1. Pilih Comunication
mode : RS485
2. Pilih archieves
management
 OPTICAL
VIA serial PORT
RS232 (RJ45)

1. Pilih net device

2. Pilih network device name :
test, lalu ganti addres
communication port yang
digunakan/sesuai, cukup
diketik tanpa spasi misal :
com23
 OPTICAL
VIA serial PORT
RS232 (RJ45)

1. Pilih salah satu meter

address, double klik
2. Ganti network device yang
sudah kita pilih sebelumnya
“test”, lalu save, dan close
 OPTICAL
VIA serial PORT
RS232 (RJ45)

1. Pilih “select meter”

2. Beri canteng  pada kwh
yang sudah kita atur
sebelumnya
 OPTICAL
VIA serial PORT
RS232 (RJ45)

1. Pilih function list yang

diinginkan, pembacaan atau
parameterisasi siap dilakukan
 PARAMETERISASI
METER HXT 300 & HXE 320

Universal AMR 10.4.2018 31

 Mulai

Membuka Software Hexview

• Setting koneksi

Membuka master parameterisasi

• Open file master parameterisasi

Menulis parameter ke meter

• Write parameter

no
Done

yes

Merubah password meter

• Level 1,2 dan 3

Selesai
1. Pindahkan data yang ingin ditampilkan di display di sebelah kanan ke sebelah kiri dengan menekan tombol
2. Untuk data display seperti PLN area, Id pelanggan dapat dirubah sesuai keinginan
2. Pilih menu Meter identification dan tulis data yang di inginkan pada kolom Ind username, EPB name dan user ID
 Setting Password
METER HXT 300 & HXE 320

Universal AMR 10.4.2018 36

PASSWORD METER

Default password
1. Level 1
username :aaa
password :aaa
2. Level 2
username :bbb
password :bbb
3. Level 2
username :ccc
password :ccc
Password level dapat disetting sesuai keinginan, contoh level 1 dapat melakukan semuanya (read dan
setting) level 2 dan 3 hanya dapat membaca saja
Setiap pembacaan dan penyetingan membutuhkan user name dan password
 PEMBACAAN
METER HXT300 & HXE320

Universal AMR 10.4.2018 40

1. Koneksi ke meter
2. Pilih/ centang data yang mau dibaca
3. Tekan tombol

warna biru untuk membaca

warna hijau untuk write/setting
warna merah untuk tombol eksekusi
4. Masukan username dan password
 Shunt Trip
METER HXT300 & HXE320

Universal AMR 10.4.2018 43

Fasilitas Shunt trip / tusbung
Kwh Meter Hexing tipe HXE320 & HXT300 dilengkapi dengan fasilitas
untuk mendukung shunt trip atau tusbung yang berfungsi untuk memutus
daya pelanggan, dengan memanfaatkan sebuah relay internal dalam kwh
dengan spesifikasi maksimum tegangan adalah 250 V dengan maksimum
arus 10 A
Jika meter menerima perintah untuk trip, port terminal akan
mengirim sinyal ke relay internal untuk menutup, sehingga terminal
42 dan 43 akan terhubung, sehingga breaker atau shunt trip akan
terbuka.
Jika meter menerima perintah untuk connect, internal relay akan
terbuka, sehingga breaker akan menutup, sehingga secara manual
dapat melakukan reclose breaker/shunt trip.
 1. Koneksi ke meter
2. Pilih “connect the
disconnector” atau
“disconnect the disconnector”
3. Tekan tombol
 Mengaktifkan Shunt trip

warna merah untuk tombol

eksekusi
4. Masukan username dan
password

 Menormalkan Shunt trip
