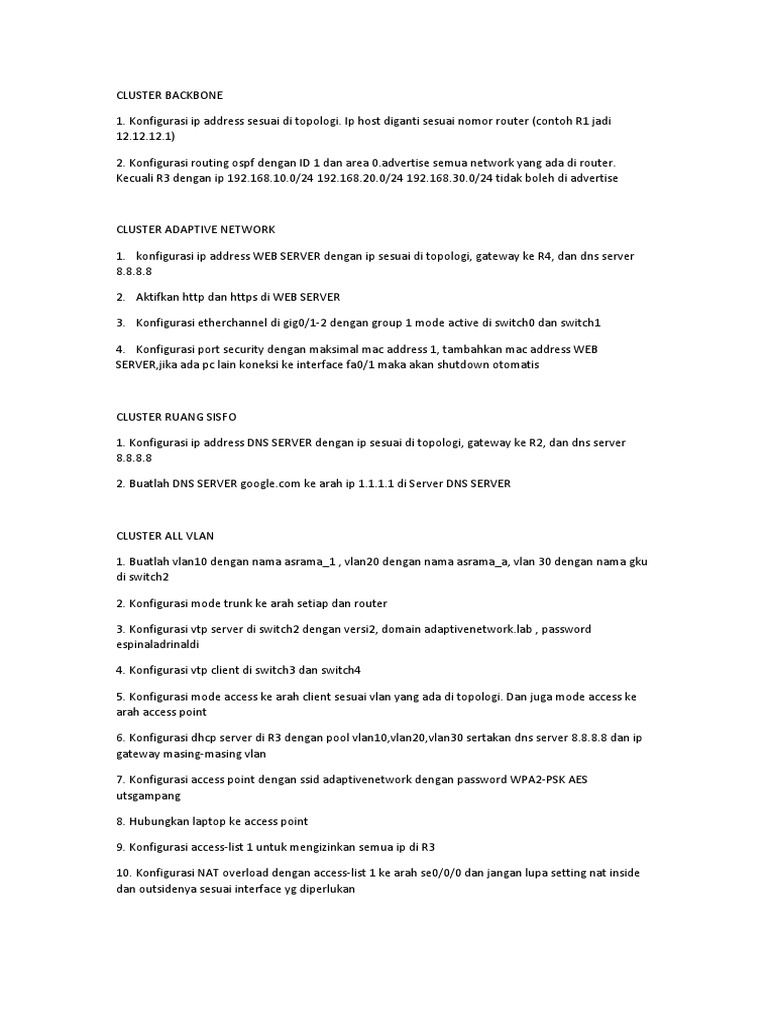

CLUSTER BACKBONE

1. Konfigurasi ip address sesuai di topologi. Ip host diganti sesuai nomor router (contoh R1 jadi
12.12.12.1)

2. Konfigurasi routing ospf dengan ID 1 dan area 0.advertise semua network yang ada di router.
Kecuali R3 dengan ip 192.168.10.0/24 192.168.20.0/24 192.168.30.0/24 tidak boleh di advertise

CLUSTER ADAPTIVE NETWORK

1. konfigurasi ip address WEB SERVER dengan ip sesuai di topologi, gateway ke R4, dan dns server
8.8.8.8

2. Aktifkan http dan https di WEB SERVER

3. Konfigurasi etherchannel di gig0/1-2 dengan group 1 mode active di switch0 dan switch1

4. Konfigurasi port security dengan maksimal mac address 1, tambahkan mac address WEB
SERVER,jika ada pc lain koneksi ke interface fa0/1 maka akan shutdown otomatis

CLUSTER RUANG SISFO

1. Konfigurasi ip address DNS SERVER dengan ip sesuai di topologi, gateway ke R2, dan dns server
8.8.8.8

2. Buatlah DNS SERVER google.com ke arah ip 1.1.1.1 di Server DNS SERVER

CLUSTER ALL VLAN

1. Buatlah vlan10 dengan nama asrama_1 , vlan20 dengan nama asrama_a, vlan 30 dengan nama gku
di switch2

2. Konfigurasi mode trunk ke arah setiap dan router

3. Konfigurasi vtp server di switch2 dengan versi2, domain adaptivenetwork.lab , password

espinaladrinaldi

4. Konfigurasi vtp client di switch3 dan switch4

5. Konfigurasi mode access ke arah client sesuai vlan yang ada di topologi. Dan juga mode access ke
arah access point

6. Konfigurasi dhcp server di R3 dengan pool vlan10,vlan20,vlan30 sertakan dns server 8.8.8.8 dan ip
gateway masing-masing vlan

7. Konfigurasi access point dengan ssid adaptivenetwork dengan password WPA2-PSK AES
utsgampang

8. Hubungkan laptop ke access point

9. Konfigurasi access-list 1 untuk mengizinkan semua ip di R3

10. Konfigurasi NAT overload dengan access-list 1 ke arah se0/0/0 dan jangan lupa setting nat inside
dan outsidenya sesuai interface yg diperlukan
GOALS

1. Pastikan pc dan laptop di cluster ALL VLAN dapat saling terhubung satu sama lain

2. Semua pc dan laptop di cluter ALL VLAN dapat terhubung ke lab adaptive dan ruang sisfo

3. Semua pc dan laptop di cluter ALL VLAN dapat akses google.com

4. Area backbone,lab adaptive, ruang sisfo tidak dapat terhubung ke pc dan laptop yang berada di
cluster ALL VLAN
