Mincom MineScape Road Design

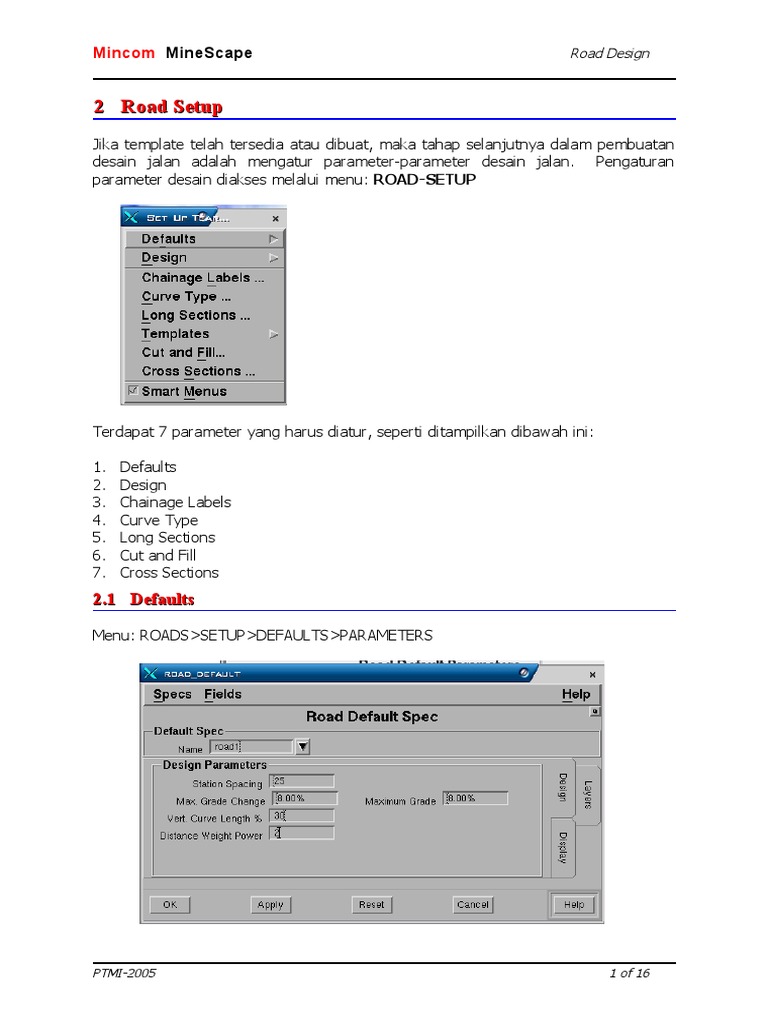

2 Road Setup
Jika template telah tersedia atau dibuat, maka tahap selanjutnya dalam pembuatan
desain jalan adalah mengatur parameter-parameter desain jalan. Pengaturan
parameter desain diakses melalui menu: ROAD-SETUP

Terdapat 7 parameter yang harus diatur, seperti ditampilkan dibawah ini:

1. Defaults
2. Design
3. Chainage Labels
4. Curve Type
5. Long Sections
6. Cut and Fill
7. Cross Sections
2.1 Defaults

Menu: ROADS>SETUP>DEFAULTS>PARAMETERS

PTMI-2005 1 of 16
Mincom MineScape Road Design

Default Spec Panel

 Name. Nama road default spesifikasi sesuai dengan yang dimasukan disini.

Design – Tab
Design Parameters Panel
 Station spacing. Nilai default spacing antar titik chainage.
 Maximum Grade Change. Maksimum perubahan grade design. Jika ada dua
segmen yang mencapai nilai maximum ini akan dilaporkan sebagai suatu
warning.
 Maximum Grade . Nilai maksimum grade.
 Vert. Curv Length. Lebar lengkungan vertikal sebagai persentasi dari lebar
segmen vertikal. Misalnya, jika segmen 900 digunakan dan presentasi vertikal
curve length 30% ditentukan, maka kurva parabolik 300 akan difitkan ke
segmen.
 Distance Weight Power. Pada saat jalan super elevasi didesain, rate
perubahan dari kurva super elevasi ke template yang normal tergantung pada
jarak antara titik-titik dan power weighting. Jika nilai weight power 1 (satu)
dimasukan, elevasi akan berubah secara liniear dengan hasil titik transisi akan
mempunyai suatu perubahan tajam dari grade. Jika weight power lebih dari 1
dimasukan (1.5 sampai 2), maka elevasi akan diweighted ke elevasi dari desain
template dengan hasil perubahan elevasi yang smooth.

PTMI-2005 2 of 16
Mincom MineScape Road Design

Display Tab
Display Definitions Panel
Satu set Display Definition otomatis diinput yang akan digunakan untuk mengatur
attribute berbagai macan elemen desain jalan yang berbeda-beda seperti Centre
Line,Chainage dan sebagainya.

Layers Tab
Layer Suffix Panel
Daftar dan nama akhiran yang akan digunakan oleh system untuk membuat nama-
nama layer yang menyimpan elemen-elemen desain. Akhiran tersebut ditambahkan
kedalam nama Default Spec untuk membuat nama yang unik. Misalnya jika
akhiran untuk elemen Road Lines adalah _Lne, dan jika nama Default Spec adalah
Road1 maka nama layer yang dihasilkan untuk Road Line adalah Road1_Lne.
Mengingat nama layer maksimum 16 karakter, maka nama akhiran yang diinput
harus dibatasi.

PTMI-2005 3 of 16
Mincom MineScape Road Design

2.2 Design

Menu: ROADS-SETUP-DESIGN>PARAMETERS

Design Spec Panel

 Name. Nama spesifikasi Road Design.

Layers Tab
Layer Names Panel
Daftar nama–nama layer yang digunakan oleh aplikasi Roads yang dirangkai dengan
cara menggabungkan suatu awalan dan nama default spec. Jika layer lain akan
digunakan, maka nama-namanya harus dirubah sebelum desain dilakukan. Jika
layer dirubah setelah pekerjaan desin dilaksanakan, maka sistem akan kehilangan
informasi yang diperlukan.

PTMI-2005 4 of 16
Mincom MineScape Road Design

Display Tab
Dsiplay Definitions Panel
Satu set Display Definition otomatis diinput yang akan digunakan untuk mengatur
attribute berbagai macan elemen desain jalan yang berbeda-beda seperti Centre
Line,Chainage dan sebagainya.

PTMI-2005 5 of 16
Mincom MineScape Road Design

Design Tab
Design Parameters Panel
 Design File. Nama design file yang digunakan untuk membuat desain jalan.
 Reference Surface. Mengingat desain jalan akan ditempatkan pada suatu
surface, maka nama dari reference surface harus diberikan. Umumnya
digunakan surface topografi yang telah ada didalam Minescape. Jika ada Cut
atau Fill pada surface jalan akan dibuat terhadap reference surface yang
dimasukkan.
 Template Design File. Nama design file dimana road template disimpan.
Semua template tersebut harus telah dibuat dan disimpan dalam satu design file
dan dimasukkan namanya pada field ini.

Status Tab
Completed Flags Panel
Memberikan informasi status pelaksanaan pekerjaan pembuatan desain jalan.

PTMI-2005 6 of 16
Mincom MineScape Road Design

2.2.1 Menentukan Spesifikasi Default dan Design yang Digunakan

Jika Spesifikasi default dan design telah selesai dibuat, maka tahap selanjutnya
adalah mengatur spesifikasi Default dan Design yang akan digunakan pada
pembuatan desain jalan dengan cara berikut:

1. Mengatur spesifikasi default, menu: ROADS>SETUP>DEFAULTS>SET DEFAULT

2. Mengatur spesifikasi design, menu: ROADS>SETUP>DESIGN>SET CURRENT

2.3 Chainage Labels

Chainage Label Panel

 Name. Nama definisi Chainage Label

Output Tab
Chainage Points Panel
 Tags points dalam element chainage yang diperlukan untuk pembuatan label.
Label yang sesuai dengan nama tag yang dimasukkan dalam daftar akan dibuat
disetiap titil chainage. Pilihannya adalah NONE, IP, TP, TC, CH, CL, VR, EDG,
CMD, CDO, UD, UD1, UD2 dan UD3.

PTMI-2005 7 of 16
Mincom MineScape Road Design

Controls Tab
Control Panel
Input yang digunakan untuk mengatur display dari chainage station.

 Start, End Chainage. Awal dan akhir dari chainage untuk output section.
Setiap tag chainage yang diinput dan termasuk pada range ini akan dikeluarkan
output sectionnya. Jika missing (diisi ‘-‘), maka semua titik chainage akan
digunakan.
 Offset. Jarak offset dari centre line (positif kekanan, negatif ke kiri).
 Format. Format dapat menyertakan text, misalnya:
{N.3} akan menghasilkan text: 1200.00
atau
{N10.3} akan menghasilkan 1200.000
 Colour. Warna yang digunakan untuk text
 Font. Jenis font yang digunakan untuk text.
 Text Width. Ukuran lebar text
 Text Height. Ukuran tinggi text
 Tag Labels. Pilih jika tag labels ingin ditampilkan.
 Tag Position. Posisi text dalam titik chainage, Left atau Right.

PTMI-2005 8 of 16
Mincom MineScape Road Design

2.4 Curve Type

Curving Panel
 Curve Type, pilihannya:
 Circular. Lengkungan yang bermula titik tangensial awal dan menerus dengan
suatu radius yang konstan hingga titik tangensial akhir. Jika jenis circular
dipilih Transitional % tidak digunakan.
 Transitional. Lengkungan yang bermula dari titik tangensial dengan suatu
radius yang tak-terhingga yang secara incremental berkurang terhadap radius
design melalui panjang transitional. Lengkungan kemudian menerus dengan
suatu radius konstan hingga bagian exit transitional dari lengkungan tercapai.
Radius kemudian secara incremental bertambah ke tak-terhingga sampai titik
exit tangential tercapai.
 Transitional %. Masukkan suatu jarak Transitional sebagai suatu persentase dari
radius horizontal. Misalnya, jika suatu radius 800 ditentukan untuk suatu
lengkungan, dan default transitional adalah 25%, maka jarak transitional 200
akan digunakan.
 Minimum Radius. Masukan nilai minimum radius yang akan digunakan untuk
melaporkan suatu peringatan pada saat lengkungan dibuat secara interaktif.
 Curve Increment. Suatu nilai increment sudut yang digunakan pada saat
membuat lngkungan. Semakin kecil nilai sudutnya maka lengkungan akan
semakin halus. Range sudut yang dapat dimasukkan mulai dari minimum 0.5
derajat hingga maksimum 30 derajat. Nilai defaultnya adalah 2.5 derajat.
 Output Design Points. Ditentukan jika ouput titik design diperlukan. Jika dipilih,
titik-titik sementara (misalnya pusat lingkaran, tangent lengkungan) akan
ditambahkan ke dalam design file layer.

Scaling Panel
 Scaling Mode. Pilihannya adalah:
 Uniform. Faktor yang sama pada arah x, y dan z.
 2D. Menngunakan factor-faktor yang berbeda pada arah x dan y. Faktor z
selalu diatur ke 1.

PTMI-2005 9 of 16
Mincom MineScape Road Design

 3D. Menggunakan factor-faktor yang berbeda untuk arah x, y dan z.

Point Intersection Panel

Suatu titik perpotongan yang didapatkan dengan meghitung perpotongan dari dua
segment yang terletak pada posisi kursor di current view.

 Intersection Mode pilihannya adalah:

 Draft. Titik perpotongan diproyeksikan terhadap current drafting plane.
 Average. Titik tengah diantara titik-titik perpotongan yang terdapat pada
segment pertama dan kedua.
 First. Titik perpotongan yang terdapat pada segment pertama.
 Second. Titik perpotongan yang terdapat pada segment kedua.

2.5 Long Sections

Menu: ROADS-SETUP-LONG SECTIONS

Long section dapat diatur atau dibuat melalui fungsi ini. Long section dibuat dengan
cara menempatkan jalan kesuatu bidang dan akan ditampilkan dalam front view.

Long Section Panel

 Name. Nama Definisi long section

Output Tab

PTMI-2005 10 of 16
Mincom MineScape Road Design

Titles Panel
 Company. Nama Perusahaan yang dapat dimasukkan sebagai bagian layout
long section.
 Title. Judul dari layout long section

Display Items Panel

 Reference Surface. Dipilih untuk menampilkan reference surface (topografi)
dalam long section.
 Design lines. Dipilih untuk menampilkan bentuk garis desain dalam long
section.
 Type dan Label. Jenis display dan label yang dapat ditampilkan sebagai
tambahan informasi. Pilihannya adalah:
 Offset. Informasi jarak offset dari centre line.
 Elevation. Informasi elevasi dar desain jalan.
 Difference. Informasi perbedaan elevasi antara jalan dan reference surface.
 Datum. Datum elevasi yang digunakan
 Cut & Fill. Informasi tentang volume untuk Cut & Fill pada setiap section.
 Label. Diskripsi label yang dapat dimasukan untuk setiap item. Label yang
dimasukan akan ditampilkan pada kolom informasi.

Vertical Line Points Panel

 Grades. Dipilih jika informasi grade ingin ditampilkan.
 Curve Lengths. Dipilih jika informasi lebar lengkungan vertikal ingin
ditampilkan.
 Tag Points. Tag points yang dapat dipilih untuk ditampilkan pada section.

PTMI-2005 11 of 16
Mincom MineScape Road Design

Controls Tab
Colours Panel
 Warna-warna yang dapat dipilih untuk tampilan Default, Nama Perusahaan dan
Judul pada layout long section.

Controls Panel
 Datum RL. Elevasi yang digunakan sebagai datum pada long section.
 Z Exaggeration. Perbandingan skala Z (vertikal) terhadap XY (Horizontal).
 Text Size. Ukuran text yang dapat ditambah lebih dari 1 atau dikurangi.

2.6 Cut and Fill

Menu: ROADS>SETUP>CUT and Fill

PTMI-2005 12 of 16
Mincom MineScape Road Design

Secara umum surface road yang didesain tidak akan betul-betul pas dengan
topografi sehingga cut and fill akan terjadi. Form berikut ini adalah untuk
menentukan parameter yang akan digunakan untuk bench dan slope yang
diberlakukan terhadap surface yang dituju.

Batter Definition Panel

 Name. Nama definisi Cut and Fill yang akan dibuat.

Controls Panel
 Target Surface. Nama dari surface dimana slope dari tepi jalan akan
diproyeksikan, biasanya topografi. Surface yang digunakan ini harus ada dalam
Minescape.
 Bench Method. Metoda pembuatan bench. Terdapat 3 pilihan:
 Parrallel. Bench dibuat parralel terhadap surface jalan.
 Horizontal. Bench dibuat horisontal terhadap surface jalan.
 None. Tidak ada bench yang dibuat.
 Base Level. Jika jenis Horizontal dipilih, maka base level harus diinput sebagai
acuan nilai elevasi bench.
 Minimum Bench Height. Ketinggian minimum bench untuk bagian Cut and
Fill.
 Maximum Bench Height. Ketinggian maksimum bench untuk bagian Cut and
Fill.
 Berm Width. Lebar berm untuk Cut and Fill.

PTMI-2005 13 of 16
Mincom MineScape Road Design

 Slope. Besar sudut/grade slope untuk Cut and Fill. Tergantung satuan Grade
yang digunakan pada project, input dapat diketikan berupa % atau derajat.
2.7 Cross Sections

Menu: ROADS>SETUP>CROSS SECTIONS

Cross Section Panel

 Name. Nama Definisi cross section.

Output Tab
Titles Panel
 Company. Nama Perusahaan yang dapat dimasukkan sebagai bagian layout
cross section.
 Titles. Judul dari layout cross section

Display Items Panel

 Reference Surface. Dipilih untuk menampilkan reference surface (topografi)
dalam cross section.
 Display Type dan Label. Jenis display yang dapat ditampilkan sebagai
tambahan informasi. Pilihannya adalah:
 Offset. Informasi jarak offset dari centre line.
 Elevation. Informasi elevasi dari desain jalan.

PTMI-2005 14 of 16
Mincom MineScape Road Design

 Difference. Informasi perbedaan elevasi antara jalan dan reference surface.

 Datum. Datum elevasi yang digunakan
 Cut & Fill. Informasi tentang volume untuk Cut & Fill pada setiap section.
 Label. Diskripsi label yang dapat dimasukan untuk setiap item. Label yang
dimasukan akan ditampilkan pada kolom informasi.

Chainage points Panel

 Tag points yang dapat dipilih utuk ditampilkan pada cross section.

Controls Tab
Colours Panel
 Warna-warna yang dapat dipilih untuk tampilan Default, Nama Perusahaan dan
Judul pada layout long section.

Controls Panel
 Start, End Chainage. Awal dan akhir dari chainage untuk output section.
Setiap tag chainage yang diinput dan termasuk pada range ini akan dikeluarkan
output sectionnya. Jika missing (diisi ‘-‘), maka semua titik chainage akan
digunakan.
 Columns and Rows Number. Jumlah kolom dan baris yang digunakan untuk
menampilkan output cross section. Jika jumlah cross section melebihi jumlah
kolom dan baris, maka tambahan baris akan dibuat.

PTMI-2005 15 of 16
Mincom MineScape Road Design

 Columns and Rows Offset. Jarak offset antar kolom dan baris dalam satuan
design file yang berlaku,. Setiap section akan dioffset sesuai dengan jarak yang
dimasukkan. Pastikan bahwa offset akan cukup untuk menampilkan setiap detail
section.
 Z exaggeration. Perbandingan skala Z (vertikal) terhadap XY (Horisontal).
 Text Size. Ukuran text yang dapat ditambah lebih dari 1 atau dikurangi.

PTMI-2005 16 of 16
