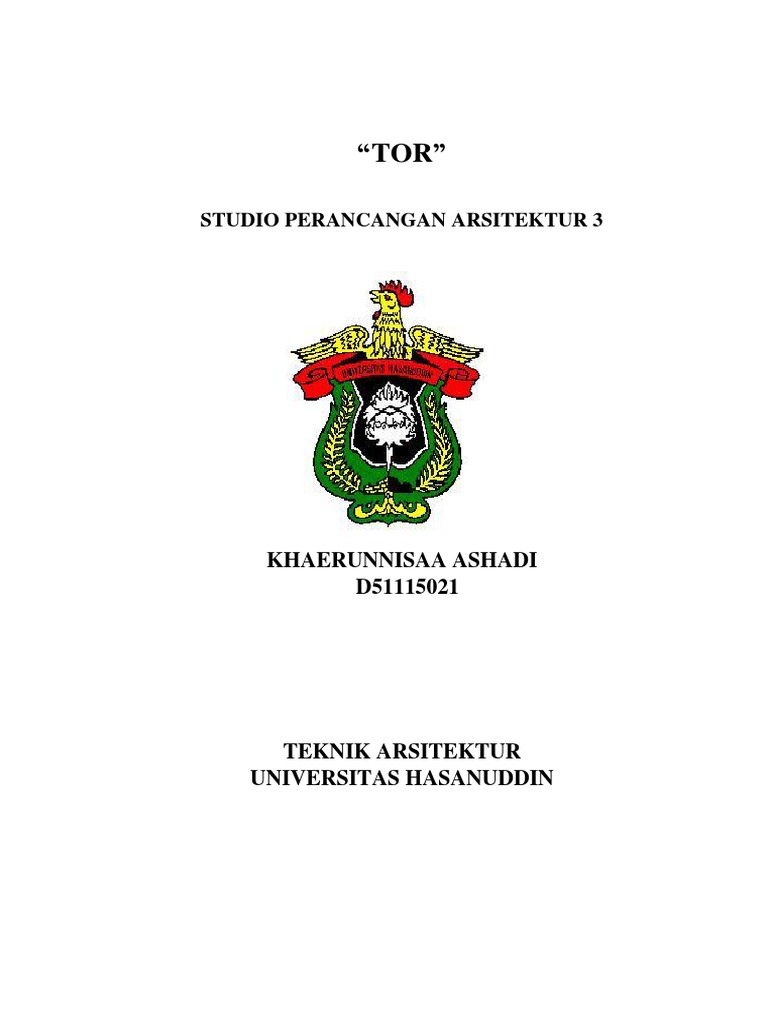

“TOR”

STUDIO PERANCANGAN ARSITEKTUR 3

KHAERUNNISAA ASHADI
D51115021

TEKNIK ARSITEKTUR
UNIVERSITAS HASANUDDIN
 BAB I
PENDAHULUAN

A. LATAR BELAKANG

Dengan melihat pengembangan dunia fashion dimasa yang datang yang semakin
ketat sejalan dengan pesatnya perkembangan ilmu dan teknologi. Tuntutan terhadap
kualitas dunia fashion menjadi lebih kompetitif mengharuskan produk yang di
hasilkan oleh majalah vogue menjadi berkualitas. Sebagai penghasil produk
berkualitas dan memiliki kompetensi penyelenggaraan gaya/style yang tinggi harus
mampu menjadi pendorong dan bahkan sebagai motivator pembangunan icon
terbaru serta gaya hidup yang berkelas. Dari sisi penerbitan majalah fashion yang
terkemuka kantor yang berada di kota New York ,Amerika Serikat penyediaan
fasilitas dan sarana gedung kantor masih belum optimal dikarenakan di perlukannya
cabang baru untuk daerah penerbitan pada kawasan Indonesia karena merupakan
aset yang menunjang pengembangan proses penerbitan majalah Vogue dan terus
menerus dilakukan pembangunan gedung pada beberapa daerah sehingga
menciptakan kemudahan untuk menerbitkan majalah Vogue bagi seluruh dunia,
untuk mewujudkan majalah vogue yang berdaya saing.

B. MAKSUD DAN TUJUAN

1. Pembangunan Gedung yang berorientasi kepada penambahan aset
majalah Vogue yang menunjang pemenuhan kebutuhan penerbitan
majalah pada wilayah Indonesia.
2. Menunjang kebutuhan penerbitan dengan bertambahnya cabang di
Indonesia serta menjadikan bertambahnya lapangan pekerjaan bagi
masyarakat Indonesia
3. Untuk mendapatkan Gambaran tentang Perencanaan Gedung majalah
Vogue di Sulawesi Selatan sesuai dengan estetika bangunan yang ada.
4. Untuk mendapatkan hasil perencanaan berupa gambar Arsitektural, dan
system Utilitas.
C. SASARAN
Sasaran kegiatan adalah perencanaan pembangunan gedung majalah Vogue
di kota Makassar.
 BAB II
PEMBAHASAN

A. PROGRAM RUANG

1. Ruang pemimpin umum

2. Ruang pemimpin redaksi
3. Ruang sekertaris redaksi
4. Ruang redaktur pelaksana
5. Ruang staf redaksi
6. Ruang reporter
7. Ruang desain grafis
8. Ruang editor
9. Ruang maneger iklan
10. Ruang makan
11. Ruang istirahat
12. Patry
13. Toilet
14. Loby
15. Ruang rapat
16. Mushollah
17. Main hall
18. Gudang
19. Studio foto
20. Riset, pustaka, dokumentasi

B. BESARAN RUANG
 RUANG KAPASI STANDAR ANALISA SUMBER
TAS RUANG (BESARAN RUANG)
KANTOR
Pemimpin umum 1 orang 4,46 4,46 𝑚2 x 1 = 4,46 𝑚2 NAD
2
𝑚 /orang
Pemimpin 1 orang 4,46 4,46 𝑚2 x 1 = 4,46 𝑚2 NAD
2
redaksi 𝑚 /orang
Redaktur 1 orang 4,46 4,46 𝑚2 x 1 = 4,46 𝑚2 NAD
2
pelaksana 𝑚 /orang
Sekertaris 1 orang 4𝑚2 /orang 4𝑚2 x 1 = 4 𝑚2 NEUFERT
redaksi
Reporter 6 orang 4𝑚2 /orang 4𝑚2 x 6 = 24𝑚2 NEUFERT
Desain grafis 10 orang 4𝑚2 /orang 4𝑚2 x 10 = 40𝑚2 NEUFERT
Editor 10 orang 4𝑚2 /orang 4𝑚2 x 10 = 40𝑚2 NEUFERT
Maneger iklan 1 orang 4,46 4,46 𝑚2 x 1 = 4,46 𝑚2 NAD
𝑚2 /orang
Foto grafer 3 orang 4𝑚2 /orang 4𝑚2 x 3 = 12𝑚2 NEUFERT
Riset, 3 orang 4𝑚2 /orang 4𝑚2 x 3 = 12𝑚2 NEUFERT
pustaka,dokume
ntasi
Ruang istirahat 30 orang 1,5𝑚2 /orang 1,5𝑚2 x 30 = 45𝑚2 NEUFERT
Pantry 5 orang 1,3𝑚2 /orang 1,3𝑚2 x 5= 6,5𝑚2 SKR
Toilet 3 pria, 3 Urinoir (3x1)+(2x3)+(3x1,5)= NAD
wanita (1𝑚2 /orang) 27𝑚2
wc (3x1,5)+(3x3)=13,5𝑚2
(3𝑚2 /orang)
wastafel
(1,5𝑚2 /orang
)

Loby 10 orang 1,6𝑚2 /orang 1,6x10=16𝑚2 NAD

Rg. Rapat 15 orang 2,4𝑚2 /orang 2,4x15=36𝑚2 NAD
Mushollah 10 orang 1,2𝑚2 /orang 1,2x10=12𝑚2 ASS
Rg. Makan 50 orang 1,3𝑚2 /orang 1,3x50=65𝑚2 NAD
Main hall 100 1,5𝑚2 /orang 1,5x100=150𝑚2 NAD
orang
Gudang 5 orang 1,5𝑚2 /orang 1,5x5=7,5𝑚2 NAD
Studio foto - - 36𝑚2 (6x6) -

C. PERSYARATAN RUANG
 PENCAHAYA PENGHAW
AN AAN VIE PENCAP
RUANG W AIAN
KETENANGAN
A B A B
Pemimpin umum 3 4 3 4 1 2 4
Pemimpin redaksi 3 4 3 4 1 2 4
Redaktur pelaksana 3 4 3 4 1 4 4
Sekertaris redaksi 3 4 3 4 1 3 4
Reporter 2 3 3 3 1 4 3
Desain grafis 3 4 3 4 2 4 3
Editor 3 4 3 4 2 4 3
Maneger iklan 3 3 4 3 2 3 3
Foto grafer 4 4 4 3 2 3 3
Riset,
4 4 2 3 1 2 4
pustaka,dokumentasi
Ruang istirahat 4 4 3 4 4 4 2
Pantry 2 2 2 1 1 3 1
Toilet 3 3 4 3 1 4 1
Loby 4 4 3 3 3 4 1
Rg. Rapat 4 4 3 3 2 3 4
Mushollah 3 3 3 3 1 4 4
Rg. Makan 3 2 3 3 1 3 1
Main hall 4 4 3 3 4 4 1
Gudang 2 2 2 2 1 2 1
Studio foto 4 4 4 4 1 3 2
Keterangan:
A = alami
B= buatan
1= tidak membutuhkan
2= kurang membutuhkan
3= membutuhkan
4=sangat membutuhkan
D. PENDEKATAN METODOLOGI
1. Konsep Bangunan pengembangan adalah futuristic dan harus
menyesuaikan dengan bangunan di lingkungan sekitarnya.
2. Dalam perencanaan harus menyediakan fasilitas pengolah limbah dan
antisipasi terhadap bahaya kebakaran serta bencana.
3. Teknis konstruksi yang disaratkan oleh perencana hendaknya
menggunakan teknologi sederhana sampai dengan teknologi tinggi atau
Hightech, karena merupakan bangunan monumental dan waktu
 pelaksanaan sangat terbatas, dari pekerjaan pondasi sampai dengan
finishing.
4. Lokasi pekerjaan yang tersedia sangat terbatas, sehingga perencana
wajib menjelaskan rencana pekerjaan yang bersifat fabrikasi harus
dilaksanakan di luar lokasi.
5. Lokasi pekerjaan berada di kota Makassar Sulawesi Selatan, sehingga
untuk pengadaan material ke lokasi proyek harus ada peraturan yang
khusus supaya tidak terganggu akses lalu lintas.
 BAB III
LOKASI

A. LOKASI

Lokasi perencanaan adalah Jln.urip sumaharjo, kota makassar, Sulawesi Selatan.

B. TAPAK/SITUASI

Lokasi berada antara jln. Urip sumaharjo dan jalan barawaja dengan total luas area
0,46 hektar.
CONTOH KONDISI TAPAK
POTONGAN MELINTANG DAN MEMBUJUR

ANALISIS PARKIR DAN AKSES

 PEMBAGIAN ZONING

ANALISIS PROGRAM RUANG

ANALISIS BENTUK
ANALISIS STRUKTUR
 BAB IV
DAFTAR PUSTAKA

ERNST NEUFERT,DATA ARSITEK JILID 1

ERNST NEUFERT,DATA ARSITEK JILID 2
https://www.academia.edu/8790014/BAB_VI._KONSEP_PERENCANAAN_DA
N_PERANCANGAN
http://dokumen.tips/documents/tabel-kebutuhan-ruang-kantor.html
http://www.forbes.com/sites/neilhowe/2015/03/31/open-offices-back-in-vogue-
thanks-to-millennials/#5770de3f4ed1
https://www.google.co.id/search?q=tema+vogue&biw=1093&bih=494&source=l
nms&sa=X&ved=0ahUKEwiS07jklo3SAhXERo8KHSAYDkQQ_AUIBygA&
dpr=1.25#q=KEBUTUHAN+UNIT+BANGUNAN
http://isyniesansansunni.blogspot.co.id/2012/10/mengenal-tugas-tugas-redaksi-
majalah_9486.html
http://sji-pwi.org/index.php/berita/makalah-bahan-ajar-dosen-sji/65-praktik-
newsroom-ruang-redaksi-e-soebekti
http://rumah.mitula.co.id/rumah/tanah-kosong-makassar
https://www.google.co.id/search?q=program+ruang+kantor&biw=1093&bih=494
&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwjLwrXcno3SAhVM
Oo8KHcmtA_oQsAQIGA#imgrc=VYouX0uUTpN_0M:
http://dokumen.tips/documents/tabel-kebutuhan-ruang-kantor.html
http://www.slideshare.net/kabupaten_pakpakbharat/6-lampiran-4b
