7.

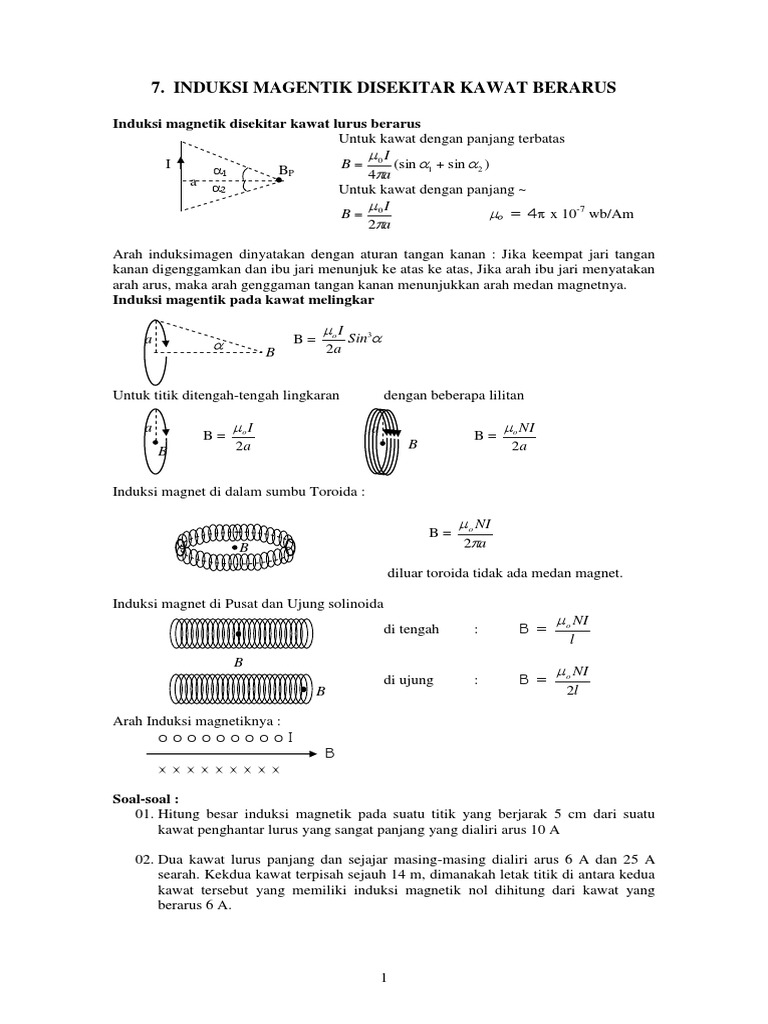

INDUKSI MAGENTIK DISEKITAR KAWAT BERARUS

Induksi magnetik disekitar kawat lurus berarus

Untuk kawat dengan panjang terbatas
 I
I  B  0 (sin 1  sin  2 )
BP 4a
a 
 Untuk kawat dengan panjang ~
 I
B 0 o = 4 x 10-7 wb/Am
2a

Arah induksimagen dinyatakan dengan aturan tangan kanan : Jika keempat jari tangan
kanan digenggamkan dan ibu jari menunjuk ke atas ke atas, Jika arah ibu jari menyatakan
arah arus, maka arah genggaman tangan kanan menunjukkan arah medan magnetnya.
Induksi magentik pada kawat melingkar

o I
a B= Sin3
 B 2a

Untuk titik ditengah-tengah lingkaran dengan beberapa lilitan

a o I a o NI
B= B=
B 2a B 2a

Induksi magnet di dalam sumbu Toroida :

 o NI
B=
B 2a

diluar toroida tidak ada medan magnet.

Induksi magnet di Pusat dan Ujung solinoida

 o NI
di tengah : B=
l
B
 o NI
di ujung : B=
B 2l

Arah Induksi magnetiknya :

oooooooooI
B
xxxxxxxxx

Soal-soal :
01. Hitung besar induksi magnetik pada suatu titik yang berjarak 5 cm dari suatu
kawat penghantar lurus yang sangat panjang yang dialiri arus 10 A

02. Dua kawat lurus panjang dan sejajar masing-masing dialiri arus 6 A dan 25 A
searah. Kekdua kawat terpisah sejauh 14 m, dimanakah letak titik di antara kedua
kawat tersebut yang memiliki induksi magnetik nol dihitung dari kawat yang
berarus 6 A.

1
03. Segitiga ABC sama sisi dengan panjang sisi 10 cm. Dua kawat sejajar lurus
masing-masing dialiri arus listrik melalui titik A dan B seperti dilukiskan pada
gambar di bawah. Tanda silang menyatakan arah arus masuk gambar dan tanda
.titik menyatakan arah araus lekuar gambar. Berapa besar induksi magnetik di
titik C ?
C

10 cm

A B
I=20A I= 20A

04. Sebuah kawat berbentuk lingkaran terdiri dari 20 lilitan, jari – jari lingkaran 20
cm agar induksi magnetik di pusat lingkaran sama dengan 2 x 10-3 Wb/m2,
tentukan kuat arus yang harus dilewatkan pda kawat tersebut !

05. Seutas kawat dilengkungkan membentuk ¼ lingkaran sepeerti gambar di bawah.

Jika kawat dialiri arus 2A, berapakah induksimagnetik di titik P, jika jari-jari
kelengkungan kawat adalah 10 cm.

10 cm

06. Sebuah solinoida memiliki diameter 5 cm dengan panjang 20 cm terdiri dari 200
lilitan, tentukan besar induksi magnetik di pusat dan diujun gsolinoida ketika arus
4 A dialirkan melalui kumparan tersebut.

07. Penghantar berbentuk dua buah setengah lingkaran konsentris seperti pada
gamabr dengan jari-jari a1= 2 cm dan a2 = 4 cm, dialirioleh arus I = 2A tentukan
induksi manet total yang timbul di pusat A !

a2
a1

A
08. Sebuah penghantar berbentuk lingkaran berjari-jari a = 8 cm dialiri arus I = 10A,
sepertipada gambar. Tentukaninduksi magnet BP di sumbu linkgaran yang
berjarak b = 6 cm dari pusat lingkaran

r
a
A  P BP
I
b

09. Sebuah toroida berjari-jari 30 cm dialiri arus listrik sebesar 0,9 A. Jika induksi
magnet di sumbu toroida 24 x 10-6 T, tentukan jumlah lilitan toroida tersebut.

2
 INDUKSI ELEKTROMAGNETIK

A. Fluks Magnetik
Fluks magnaetik : banyaknya garais medan magnetik yang dilingkupi oleh suatu
luasan dalam arah tegak lurus.

  AB cos
  : Fluks magnetik (Weber)
A : Luas Penampang (m2)
B : Induksi Magnetik (Tesla)
 : sudut antara arah B dengan normal
Bidang.

B. Hukum Faraday
GGL induksi yang timbul antara ujung-ujung suatu loop penghantar berbanding
lurus dengan laju perubahan fluks magnetik yang dilingkupi oleh loop penghantar
tsb.
 d
  N atau    N
t dt

C. Hukum Lenz
Jika GGL induksi timbul pada suatu rangkaian, maka arah arus induksi yang
dihasilkan mempunyai arah sedemikian rupa sehingga menimbukan medan
magnet (arus induksi berusaha mempertahankan fluks magnet totalnya konstan).

D. GGL Induksi Akibat Perubahan Luas Bidang Kumparan :

l v

  Blv sin 
x  : sudut antara B dan v

E. Faktor-faktor yang menimbulkan GGL Induksi

1. Perubahan luas bidang kumparan
d d dA
  N   N ( BA cos )   NB cos
dt dt dt
2. Perubahan besar Indusi Magnetik
d d dB
  N   N ( BA cos )   NA cos
dt dt dt
3. Perubahan Orientasi bidang kumparan
d d d
  N   N ( BA cos )   NBA cos
dt dt dt

3
F. Aplikasi Induksi Elektromagnetik
Adalah pada Generator Listrik
Prinsip yang digunakan adalah menimbulkan GGL Induksi menggunakan konsep
perubahan arah dari bidang kumparan terhadap arah induksi magnetiknya.
Dengan cara bidang kumparan diputar memotong garis-garis gaya magnet secara
terus menerus. GGL yang dihasilkan besarnya berubah-ubah
  NBA sin t
+ E max
t
0

+Emin

Adalah pada Transformator

Prinsip kerja transformator adalah dua buah kumparan yang disebut primer dan
sekunder yang dililitkan pada inti besi yang sama. Pada kumparanprimer
dihubngkan arus bolak balik sehingga akan timbul perubahan fluks magnetik yang
akan menginduksi pada kumparan sekunder. Karena kumparansekunder
menerima fluks magnetik yang nilainya berubah-ubah maka pada ujung-ujung
kumparan sekunder timbul arus induksi.
Pada trafo yang ideal berlaku perubahan tegangan sebansing dengan perbandingan
antara jumlah lilitan kumparan primer dan jumlah lilitan kumparan sekunder :
Vs N
 s
Vp N p
Pada trafo ideal effisiensi trafo dianggap 100 persen, maka daya keluaran dan
daya masuk adalah sama sehingga : berlaku : Ps  PP  Vs .I s  V p .I P
Pada trafo real terjadi kehilangan daya pada kumparan sekunde sehingga
P
effisiensi tidaklah 100%   s
PP
Induktor
Pada sebuah kumparan ketika ujung-ujungnya dihubungkan dengan sumber
tegangan,maka pada kumparan itu akan teraliri arus yang berubah dari tidak ada
menjadi bernilai tertentu. Kemunculan arus yang berubah tersebut akan
menimbulkan perubahan fluks magnetik pada kumparan, perubahan fluks
magnetik tersebut juga akan menimbulkan GGL pda kumparan tersebut. GGL
tesebut dikenal sebagai GGL induksi diri yang arahnya berlawanaan dengan
GGLyang dihasilkan dari sumber.
di
Besar GGL induksi diri :    L dimana L : induktasi diri dengan satuan
dt
volt
 Henry.
A/ s
di
Pada kumparan : laju perubahan arus menimbulkan ggl    L , laju perubahan
dt
d
fluks pada kumparan juga menimbulkan ggl    N jika kedua persamaan
dt

tersebut kita samanakan diperoleh : L = N
i

4
Soal-soal
01. Sebuah kumparan terdiri dari 1200 lilitan berada dalam medan magnet. Apabila pada
kumparan terjadi perubahan fluks magnetik 2.103Wb setiap detik, maka besar ggl
induksi yang timbul pada ujung-ujung kumparan adalah ....
a. 0,24 volt
b. 1,0 volt
c. 1,2 volt
d. 2,0 volt
e. 2,4 volt

02. Dalam suatu kumparan dengan 500 lilitan dan induktansi 5 mH dihubungkan dengan
sumber tegangan arus searah. Apabila kuat arus dalam kumparan 5 A, maka besar
fluks magnetik di dalam kumparan adalah ...
a. 4.10-5 Wb
b. 5.10-5 Wb
c. 6.10-5 Wb
d. 7.10-5 Wb
e. 8.10-5 Wb

03. Sebuah kumparan terdiri atas 100 lilitan bentuk penampang empat persegi panjang
dengan ukuran 8 cm x 5 cm. Kumparan berputar dengan frekwensi anguler 100 rad/s,
tegak lurus dengan medan magnet homogen . Induksi magnetik 2 tesla. Tegangan
maksimum yang terjadi pada kumparan adalah ....
a. 800 volt
b. 420 volt
c. 200 volt
d. 100 volt
e. 80 volt

04. Kawat PQ panjangnya 20 cm digerakkan ke kanan dengan kecepatan v dan

memotong tegak lurus induksi magnetik B sepertipada gambar berikut. Besar gaya
lorenz pada kawat PQ adalah ....
a. 2.10-2 N
b. 2.10-2 N
c. 2.10-2 N
d. 2.10-2 N
e. 2.10-2 N

05. Kawat AB panjangnya 10 cm, hambatannya 0,02 ohm bergerak sepanjang kawat PS
sedangkan medan magnet 0,1 Tesla menembus tegak lurus bidang kertas. Jika kawat
AB digerakkan ke kiri dengan kecepatan 4 m/s tegak lurus medan magnet, maka
besar dan arah arus induksi pada kawat AB adalah ....
P
...........................
..... ................ .....
............................
............................
S
A
B
a. 2A dari A ke B
b. 2A dari B ke A
c. 2,5 A dari A ke B
d. 2,5 A dari B ke A
e. 4A dari A ke B

06. Laju turunnya kuat arus dalam suatu induktor adalah 20 ampere/sekon. Ternyata
perubahan kuat arus ini menimbulkan ggl induksi diri 50 volt. Berapa besar
induktansi kumparan ?

5
 a. 1H
b. 1,5 H
c. 2H
d. 2,5 H
e. 4H

07. Sebuah kumparan yang memiliki hambatan 4 ohm dan induktasi 0,02 H dialiri oleh
arus listrik yang dinyatakan dengan I = 25 sin 100t (dalam SI) kuat arus induksi
maksimum yang mengalir melalui kumparan adalah ....
a. 8 A
b. 10 A
c. 12,5 A
d. 16 A
e. 20 A

08. Sebuah induktor yang terdiri dari 500 lilitan dialiri arus listrik yang konstan dengan
kuat arus 2,5 A sehingga membangkitkan fluks mmagnetik 2 x 10-4 Wb. Maka
induktansi induktor tersebut adalah ....
a. 0,01 H
b. 0,02 H
c. 0,03 H
d. 0,04 H
e. 0,08 H

09. Bila sebuah generator berputar pada 1500 put/menit untuk membangkitkan tegangan
maksimum 100 volt, berapakah besar putaran yang diperlukan untuk membangkitkan
tegangan maksimum 120 Volt
a. 1000 rpm
b. 1200 rpm
c. 1600 rpm
d. 1800 rpm
e. 2000 rpm

10. Sebuah generator terdiri dari sebuah kumparan melingkar dengan diameter 30 cm
dan berputar 3600 putaran permenit (ppm) di dalam medan magnet 0,5T. Berapakah
jumlah lilitan agar dihasilkan GGL induksi maksimum sebesar 2400 volt
a. 120
b. 150
c. 180
d. 200
e. 220
