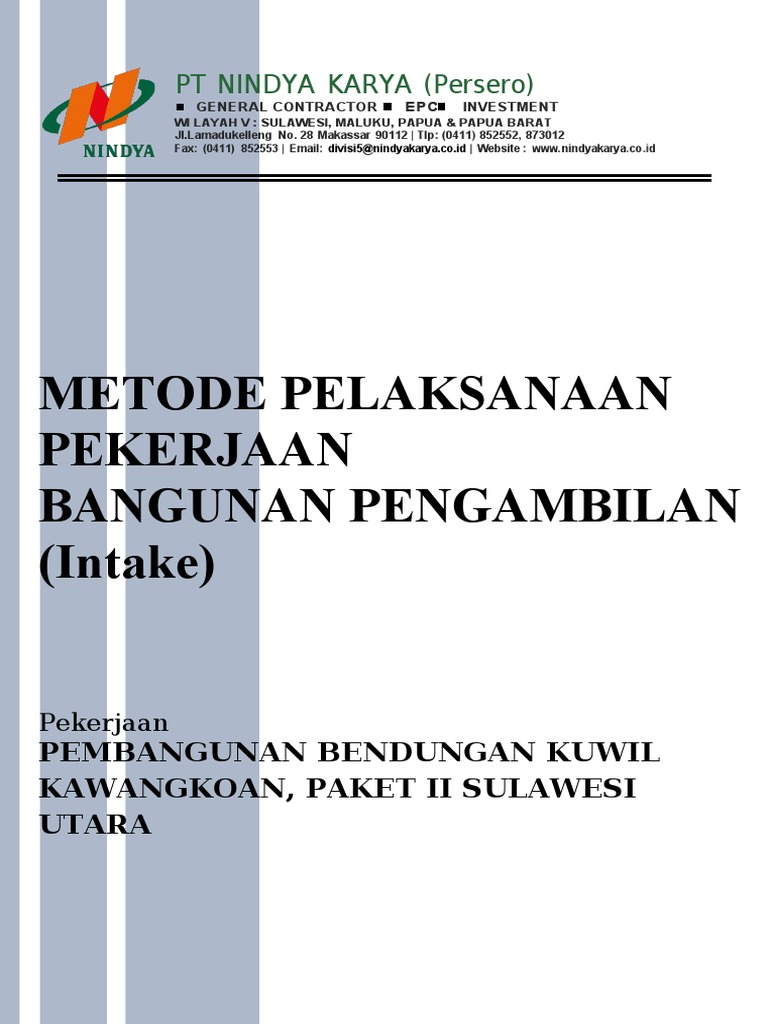

PT NINDYA KARYA (Persero)

GENERAL CONTRACTOR EPC INVESTMENT

WI LAYAH V : SULAWESI, MALUKU, PAPUA & PAPUA BARAT
JI.Lamadukelleng No. 28 Makassar 90112 | Tlp: (0411) 852552, 873012
Fax: (0411) 852553 | Email: divisi5@nindyakarya.co.id | Website : www.nindyakarya.co.id

METODE PELAKSANAAN
PEKERJAAN
BANGUNAN PENGAMBILAN
(Intake)

Pekerjaan
PEMBANGUNAN BENDUNGAN KUWIL
KAWANGKOAN, PAKET II SULAWESI
UTARA
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

REQUEST PERSETUJUAN METODE KERJA

No. Ref : 007/MET/NR.KSO/08/18 Tanggal : 30 September 2018

Persiapan Pek. Alat Instrumen Pek. Grouting

Pek. Bendungan Pek.

Utama Hidromekanikal
Kategori Pek. Proteksi pada Pek. Listrik
Bangunan
Pelimpah
Pek. Bangunan Pek. Trial Grouting
Pengambilan

Uraian Kegiatan Metode Pek. Pada Lokasi Bangunan Pengambilan

No Uraian Satuan Kuantitas Keterangan

1 Metode Pekerjaan Bangunan Pengambilan Set 3 1 untuk PU

1 untuk Konsultan
Catatan :
1 untuk Arsip

Lokasi Bendungan Intake

No. Ref. Gambar -
No. Ref. SpekTek -
Ulasan dan Perhatian Rekaman
Persetujuan Kegiatan
Diajukan untuk: Kegiatan
Informasi Pengajuan Lainnya
Kegiatan Revisi
Disetujui Disetujui Dikembalikan Ditolak
dengan Untuk
Hasil Ulasan:
Catatan Dikoreksi

METODE KERJA
2
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

BANGUNAN PENGAMBILAN

NO. KONTRAK : HK.02.03/BWSS-I/SNVT-PB/PK.BII/02

TANGGAL KONTRAK : 26 JULI 2016
TAHUN ANGGARAN : 2016 – 2020
WILAYAH : KABUPATEN MINAHASA UTARA

LEMBAR PERSETUJUAN

3
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

URAIAN DISUSUN OLEH : DIPERIKSA OLEH : DISETUJUI

OLEH :

NAMA RADITYO IR. PRASDIANTO DUMAIS WILLEM

ARDHIAN Z.D ST.
PRATAMA ST.

KEPALA PROYEK TEAM LEADER

JABATAN KONTRAKTOR DIREKSI PU.

TANDA
TANGAN

TANGGAL

DOKUMEN METODE KERJA

BANGUNAN PENGAMBILAN

4
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

METODE PELAKSANAAN
BANGUNAN PENGAMBILAN (INTAKE)
PAKET II
PT. NINDYA KARYA, (PERSERO)

A. PERALATAN DRYTEST

1. Truck Mixer
2. Mobile Crane Kapasitas 25 Ton
3. Concrete Pump
4. Tangga dan Scafoldinng
5. Lampu Sorot
6. Compresor
7. Genset
8. Handy Talky
9. Alat bantu:
Ganco, linggis, sekop, cangkul, ember plastic 20 ltr, pahat, palu, Dll
10. APD

5
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

B. METODE PELAKSANAAN BANGUNAN PENGAMBILAN

(INTAKE)

1. Persiapan
Menyiapkan seluruh sarana-sarana yang diperlukan untuk kepentingan tenaga kerja
berupa alat-alat keselamatan kerja dan untuk keperluan peralatan berupa kebutuhan
pasokan air, angin, listrik, ventilasi dan penyiapan material maupun fasilitas lainnya.
Total ketingihan menara intake adalah 21,7 meter dari permukaan tanah untuk itu
langsir material seperti besi, bekisting dan yang lainya mengunakan mobile crene
dengan jangkauan 27 meter

Gambar 1 Proses langsir material

2. Pemasangan Besi
Pemasangan besi dilakukan sesuai barlist yang telah disetujui direksi dengan overlap
besi arah vertical tiap jarak 6 meter. Sebelum melakukan pemasangan besi perlu
dilakukan pemasangan clambing untuk sarana pekerja dalam melaksanakan pekerjaan
berukuran 1 meter untuk bagian luar menara dan selebar 5,6 meter untuk bagian
dalam menara. Berdasasrkan kondisi yang ada pemasangan besi dibagi menjadi 3
stage dengan panjang besi maksimal 6 meter dengan overlap besi sesuai dengan
spesifikasi teknis 40D yaitu 1 meter.

6
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

3. Pemasangan Bekisting
Pemasangan bekisting dilakukan setelah kondisi besi selesai di inspeksi oleh pihak
konsultan dan juga direksi dengan kondisi besi sesuai persyaratan. Hal ini perlu
dilakukan karena tumpuan perkuatan bekisting ada pada besi tulangan dengan
mengunakan lass mati pada bagian dalam dan plasticount pada bagian luar.
Material bekisting bagian luar dan dalam mengunakan multiplek jenis phenoil dengan
ketebalan 10 mm dengan rangka mengunakan besi hollow dengan tebal 3 mm dirakit
sesuai gambar kerja dengan ukuran panjang 5,6 meter dan tinggi 1.2 meter.
Sedangkan
Untuk bekisting setengah lingkaran mengunakan material plat dengan tebal 5 mm
dengan rangka mengunakan besi hollow dengan tebal yang sama 5 mm dan dirangkai
sesuai gambar kerja dengan ketingian 1.2 m.

Gambar 2 Bekisting intake

7
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

4. Pengecoran Beton K225

Pengecoran dilakukan setelah inspeksi bekisting oleh pihak konsultan dan direksi
telah disetujui. Pengecoran dilakukan mengunakan concrete pump tipe long dengan
panjang jangkauan pipa hingga 25 meter dan untuk pengecoran trashrack mengunakan
mobile crane dengan jangkauan lengan hingga 27 meter. Pengecoran dilakukan
bertahap tiap kenaikan bekisting 2.4 meter

Gambar 3 Pengecoran dengan concrete pump

8
 METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

Gambar 4 Pengecoran dengan mobile crene

C. PROSEDUR KESELAMATAN PEKERJAAN

Sebelum pelaksanaan pekerjaan galian mekanis pada proyek, semua personil harus
diberi penjelasan mengenai keselamatan kerja, prosedur pengoperasian alat kerja, peralatan
pengaman dan peralatan pelindung diri, serta pertolongan pertama pada kecelakaan (P3K).
Safety morning dilakukan setiap hari untuk membahas hal-hal yang terjadi selama
pelaksanaan pekerjaan. Berikut adalah rencana keselamatan kerja untuk pekerjaan galian
mekanis.
N
O Pekerjaan Potensi Bahaya Prosedur keselamatan / APD
Luka lecet pada tangan pada saat mobilisasi harus
atau kaki pada saat dilengkapi APD : sarung
mobilisasi peralatan tangan, helm, sepatu,
kacamata pelindung, masker
1 Persiapan

Terjepit besi, terjatuh dari Selalu berhati-hati perhatikan

ketingihan Komando dari fireman APD :
safety belt, sarung tangan,
helm, sepatu, kacamata
2 Pembesian pelindung, masker

Terjatuh dari ketingihan, Kondisi tangga atau

terjepit material, terkena scaffolding harus
lass diperhatikan dengan baik.
Perancah harus kuat agar
3 Bekisting
tidak roboh APD : Kaos
tangan, sepatu boot, masker,
helm, kacamata pelindung,
rompi safety
Terjatuh dari ketingihan, Selalu berhati-hati perhatikan
terpental Komando dari fireman APD :
safety belt, sarung tangan,
4 Pengecoran helm, sepatu, kacamata
pelindung, masker

9
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

10
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara

D. FLOW CHART

Persiapan
peralatan

Pembesian

Pengecoran
Pemasangan Bekisting

SELESAI

11
METODE PELAKSANAAN BANGUNAN PENGAMBILAN (INTAKE)
Proyek Bendungan Kuwil - Kawangkoan Paket II, Provinsi Sulawesi Utara
