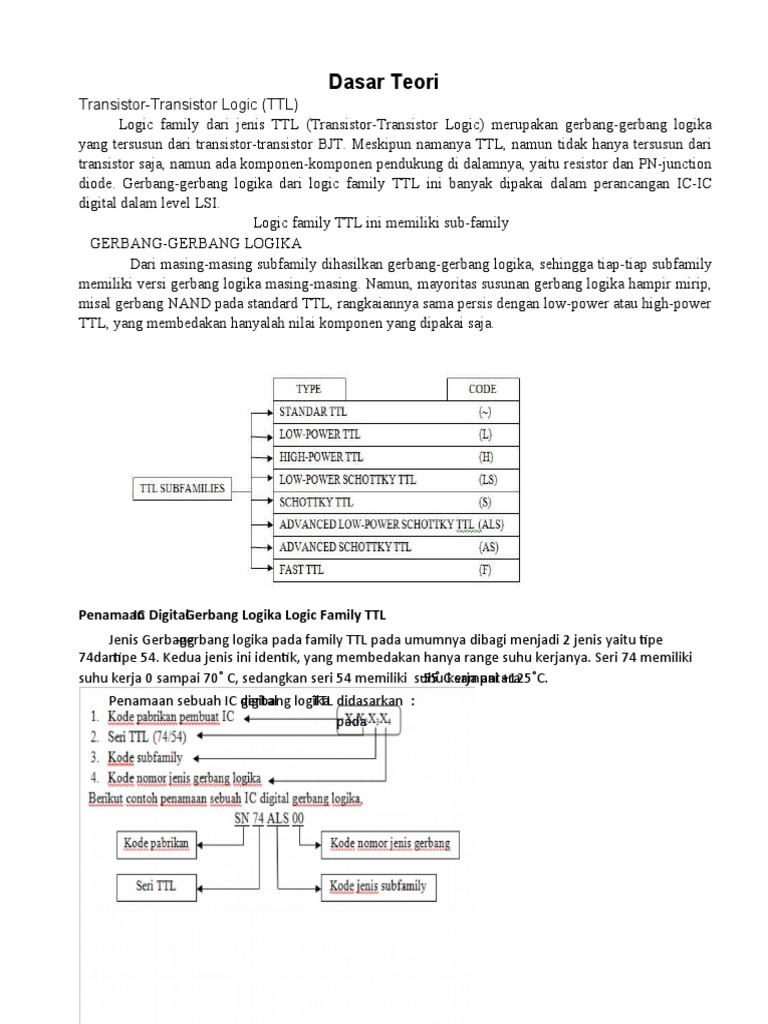

Dasar Teori

Transistor-Transistor Logic (TTL)

Logic family dari jenis TTL (Transistor-Transistor Logic) merupakan gerbang-gerbang logika
yang tersusun dari transistor-transistor BJT. Meskipun namanya TTL, namun tidak hanya tersusun dari
transistor saja, namun ada komponen-komponen pendukung di dalamnya, yaitu resistor dan PN-junction
diode. Gerbang-gerbang logika dari logic family TTL ini banyak dipakai dalam perancangan IC-IC
digital dalam level LSI.
Logic family TTL ini memiliki sub-family
GERBANG-GERBANG LOGIKA
Dari masing-masing subfamily dihasilkan gerbang-gerbang logika, sehingga tiap-tiap subfamily
memiliki versi gerbang logika masing-masing. Namun, mayoritas susunan gerbang logika hampir mirip,
misal gerbang NAND pada standard TTL, rangkaiannya sama persis dengan low-power atau high-power
TTL, yang membedakan hanyalah nilai komponen yang dipakai saja.

Penamaan
IC DigitalGerbang Logika Logic Family TTL
Jenis Gerbang
-gerbang logika pada family TTL pada umumnya dibagi menjadi 2 jenis yaitu tipe
74dantipe 54. Kedua jenis ini identik, yang membedakan hanya range suhu kerjanya. Seri 74 memiliki
-55˚ Ckerja
suhu kerja 0 sampai 70˚ C, sedangkan seri 54 memiliki suhu sampai
antara
+125˚C.
Penamaan sebuah IC digital
gerbang logika
TTL didasarkan :
pada
Standard TTL
a. NAND gate

Cara kerja rangkaiannya adalah sebagai berikut,

1) Ketika kedua input LOW, maka aka nada arus yang mengalir pada base-emitter Q1,
sehingga Q2 menjadi cut-off. Karena Q2 cut-off maka Q3 akan saturasi (on) dan Q4
off, akibatnya output (Y) akan bernilai HIGH. Dimana nilai VOH (min)= 2.4 V untuk
supply tegangan minimum pada Vcc dengan arus sourcing 400 uA. Q3 berfungsi
sebagai source-current (pull-up transistor).

2) Ketika salah satu input bernilai LOW (ditunjukkan dengan no. 2 dan 3 pada tabel
kebenaran), maka akan ada arus yang mengalir di base-emittor Q1 sehingga Q2 akan
off. Sampai disini step-stepnya akan sama dengan no. 1) karena Q2 satu-satunya
pemicu untuk Q3 dan Q4. Sehingg ketika salah satu input bernilai LOW, maka output
(Y) akan HIGH.
3) Ketika kedua input bernilai HIGH, tidak ada arus yang mengalir melalui base-emitter
Q1 melainkan arus akan mengalir pada base-collector Q1 yang menyebabkan Q2
 saturasi (on). Akibatnya Q3 cut-off dan Q4 saturasi. Kondisi tersebut mengakibatkan
logika output bernilai LOW, dimana VOL maksimum 0.4 V dengan sinking-current 16
mA dari load eksternal. Q4 berfungsi sebagai current-sinking (pull-down transistor).
Diode 1 berfungsi untuk mencegah Q3 mengkonduksi arus (meskipun arus itu kecil).

Totem-Pole pada Output Stage

Kombinasi Q3 dan Q4 disebut sebagai susunan output totem-pole. Susunan totem-pole
memiliki keuntungan dan kerugian. Keuntungan totem-pole adalah sebagai berikut,
a) Output impedance menjadi kecil saat state output HIGH maupun LOW. Saat high
state, Q3 bertindak sebagai emitter follower dan memiliki output impedance sekitar
70Ω. Sedangkan saat low state, Q4 saturasi dengan output impedance sekitar 10Ω
saja.
b) Dengan output impedance yang kecil, maka jika terdapat kapasitor pada rangkaian
output akan cepat dalam charging maupun discharging, sehingga memungkinkan
digunakan dalam rangkaian yang membutuhkan transisi cepat dari state satu ke state
yang lain.
c) Pada saat low state, jika tidak ada Q3 (Q4 langsung menyambung Vcc melalui R3),
maka Q4 akan menarik arus yang sangat besar. Dengan adanya kombinasi totem-pole,
maka arus yang dialirkan ke Q4 menjadi kecil.
Kerugian yang dialami ketika menggunakan totem-pole adalah switc-off Q4 lebih lama
dari switch-on Q3, sehingga ada kemungkinan saat Q4 masih on, Q3 juga sudah on, sehingga
terjadi short dalam waktu tertentu (meskipun orde nano seconds). Dampaknya adalah jika state
on dan off berubah secara cepat dan terus menerus mengakibatkan mengalirnya arus yang sangat
besar menyebabkan panasnya IC dan disipasi daya yang besar.
b. NOT gate
Desain NOT gate mirip dengan NAND gate, namun hanya dengan 1 masukan saja.
Gambar rangkaiannya adalah sebagai berikut,
 Input Output
0 1
1 0

c. NOR gate
Desain NOR gate juga menyerupai NAND gate, namun pembedanya adalah pada Q1 dan
Q2, yang semula cuma terdapat 1 buah Q1 dan 1 buah Q2, pada gerbang NOR ada 2 buah
transistor yang menggantikan Q1 dan 2 buah transistor yang menggantikan Q2.

Input A Input B Output

1 0 0 1
2 0 1 0
3 1 0 0
4 1 1 0

d. AND gate
Skematik berikut merupakan salah satu dari 4 buah gerbang AND pada quad two-input AND
gate tipe 7408/5408.
 Input A Input B Output
1 0 0 0
2 0 1 0
3 1 0 0
4 1 1 1

Cara kerjanya adalah sebagai berikut,

• output HIGH terjadi saat Q6 cut-off dan Q5 saturasi. Kondisi ini tercapai saat Q4 dalam
kondisi cut-off
• agar Q4 cut-off maka Q2 dan Q3 harus on, dan yang menyebabkan Q2 dan Q3 on adalah jika
kedua inputnya dalam kondisi HIGH
• jika salah satu input saja bernilai LOW, maka kondisi yang terjadi adalah sebaliknya.

e. OR gate
Skematik yang ditampilkan berikut merupakan salah satu dari 4 gerbang OR penyusun gerbang
OR TTL tipe quad two-input OR gate (7432/5432)

Input A Input B Output

1 0 0 0
2 0 1 1
3 1 0 1
4 1 1 1

Cara kerjanya adalah sebagai berikut,

• Gerbang OR hanya akan menghasilkan output LOW saat kedua buah inputnya bernilai LOW
• Output LOW terjadi saat Q8 saturasi dan Q7 cut-off. Kondisi ini hanya bisa dicapai saat Q6
saturasi, oleh karena itu Q5, Q4, dan Q3 harus pada kondisi cut-off
 • Kemungkinan ini bisa tercapai saat kedua buah transistor input (Q1 dan Q2) pada kondisi
saturasi
• Jika salah satu dari transistor input cut-off, maka output akan LOW

f. Ex-OR gate
Skematik berikut merupakan salah satu dari empat gerbang EX-OR pada quad two-input EX-OR
gate (tipe 7486/5486). Bentuk rangkaiannya menyerupai rangkaian gerbang OR namun ada
tambahan berupa sepasang transistor Q7 dan Q8.

Input A Input B Output

1 0 0 0
2 0 1 1
3 1 0 1
4 1 1 0

Cara kerja rangkaian adalah sebagai berikut,

• Ketika dua inputnya bernilai sama (HIGH semua atau LOW semua), dua buah transistor Q7 dan
Q8 berada pad kondisi cut-off. Akibatnya Q9 dan Q11 on menyebabkan Q10 off sehingga nilai
output adalah LOW.
• Ketika salah satu input bernilai HIGH sedang yang lain tetap LOW, maka salah satu dari Q7 atau
Q8 akan on (Q7 on saat input B HIGH, Q8 on saat input A HIGH). Q7 atau Q8 akan meng-
offkan Q9 dan Q11, sehingga Q10 on dan menyebabkan output HIGH.

1.2.2 Low Power TTL

Pada dasarnya yang membedakan Low-Power TTL dengan Standard TTL adalah pada nilai resistor
yang digunakan. Yaitu nilai resistor lebih besar agar disipasi daya lebih kecil. Gambar contoh
NAND gate berikut mewakili pembeda Low-Power TTL dengan Standard TTL.
1.2.3 High Power TTL
Pada dasarnya yang membedakan High-Power TTL dengan Standard TTL adalah pada nilai resistor
yang digunakan. Yaitu nilai resistor lebih kecil sehingga daya yang digunakan besar. Selain itu ada
tambahan rangkaian Darlington Q3, R5, dan Q5 menggantikan fungsi totem-pole. Gambar contoh
NAND gate berikut mewakili pembeda Low-Power TTL dengan Standard TTL.
1.2.4 Low-power Schottky TTL

1.2.5 Schottky TTL

1.2.6 Advanced Low-power Schottky TTL

1.2.7 Advanced Schottky TTL

1.2.8 Fast TTL
 REFERENCES
[1] Anil K. Maini “Digital Electronics, Principles, Devices, and Applications,” West Sussex, England: 2007
[2] Wikipedia, http://www.wikipedia.org/
[3] R. Hidayat, “Paper Template in One-Column Format”, http://www.te.ugm.ac.id/~risanuri/
