Praktikum Komunikasi Data Industri_2021

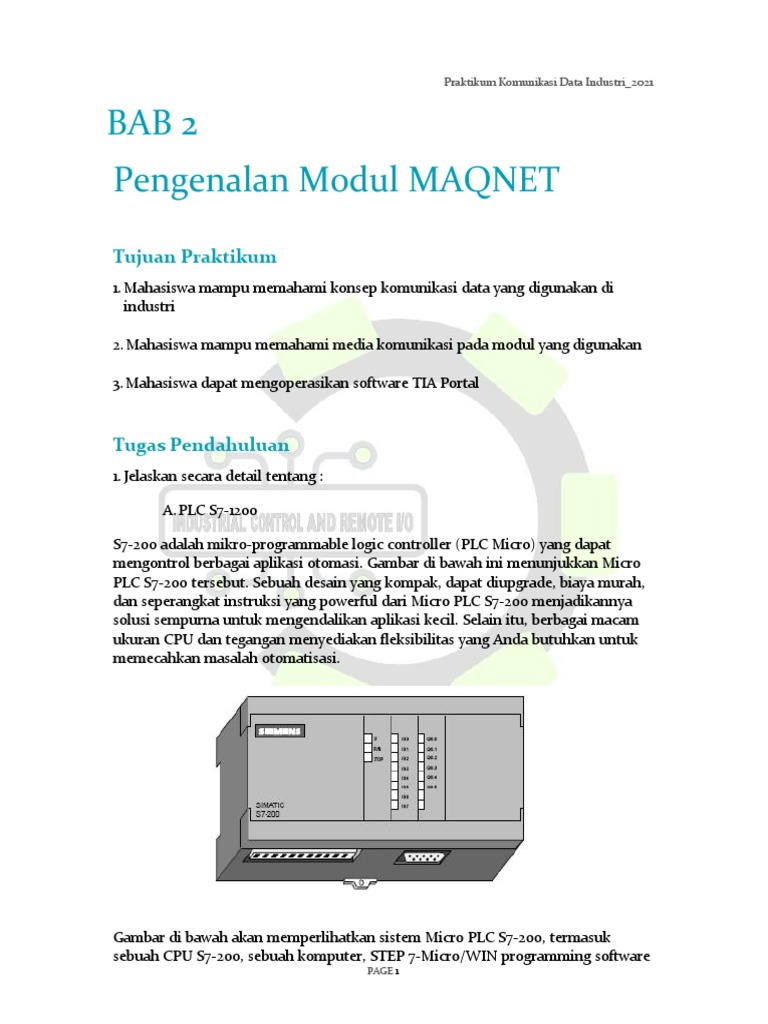

BAB 2
Pengenalan Modul MAQNET
Tujuan Praktikum
1. Mahasiswa mampu memahami konsep komunikasi data yang digunakan di
industri

2. Mahasiswa mampu memahami media komunikasi pada modul yang digunakan

3. Mahasiswa dapat mengoperasikan software TIA Portal

Tugas Pendahuluan
1. Jelaskan secara detail tentang :

A. PLC S7-1200

S7-200 adalah mikro-programmable logic controller (PLC Micro) yang dapat

mengontrol berbagai aplikasi otomasi. Gambar di bawah ini menunjukkan Micro
PLC S7-200 tersebut. Sebuah desain yang kompak, dapat diupgrade, biaya murah,
dan seperangkat instruksi yang powerful dari Micro PLC S7-200 menjadikannya
solusi sempurna untuk mengendalikan aplikasi kecil. Selain itu, berbagai macam
ukuran CPU dan tegangan menyediakan fleksibilitas yang Anda butuhkan untuk
memecahkan masalah otomatisasi.

Gambar di bawah akan memperlihatkan sistem Micro PLC S7-200, termasuk

sebuah CPU S7-200, sebuah komputer, STEP 7-Micro/WIN programming software
PAGE 1
 Praktikum Komunikasi Data Industri_2021

dan sebuah kabel komunikasi. Supaya dapat terhubung ke komputer, kamu harus
menyediakan salah satu perangkat sebagai berikut:

1. PC/ PPI Kabel

2. Communications processor (CP) card dan kabel MPI (multi point interface)
3. MPI card. Sebuah kabel communications yang di lengkapi dengan MPI card.

Komponen Micro PLC S7-200 Sebuah micro PLC S7-200 terdiri dari CPU sendirian
atau dengan berbagai pilihan expansion module. Modul CPU S7-200
menggabungkan central processing unit (CPU), power supply, dan diskrit I/O poin
menjadi satu perangkat kompak yang berdiri sendiri.

CPU (central processing unit)

1. CPU mengeksekusi program dan menyimpan data untuk mengendalikan tugas

otomatisasi atau proses.
2. Catu daya menyediakan daya listrik untuk unit dasar dan untuk ekspansi setiap
modul yang terhubung.
3. Input dan output poin sistem kontrol: input memantau sinyal dari perangkat
yang ada di lapangan (seperti sensor dan switch), dan pengendalian output
pompa, motor, atau perangkat lain.
4. Port komunikasi memungkinkan Anda untuk menghubungkan CPU ke
perangkat pemrograman atau perangkat lain. Beberapa CPU S7- 200 memiliki dua
port komunikasi.
5. Lampu status memberikan informasi visual tentang modus CPU (RUN atau
STOP), arus keadaan lokal I / O, dan indikator pendeteksi error jika terjadi
kesalahan (error).

Gambar di bawah menunjukkan macam-macam modul CPU PLC S7-200

PAGE 2
 Praktikum Komunikasi Data Industri_2021

CPU Tipe 212

CPU Tipe 214

CPU Tipe 215 dan 216

B. ET200S

SIMATIC ET 200S adalah I / O system multifungsi dan sangat modular dengan

tingkat perlindungan IP20 yang dapat disesuaikan secara tepat untuk tugas
otomatisasi.

Modul antarmuka dengan CPU terintegrasi dan koneksi PROFINET / PROFIBUS

tersedia - baik dalam desain standar dan berorientasi keselamatan. Bit-modular ET
200S menawarkan rangkaian modul yang komprehensif, terdiri dari modul daya,
modul input dan output digital atau analog, modul teknologi, Master IO-Link serta
starter motor atau antarmuka pneumatik. Berkat konstruksinya yang kokoh, ET
200S juga dapat digunakan dalam kondisi tekanan mekanis yang tinggi.

Untuk kondisi ruang sempit ada ET 200S COMPACT blok kecil I / O yang bisa
diperluas. ET 200S juga tersedia dalam varian SIPLUS untuk rentang suhu yang
diperpanjang.

Area aplikasi

PAGE 3
 Praktikum Komunikasi Data Industri_2021

Berbagai macam modul menjadikan ET 200S sistem I / O yang ideal untuk aplikasi
di hampir setiap industri, terutama ketika desain modular dan beragam fungsi
diperlukan.

Dengan kemampuan transportasi data internal yang kuat dan operasi mode
isochronous, ET 200S juga sangat cocok untuk aplikasi yang kritis terhadap waktu.

C. HMI KTP 6” display

Panel Dasar SIMATIC HMI KTP 6” dapat digunakan di mana saja untuk
langsung mengoperasikan dan memantau mesin dan peralatan sederhana di
lokasi. Panel ini digunakan di berbagai industri dan aplikasi, seperti dalam
pembuatan, proses, dan otomatisasi gedung. Fungsionalitas dasar HMI (sistem
alarm, manajemen resep, fungsionalitas kurva tren, dan peralihan bahasa).

PAGE 4
 Praktikum Komunikasi Data Industri_2021

D.G120C-DP SINAMICS

SINAMICS G120C adalah rangkaian konverter untuk mengontrol kecepatan tiga fase
motor. Konverter tersedia dalam tiga ukuran bingkai. SINAMICS G120C luar biasa
dalam memadukan kekompakan, kepadatan daya tinggi, dan lebar berbagai fungsi
untuk mengatasi banyak aplikasi - cocok untuk gerakan terus menerus dengan
kinerja kelas menengah memberikan kontrol torsi dan kecepatan yang lebih presisi.
Drive SINAMICS G120C dapat diintegrasikan dengan cepat dan mudah ke dalam
otomatisasi yang ada lingkungan. Alat perangkat lunak yang inovatif membantu
untuk membuat seleksi, commissioning, dan pengoperasian semudah dan seandal
mungkin.

-Platform Teknik yang terintegrasi dan mulus untuk otomatisasi dan teknologi
penggerak
- Rekayasa penggerak yang intuitif dan interaksi yang lancar dengan PLC SIMATIC
dalam Portal Otomasi Terintegrasi Sepenuhnya.

PAGE 5
 Praktikum Komunikasi Data Industri_2021

Bahan Praktikum

1. Modul plc s7-1200

2. Kabel profinet dan profibus
3. Distributor I/O
4. Motor

Hasil Praktikum

1. Penjelasan alat PLC S7-1200 dan untuk programnya TIA PORTAL

2. Power PLC, Power HMI yang berupa MAQNET ke modul 3 fasa yaitu power
Sinamics
3. Tujuan digunakan alat PLC S7-1200 untuk mengetahui berbagai macam kabel
yang digunakan industri untuk melakukan komunikasi
4. Kabel berwarna ungu yaitu PROFIBUS, kabel berwarna hijau yaitu PROFINET dua
dua nya terhubung langsung dengan sinematics S7-1200.
5. Kabel kabel yang terhubung tersebut untuk dihubungkan dengan distribut I/O
atau remote I/O
6. I/O yang ada terbatas, maka harus ada di Filed levelnya, maka langsung ke Plant
yang jauh, tidak perlu mengolor kabel yang banyak langsung ke kontroler
PAGE 6
 Praktikum Komunikasi Data Industri_2021

7. Kabel Profinet sama kerjanya seperti Kabel LAN, ditiap room ada aktuator dan
sensor yang digunakan yaitu Limit switch dan ada lampu sebagai outputnya
8. Kabel Profibus langsung masuk untuk mangatur motor, yaitu untuk mengatur
kecepatan motor
9. Dari kontroler I/O kemudian ke motor,Kabel PROFINET untuk power HMI
menggunakan kabel LAN
10. Router untuk menghubungkan dari PC dimana Ptogram TIA Portal akan di
hubungkan ke router
11. HMI terhubung juga di Router dan I/O yang memakai PROFINET juga terhubung
ke Routernya

Jawaban Tugas
a.

Distributed
Input PLC I/O
Output

PC

PAGE 7
 Praktikum Komunikasi Data Industri_2021

b.

PLC S7-1200
PLC SIEMENS S7-1200 1215 DC/DC/Relay dalam penggunaannya menggunakan
bahasa ladder yang di program melalui software TIA PORTAL, PLC SIEMENS S7 ini
juga merupakan jenis PLC dari SIEMENS yang spesifikasinya cukup untuk
pembuatan comveyor dengan menambahkan modul SIEMENS sebagai tambahan
output dan input. Perkembangan PLC juga meliputi perkembangan antar muka
yang lebih baik, yaitu graphical user interface (GUI) dan human machine interface
(HMI) yang membuat proses kontrol lebih mudah dilakukan serta visualisasi dari
status mesin dapat ditampilkan secara real time.

Dalam hal ini conveyor penyortir barang menggunakan PLC SIEMENS S7-1200 dapat
menyortir barang sesuai dengan bentuk atau warnanya. Dengan ini pabrik lebih
mudah dan cepat dalam proses penyortiran barang yang ingin dikemas, karena
semua telah dikerjakan secara otomatis menggunakan sistem pemrograman PLC
SIEMENS S7-1200.

PAGE 8
 Praktikum Komunikasi Data Industri_2021

ET200S
SIMATIC ET 200S adalah sistem I / O terdistribusi dengan perlindungan IP 20
derajat. Ini terdiri dari:

- Modul antarmuka dengan PROFIBUS (alternatif dengan CPU integral) atau

antarmuka PROFInet
- Modul masukan / keluaran
- Modul teknologi
- Konverter frekuensi dan starter motor untuk beban tiga fase
- Spektrum modulnya yang luas dan penanganan konfigurasi, penginstalan, dan
pemrograman di seluruh sistem membuat ET 200S sangat sesuai sebagai sistem I / O
universal.

Analisa dan Kesimpulan

1. Alat MAQNET di produksi dari Siemens menggunakan PLC S7-1200 dan
programnya menggunakan TIA PORTAL
2. Kabel Profibus dan kabel Profinet berfungsi untuk menghubungkan distribut I/O
atau remote I/O yang ada diroom sehingga kita tidak perlu mengolor kabel yang
banyak
3. Disetiap room terdapat actuator, sensor, limit switch, dan lampu sebagai output
4. Kabel Profibus dapat juga mengatur kecepatan motor, sedangkan kabel Profinet
menggunakan kabel LAN router yang terhubung dari PC guna memasukan program
TIA PORTAL

Jadi pada praktikum diatas dapat disimpulkan bahwa modul yang digunakan
menggunakan PLC Siemens s7-1200. Pada praktikum ini kami memanfaatkan kabel
profinet dan profibus, fungsi kabel profibus dan profinet adalah menghubungkan
distribut I/O ke kontroler.

Selain itu profibus bisa digunakan untuk langsung mengatur kecepatan

motor/output dari distributed I/O.

Nama Kelompok:

Arinda Dwi Fadilla

Emka Akbar Reza
Yefta Rahellia Sujono
Yosafat Bintang Kurniawan

PAGE 9
