SMK NEGERI 2 DEPOK SLEMAN

SISTEM KONTROL ELEKTRO PNEUMATIK

Sistem Kontrol Elektro-Pneumatik
SEM : GANJIL 6X45
menggunakan PLC dengan Timer
hal 1 dari
Revisi : 01 Oktober 2021
3

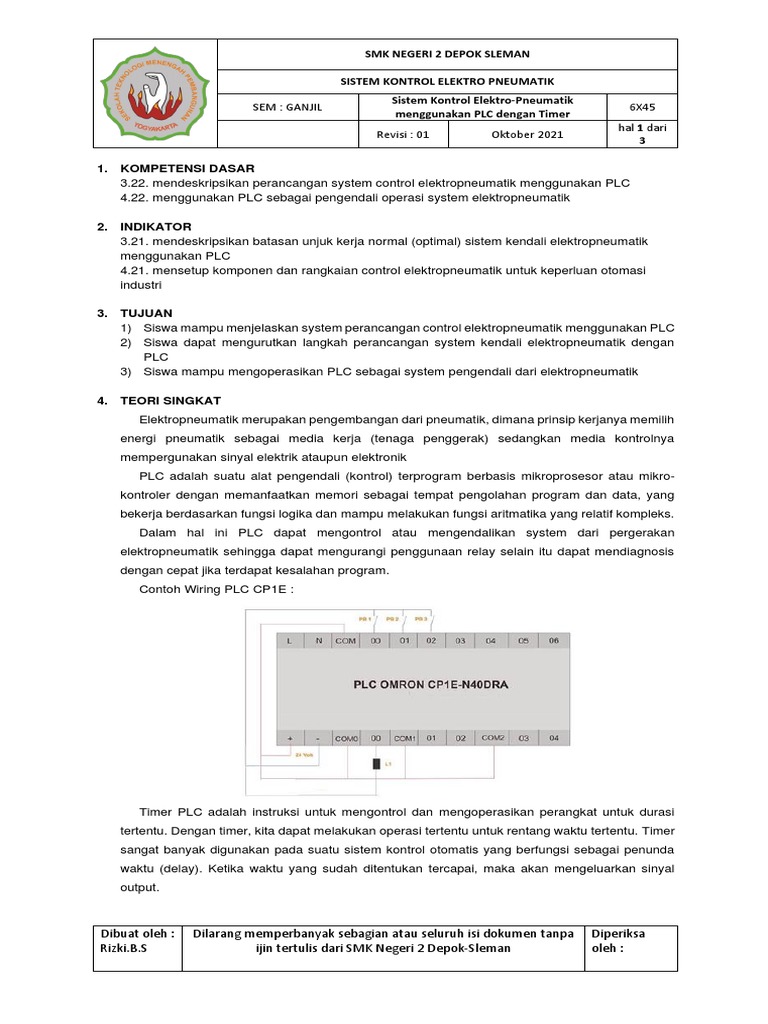

1. KOMPETENSI DASAR
3.22. mendeskripsikan perancangan system control elektropneumatik menggunakan PLC
4.22. menggunakan PLC sebagai pengendali operasi system elektropneumatik

2. INDIKATOR
3.21. mendeskripsikan batasan unjuk kerja normal (optimal) sistem kendali elektropneumatik
menggunakan PLC
4.21. mensetup komponen dan rangkaian control elektropneumatik untuk keperluan otomasi
industri

3. TUJUAN
1) Siswa mampu menjelaskan system perancangan control elektropneumatik menggunakan PLC
2) Siswa dapat mengurutkan langkah perancangan system kendali elektropneumatik dengan
PLC
3) Siswa mampu mengoperasikan PLC sebagai system pengendali dari elektropneumatik

4. TEORI SINGKAT
Elektropneumatik merupakan pengembangan dari pneumatik, dimana prinsip kerjanya memilih
energi pneumatik sebagai media kerja (tenaga penggerak) sedangkan media kontrolnya
mempergunakan sinyal elektrik ataupun elektronik
PLC adalah suatu alat pengendali (kontrol) terprogram berbasis mikroprosesor atau mikro-
kontroler dengan memanfaatkan memori sebagai tempat pengolahan program dan data, yang
bekerja berdasarkan fungsi logika dan mampu melakukan fungsi aritmatika yang relatif kompleks.
Dalam hal ini PLC dapat mengontrol atau mengendalikan system dari pergerakan
elektropneumatik sehingga dapat mengurangi penggunaan relay selain itu dapat mendiagnosis
dengan cepat jika terdapat kesalahan program.
Contoh Wiring PLC CP1E :

Timer PLC adalah instruksi untuk mengontrol dan mengoperasikan perangkat untuk durasi
tertentu. Dengan timer, kita dapat melakukan operasi tertentu untuk rentang waktu tertentu. Timer
sangat banyak digunakan pada suatu sistem kontrol otomatis yang berfungsi sebagai penunda
waktu (delay). Ketika waktu yang sudah ditentukan tercapai, maka akan mengeluarkan sinyal
output.

Dibuat oleh : Dilarang memperbanyak sebagian atau seluruh isi dokumen tanpa Diperiksa
Rizki.B.S ijin tertulis dari SMK Negeri 2 Depok-Sleman oleh :
 SMK NEGERI 2 DEPOK SLEMAN

SISTEM KONTROL ELEKTRO PNEUMATIK

Sistem Kontrol Elektro-Pneumatik
SEM : GANJIL 6X45
menggunakan PLC dengan Timer
hal 2 dari
Revisi : 01 Oktober 2021
3

Sintak penulisan Timmer pada PLC Omron adalah sebagai berikut:

TIM spasi addres timmer spasi #waktu
Satuan waktu yang digunakan adalah mili detik, jadi jika waktu diisi dengan nilai 300 berarti
Setting timer selama 300 x 0,1 = 30 detik.
Sebagai contoh sebuah sintak TIM 000 #50 artinya timmer 00 dengan setting waktu 5 detik

5. ALAT DAN BAHAN

1) Double acting cylinder : 2 buah
2) 5/2 Way Valve Solenoid : 2 buah
3) Push button : 1 buah
4) Limit switch : 4 buah
5) PLC CP1E : 1 buah
6) Kabel Jumper : Secukupnya

6. KESELAMATAN KERJA
1) Siswa dan siswi wajib mengenakan baju praktek
2) Berdoa sebelum memulai praktik
3) Baca dan pahami petunjuk yang ada pada jobsheet
4) Jauhkan peralatan yang tidak diperlukan dari meja kerja
5) Apabila ada yang tidak dimengerti tanyakan pada guru pengampu
6) Selesai praktik, kembalikan alat dan bahan pada tempat semula

7. DESAIN ELEKTROPNEUMATIK
1) Rangkailah rangkaian berikut di papan trainer elektropneumatik

Dibuat oleh : Dilarang memperbanyak sebagian atau seluruh isi dokumen tanpa Diperiksa
Rizki.B.S ijin tertulis dari SMK Negeri 2 Depok-Sleman oleh :
 SMK NEGERI 2 DEPOK SLEMAN

SISTEM KONTROL ELEKTRO PNEUMATIK

Sistem Kontrol Elektro-Pneumatik
SEM : GANJIL 6X45
menggunakan PLC dengan Timer
hal 3 dari
Revisi : 01 Oktober 2021
3

+24V 1 2 3 4 5 6 9 10

START A1 K2 K2 B1 T2
K1 K1

B0

STOP

K3 T1 A0
K2

T1 3 Y2 Y3 T2 3 Y4 K3
K1 Y1 K2

0V

2 3 5 7 10 4
3 6

Program PLC :

Cara kerja :
