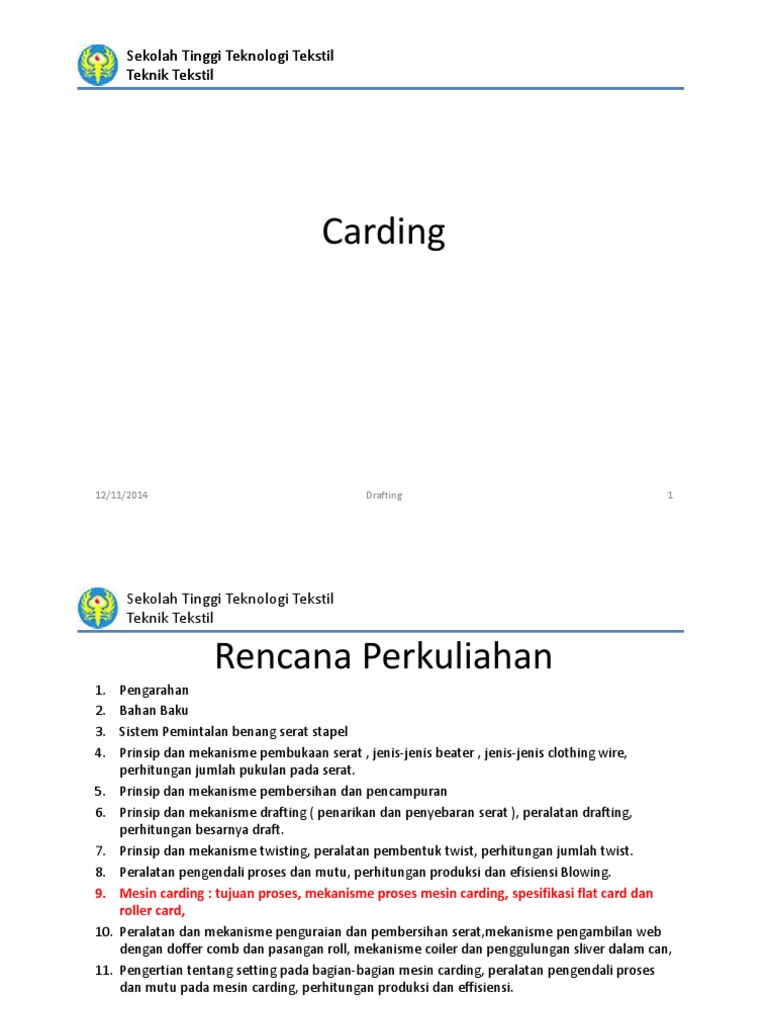

Sekolah Tinggi Teknologi Tekstil

Teknik Tekstil

Carding

12/11/2014 Drafting 1
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Rencana Perkuliahan
1. Pengarahan
2. Bahan Baku
3. Sistem Pemintalan benang serat stapel
4. Prinsip dan mekanisme pembukaan serat , jenis-jenis beater , jenis-jenis clothing wire,
perhitungan jumlah pukulan pada serat.
5. Prinsip dan mekanisme pembersihan dan pencampuran
6. Prinsip dan mekanisme drafting ( penarikan dan penyebaran serat ), peralatan drafting,
perhitungan besarnya draft.
7. Prinsip dan mekanisme twisting, peralatan pembentuk twist, perhitungan jumlah twist.
8. Peralatan pengendali proses dan mutu, perhitungan produksi dan efisiensi Blowing.
9. Mesin carding : tujuan proses, mekanisme proses mesin carding, spesifikasi flat card dan
roller card,
10. Peralatan dan mekanisme penguraian dan pembersihan serat,mekanisme pengambilan web
dengan doffer comb dan pasangan roll, mekanisme coiler dan penggulungan sliver dalam can,
11. Pengertian tentang setting pada bagian-bagian mesin carding, peralatan pengendali proses
dan mutu pada mesin carding, perhitungan produksi dan effisiensi.

12/11/2014 Pemintalan 1 2
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Fungsi Carding
• Pembersihan bahan baku dari serat pendek, partikel-
partikel limbah, dan Nep
• Penguraian gumpalan serat menjadi serat individu
• Pensejajaran serat
• Pencampuran serat
(blending)
• Peregangan
• Pembentukan sliver
• Penggulungan sliver pada
can
Sumber: Trützschler

12/11/2014 Pemintalan 1 3
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

PENAMPANG MESIN CARDING

Penyuapan
Gumpalan serat Elemen Carding

Top Flat

Doffer

Rol Pengambil

Rol Penyuap

Pembentuk
Sliver
Licker-in/Taker-in
Pembersihan Silinder
12/11/2014 Pemintalan 1 4
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Prinsip Kerja
• Lapisan serat (vlice/lap) yang telah rata
disuapkan melalui rol penyuap
• Rol penyuap menggerakan lapisan serat
pada area kerja licker-in
• Lapisan serat diuraikan oleh licker-in dan
disuapkan ke silinder
• Pada licker-in terjadi pembersihan bahan
baku yang berupa partikel-partikel limbah,
disinilah prose penghilangan limbah dalam
carding yang terbesar
• Gumpalan serat disebarkan pada
permukaan silinder menjadi serat-serat
individu
• Gumpalan serat bergerak bersama silinder menuju daerah kerja Top-Flat, disinilah gumpalan
serat diurai menjadi serat-serat individu
• Setelah melawati silinder serat akan paralel/sejajar
• Lapisan serat pada permukaan silinder dipindahkan ke doffer kemudian diambil oleh strippper
roller
• Cross roller/Calender roller membentuk sliver dan menggulungnya di cann
12/11/2014 Pemintalan 1 5
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Contoh suatu mesin Carding

Sumber: Trützschler

12/11/2014 Pemintalan 1 6
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Sumber: Trützschler

12/11/2014 Pemintalan 1 7
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Contoh suatu mesin Carding

Sumber: Rieter

12/11/2014 Pemintalan 1 8
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

9
1. Daerah Carding terbesar
2. Licker-in
3. Pre Carding dan Post Carding
4. Flat
5. Integrated Cloth Grinding
6. Opening Roller
7. Lapisan serat bahan baku
6
8. Sliveer Carding
4 9. Kolom bahan-baku
1

3 3
8
7

5
2

Sumber: Rieter

12/11/2014 Pemintalan 1 9
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Sistem Penyuapan Bahan Baku Carding

1. Saluran penyuapan
2. Bagian pemisahan
3. Kolom penyuapan
4. Rol-rol pembukaan
5. Pengendalian berat lapisan serat
6. Rol-rol penggilas dan penyuap ke
mesin Carding

Fungsi: Sumber: Rieter

• Menyuapkan bahan baku untuk mesin Carding

• Membentuk lapisan serat yang rata sebagai bahan baku mesin Carding
• Menghilangkan debu

12/11/2014 Pemintalan 1 10
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Sistem Penyuapan Bahan Baku Carding

Gumpalan serat diuraikan dan dibentuk menjadi lapisan serat
(vlies), kemudian langsung disuapkan ke mesin Carding

1. Kolom bahan baku dari Blowing

2. Penghisapan
3. Kolom atas
4. Rol penarik
5. Celah
6. Rol pembuka (opening roller)
7. Penghisapan
8. Kolom bawah
9. Ventilator

Sumber: Rieter

12/11/2014 Pemintalan 1 11
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Sistem Penyuapan Bahan Baku Carding

Sumber: Rieter

12/11/2014 Pemintalan 1 12
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Feeding

Sumber: Trützschler

12/11/2014 Pemintalan 1 13
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Licker-in

Feed roller

Licker-in
pertama
Mote-
knife

Lengan
pengatur
seting
Mote-knife

Ruang hisap limbah

12/11/2014 Pemintalan 1 14
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Cylinder & Flat

Top Flat

Fix Flat Fix Flat

Cylinder Sumber: Neumag

12/11/2014 Pemintalan 1 15
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Posisi Carding & Striping Action

Carding Action

Striping
Striping Action
Action

12/11/2014 Pemintalan 1 16
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Prinsip Carding
Proses penguraian serat hingga terpisah menjadi serat serat individu dan proses
pensejajaran serat terjadi pada proses Carding

Carding Disposition/Action
- Arah gigi pada dua elemen Carding searah
- Intensitas Carding tergantung pada perbandingan kecepatan kedua elemen
Carding dan jarak antara Silinder dan Top Flat

Stripping Disposition/Action
- Arah gigi pada dua elemen yang bekerja berlawanan arah
- Serat akan terpindahkan dari satu rol ke rol lainnya:
- dari licker-in ke Silinder,
- dari silinder ke doffer,
- dari doffer ke take-up roller

12/11/2014 Pemintalan 1 17
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Carding Action
V2 Top Flat
V2

Cylinder V1
V1

V1 >> V2 • Gigi gergaji di dua permukaan berlawanan arah

• Posisi seperti ini terjadi pada : silinder – top flat
dan silinder – doffer
• Agar carding action terjadi maka V1 harus lebih
besar dari V2
• Pada carding action serat diregangkan, dipisahkan
dari serat pendek dan disejajarkan

12/11/2014 Pemintalan 1 18
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Striping Action

Licker-in
V2

• Arah kemiringan gigi gergaji pada kedua

permukaan sama
• Posisi seperti ini ada pada daerah
pertemuan antara Licker-in dan Silinder
V1
• Pada daerah ini terjadi perpindahan serat
Cylinder
dari licker-in ke silinder
• Kecepatan V1 lebih besar dari V2
V1 >> V2

12/11/2014 Pemintalan 1 19
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Intensitas pemisahan serat tergantung

pada:

• Ketajaman gigi-gigi gergaji (clothing)

• Jarak antara silinder dan top flat
• Kerapatan gigi-gigi gergaji (clothing)
• Kecepatan licker-in (tinggi, tapi tidak terlalu tinggi)
• Kecepatan doffer (tinggi, tapi tidak terlalu tinggi)

12/11/2014 Pemintalan 1 20
 Sekolah Tinggi Teknologi Tekstil
Teknik Tekstil

Kecepatan tiap Elemen Carding

Kecepatan tergantung bahan baku yang diproses

– Licker-in : 8 – 18 m/s
– Silinder : 19 – 41 m/s
– Top Flat : 110 – 205 m/s
– Doffer : sd 3,5 m/s

Kecepatan permukaan Silinder sekitar 15 kali lebih

cepat dari Doffer
12/11/2014 Pemintalan 1 21
