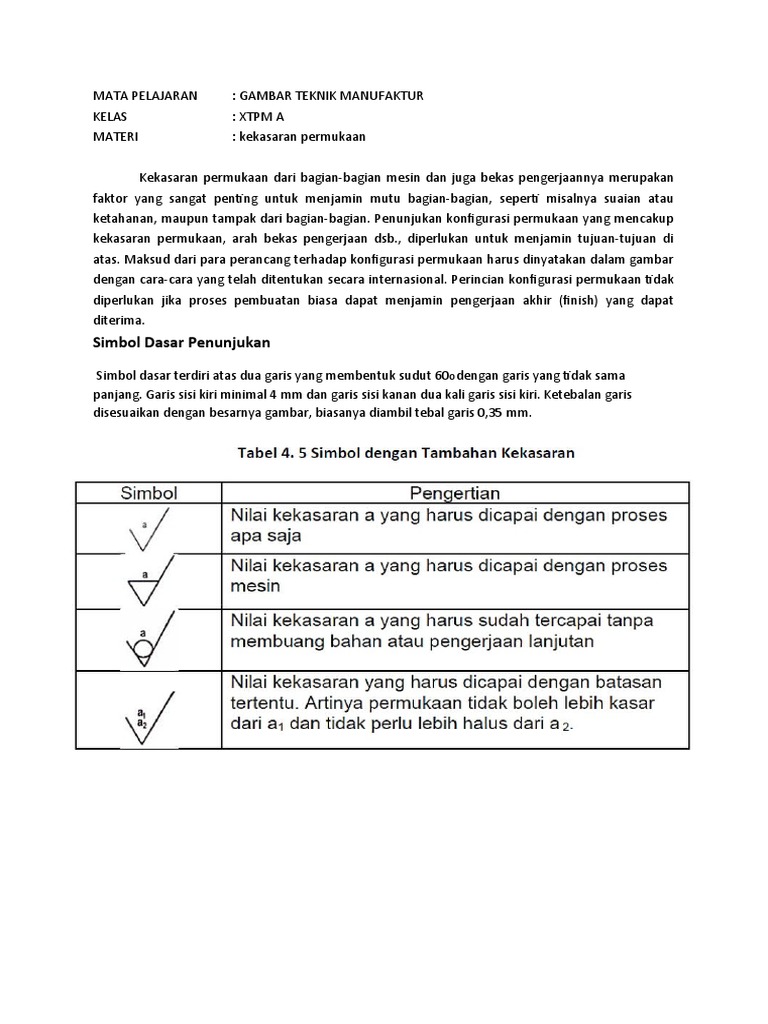

MATA PELAJARAN : GAMBAR TEKNIK MANUFAKTUR

KELAS : XTPM A
MATERI : kekasaran permukaan

Kekasaran permukaan dari bagian-bagian mesin dan juga bekas pengerjaannya merupakan
faktor yang sangat penting untuk menjamin mutu bagian-bagian, seperti misalnya suaian atau
ketahanan, maupun tampak dari bagian-bagian. Penunjukan konfigurasi permukaan yang mencakup
kekasaran permukaan, arah bekas pengerjaan dsb., diperlukan untuk menjamin tujuan-tujuan di
atas. Maksud dari para perancang terhadap konfigurasi permukaan harus dinyatakan dalam gambar
dengan cara-cara yang telah ditentukan secara internasional. Perincian konfigurasi permukaan tidak
diperlukan jika proses pembuatan biasa dapat menjamin pengerjaan akhir (finish) yang dapat
diterima.
Simbol Dasar Penunjukan

Simbol dasar terdiri atas dua garis yang membentuk sudut 60 0 dengan garis yang tidak sama
panjang. Garis sisi kiri minimal 4 mm dan garis sisi kanan dua kali garis sisi kiri. Ketebalan garis
disesuaikan dengan besarnya gambar, biasanya diambil tebal garis 0,35 mm.
