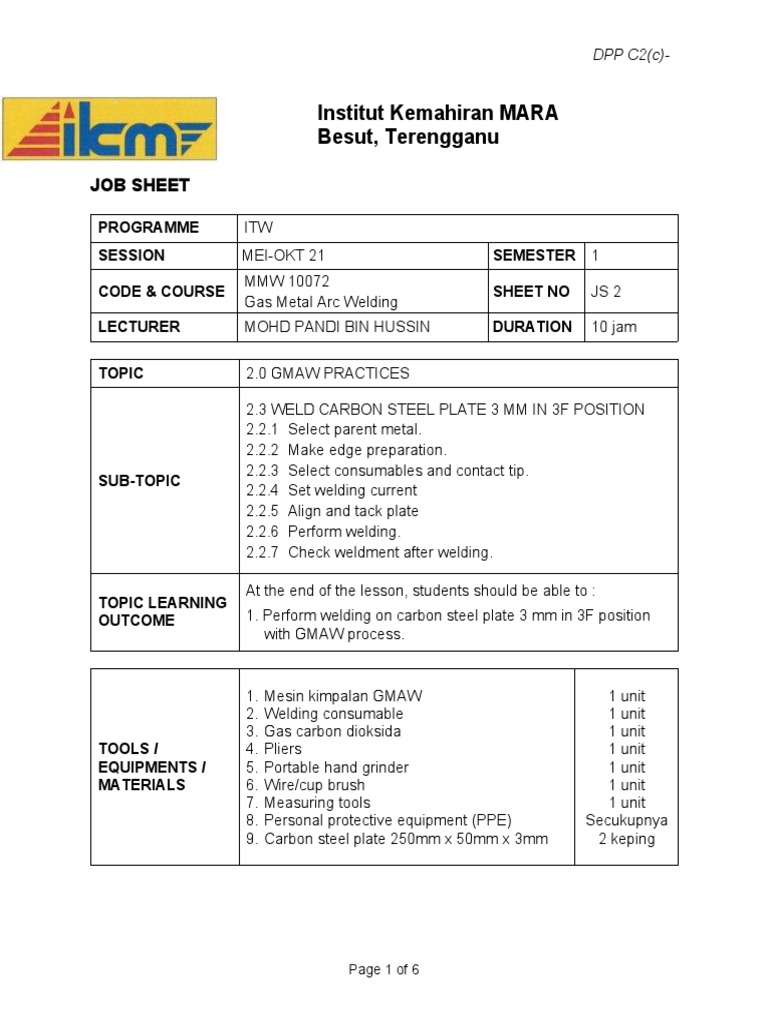

DPP C2(c)-

Institut Kemahiran MARA

Besut, Terengganu

JOB SHEET

PROGRAMME ITW
SESSION MEI-OKT 21 SEMESTER 1
MMW 10072
CODE & COURSE SHEET NO JS 2
Gas Metal Arc Welding
LECTURER MOHD PANDI BIN HUSSIN DURATION 10 jam

TOPIC 2.0 GMAW PRACTICES

2.3 WELD CARBON STEEL PLATE 3 MM IN 3F POSITION

2.2.1 Select parent metal.
2.2.2 Make edge preparation.
2.2.3 Select consumables and contact tip.
SUB-TOPIC
2.2.4 Set welding current
2.2.5 Align and tack plate
2.2.6 Perform welding.
2.2.7 Check weldment after welding.

At the end of the lesson, students should be able to :

TOPIC LEARNING
OUTCOME 1. Perform welding on carbon steel plate 3 mm in 3F position
with GMAW process.

1. Mesin kimpalan GMAW 1 unit

2. Welding consumable 1 unit
3. Gas carbon dioksida 1 unit
TOOLS / 4. Pliers 1 unit
EQUIPMENTS / 5. Portable hand grinder 1 unit
MATERIALS 6. Wire/cup brush 1 unit
7. Measuring tools 1 unit
8. Personal protective equipment (PPE) Secukupnya
9. Carbon steel plate 250mm x 50mm x 3mm 2 keping

Page 1 of 6
 50mm

50mm
9 mm

DRAWING AND
DATA

250 mm

Bagi menghasilkan kimpalan yang baik dan bermutu, beberapa

faktor yang mesti diberikan perhatian. Faktor faktor tersebut
adalah seperti berikut :-

INSTRUCTION : 1. Persedian bahan

2. Pemilihan proses
3. Pemilihan elektrod
4. Pemilihan arus mengimpal
5. Teknik mengimpal
PROCEDURE
STEP KEY POINT

1. Persediaan bahan 1. Sediakan 2 keping plet keluli lembut

3 mm tebal x 50 mm lebar x 250 mm
panjang.

Ratakan 2. Bersihkan plet tersebut dari karat,

permukaan minyak dan sebagainya.

Buang karat @
kotoran dengan
mengcanai
serta mengikir

2. Membuat persediaan tepi 1. Canaikan (grind) dan kikir tepi dan

permukaan plet yang hendak
disambung supaya rata dan bersudut
tepat.

2. Periksa tepi dan permukaan plat yang

telah dicanai agar ianya rata.

3. Letakkan tepi satu plet diatas

permukaan plet untuk
menjadikannya satu sambungan
T,dan pastikan sambungan ini rapat.
PROCEDURE
STEP KEY POINT

3. Paku kimpal 1. Ikat kedua-dua plit pada apit G atau

apit F untuk membentuk sambungan T
kambi.

2. Letakkan kepingan percubaan sebelah

sambungan.
9

250 mm

1. Pastikan kedudukan bendakerja pada

4. Mengimpal benda kerja
keadaan 3F menegak (rujuk
menggunakan rod dawai 0.8-1.0mm
gambarajah).

2. Buatkan larian pertama bagi

mendapatkan penusukan punca
(root penetration)

3. Bersihkan larian pertama dari sangga

dan kecacatan, buatkan larian kedua
dan ketiga bagi membina kumai.

4. Bersihkan larian tersebut bagi

membuat penilaian pada sambungan
yang telah siap dikimpal.

Kedudukan mengimpal dan saiz

PROCEDURE
STEP KEY POINT

5. Faktor penilaian 1. Bahagian hujung dan permulaan

sambungan tiada bertindih atau
cekung.

2. Terhakis tidak banyak dipermukaan

kimpal dan di bahagian belakang.

3. Bertindih tidak berlaku di bahagian

permukaan kimpal dan di bahagian
belakang.

4. Tinggi kumai seragam dan samarata

tidak lebih 3 mm .

5. Saiz panjang kaki ( leg length ) tidak

lebih 12 mm.

6. Sisik kumai seragam tidak tinggi atau

rendah.

7. Sambungan kumai tidak tinggi atau

rendah.

8. Tidak berlaku erotan yang banyak.

RESULT :

Di akhir pelajaran ini pelatih mesti boleh menyiapkan projek mengikut spesifikasi
yang telah ditetapkan.

QUESTION/DISCUSSION :

1. Apakah yang dimaksudkan dengan 3F?

CONCLUSION :

Dalam tajuk ini kita telah mempelajari :

1. Cara mengimpal sambungan kambi tee kedudukan menegak (3F Position)

mengikut prosedur yang betul. Kaedah ini bersesuaian dipelajari oleh pelajar pada
peringkat pertengahan mengimpal .

REFERENCE :

1. The science and practice of welding by: A.C Davies – Seventh Edition
2. Welding Skills by RT Miller – Second Edition
3. Welding Skills and Technology by Dave Smith
