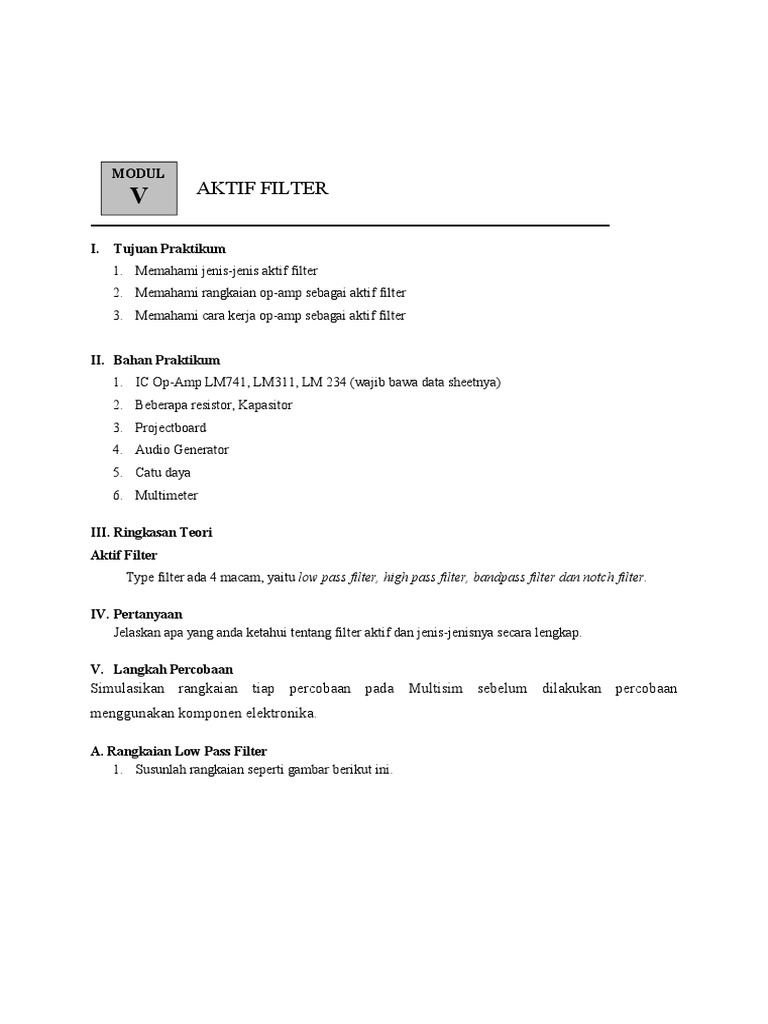

MODUL

AKTIF FILTER
V

I. Tujuan Praktikum
1. Memahami jenis-jenis aktif filter
2. Memahami rangkaian op-amp sebagai aktif filter
3. Memahami cara kerja op-amp sebagai aktif filter

II. Bahan Praktikum

1. IC Op-Amp LM741, LM311, LM 234 (wajib bawa data sheetnya)
2. Beberapa resistor, Kapasitor
3. Projectboard
4. Audio Generator
5. Catu daya
6. Multimeter

III. Ringkasan Teori

Aktif Filter
Type filter ada 4 macam, yaitu low pass filter, high pass filter, bandpass filter dan notch filter.

IV. Pertanyaan
Jelaskan apa yang anda ketahui tentang filter aktif dan jenis-jenisnya secara lengkap.

V. Langkah Percobaan
Simulasikan rangkaian tiap percobaan pada Multisim sebelum dilakukan percobaan
menggunakan komponen elektronika.

A. Rangkaian Low Pass Filter

1. Susunlah rangkaian seperti gambar berikut ini.
 C1

10nF R1

22k
VCC
5 1
VCC 9V

4
R4 R3 3

10k 10k
1V VEE R2
C2 10k
125 Hz 10nF VEE
0Deg -9V
0
0 0

Gambar 5.1. Rangkaian Low pass filter

2. Berikan tegangan VCC dan VEE masing-masing 9 VDC dan –9 VDC.

3. Berikan V1 = 1 Vp-p dengan frekuensi sesuai tabel di bawah.
4. Ukurlah besar VOUT menggunakan osiloskop.
5. Tuliskan data diatas pada tabel seperti di bawah ini.

No. V1 = 1 Vp-p VOUT

Frek.
1. 250 Hz
2. 500 Hz
3. 750 Hz
4. 1000 Hz
5. 1250 Hz
6. 1500 Hz
7. 1750 Hz
8. 2000 Hz
9. 5000 Hz
10. 10000 Hz

6. Berdasarkan rangkaian di atas cari nilai frekuensi cut off (fc).

7. Gambarkan bentuk kurva dari data yang diperoleh.
B. Rangkaian High Pass Filter
1. Susunlah rangkaian seperti gambar berikut ini.
R4

10k

R1 2
4
22k
VCC
1
VCC 9V
C3 C2
5

10nF 10nF
3
1V
125 Hz VEE R2
0Deg R3 10k
22k VEE
0 -9V 0
0

Gambar 5.1. Rangkaian High pass filter

2. Berikan tegangan VCC dan VEE masing-masing 9 VDC dan –9 VDC.

3. Berikan V1 = 1 Vp-p dengan frekuensi sesuai tabel di bawah.
4. Ukurlah besar VOUT menggunakan osiloskop.
5. Tuliskan data diatas pada tabel seperti di bawah ini.

No. V1 = 1 Vp-p VOUT

Frek.
1. 250 Hz
2. 500 Hz
3. 750 Hz
4. 1000 Hz
5. 1250 Hz
6. 1500 Hz
7. 1750 Hz
8. 2000 Hz
9. 5000 Hz
10. 10000 Hz

6. Berdasarkan rangkaian di atas cari nilai frekuensi cut off (fc).

7. Gambarkan bentuk kurva dari data yang diperoleh.

C. Rangkaian Bandpass Filter

1. Susunlah rangkaian seperti gambar berikut ini.
C1

10nF R1

100k
4

1 VCC
2
VCC 9V
C3
5
R5

10k 10nF
1V
125 Hz R3 VEE R2
0Deg 10k 0
VEE 10k
0
0
-9V 0

Gambar 5.1. Rangkaian band pass filter

2. Berikan tegangan VCC dan VEE masing-masing 9 VDC dan –9 VDC.

3. Berikan V1 = 1 Vp-p dengan frekuensi sesuai tabel di bawah.
4. Ukurlah besar VOUT menggunakan osiloskop.
5. Tuliskan data diatas pada tabel seperti di bawah ini.

No. V1 = 1 Vp-p VOUT

Frek.
1. 250 Hz
2. 500 Hz
3. 750 Hz
4. 1000 Hz
5. 1250 Hz
6. 1500 Hz
7. 1750 Hz
8. 2000 Hz
9. 5000 Hz
10. 10000 Hz
6. Berdasarkan rangkaian di atas cari nilai frekuensi cut off (fc).
7. Gambarkan bentuk kurva dari data yang diperoleh.

VI. Laporan
Lakukan analisis dan berikan kesimpulan dari praktikum yang telah dilakukan.
