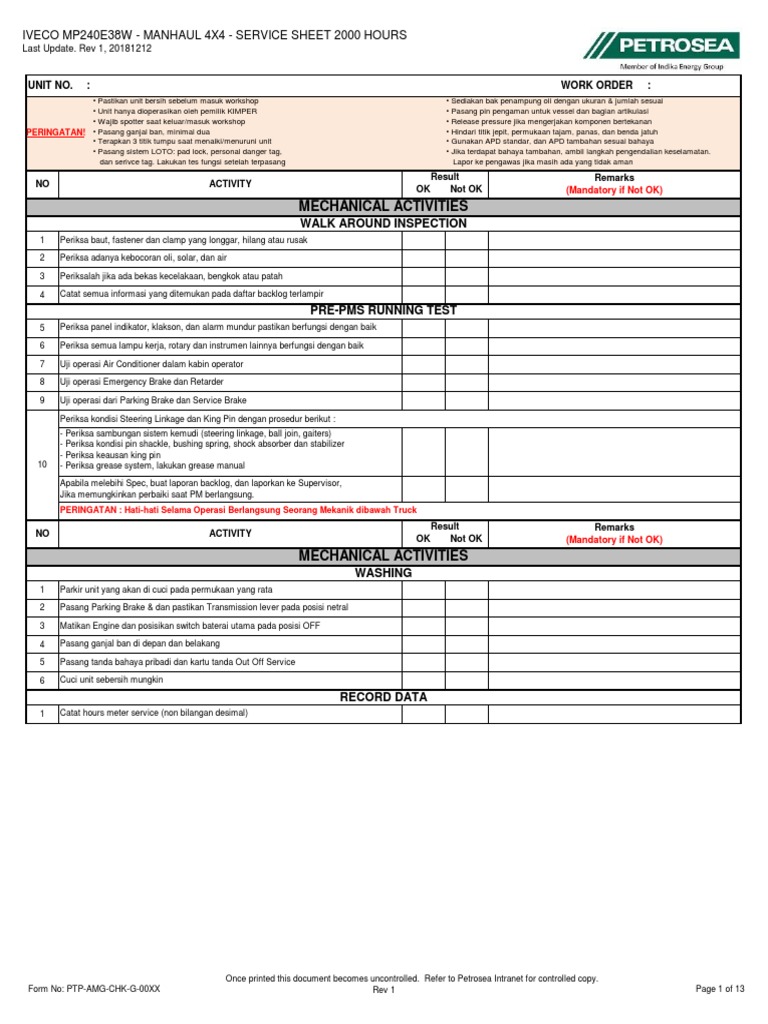

IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS

Last Update. Rev 1, 20181212

UNIT NO. : WORK ORDER :

• Pastikan unit bersih sebelum masuk workshop • Sediakan bak penampung oli dengan ukuran & jumlah sesuai
• Unit hanya dioperasikan oleh pemilik KIMPER • Pasang pin pengaman untuk vessel dan bagian artikulasi
• Wajib spotter saat keluar/masuk workshop • Release pressure jika mengerjakan komponen bertekanan
PERINGATAN! • Pasang ganjal ban, minimal dua • Hindari titik jepit, permukaan tajam, panas, dan benda jatuh
• Terapkan 3 titik tumpu saat menaiki/menuruni unit • Gunakan APD standar, dan APD tambahan sesuai bahaya
• Pasang sistem LOTO: pad lock, personal danger tag, • Jika terdapat bahaya tambahan, ambil langkah pengendalian keselamatan.
dan serivce tag. Lakukan tes fungsi setelah terpasang Lapor ke pengawas jika masih ada yang tidak aman
Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)
MECHANICAL ACTIVITIES
WALK AROUND INSPECTION
1 Periksa baut, fastener dan clamp yang longgar, hilang atau rusak

2 Periksa adanya kebocoran oli, solar, dan air

3 Periksalah jika ada bekas kecelakaan, bengkok atau patah

4 Catat semua informasi yang ditemukan pada daftar backlog terlampir

PRE-PMS RUNNING TEST

5 Periksa panel indikator, klakson, dan alarm mundur pastikan berfungsi dengan baik

6 Periksa semua lampu kerja, rotary dan instrumen lainnya berfungsi dengan baik

7 Uji operasi Air Conditioner dalam kabin operator

8 Uji operasi Emergency Brake dan Retarder

9 Uji operasi dari Parking Brake dan Service Brake

Periksa kondisi Steering Linkage dan King Pin dengan prosedur berikut :
- Periksa sambungan sistem kemudi (steering linkage, ball join, gaiters)
- Periksa kondisi pin shackle, bushing spring, shock absorber dan stabilizer
- Periksa keausan king pin
10 - Periksa grease system, lakukan grease manual
Apabila melebihi Spec, buat laporan backlog, dan laporkan ke Supervisor,
Jika memungkinkan perbaiki saat PM berlangsung.
PERINGATAN : Hati-hati Selama Operasi Berlangsung Seorang Mekanik dibawah Truck
Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)
MECHANICAL ACTIVITIES
WASHING
1 Parkir unit yang akan di cuci pada permukaan yang rata

2 Pasang Parking Brake & dan pastikan Transmission lever pada posisi netral

3 Matikan Engine dan posisikan switch baterai utama pada posisi OFF

4 Pasang ganjal ban di depan dan belakang

5 Pasang tanda bahaya pribadi dan kartu tanda Out Off Service

6 Cuci unit sebersih mungkin

RECORD DATA
1 Catat hours meter service (non bilangan desimal)

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 1 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

Result Remarks
NO ACTIVITY OK Not OK (Mandatory if Not OK)
SERVICES ACTIVITIES
OIL AND COOLANT SAMPLING
1 Ambil oil sampel Engine

2 Ambil sampel Coolant

3 Ambil oli sampel transmission

4 Ambil oli sampel hydraulic

5 Ambil oli sampel transfer case

6 Ambil oli sampel differential belakang

7 Ambil oli sampel differential depan

8 Ambil oli sampel Steering System

CONDITION MONITORING
1 Lakukan aktifitas pengamatan kondisi (mengacu ke lembar pengamatan kondisi)

SERVICE & LUBRICATION

Engine
1 Ganti oli Engine

2 Ganti Filter oli Engine

3 Ganti Filter Racor

4 Ganti primary fuel filter

5 Ganti secondary fuel filter

6 Ganti fuel filter - water separator

7 Ganti primary air filter

8 Ganti secondary air filter element

9 Ganti air dryer catridge

10 Ganti blowby filter

Potong & periksa Filter oli Engine, berikan rating dan laporkan
11
(mengacu ke lembar pengamatan kondisi)
Periksa dan lumasi Tensioner Pulley dan Fan Drive Bearing secukupnya. gunakan hand
12
grease gun.
Cooling System
1 Periksa ketinggian Coolant Radiator, hanya diganti tiap 6000 jam (kecuali permintaan lab)

Hydraulic System
1 Periksa ketinggian oli hydraulic
2 Ganti filter oli hydraulic - Bosch

3 Bersihkan Breather (saringan pernapasan) dari Hydraulic Tank

Transfer Case / Transfer Box

1 Ganti oli transfer case / trasfer box - refer to WI terlampir

2 Periksa magnetic plug trasfer case / transfer box

Power Train
1 Ganti oli Transmission

2 Ganti oli differential depan

3 Ganti oli hub depan kiri dan kanan

4 Ganti oli differential belakang

5 Ganti oli final drive hub belakang kiri dan kanan

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 2 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

Result Remarks
NO ACTIVITY OK Not OK (Mandatory if Not OK)
SERVICES ACTIVITIES
Periksa Screen dan Magnet Transmission, berikan rating, dan laporkan
6
(mengacu ke lembar pengamatan kondisi)
Periksa Magnetic Plug Differential depan, berikan rating, dan laporkan
7
(mengacu ke lembar pengamatan kondisi)
Periksa Magnetic Plug Differential belakang, berikan rating, dan laporkan
8
(mengacu ke lembar pengamatan kondisi)
Lumasi dan periksa pergerakan Drive shaft slip joint dan spider joint, gunakan hand
9
grease gun.
Steering System
1 Ganti oli Power Steering System

2 Ganti filter oli power steering

3 Ganti Filter oli Steering

Potong & periksa Filter oli Steering, berikan rating dan laporkan
4
(mengacu ke lembar pengamatan kondisi)
5 Periksa Hose dan fitting grease point pada tie rod

Machine Frame & Structure/Body

1 Bersihkan Cap dan Strainer tangki bahan bakar
Periksa semua nipple grease pada terminal grease kiri, kanan, dan bagian belakang unit.
2
Lakukan grease manual.
FINAL CHECK
1 Pastikan Fuel sistem hampa dari udara menggunakan Fuel Priming Pump
2 Pastikan semua level oli pelumas dan coolant
3 Pastikan semua plug pengisian (Refill) kencang
4 Pastikan semua drain plug kencang
5 Pastikan semua Filter terpasang dan kencang

Dilakukan Oleh :
Serviceman

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh :
Foreman Service

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 3 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

DAFTAR TEMUAN KERUSAKAN

SERVICE

No. Rincian Kerusakan Deskripsi Komponen Nomor Part Jumlah

Dilakukan Oleh :
Serviceman

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh:
Foreman Service

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 4 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

UNIT NO. : WORK ORDER :

• Pastikan unit bersih sebelum masuk workshop • Sediakan bak penampung oli dengan ukuran & jumlah sesuai
• Unit hanya dioperasikan oleh pemilik KIMPER • Pasang pin pengaman untuk vessel dan bagian artikulasi
• Wajib spotter saat keluar/masuk workshop • Release pressure jika mengerjakan komponen bertekanan
PERINGATAN! • Pasang ganjal ban, minimal dua • Hindari titik jepit, permukaan tajam, panas, dan benda jatuh
• Terapkan 3 titik tumpu saat menaiki/menuruni unit • Gunakan APD standar, dan APD tambahan sesuai bahaya
• Pasang sistem LOTO: pad lock, personal danger tag, • Jika terdapat bahaya tambahan, ambil langkah pengendalian keselamatan.
dan serivce tag. Lakukan tes fungsi setelah terpasang Lapor ke pengawas jika masih ada yang tidak aman
Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)
MECHANICAL ACTIVITIES
Engine
1 Periksa kebocoran oli

2 Periksa kebocoran bahan bakar

3 Periksa kebocoran air Radiator

4 Periksa sambungan-sambungan & Mounting

5 Periksa semua baut pengikat

6 Periksa kondisi semua Hose yang cacat

7 Periksa kebocoran Air Inlet System dan kekencangan klamnya

8 Periksa kebocoran Exhaust System dan kekencangan klamnya

9 Periksa kondisi Radiator Fan dan V-belt

Cooling System
1 Periksa core dan kisi-kisi radiator

2 Periksa Water Pump dari kebocoran

3 Periksa kondisi Hose Radiator dan kekencangan Clamp nya

Hydraulic System
1 Periksa kebocoran oli pada pump, dan control valve

2 Periksa selang-selang, pipa & pengikatnya

3 Periksa sambungan, dudukan & baut pengikatnya

4 Periksa Propeller Shaft dan Universal Joint untuk Pump Drive

Power Train
Periksa kebocoran oli dari Transmission, Differential depan dan differential belakang,
1
Final Drives, dan Wheel Hubs

2 Periksa kebocoran Wheel hub dan kondisi bearing Front Wheel, preload jika diperlukan

3 Periksa selang-selang, pipa & pengikatnya

4 Periksa Drive Shaft & Universal Joint

5 Periksa sambungan, dudukan & baut pengikatnya

Brake System & Wheel

1 Periksa kebocoran oli

2 Periksa selang-selang oli, pipa oli & pengikatnya

3 Periksa selang-selang angin, pipa angin & pengikatnya serta kebocoran angin

4 Periksa keausan rem depan

5 Kencangkan baut/mur roda secara berkala (Gunakan Form Tyre terlampir)

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 5 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)
MECHANICAL ACTIVITIES
Steering System
1 Periksa kebocoran oli

2 Periksa sambungan sistem kemudi (Steering Linkages)

3 Periksa pin & bushing arm pada Steering (Steering Arm Pins & Bushings)

4 Periksa kondisi Steering Cylinder dan Hose

5 Periksa kondisi Steering Valve, Hose, dan Clamp

6 Periksa kondisi Steering Linkage dan King Pin dengan prosedur berikut :

- Periksa sambungan sistem kemudi (steering linkage, ball join, gaiters)

- Periksa kondisi pin shackle, bushing spring, shock absorber dan stabilizer
- Periksa keausan king pin
- Periksa grease system, lakukan grease manual

Passenger Cabin
1 Periksa semua sabuk pengaman penumpang dan pastikan berfungsi dengan baik
Periksa kondisi semua tempat duduk / seat penumpang, pastikan semua dalam kondisi
2
baik
3 Periksa kunci, engsel pintu-pintu kabin serta kondisi tangga dan pelindung lainnya
4 Periksa fungsi air cylinder pintu kabin penumpang, pastikan berfungsi dengan baik
5 Periksa kondisi kabin penumpang, perbaiki jika ada kebocoran, retak atau kerusakan
6 Periksa fungsi emergency switch kabin penumpang
Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)
MECHANICAL ACTIVITIES
Cabin, Machine Frame, & Structure/Body
1 Periksa sabuk pengaman operator dan pastikan berfungsi dengan baik
Periksa kondisi tempat duduk operator, sandaran tangan, suspensi tempat duduk, dan
2
fungsi penyetelan tempat duduk
3 Periksa kunci, engsel pintu-pintu kabin serta kondisi tangga dan pelindung lainnya

4 Periksa Main Frame/Chassis jika retak

5 Periksa kondisi leaf spring dan suspensi depan kiri dan kanan

6 Periksa kondisi leaf spring dan suspensi belakang kiri dan kanan

7 Periksa sistem penguncian

8 Periksa tangga & tempat pijakan (Ladders & Steps)

9 Periksa spion (Mirror)

10 Periksa lantai (Floor Deck)

11 Periksa ROPS / FOPS

12 Periksa tutup pengaman (Safety Guard) - Fan, Belt, Driveshaft, Radiator, etc.

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 6 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

Fire Suppression System

1 Periksa pemadam api dan yakinkan berfungsi dengan baik

2 Pastikan Gauge harus di area hijau

3 Periksa pengunci tuas pengontrol terpasang

4 Periksa pengontrol untuk kerusakan dan kesiapan pakai nya

5 Periksa tangki dan head dari tanda-tanda kerusakan

6 Periksa dudukan tangki

7 Periksa kekencangan bracket tangki

Periksa kerusakan, korosi dan kelonggaran sistem komponen (Manifolds, Valves &
8
Switches)
9 Periksa semua hose-hose dari kebocoran

10 Periksa kekencangan semua dudukan Nozzle

11 Pastikan arah semua Nozzle benar

12 Periksa kondisi semua Nozzle

13 Periksa / pastikan tanda / label peringatan tersedia & jelas

Dilakukan Oleh :
Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh :
Foreman Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 7 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

DAFTAR TEMUAN KERUSAKAN

MECHANICAL

No. Rincian Kerusakan Deskripsi Komponen Nomor Part Jumlah

Dilakukan Oleh :
Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh :
Foreman Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 8 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

UNIT NO. : WORK ORDER :

• Pastikan unit bersih sebelum masuk workshop • Sediakan bak penampung oli dengan ukuran & jumlah sesuai
• Unit hanya dioperasikan oleh pemilik KIMPER • Pasang pin pengaman untuk vessel dan bagian artikulasi
• Wajib spotter saat keluar/masuk workshop • Release pressure jika mengerjakan komponen bertekanan
PERINGATAN! • Pasang ganjal ban, minimal dua • Hindari titik jepit, permukaan tajam, panas, dan benda jatuh
• Terapkan 3 titik tumpu saat menaiki/menuruni unit • Gunakan APD standar, dan APD tambahan sesuai bahaya
• Pasang sistem LOTO: pad lock, personal danger tag, • Jika terdapat bahaya tambahan, ambil langkah pengendalian keselamatan.
dan serivce tag. Lakukan tes fungsi setelah terpasang Lapor ke pengawas jika masih ada yang tidak aman
Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)
ELECTRICAL ACTIVITIES
Cabin
1 Periksa kunci kontak

2 Periksa fungsi klakson

3 Periksa lampu panel indikator

4 Periksa panel monitor saat start

5 Periksa pengukur suhu kerja mesin

6 Periksa pengukur tekanan angin

7 Periksa pengukur level bahan bakar

8 Periksa pengukur jam kerja mesin

9 Periksa pengukur kecepatan unit

10 Periksa semua lampu peringatan

11 Periksa penunjuk posisi gigi Transmission

12 Periksa lampu peringatan

13 Periksa alarm peringatan

14 Periksa dan uji fungsi Fatigue Alarm

Periksa kondisi window wiper, bersihkan bottle washer dengan air bersih (Isi ulang jika
15
perlu)
16 Periksa lampu sein kiri / kanan

17 Periksa lampu Service Brake

18 Periksa Head Lamp

19 Periksa lampu jauh

20 Periksa lampu mundur

21 Periksa lampu rotari

22 Periksa kabel massa

23 Periksa kabel Harness

24 Periksa radio komunikasi operator

25 Periksa / pastikan 'Emergency Stop' untuk Engine berfungsi dengan baik

AC (Air Conditioning System)

1 Periksa kondisi kondensor

2 Periksa kondisi dudukan kondensor

3 Periksa dudukan Compressor dan Clutch

4 Periksa V-belt Compressor

Periksa / pastikan semua hose diklem dengan aman, benar dan tidak ada kebocoran
5
oli
6 Periksa / pastikan Evaporator tidak tersumbat, cuci bila diperlukan

7 Periksa Filter AC, cuci atau ganti bila diperlukan

8 Periksa semua kondisi lubang angin

9 Periksa / pastikan Motor Blower berfungsi dengan normal

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 9 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)

ELECTRICAL ACTIVITIES
Hubungkan Gauge Manifold dan atur High dan Low, Hidupkan Mesin, Nyalakan System AC, dan
Operasikan Mesin pada 1500 RPM

10 Apakah sistem sudah dingin ?

11 Apakah perlu penambahan Freon ?

12 Jika sistem sudah dibuka, ganti Receiver Dryer

13 Matikan mesin dan periksa dari adanya kebocoran

14 Ganti penutup service ports

Battery
1 Cuci Battery untuk membersihkan battery

2 Periksa body / fisik battery apakah ada retak atau gembung

Periksa temp battery gunakan temp gun (pastikan dibawah 50° C sebelum melakukan
3
pengecekan air battery dan melakukan pengukuran tegangan pada saat cranking)

Buka cap battery dan periksa level air battery bila kurang segera lakukan top up air
4
tambah (apabila melakukan top up air tambah, segera bersihkan tumpahan air tambah)

5 Periksa / cek karet penutup terminal battery, apabila hilang segera ganti

Periksa kabel battery apabila ada yang terkelupas ataupun bergesekan dengan logam
6
(amankan dengan isolasi / conduit spiral dan rapikan dengan cable ties)

7 Periksa dan bersihkan terminal battery & pengikatnya

8 Periksa kekencangan pengikat bracket

9 Periksa tegangan battery ketika engine dalam kondisi mati

10 Periksa tegangan battery ketika engine pada saat cranking (Drop voltage min 19,2V)
Periksa tegangan battery ketika engine dalam kondisi hidup low idle (Charging voltage
11
26V - 29V)
Starter Motor
1 Periksa kondisi starter motor, koneksi & sistem kerjanya

2 Periksa kondisi dudukan starter motor pada engine

Alternator
1 Periksa kondisi alternator, koneksi & sistem kerjanya

2 Periksa kondisi V-belt Alternator (sesuaikan ketegangannya jika diperlukan)

3 Periksa kondisi bracket dan kelurusan Alternator terhadap Drive Pulley

4 Periksa arus output dari Alternator ketika semua lampu, A/C posisi "ON" & Engine run

Wiring Harness & Sensor

Periksa kondisi Harness dan sensor pada Engine (rusak, posisi clamp, gesekan dengan
1
komponen lain)
2 Periksa kondisi sambungan sensor dan sender pada Engine
Periksa kondisi Harness pada Transmission (rusak, posisi clamp, gesekan dengan
3
komponen lain)

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 10 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

Passenger Cabin
1 Periksa dan pastikan AC kabin penumpang berfungsi dengan baik
2 Periksa kondisi kondensor AC kabin penumpang
3 Periksa kondisi dudukan kondensor AC kabin penumpang
4 Periksa dudukan Compressor dan Clutch AC kabin penumpang
5 Periksa V-belt Compressor AC kabin penumpang
Periksa / pastikan semua hose diklem dengan aman, benar dan tidak ada kebocoran
6
oli AC kabin penumpang
Periksa / pastikan Evaporator tidak tersumbat, cuci bila diperlukan pada AC kabin
7
penumpang

8 Periksa Filter AC kabin penumpang, cuci atau ganti bila diperlukan

9 Periksa semua kondisi lubang angin AC kabin penumpang
10 Periksa / pastikan Motor Blower AC kabin penumpang berfungsi dengan normal

Dilakukan Oleh :
Electrician

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh :
Foreman Electric

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 11 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

DAFTAR TEMUAN KERUSAKAN

ELECTRICAL

No. Rincian Kerusakan Deskripsi Komponen Nomor Part Jumlah

Dilakukan Oleh :
Electrician

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh :
Foreman Electric

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 12 of 13
IVECO MP240E38W - MANHAUL 4X4 - SERVICE SHEET 2000 HOURS
Last Update. Rev 1, 20181212

UNIT NO. : WORK ORDER :

• Pastikan unit bersih sebelum masuk workshop • Sediakan bak penampung oli dengan ukuran & jumlah sesuai
• Unit hanya dioperasikan oleh pemilik KIMPER • Pasang pin pengaman untuk vessel dan bagian artikulasi
• Wajib spotter saat keluar/masuk workshop • Release pressure jika mengerjakan komponen bertekanan
PERINGATAN! • Pasang ganjal ban, minimal dua • Hindari titik jepit, permukaan tajam, panas, dan benda jatuh
• Terapkan 3 titik tumpu saat menaiki/menuruni unit • Gunakan APD standar, dan APD tambahan sesuai bahaya
• Pasang sistem LOTO: pad lock, personal danger tag, • Jika terdapat bahaya tambahan, ambil langkah pengendalian keselamatan.
dan serivce tag. Lakukan tes fungsi setelah terpasang Lapor ke pengawas jika masih ada yang tidak aman
Result Remarks
NO ACTIVITY
OK Not OK (Mandatory if Not OK)
MECHANICAL ACTIVITIES
TEST PERFORMANCE
1 Hidupkan Engine dan periksa dari suara yang tidak biasa

2 Perpindahan gigi Transmission (Transmission Shifting)

3 Uji operasi Air Conditioner dalam kabin operator

4 Uji operasi Brake, Retarder dan engine brake

5 Uji operasi dari Parking Brake dan Service Brake

6 Uji operasi air compressor

Dilakukan Oleh :
Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh :
Foreman Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1 Page 13 of 13
 LEMBAR PENGAMATAN KONDISI
IVECO MP240E38W

SERVICE ACTIVITIES
I. Open Cut Filter RATING

Lakukan Inspeksi dengan memotong buka filter untuk: REMARKS

A B C X
Perform Open Filter Cut Inspection for: P/N
PMS 250
1 Engine Oil Filter 2992544
PMS 500/1000/2000
1 Engine Oil Filter 2992544
3 Hyd & Torque Conv Oil Filter 4804381
4 Steering Oil Filter 98115754AS

II. Magnetic Plug Inspection RATING

Lakukan Inspeksi Magnetic Plug untuk bagian:

REMARKS
Perform Magnetic Plug Inspection for compartment: Position
A B C X
PMS 250/500/1000/2000
1 Front Differential
2 Rear Differential

III. Magnetic Screen Inspection RATING

Lakukan Inspeksi Magnetic Screen untuk bagian:

REMARKS
Perform Magnetic Screen Inspection for compartment: Position
A B C X
PMS 250/500/1000/2000
1 Transmission
2 Transfer Box

IV. Cyilinders & Struts Inspection RATING

Lakukan Inspeksi kondisi silinder dan Strut untuk: REMARKS
A B C X
Perform Inspection for Cylinders and Struts of: Position

Dikerjakan/Done By:
Nama/Name : ___________________ Tanggal/Date: ___________________

Diketahui Pengawas/Acknowledge by:

Nama/Name: ___________________ Tanggal/Date: ___________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-00XX Rev 1
LEMBAR PEMERIKSAAN KING PIN - IVECO
iiii

Pastikan tidak ada clearance pada king pin

Pastikan kondisi shim tidak berubah bentuk
Periksa dan pastikan king pin bearing terlumasi grease dengan cukup
Periksa seluruh bagian kingpin secara seksama terhadap keretakan
Periksa seluruh bagian kingpin secara seksama terhadap tanda2 perubahan bentuk dan worn out

Dilakukan Oleh :
Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Diketahui Oleh :
Foreman Mechanic

Nama:___________________ Tanggal: ___________________ Tanda Tangan:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-0038 Rev 0 Page 1 of 1s
WHEEL NUT/BOLT PERIODIC RE-TORQUE
i.iii
Pengencangan Baut/Mur Roda Berkala

Date / Tanggal: :
WO / Nomor Pekerjaan :
Unit Number / Nomor Unit :
SMU (Service Meter Unit) :
Latest Calibrate Torque Tools :

Record Measurement
Standard Re-Torque Wheel Nuts
Wheel Position Re - Torque Remark
IVECO :

Pos. 1 Complete Add finding:

Not - Complete

Pos. 2 Complete Add finding:

Not - Complete

Pos. 3 Complete Add finding:

Not - Complete

Pos. 4 Complete Add finding:

Not - Complete

Pos. 5 Complete Add finding:

Not - Complete

Pos. 6 Complete Add finding:

Not - Complete

Catatan : Jika ditemukan baut dan mur roda dalam kondisi yang tidak memenuhi syarat untuk digunakan, maka harus
segera dilaporkan ke pengawas plant department untuk dilakukan penggantian material sebelum unit operasi.

Done by :
Chitra Paratama Crew

Name:___________________ Date: ___________________ Signature:________________

Approved by :
Maintenance Supervisor

Name:___________________ Date: ___________________ Signature:________________

Acknowledge by :
Maintenance Superintendent

Name:___________________ Date: ___________________ Signature:________________

Once printed this document becomes uncontrolled. Refer to Petrosea Intranet for controlled copy.
Form No: PTP-AMG-CHK-G-0038 Rev 0 Page 1 of 1,iii
Status Dokumen : WORKING INSTRUCTION
Disetujui & Dilaksanakan
MENGGANTI OLI TRANSFER CASE

Nomor Dokumen : WI/SERVICE-18 Tanggal Berlaku :

Nomor Revisi/Tahun : 08/17 Halaman : Halaman 1 dari 3

Langkah-Langkah Proses

Personal safety standard

Urutan kerja:

1. Siapkan kontainer khusus untuk menampung oli bekas

2. Bersihkan filler area dan leveling oli, buka filler plug dan leveling plug

Fig I: Leveling Plug (1), Filler Plug (2)

3. Bersihkan, check threat dan seal pada filler plug dan leveling plug

4. Bersihkan area drain plug, buka drain plug dan kosongkan oli transfer case

Fig II: Drain Plug (1)

5. Bersihkan, check threat dan seal pada drain plug

Status Dokumen : WORKING INSTRUCTION
Disetujui & Dilaksanakan
MENGGANTI OLI TRANSFER CASE

Nomor Dokumen : WI/SERVICE-18 Tanggal Berlaku :

Nomor Revisi/Tahun : 08/17 Halaman : Halaman 1 dari 3

6. Rapatkan dan kencangkan drain plug sesuai dengan spesifikasi torque nya (lihat shop manual)

7. Isi oli transfer case dengan jenis oli dan quantity yang sesuai melalui filler plug (Fig I: 2) sampai oli keluar
melalui leveling plug(Fig I: 1)

8. Rapatkan dan kencangkan leveling plug dan filler plug sesuai dengan spesifikasi torque nya (lihat shop
manual)

9. Road test: Jalankan unit beberapa menit sehingga memungkinkan oli mencapai seluruh komponen transfer
case, kemudian berhenti dan tunggu 10 menit sampai oli mengendap

10. Buka leveling plug dan filler plug, pastikan oli keluar dari kedua plug tersebut, jika oli tidak keluar lakukan
penambahan oli melalui filler plug hingga oli keluar dari leveling plug atau kembali ke step 7

11. Rapatkan dan kencangkan leveling plug sesuai dengan spesifikasi torque nya (lihat shop manual)

Revisi Dan Riwayat Perubahan

Rev. No Tanggal Catatan
