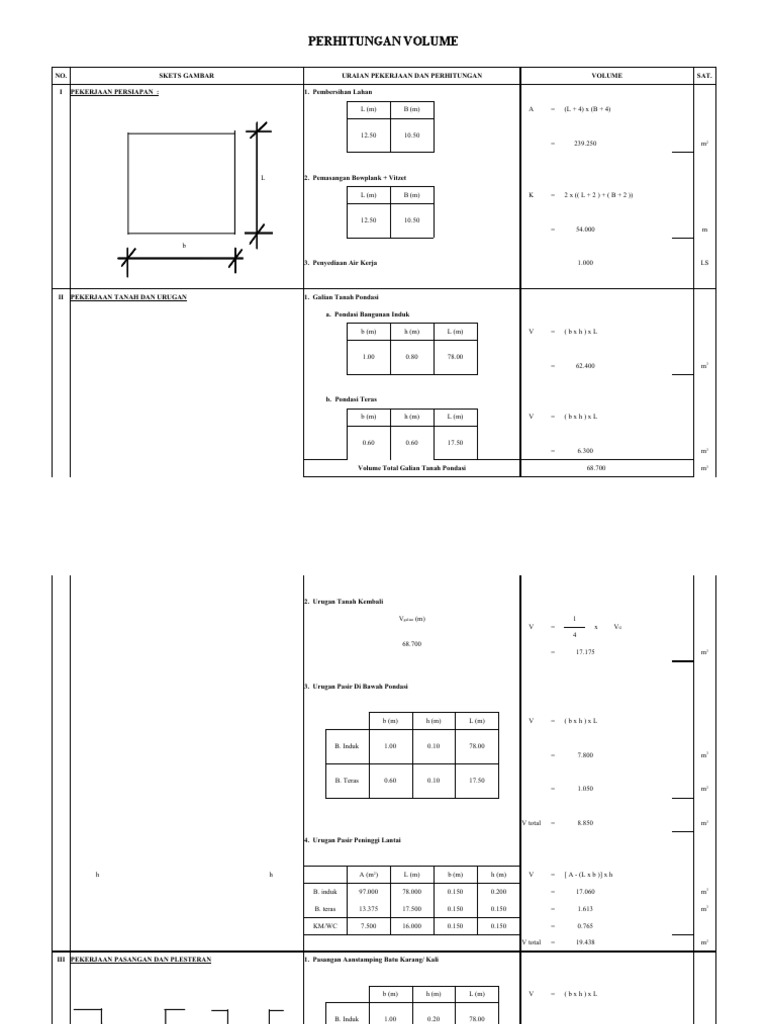

PERHITUNGAN VOLUME

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

I PEKERJAAN PERSIAPAN : 1. Pembersihan Lahan

L (m) B (m) A = (L + 4) x (B + 4)

12.50 10.50
= 239.250 m2

L 2. Pemasangan Bowplank + Vitzet

L (m) B (m) K = 2 x (( L + 2 ) + ( B + 2 ))

12.50 10.50
= 54.000 m

3. Penyediaan Air Kerja 1.000 LS

II PEKERJAAN TANAH DAN URUGAN 1. Galian Tanah Pondasi

a. Pondasi Bangunan Induk

b (m) h (m) L (m) V = (bxh)xL

1.00 0.80 78.00

= 62.400 m3

b. Pondasi Teras

b (m) h (m) L (m) V = (bxh)xL

0.60 0.60 17.50

= 6.300 m3

Volume Total Galian Tanah Pondasi 68.700 m3

 2. Urugan Tanah Kembali

Vgalian (m) 1
V = x VG
4
68.700
= 17.175 m3

3. Urugan Pasir Di Bawah Pondasi

b (m) h (m) L (m) V = (bxh)xL

B. Induk 1.00 0.10 78.00

= 7.800 m3

B. Teras 0.60 0.10 17.50

= 1.050 m3

V total = 8.850 m3

4. Urugan Pasir Peninggi Lantai

h h A (m2) L (m) b (m) h (m) V = [ A - (L x b )] x h

B. induk 97.000 78.000 0.150 0.200 = 17.060 m3

B. teras 13.375 17.500 0.150 0.150 = 1.613 m3

KM/WC 7.500 16.000 0.150 0.150 = 0.765

V total = 19.438 m3

III PEKERJAAN PASANGAN DAN PLESTERAN 1. Pasangan Aanstamping Batu Karang/ Kali

b (m) h (m) L (m) V = (bxh)xL

B. Induk 1.00 0.20 78.00

= 15.600 m3

B. Teras 0.60 0.20 17.50

= 2.100 m3
 b Volume Total Pasangan Aanstamping Batu Karang/ Kali 17.700 m3

2. Pasangan Pondasi Batu Karang/ Kali

a a. Pondasi Bangunan Induk

a+b
V = xh xL
a (m) b (m) h (m) L (m) 2

h 0.25 0.80 0.85 78.00

= 34.808 m3

b b. Pondasi Teras

b b b (m) h(m) L(m) V = (bxh)xL

0.40 0.55 17.50

= 3.850 m3

Volume Total Pasangan Pondasi Batu Karang/ Kali 38.658 m3

h1 h2 3. Pasangan Tembok Trasraam

a. Tembok Trasraam untuk WC/ KM (1 pc : 3 psr)

Lw (m) P (m) h1 (m) VT = [( Lw - P ) x h1 ]

16.00 1.60 1.50

= 21.600 m2

b. Tembok Trasraam untuk B. Induk (1 pc : 3 psr)

L (m) h2 (m) VT = [ L x h2 ]

28.50 0.50
 28.50 0.50
= 14.250 m2

Volume Total Pasangan Tembok Trasraam 35.850 m2

4. Pasangan Tembok Biasa (1 pc : 5 psr)

a. Tembok Bangunan Induk

L (m) h (m) AK (m2)ATK (m2) LT (m) V = [( L x h ) - AK - ATK ] - LT

78.000 3.300 48.700 2.000 35.850

= 170.850 m2

b. Tembok Gewel

1
V = x a x h - Ak
h a (m) h (m) t (m) Ak (m2) 2

gewel 1 = 11.504
9.00 2.60 0.12 0.20
1
V = x a x h - Ak x 2
gewel 2 2
10.50 3.00 0.12 0.20
= 31.100 m2

a Volume Total Pasangan Tembok Biasa 213.454 m2

5. Plesteran Tembok Trasraam (1 pc : 3 psr)

a. Tembok KM/ WC (1.50 m)

Lw (m) P (m) h (m) A = [ ( Lw - P ) x h ] x 2

16.00 1.600 1.50

= 43.200 m2

b. Tembok Bangunan Induk (0.50 m)

L (m) P (m) h (m) A = [ ( Lw - P ) x h ] x 2

28.50 0.000 0.50

= 28.500 m2
 Luas Total Plesteran Tembok Trasraam 71.700 m2

6. Plesteran Tembok Biasa (1 pc : 5 psr)

a. Tembok Bangunan Induk

L (m) h (m) AT (m2)Agwl (m2A

) K (m2)ATK (m2) A = [ ( L x h ) x2 - AT - Ak - ATK ] + Agwl

78.000 3.300 71.700 27.054 48.700 2.0000

= 419.454 m2

7. Plesteran Pondasi Tepi Luar (1 pc : 4 psr)

b (m) h (m) L (m) A = (b+h)xL

B. Induk 0.050 0.350 28.500

= 11.400 m2

Teras 0.125 0.250 17.500

= 6.563 m2

A total = 17.963

Luas Total Plesteran Tembok ( Apl ) 437.416 m2

8. Acian Tembok

Apl (m2) AAC = APl

437.416
= 437.416 m2

IV PEKERJAAN BETON 1. Cor Beton Sloof (1 pc : 3 psr : 5 Krl)

V = (bxh)xL

b (m) h (m) L (m) = 2.340

B. indu 0.150 0.200 78.000 = 0.525 m3

B. teras 0.150 0.200 17.500 V total = 2.865 m3

 2. Cor Beton Kolom Praktis (1 pc : 3 Psr : 5 Krl)

b1 h a (m) a' (m) h (m) n (Buah) V = [( b x b' ) x h ] x n

0.12 0.12 3.30 24

b b = 1.140 m3

3. Cor Beton Kolom Teras (1 pc : 3 psr : 5 Krl)

a (m) a' (m) h (m) n (Buah) V = [( b x b' ) x h ] x n

0.20 0.20 3.30 2

= 0.264 m3

4. Cor Beton Ringbalk (1 pc : 3 psr : 5 Krl) V = (bxh)xL

L2 = 2.57

b (m) h (m) L (m) = 0.525

b B. indu 0.15 0.20 85.50 m3

L1 B. teras 0.15 0.20 17.50 Vtotal = 3.090 m3

5. Cor Beton Meja Dapur (1 pc : 3 Psr : 5 Krl)

a. Plat Meja :

L1 (m) L2 (m) b (m) t (m) V = [( L1 x b ) + (L2 x b )] x t

t
1.50 1.50 0.60 0.10
h = 0.180 m3

b b. Kaki Meja :

b (m) h (m) t (m) n (buah) V = [( b x h ) x t ] x n

0.60 0.60 0.10 6

= 0.216 m3
 Volume Total Cor Meja Dapur 0.396 m3

6. Cor Beton Neut (1 pc : 3 psr : 5 Krl)

b (m) h (m) t (m) n (buah) V = [( b x h ) x t ] x n

0.12 0.10 0.05 16

= 0.010 m3

V PEKERJAAN KAYU DAN KACA 1. Pasangan Kayu Kosen Klas I (5/12)

Type b (m) h (m) L (m) n (unit) V = [( b x h ) x L ] x n

PJ 1 0.05 0.12 22.05 2

= 0.265 m3

P1 0.05 0.12 7.20 1

= 0.043 m3

P2 0.05 0.12 7.00 3

= 0.126 m3

P3 0.05 0.12 6.80 2

= 0.082 m3

J2 0.05 0.12 10.30 4

= 0.247 m3

BV 1 0.05 0.12 3.05 3

= 0.055 m3

PJ1

Volume Total Kayu Kosen Klas I ( 6/12 ) 0.818 m3

2. Pasangnan Daun Pintu Panil Kayu

b (m) h (m) n (unit) A = (bxh)xn

0.920 2.000 3
 0.920 2.000 3
= 5.520 m2

3. Pasangan Daun Pintu Double Teacwood 3 mm

b (m) h (m) n (unit) A = (( b1 + b2) x h ) x n

P1 P2
0.820 2.000 3
= 4.920 m2

P3

4. Pasangan Daun Pintu Double Teacwood Lapis Alluminium

b (m) h (m) n (unit) A = (bxh)xn

0.720 2.000 2
= 2.880 m2

5. Pasangan Daun Jendela Kaca 3 mm dan ventilasi

BV1 a. Type PJ1

b (m) h (m) n (Buah) A = (bxh)xn

J1 Ventilasi P 0.92 0.42 2 = 0.773

Ventilasi J 0.82 0.42 6 = 2.066

Jendela 0.82 1.82 6 = 8.954 m2

b. Type P 1

ventilasi 0.92 0.42 1 = 0.386 m2

c. Type J 2

b (m) h (m) n (lubang) A = (bxh)xn

ventilasi J 0.72 0.42 8

= 2.419 m2

Jendela 0.72 1.22 8

= 7.027 m2
 d. Type BV

b (m) h (m) n (lubang) A = (bxh)xn

BV 0.62 0.42 4
= 1.042 m2

Total Luas Pasangan Daun Jendela Dan Ventilasi ( Kaca 3 mm ) 22.668 m2

8. Pasangan Kayu Kap dan Gording

a. Pasangan Kuda - Kuda 1 ( KK I )

b (m) h (m) L (m) n (Jlh) V = [( b x h ) x L ] x n

Tiang Nok 0.08 0.12 2.95 2

= 0.057 m3

Kaki Kuda 0.08 0.12 6.90 4

= 0.265 m3

Blk. Tarik 0.08 0.12 11.40 2

= 0.219 m3

Blk. Penyokong 0.08 0.12 4.35 8

= 0.334 m3

Blk. Pangapit 0.04 0.12 2.40 4

= 0.046 m3

Blk. Pengunci 0.08 0.12 1.00 8

= 0.077 m3

V total = 0.997 m3

b. Pasangan Kuda - Kuda 2 ( KK II )

b (m) h (m) L (m) n (Jlh) V = [( b x h ) x L ] x n

Tiang Nok 0.08 0.12 2.45 2

= 0.0470 m3

Kaki Kuda 0.08 0.12 5.68 4

= 0.2181 m3

Blk. Tarik 0.08 0.12 8.12 2

Blk. Tarik 0.08 0.12 8.12 2
= 0.1559 m3

Blk. Penyokong 0.08 0.12 2.80 8

= 0.2150 m3

Blk. Pengapit 0.04 0.12 2.08 4

= 0.0399 m3

Blk. Pengunci 0.08 0.12 1.00 8

= 0.0768 m3

V total = 0.7528 m3

e. Balok gewel KK I (8/12)

b (m) h (m) L (m) n(m) V = [( b x h ) x L ] x n

0.08 0.12 13.80 2

= 0.2650 m3

f. Balok gewel KK II (8/12)

b (m) h (m) L (m) n(m) V = [( b x h ) x L ] x n

0.08 0.12 11.36 2

= 0.2181

g. Balok Bubungan (6/12)

b (m) h (m) L (m) V = (bxh)xL

0.06 0.12 15.50

= 0.1116 m3

h. Balok Gording (6/12)

 b (m) h (m) L (m) V = (bxh)xL

0.06 0.12 284.50

= 2.048 m3

Volume Total Pasangan Kayu Kap (8/12) 4.3933 m3

9. Pasangan Listplank Papan (3/20)

L (m) n (uit) L' = Lxn

64.50 2.00
= 129.000 m1

VI PASANGAN ATAP DAN PLAFOND 1. Pasangan Atap Seng Gelombang BJLS 0.30

b. Daerah persegi

Daerah b (m) L (m)h(L/cos30) A = b x h

A 6 5.50 6.35 = 38.100 m2

B 6 5.50 6.35 = 38.100 m2

C D C 9.5 6.25 7.22 = 68.590 m2

D 9.5 6.25 7.22 = 68.590 m2

Luas Total Pasangan Atap Gelombang Seng BJLS 0,30mm A total = 213.380 m2

2. Pasangan atap seng licin BJLS 0,30mm

A B L bubungan (m) L = L

14.5 = 14.500 m1

3. Pasangan Plafond Tripleks dan rangka

AB (m2) AE (m2) APl = ( AB + AE )

114.270 47.870
= 162.140 m2
 4. Pasangan List Plafond Profil

L (m) L' = L B. induk + L emperan

B. Induk 139.600
= 239.600 m1

Emperan 100.000

Panjang Total List Plafond Profil 239.600 m1

VII PEKERJAAN LANTAI

1. Pasangan Tegel Keramik 30/30

AB (m2) Aw (m2) L (m) b (m) A = ( AB - AW )-( Lx b)

123.750 7.500 95.500 0.150

= 101.925 m2

2. Pasangan Tegel Mozaik (KM/ WC) 20/20

AW (m2) b (m) L (m) A = Aw - ( b x L )

7.500 0.150 16.000

= 5.100 m2

3. Pasangan Tegel Porselin 10/20

a. Meja Dapur :

L1 (m) L2 (m) b (m) h (m) A = ( L1 + L2 ) x b

= 1.800 m2
1.50 1.50 0.60 0.60

As = ( b samping x h ) x n

a. Kaki Meja Dapur : = 0.72 m2

b samping (m) b depan (m) h (m) n (jml)

 samping depan Ad = ( b depan x h ) x n
0.60 0.10 0.60
2.00 3.00 = 0.18 m2

b. KM/ WC :

Lw (m) P (m) h (m) A = ( Lw - P ) x h

16.00 1.54 1.50

= 21.690 m2

Luas Total Pasangan Tegel Porselin 24.390 m2

4. Pasangan Tegel Plint 10/30

L (m) LTK (m) LK (m) A = [ L - LK - LTK)

95.50 1.00 7.10

= 87.400 m1

VIII PEKERJAAN INSTALASI LISTRIK DAN AIR 1 Pasangan Titik Lampu = 19 Buah

2 Pasangan Lampu TL 40 Watt = 2 Buah

3 Pasangan Lampu spiral 25 Watt = 9 Buah

4 Pasangan Lampu spiral 15 Watt = 2 Buah

5 Pasangan Saklar Tunggal = 6 Buah

6 Pasangan SaklarGanda = 3 Buah

7 Pasangan Stop Kontak = 7 Buah

8 Pasangan Sekring Cast = 1 Buah

9 Pasangan Arde Pembumian = 1 Buah

10 Pasangan Wastafel = 1 Buah

11 Pasangan Bak Air Porselin = 2 Buah

12 Pasangan Closed Jongkok = 2 Buah

13 Pasangan Septic Tank dan Peresapan = 2 Buah

14 Pasangan Instalasi Air Bersih = 1 Buah

 15 Pasangan Instalasi Air Kotor = 1 Buah

16 Pasangan Floor Drain = 3 Buah

17 Pasangan Kran Air = 4 Buah

IX PEKERJAAN FINISHING 1. Cat Tembok

AAC (m2) A = AAC

437.416
= 437.416 m2

2. Cat Plafond

Apl (m2) A = APl

162.140
= 162.140 m2

3. Menie Kayu

a. Untuk Kosen :

Type b (m) h (m) L (m) n (unit) Am = [ 2 x ( b + h )] x L x n

PJ 1 0.05 0.12 21.85 2

= 14.858 m2

P1 0.05 0.12 7.00 1

= 2.380 m2

P2 0.05 0.12 6.80 3

= 6.936 m2

P3 0.05 0.12 6.60 2

= 4.488 m2

J2 0.05 0.12 9.90 4

= 13.464 m2

BV 1 0.05 0.12 4.20 3

= 4.284 m2
 b. Untuk Listplank :

h (m) L (m) b (m) n A = ( 2 x ( b + h )) x L x n

0.200 64.500 0.02 2

= 56.760 m2

Luas Total Menie Kayu (Kosen & Listplank) 103.170 m2

4. Cat Kayu

a. Untuk Kusen

Type Am (m2) LL (m) h (m) n (m) Ac = Am -((LL x h) x n)

PJ 1 14.858 21.85 0.12 2

A = 9.614 m2

P1 2.380 7 0.12 1
A = 1.540 m2

P2 6.936 6.8 0.12 3

A = 4.488 m2

P3 4.488 6.6 0.12 2

A = 2.904 m2

J2 13.464 9.9 0.12 4

A = 8.712 m2

BV 1 4.284 4.2 0.12 3

A = 2.772 m2

b. Untuk List Plank

Am (m2) b (m) h (m) L (m) Ac = Am- (( b + h ) x L )

56.760 0.020 0.200 64.500

= 42.570 m2
 Luas Total Cat Kayu 72.600 m2

5. Cat Seng

As (m2) A = As

213.380
= 213.380 m2

6. Teac oil

Apn (m2) A = Apn x 2

5.520
= 11.040 m2

X PEKERJAAN PENGGANTUNG DAN PENGUNCI 1 Pasangan Kunci Double Slaag = 6

2 Pasangan Kunci KM/ WC = 2

3 Pasangan Grendel = 31

4 Pasangan Engsel = 86

5 Pasangan Kait Angin = 31

6 Pasangan Anker Doc = 68

7 Pasangan Mur, Baut dan Beugel U = 1

XI PEKERJAAN LAIN - LAIN 1. Pasangan Saluran Keliling Bangunan (Buis Beton U 30 cm) = 46.000 m1

2. Pembersihan Kembali = 1 LS
 PEKERJAAN : PENYUSUNAN DED BANGUNAN KAWASAN RUMAH JABATAN WALIKOTA DAN
TAMAN CERDAS (APBD-P)
NOMOR KONTRAK :
TANGGAL KONTRAK :
KONSULTAN PERENCANA :

BACK UP DATA
PEKERJAAN PERSIAPAN :
ITEM PEKERJAAN :

Panjang Lebar Tinggi Volume Volume

No. Uraian Pekerjaan Rumus Unit Sat Ket
(m) (m) (m) Lapangan Kontrak

1 0 PxL 43 21.5 M2 924.5

Sket Gambar :

Catatan :
Item pekerjaan ini dengan analisa taksir maka volume dianggap 1 paket

Diperiksa Oleh, Dihitung Oleh,

PPK Konsultan Perencana

………………………. ………………………
………………….. ……………….
 BACK UP HITUNGAN VOLUME BESI PER 1 M3
1 Sloof Praktis 15 x 20 cm pakai tulangan 4 batang Ø12 beugel Ø8 jarak 15 cm
Panjang 1 m3 ukuran 15 x 20 cm = ( 1 : 0.15 : 0.20) = 33.333 m1
Besi 4 batang Ø12 = 4 x 33.333 x 0.89 = 118.667 kg (A)
Besi Beugel Ø8 jarak 20mm = (33.333 : 0.15) x (2 x0.15) + (2 x 0. = 155.556 kg (B)
Berat besi Beton untuk 15 x 20 cm dalam 1 m3 = 274.222 kg/m3 (A+B)

2 Kolom 20 x 20 cm pakai tulangan 4 batang Ø12 beugel Ø8 jarak 15 cm

Panjang 1 m3 ukuran 20 x 20 cm = ( 1 : 0.20 : 0.20) = 25.000 m1
Besi 4 batang Ø12 = 4 x 25.000 x 0.89 = 89.000 kg (A)
Besi Beugel Ø8 jarak 15 mm = (25.000 : 0.15) x (2 x0.2) + (2 x 0.2 = 133.333 kg (B)
Berat besi Beton untuk 15 x 20 cm dalam 1 m3 = 222.333 kg/m3 (A+B)

3 Kolom Praktis 15 x 15 cm pakai tulangan 4 batang Ø12 beugel Ø8 jarak 20 cm

Panjang 1 m3 ukuran 15 x 15 cm = ( 1 : 0.15 : 0.15) = 44.444 m1
Besi 4 batang Ø12 = 4 x 44.444 x 0.89 = 158.222 kg (A)
Besi Beugel Ø8 jarak 20 mm = (44.444 : 0.20) x (4 x0.15) x 0.40 = 71.111 kg (B)
Berat besi Beton untuk 15 x 20 cm dalam 1 m3 = 229.333 kg/m3 (A+B)
 HITUNGAN PEMBESIAN PILE CAP TYPE A

KODE PERHITUNGAN PEMAKAIAN MATERIAL

BESI
Setatus Panjang Selimut Jarak besi Baris (+) Unit Jumlah
1 Arah X (Bawah) 2.60 m 0.15 m 0.08 m 1 1 31
2 Arah Y (Bawah) 2.60 m 0.15 m 0.08 m 1 1 31
3 Arah X (Atas) 2.60 m 0.15 m 0.15 m 1 1 17
4 Arah Y (Atas) 2.60 m 0.15 m 0.15 m 1 1 17
5 Besi Pinggang 2.60 m 0.15 m 0.70 m 2 1 8

BACK UP DATA
ITEM PEKERJAAN : BAJA TULANGAN

SATUAN : KG

SKETSA

HITUNGAN PEMBESIAN PILE CAP TYPE A

Diameter

Dimensi (m) Jumlah Berat

Panjang
No Kode Profil kebutuhan Material Berat Total (KG) Ket.
Skema (M)
a b c d e f (Potong) (Kg/m)

a c
1
b

0.80 2.45 0.80 D.22 4.05 31.00 3.04 381.67

b
a c
2

0.33 2.45 0.33 D.22 3.11 31.00 3.04 293.09

3
a c
b
0.24 2.45 0.24 D.16 2.93 8.00 1.56 36.57

Total Berat 1 PC Type A 711.32 kg

Total Berat PC. Type A Jumlah 20 14,226.496 kg
