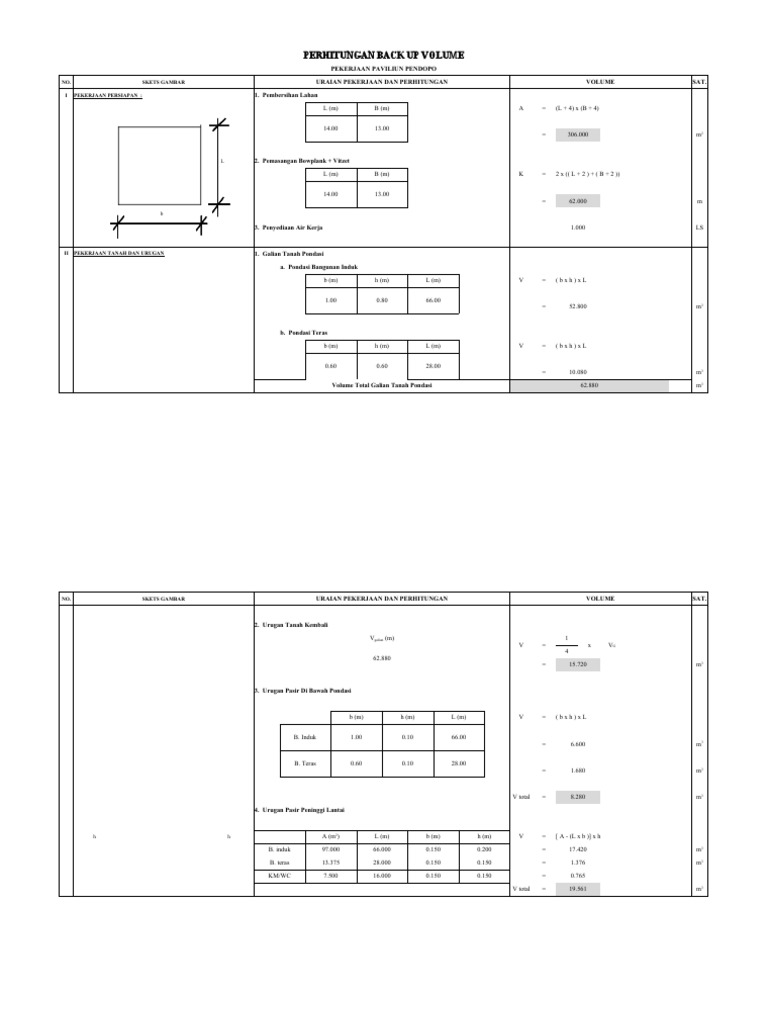

PERHITUNGAN BACK UP VOLUME

PEKERJAAN PAVILIUN PENDOPO

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

I PEKERJAAN PERSIAPAN : 1. Pembersihan Lahan

L (m) B (m) A = (L + 4) x (B + 4)

14.00 13.00
= 306.000 m2

L 2. Pemasangan Bowplank + Vitzet

L (m) B (m) K = 2 x (( L + 2 ) + ( B + 2 ))

14.00 13.00
= 62.000 m

3. Penyediaan Air Kerja 1.000 LS

II PEKERJAAN TANAH DAN URUGAN 1. Galian Tanah Pondasi

a. Pondasi Bangunan Induk

b (m) h (m) L (m) V = (bxh)xL

1.00 0.80 66.00

= 52.800 m3

b. Pondasi Teras

b (m) h (m) L (m) V = (bxh)xL

0.60 0.60 28.00

= 10.080 m3

Volume Total Galian Tanah Pondasi 62.880 m3

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

2. Urugan Tanah Kembali

Vgalian (m) 1
V = x VG
4
62.880
= 15.720 m3

3. Urugan Pasir Di Bawah Pondasi

b (m) h (m) L (m) V = (bxh)xL

B. Induk 1.00 0.10 66.00

= 6.600 m3

B. Teras 0.60 0.10 28.00

= 1.680 m3

V total = 8.280 m3

4. Urugan Pasir Peninggi Lantai

h h A (m2) L (m) b (m) h (m) V = [ A - (L x b )] x h

B. induk 97.000 66.000 0.150 0.200 = 17.420 m3

B. teras 13.375 28.000 0.150 0.150 = 1.376 m3

KM/WC 7.500 16.000 0.150 0.150 = 0.765

V total = 19.561 m3
NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.
III PEKERJAAN PONDASI DAN PANCANG

1. Pancang Ulin 10 x 10 x 2m

V = Pjg Total : 1 m = 94 Ttk

2. Pasangan Aanstamping Batu Gunung/ Kali

b (m) h (m) L (m) V = (bxh)xL

B. Induk 1.00 0.20 66.00

= 13.200 m3

h
B. Teras 0.60 0.20 28.00
h = 3.360 m3
b

b Volume Total Pasangan Aanstamping Batu Karang/ Kali 16.560 m3

3. Pasangan Pondasi Batu Gunung/ Kali

a a. Pondasi Bangunan Induk

a+b
V = xh xL
a (m) b (m) h (m) L (m) 2

h 0.25 0.80 0.85 66.00

= 29.453 m3

b b. Pondasi Teras

b (m) h(m) L(m) V = (bxh)xL

0.40 0.55 28.00

= 6.160 m3

Volume Total Pasangan Pondasi Batu Gunung/ Kali 35.613 m3

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.
V PEKERJAAN DINDING DAN PLESTERAN

1. Pasangan Tembok Trasraam

b b a. Tembok Trasraam untuk WC/ KM (1 pc : 2 psr)

Lw (m) P (m) h1 (m) VT = [( Lw - P ) x h1 ]

8.00 2.00 1.50

h1 h2 = 9.000 m2

b. Tembok Trasraam untuk B. Induk (1 pc : 3 psr)

L (m) h2 (m) VT = [ L x h2 ]

66.00 0.50
= 33.000 m2

Volume Total Pasangan Tembok Trasraam 42.000 m2

4. Pasangan Tembok Biasa (1 pc : 4 psr)

a. Tembok Bangunan Induk

L (m) h (m) AK (m2) ATK (m2) LT (m) V = [( L x h ) - AK - ATK ] - LT

66.000 3.800 67.200 2.000 42.000

= 139.600 m2
NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

b. Tembok Gewel

1
V = x a x h - Ak
h a (m) h (m) t (m) Ak (m2) 2

gewel 1 = 11.504
9.00 2.60 0.12 0.20
1
V = x a x h - Ak x 2
gewel 2 2
9.00 2.60 0.12 0.20
= 23.000 m2

a Volume Total Pasangan Tembok Biasa 174.104 m2

5. Plesteran Tembok Trasraam (1 pc : 2 psr)

a. Tembok KM/ WC (1.50 m)

Lw (m) P (m) h (m) A = [ ( Lw - P ) x h ] x 2

8.00 2.000 1.50

= 18.000 m2

b. Tembok Bangunan Induk (0.50 m)

L (m) P (m) h (m) A = [ ( Lw - P ) x h ] x 2

66.00 0.000 0.50

= 66.000 m2

Luas Total Plesteran Tembok Trasraam 84.000 m2

6. Plesteran Tembok Biasa (1 pc : 4 psr)

a. Tembok Bangunan Induk

L (m) h (m) AT (m2) Agwl (m2) AK (m2) ATK (m2) A = [ ( L x h ) x2 - AT - Ak - ATK ] + Agwl

66.000 3.800 84.000 23.004 67.200 2.0000

= 371.404 m2
NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

7. Plesteran Pondasi Tepi Luar (1 pc : 4 psr)

b (m) h (m) L (m) A = (b+h)xL

B. Induk 0.050 0.350 66.000

= 26.400 m2

Teras 0.125 0.250 10.000

= 3.750 m2

A total = 30.150

Luas Total Plesteran Tembok ( Apl ) 401.554 m2

8. Acian Tembok

Apl (m2) AAC = APl

401.554
= 401.554 m2
NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.
IV PEKERJAAN STRUKTUR 1. Cor beton sloof 15/20

V = (bxh)xL

b (m) h (m) L (m) = 1.980

B. induk 0.150 0.200 66.000 = 0.300 m3

B. teras 0.150 0.200 10.000 V total = 2.280 m3

2. Cor Beton Kolom Praktis 13/13

b1 h a (m) a' (m) h (m) n (Buah) V = [( b x b' ) x h ] x n

0.13 0.13 3.80 8

b b = 0.514 m3

3. Cor Beton Kolom 20/20

a (m) a' (m) h (m) n (Buah) V = [( b x b' ) x h ] x n

0.20 0.20 3.80 19

= 2.888 m3

4. Cor Beton Ringbalk 15/20 V = (bxh)xL

= 1.98

b (m) h (m) L (m) = 0.840

B. induk 0.15 0.20 66.00

B. teras 0.15 0.20 28.00 Vtotal = 2.820 m3

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

5. Cor Beton Meja

L1 a. Plat Meja :

L1 (m) n (buah) b (m) t (m) V = {( L1 x b ) x t} x 2

2.00 2.00 0.60 0.10

= 0.240 m3

b. Kaki Meja :

b (m) h (m) t (m) n (buah) V = [( b x h ) x t ] x n

0.60 0.60 0.10 4

= 0.144 m3

Volume Total Cor Meja Dapur 0.384 m3

6. Cor Beton Neut

b (m) h (m) t (m) n (buah) V = [( b x h ) x t ] x n

0.60 1.20 0.20 2

= 0.288 m3

7. Bekisting Sloof 15/20

Jumlah Sisi h (m) L (m) V = (2 x h x L)

B. Induk 2.000 0.200 66.000

= 26.400 m2

B. Teras 2.000 0.200 28.000

V = (2 x h x L)

= 11.200 m2

Volume Total Bekisting Sloof 37.600 m2

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

8. Bekisting Kolom Praktis 13/13

Jumlah Sisi h (m) L (m) V = (4 x h x L) x Jumlah Kolom

B. Induk 4.000 0.200 3.800

= 3.040 x 8 m2

Vtotal = 24.320 m2

9. Bekisting Kolom 15/40

Jumlah Sisi h (m) h (m) L (m) V = (4 x h x L) x Jumlah Kolom

Teras 2.000 0.400 0.150 3.800

= 3.040 x 19 m2

= 1.140 x 4

Vtotal = 62.320 m2

10. Bekisting Ring balk 15/20

Jumlah Sisi h (m) L (m) V = (2 x h x L)

B. Induk 2.000 0.200 94.000

= 37.600 m2
NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.
V PEKERJAANALUMINIUM DAN KACA 1. Pasangan Kayu Kosen Aluminium

Type L (m) n (unit) V = Lxn

P1 6.00 1
= 6.000 m1

P2 5.00 4
= 20.000 m1

J1 10.60 8
= 84.800 m1
P1
BV 1 2.05 4
= 8.200 m1

Volume Total Kayu Kosen Klas I ( 6/12 ) 119.000 m1

2. Pasangan Daun Pintu Panil Kayu

P2

b (m) h (m) n (unit) A = (bxh)xn

0.920 2.000 3
= 5.520 m2

3. Pasangan Daun Pintu Double Teacwood 3 mm

BV 1

b (m) h (m) n (unit) A = (( b1 + b2) x h ) x n

0.820 2.000 3
J1 = 4.920 m2
NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

4. Pasangan Daun Pintu Double Teacwood Lapis Alluminium

b (m) h (m) n (unit) A = (bxh)xn

0.720 2.000 2
= 2.880 m2

5. Pasangan Kaca 3 mm

a. Type PJ1

b (m) h (m) n (Buah) A = (bxh)xn

Ventilasi P 0.92 0.42 2 = 0.773

Ventilasi J 0.82 0.42 6 = 2.066

Jendela 0.82 1.82 6 = 8.954 m2

b. Type P 1

ventilasi 0.92 0.42 1 = 0.386 m2

c. Type J 2

b (m) h (m) n (lubang) A = (bxh)xn

ventilasi J 0.72 0.42 8

= 2.419 m2

Jendela 0.72 1.22 8

= 7.027 m2

d. Type BV

b (m) h (m) n (lubang) A = (bxh)xn

BV 0.62 0.42 4
= 1.042 m2

Total Luas Pasangan Daun Jendela Dan Ventilasi ( Kaca 3 mm ) 22.668 m2

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.
VI PEKERJAAN ATAP DAN PLAFOND 1. Pasangan KK Baja Ringan

a. Pasangan Kuda - Kuda 1 ( KK I )

b (m) h (m) n (Jlh) V = [( b x h ) x n

Kuda - kuda 3.20 14.50 2.00

= 92.800 m2

V total = 92.800 m2

2. Pasangan Listplank Papan (3/20)

L (m) n (uit) L' = Lxn

64.50 2.00
= 129.000 m1

3. Pasangan Bubungan Atap

L (m) n (uit) L' = Lxn m1

14.00 1.00
= 14.000 m1

4. Pasangan Plafond Gypsum dan rangka

AB (m2) AE (m2) APl = ( AB + AE )

114.270 47.870
= 162.140 m2

5. Pasangan List Plafond Profil

L (m) L' = L B. induk + L tritisan

B. Induk 139.600
= 239.600 m1

Tritisan 100.000
NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.
VII PEKERJAAN LANTAI

1. Pasangan Teraso Motif

L (m) b (m) A = ( Lx b)

6.000 6.000
= 36.000 m2

2. Pasangan Keramik Unpolished 60/60

L (m) b (m) A = ( Lx b)

10.000 9.500
= 95.000 m2

3. Pasangan Keramik (KM/ WC) 20/20

L (m) b (m) n(unit) A = ( Lx b) x n

2.000 1.000 4.000

8.000 m2

3. Pasangan Keramik Dinding 20/40

a. Meja Wastafel :

h (m) L(m) n(unit) A = (h x L) x n

m2
2.00 1.87 2.00
V = 7.480

b. KM/ WC :

h (m) L(m) n(unit) A = (h x L) x n

2.00 2.10 8.00

V = 33.600 m2

Luas Total Keramik Dinding 20/40 41.080 m2

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.

5. Pasangan Lantai keramik 40/40

AB (m2) Aw (m2) L (m) b (m) A = [ L - LK - LTK)

44.000 7.500 95.500 0.150

= 36.500 m2

VIII PEKERJAAN INSTALASI LISTRIK DAN AIR 1 Pasangan Titik Lampu = Buah

2 Pasangan Lampu TL 40 Watt = Buah

3 Pasangan Lampu spiral 25 Watt = Buah

4 Pasangan Lampu spiral 15 Watt = Buah

5 Pasangan Saklar Tunggal = Buah

6 Pasangan SaklarGanda = Buah

7 Pasangan Stop Kontak = Buah

8 Pasangan Sekring Cast = Buah

9 Pasangan Arde Pembumian = Buah

10 Pasangan Wastafel = Buah

11 Pasangan Bak Air Porselin = Buah

12 Pasangan Closed Jongkok = Buah

13 Pasangan Septic Tank dan Peresapan = Buah

14 Pasangan Instalasi Air Bersih = Buah

15 Pasangan Instalasi Air Kotor = Buah

16 Pasangan Floor Drain = Buah

17 Pasangan Kran Air = Buah

NO. SKETS GAMBAR URAIAN PEKERJAAN DAN PERHITUNGAN VOLUME SAT.
IX PEKERJAAN FINISHING 1. Cat Tembok

AAC (m2) A = AAC

401.554
= 401.554 m2

2. Cat Plafond

Apl (m2) A = APl

162.140

= 162.140 m2

X PEKERJAAN PENGGANTUNG DAN PENGUNCI 1 Pasangan Kunci Double Slaag =

2 Pasangan Kunci KM/ WC =

3 Pasangan Grendel =

4 Pasangan Engsel =

5 Pasangan Kait Angin =

6 Pasangan Anker Doc =

7 Pasangan Mur, Baut dan Beugel U =

XI PEKERJAAN LAIN - LAIN 1. Pasangan Saluran Keliling Bangunan (Buis Beton U 30 cm) = m1

2. Pembersihan Kembali = LS
 PEKERJAAN : PENYUSUNAN DED BANGUNAN KAWASAN RUMAH JABATAN WALIKOTA DAN
TAMAN CERDAS (APBD-P)
NOMOR KONTRAK :
TANGGAL KONTRAK :
KONSULTAN PERENCANA :

BACK UP DATA
PEKERJAAN PERSIAPAN :
ITEM PEKERJAAN :

Panjang Lebar Tinggi Volume Volume

No. Uraian Pekerjaan Rumus Unit Sat Ket
(m) (m) (m) Lapangan Kontrak

1 0 PxL 43 21.5 M2 924.5

Sket Gambar :

Catatan :
Item pekerjaan ini dengan analisa taksir maka volume dianggap 1 paket

Diperiksa Oleh, Dihitung Oleh,

PPK Konsultan Perencana

………………………. ………………………
………………….. ……………….
 BACK UP HITUNGAN VOLUME BESI PER 1 M3
1 Sloof Praktis 15 x 20 cm pakai tulangan 4 batang Ø12 beugel Ø8 jarak 15 cm
Panjang 1 m3 ukuran 15 x 20 cm = ( 1 : 0.15 : 0.20) = 33.333 m1
Besi 4 batang Ø12 = 4 x 33.333 x 0.89 = 118.667 kg (A)
Besi Beugel Ø8 jarak 20mm = (33.333 : 0.15) x (2 x0.15) + (2 x 0. = 155.556 kg (B)
Berat besi Beton untuk 15 x 20 cm dalam 1 m3 = 274.222 kg/m3 (A+B)

2 Kolom 20 x 20 cm pakai tulangan 6 batang Ø12 beugel Ø8 jarak 15 cm

Panjang 1 m3 ukuran 20 x 20 cm = ( 1 : 0.2 : 0.20) = 25.000 m1
Besi 6 batang Ø12 = 6 x 25.000 x 0.89 = 133.500 kg (A)
Besi Beugel Ø8 jarak 15 cm = (25.000 : 0.15) x (2 x0.2) + (2 x 0.2 = 133.333 kg (B)
Berat besi Beton untuk 40 x 40 cm dalam 1 m3 = 266.833 kg/m3 (A+B)

3 Kolom Praktis 13 x 13 cm pakai tulangan 4 batang Ø12 beugel Ø8 jarak 15 cm

Panjang 1 m3 ukuran 13 x 13 cm = ( 1 : 0.13 : 0.13) = 59.172 m1
Besi 4 batang Ø12 = 4 x 44.444 x 0.89 = 210.651 kg (A)
Besi Beugel Ø8 jarak 15 cm = (59.172 : 0.20) x (4 x0.15) x 0.40 = 94.675 kg (B)
Berat besi Beton untuk 15 x 20 cm dalam 1 m3 = 305.325 kg/m3 (A+B)
 HITUNGAN PEMBESIAN PILE CAP TYPE A

KODE PERHITUNGAN PEMAKAIAN MATERIAL

BESI
Setatus Panjang Selimut Jarak besi Baris (+) Unit Jumlah
1 Arah X (Bawah) 2.60 m 0.15 m 0.08 m 1 1 31
2 Arah Y (Bawah) 2.60 m 0.15 m 0.08 m 1 1 31
3 Arah X (Atas) 2.60 m 0.15 m 0.15 m 1 1 17
4 Arah Y (Atas) 2.60 m 0.15 m 0.15 m 1 1 17
5 Besi Pinggang 2.60 m 0.15 m 0.70 m 2 1 8

BACK UP DATA
ITEM PEKERJAAN : BAJA TULANGAN

SATUAN : KG

SKETSA

HITUNGAN PEMBESIAN PILE CAP TYPE A

Diameter

Dimensi (m) Jumlah Berat

Panjang
No Kode Profil kebutuhan Material Berat Total (KG) Ket.
Skema (M)
a b c d e f (Potong) (Kg/m)

a c
1
b

0.80 2.45 0.80 D.22 4.05 31.00 3.04 381.67

b
a c
2

0.33 2.45 0.33 D.22 3.11 31.00 3.04 293.09

3
a c
b
0.24 2.45 0.24 D.16 2.93 8.00 1.56 36.57

Total Berat 1 PC Type A 711.32 kg

Total Berat PC. Type A Jumlah 20 14,226.496 kg
