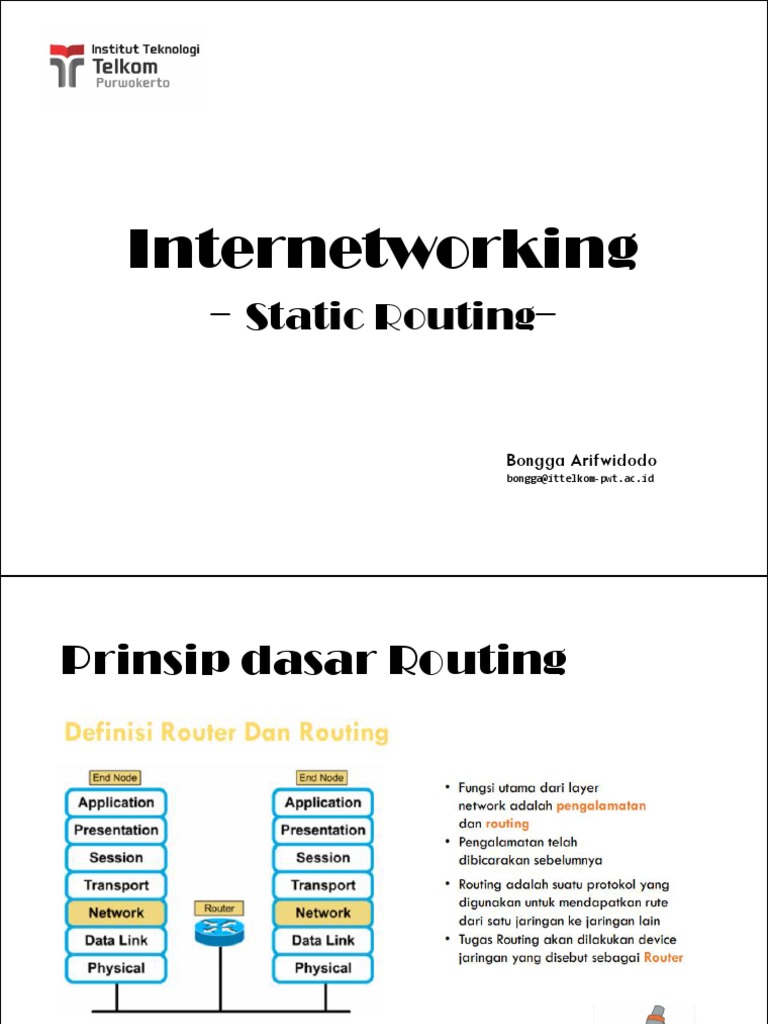

Internetworking

- Static Routing-

Bongga Arifwidodo
bongga@ittelkom-pwt.ac.id
Prinsip dasar Routing
 Tabel Routing

Static Routing
• Dibangun berdasarkan definisi dari administrator
• Administrator harus cermat, satu saja tabel routing salah jaringan tidak terkoneksi

Dynamic Routing
• Secara otomatis router jalur routingnya, dengan cara bertukar informasi antar router
menggunakan protokol tftp
• Kategori algoritma dinamik :
- Distance Vector
- Link State
- Hybrid
Apa itu Static Routing ?

Routing -> menghubungkan, jadi disini adalah untuk menghubungkan jaringan

(network) yang berbeda segmen/network, supaya jaringan tersebut dapat
saling terhubung.

Static -> dilakukan secara manual, jadi dapat disimpulkan bahwa Routing
Static adalah metode routing yang berfungsi untuk menghubungkan jaringan
yang berbeda segmen/network secara manual.

Inti dari pembahasan ini menurut yaitu mau kemana? dan lewat mana?,
 Perintah IP route

Untuk mengkonfigurasi suatu route static digunakan perintah berikut: ip route

• Contoh:
• Router(config)# ip route network-address subnet-mask {ip-address |
exit-interface }
 Membedah sintak static route

ip route – Perintah static route

172.16.1.0 – Alamat jaringan tujuan
255.255.255.0 - Subnet mask dari jaringan tujuan
172.16.2.2 - Serial 0/0/0 interface IP address on R2, which is the "next-hop"
to this network
 Konfigurasi Dasar Routing Statik
Router(config-if)#int s0/1/0
Router(config-if)#ip add 10.10.10.1 255.255.255.252
Router(config-if)#no sh
Router(config)#ip route 192.168.20.0 255.255.255.0
Router(config)#ex
Router#sh ip ro
10.0.0.0/30 is subnetted, 1 subnets
C 10.10.10.0 is directly connected, Serial0/1/0
C 192.168.10.0/24 is directly connected, FastEthernet0/0
S 192.168.20.0/24 [1/0] via 10.10.10.0
=====
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.20.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int s0/1/0
Router(config-if)#ip add 10.10.10.2 255.255.255.252
Router(config-if)#no sh
Router(config)#ip route 192.168.10.0 255.255.255.0 10.10.10.0
Router#sh ip ro
10.0.0.0/30 is subnetted, 1 subnets
C 10.10.10.0 is directly connected, Serial0/1/0
S 192.168.10.0/24 [1/0] via 10.10.10.0
C 192.168.20.0/24 is directly connected, FastEthernet0/0
Meneliti interface Router

a. Show IP route – untuk melihat tabel routing

b. Show Interfaces – untuk menunjukkan status dari sebuah interface
c. Show IP Interface brief – untuk menunjukkan sebagian dari informasi dari interface
d. Show running-config – menunjukkan file konfigurasi di RAM
e. Show interfaces fastEthernet 0/0 – menunjukkan status dari port fast Ethernet
Verifikasi interface Ethernet
• Show interfaces fastEthernet 0/0 – menunjukkan status
dari port fast Ethernet
• Show ip interface brief
• Show running-config
• Interface Ethernet bekerja di ARP
 Tabel Routing dan Protokol CDP
Tujuan dari perintah debug IP routing
Memungkinkan untuk melihat perubahan yang
dilakukan oleh router ketika menambah dan
menambah jalur routing.
Contoh:
R2#debug ip routing
IP routing debugging is on

• Ketika sebuah router telah dikonfigurasi interface-nya & tidak ada protokol
routing lain dikonfigurasi maka:
• Routing table hanya terdiri atas jaringan yang terhubung secara langsung
• Hanya device pada jaringan yang terkoneksi secara langsung yang dapat
dijangkau
 Tabel Routing dan Protokol CDP

Perintah CDP show

• Perintah Show cdp neighbors
• Menampilkan informasi berikut:
• Neighbor device ID
• Local interface
• Holdtime value, in seconds
• Neighbor device capability code
• Neighbor hardware platform
• Neighbor remote port ID
• Perintah Show cdp neighbors detail
• Sangat berguna dalam menentukan apakah konfigurasi sebuah
alamat IP error
 3 Prinsip routing Zinin

• Principle 1: “Every router makes its decision alone, based on the information it
has in its own routing table.”
“Setiap router membuat keputusannya sendiri, berdasarkan informasi yang
dimilikinya pada tabel routing”

• Principle 2: “The fact that one router has certain information in its routing
table does not mean that other routers have the same information.”
“Fakta bahwa sebuah router memiliki informasi tertentu dalam tabel routing
tidak berarti bahwa router lain memiliki informasi yang sama”

• Principle 3: “Routing information about a path from one network to another

does not provide routing information about the reverse, or return path.”
“Informasi routing mengenai sebuah path/jalur dari satu network ke yang
lain tidak menyediakan informasi routing mengenai jalur baliknya.”
Static Routes dan Packet Forwarding
• Packet forwarding dengan static routes (ingat 3 prinsip routing Zinin)
• Router 1
• Packet tiba di interface Fastethernet 0/0 pada R1
• R1 tidak memiliki route ke alamat jaringan tujuan, 192.168.2.0/24
• R1 menggunakan default static route
Static Routes dan Packet Forwarding

• Packet forwarding dengan static routes (ingat 3 prinsip routing Zinin)

• Router 2
• Paket tida di interface Serial 0/0/0 pada R2
• R2 memiliki static route ke192.168.2.0/24 melalui Serial0/0/1
Static Routes dan Packet Forwarding

• Packet forwarding dengan static routes (ingat 3 prinsip routing Zinin)

• Router 3
• Packet tiba di interface Serial0/0/1 pada R3
• R3 memiliki route yang terkoneksi (connnected route) ke jaringan
192.168.2.0/24 melalui Fastethernet 0/1
 Tools untuk mengisolasi masalah routing:

• Ping – menguji konektifitas end to end

• Traceroute – untuk menemukan semua hop (router) disepanjang jalur di antara 2
titik
• Show IP route – menampilkan tabel routing & memastikan proses forwarding
• Show ip interface brief – menunjukkan status dari interface router
• Show cdp neighbors detail – mengumpulkan informasi konfigurasi mengenai
neighbor yang terkoneksi secara langsung
Meneliti interface Router

Interface WAN yang terkoneksi secara fisik.

• Ada 2 macam sisi dari sebuah Physical Layer WAN :
• Data Circuit-terminating Equipment (DCE) – Ini adalah service
provider. CSU/DSU merupakan sebuah device yang bersifat
DCE. (Pada jack kabel -> female)
• Data Terminal Equipment (DTE) – secara umum router adalah
device yang bersifat DTE. (pada jack kabel -> male)
