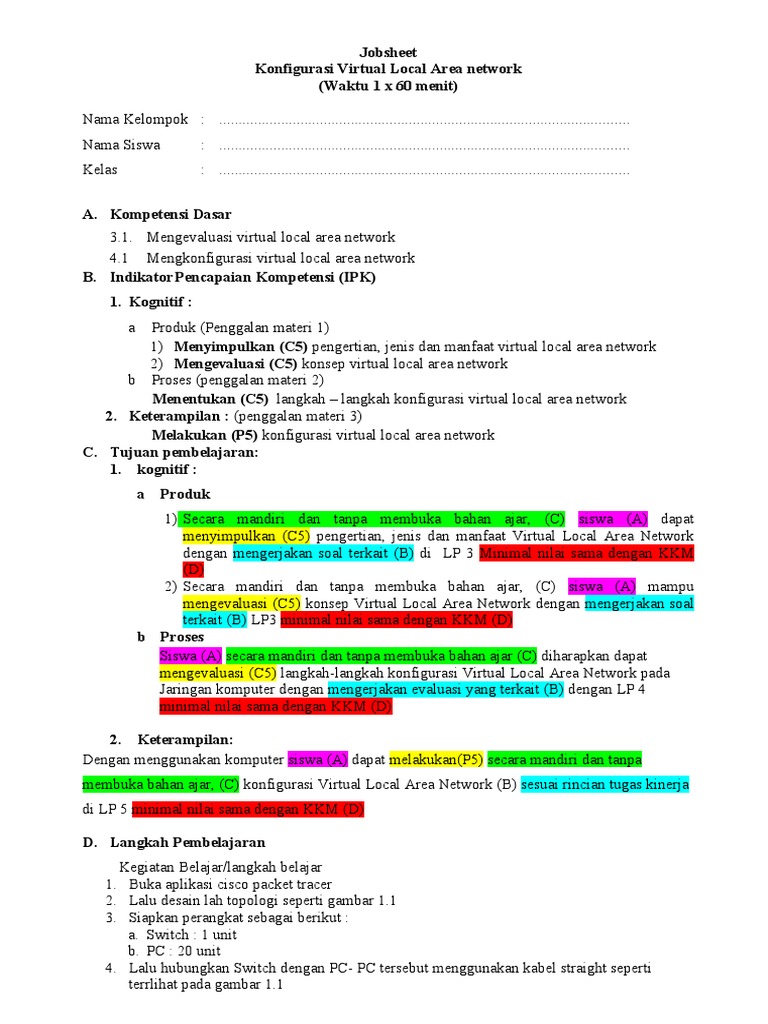

Jobsheet

Konfigurasi Virtual Local Area network

(Waktu 1 x 60 menit)

Nama Kelompok : ..........................................................................................................

Nama Siswa : ..........................................................................................................
Kelas : ..........................................................................................................

A. Kompetensi Dasar
3.1. Mengevaluasi virtual local area network
4.1 Mengkonfigurasi virtual local area network
B. Indikator Pencapaian Kompetensi (IPK)
1. Kognitif :
a
Produk (Penggalan materi 1)
1) Menyimpulkan (C5) pengertian, jenis dan manfaat virtual local area network
2) Mengevaluasi (C5) konsep virtual local area network
b Proses (penggalan materi 2)
Menentukan (C5) langkah – langkah konfigurasi virtual local area network
2. Keterampilan : (penggalan materi 3)
Melakukan (P5) konfigurasi virtual local area network
C. Tujuan pembelajaran:
1. kognitif :
a Produk
1) Secara mandiri dan tanpa membuka bahan ajar, (C) siswa (A) dapat
menyimpulkan (C5) pengertian, jenis dan manfaat Virtual Local Area Network
dengan mengerjakan soal terkait (B) di LP 3 Minimal nilai sama dengan KKM
(D)
2) Secara mandiri dan tanpa membuka bahan ajar, (C) siswa (A) mampu
mengevaluasi (C5) konsep Virtual Local Area Network dengan mengerjakan soal
terkait (B) LP3 minimal nilai sama dengan KKM (D)
b Proses
Siswa (A) secara mandiri dan tanpa membuka bahan ajar (C) diharapkan dapat
mengevaluasi (C5) langkah-langkah konfigurasi Virtual Local Area Network pada
Jaringan komputer dengan mengerjakan evaluasi yang terkait (B) dengan LP 4
minimal nilai sama dengan KKM (D)

2. Keterampilan:
Dengan menggunakan komputer siswa (A) dapat melakukan(P5) secara mandiri dan tanpa
membuka bahan ajar, (C) konfigurasi Virtual Local Area Network (B) sesuai rincian tugas kinerja
di LP 5 minimal nilai sama dengan KKM (D)

D. Langkah Pembelajaran
Kegiatan Belajar/langkah belajar
1. Buka aplikasi cisco packet tracer
2. Lalu desain lah topologi seperti gambar 1.1
3. Siapkan perangkat sebagai berikut :
a. Switch : 1 unit
b. PC : 20 unit
4. Lalu hubungkan Switch dengan PC- PC tersebut menggunakan kabel straight seperti
terrlihat pada gambar 1.1
 Gambar 1.1 Topologi Jaringan

5. Konfigurasi Client PC dengan memberikan IP address setiap PC tersebut.

a. Klik PC0 > pilih tab desktop > ip configuration seperti ditunjukkan pada gambar 1.2

Gambar 1.2 Langkah Pproses Pengisian IP Address

Gambar 1.3 Pengisian IP Address PC0

6. Masukan ip address pada PC0 Ip address : 192.168.10.1 Subnet mask : 255.255.255.0

seperti terlihat pada gambar 1.3
 Gambar 1.4 Pengisian IP Address PC1

7. Masukan ip address pada PC1 Ip address : 192.168.10.2 Subnet mask : 255.255.255.0

seperti terlihat pada gambar 1.4

Gambar 1.5 Pengisian IP Address PC2

8. Masukan ip address pada PC2 Ip address : 192.168.10.3 Subnet mask : 255.255.255.0

Gambar 1.6 Pengisian IP Address PC3

9. Lakukan Pengisian IP address pada semua P4 hingga PC19 dengan langkah berikut:
10. Masukan ip address pada PC3 Ip address : 192.168.10.4 Subnet mask : 255.255.255.0
11. Masukan ip address pada PC4 Ip address : 192.168.10.5 Subnet mask : 255.255.255.0
12. Masukan ip address pada PC5 Ip address : 192.168.10.6 Subnet mask : 255.255.255.0
13. Masukan ip address pada PC6 Ip address : 192.168.10.7 Subnet mask : 255.255.255.0
14. Masukan ip address pada PC7 Ip address : 192.168.10.8 Subnet mask : 255.255.255.0
15. Masukan ip address pada PC8 Ip address : 192.168.10.9 Subnet mask : 255.255.255.0
16. Masukan ip address pada PC9 Ip address : 192.168.10.10 Subnet mask : 255.255.255.0
17. Masukan ip address pada PC10 Ip address : 192.168.10.11 Subnet mask : 255.255.255.0
18. Masukan ip address pada PC11p address : 192.168.10.12 Subnet mask : 255.255.255.0
19. Masukan ip address pada PC12 Ip address : 192.168.10.13 Subnet mask : 255.255.255.0
20. Masukan ip address pada PC13 Ip address : 192.168.10.14Subnet mask : 255.255.255.0
21. Masukan ip address pada PC14 Ip address : 192.168.10.15 Subnet mask : 255.255.255.0
22. Masukan ip address pada PC15 Ip address : 192.168.10.16 Subnet mask : 255.255.255.0
23. Masukan ip address pada PC16 Ip address : 192.168.10.17 Subnet mask : 255.255.255.0
24. Masukan ip address pada PC17 Ip address : 192.168.10.18 Subnet mask : 255.255.255.0
25. Masukan ip address pada PC18 Ip address : 192.168.10.19 Subnet mask : 255.255.255.0
26. Masukan ip address pada PC19 Ip address : 192.168.10.20 Subnet mask : 255.255.255.0
27. Lalu konfigurasi switch
28. Klik 2x switch untuk melakukan konfigurasi, lalu klik pada tab CLI
29. Masukan perintah berikut
Keterangan
“Enable = untuk masuk ke mode privilege
30. “Configure terminal = untuk masuk ke mode konfiguras seperti diperlihatkan pada gambar
1.7 dibawah ini

Gambar 1.7. Enable Switch

31. Selanjutnya beri perintah berikut

Keterangan :
Vlan 10 = untuk membuat vlan 10 sekaligus modekonfigurasi vlan
Name OnTuto = untuk menamai vlan 10 menjadi OnTuto, nama ini bebas diganti apapun
Exit = untuk keluar dari sub-konfig, disini digunakan untuk keluar dari mode
konfigurasi vlan
32. Lalu sekarang membuat pengelompokan terhadap PC-0 dan PC-1 menjadi satu VLAN,
yaitu VLAN 10. Perintah yang digunakan adalah :
 Switch(config)#interface range fa0/1-2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit Keterangan :
Interface range fa0/1-2 = untuk melakukan konfigurasi pada
fa0/1 dan fa0/2 yaitu port yang terhubung dengan PC-0 dan PC-1
Switchport mode access = untuk mengkonfigurasi port fa0/1 dan
fa0/2 menjadi akses
switchport access vlan 10 = untuk mengkonfigurasi port fa0/1 dan
fa0/2 menjadi akses ke vlan 10

seperti diperlihatkan gambar 1.8 dibawah ini :

Gambar 1.8 Pembuatan VLAN

33. Kelompokan juga PC-2 dan PC-3 kedalam vlan 20. Perintahnya sebagai berikut :

Switch(config)#interface range fa0/3-4

Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit

Gambar 1.9 Mengelompokkan VLAN 20

34. Cek koneksi dengan PING. PING dari PC-0 ke PC-1 (vlan yang sama) dan ke PC-2 (beda
vlan), harusnya ping-reply dengan PC yang satu vlan, tetapi Request Time Out dengan
PC yang beda vlan.

Gambar 1.10 pengecekan koneksi

Gambar 1.12 proses PING
