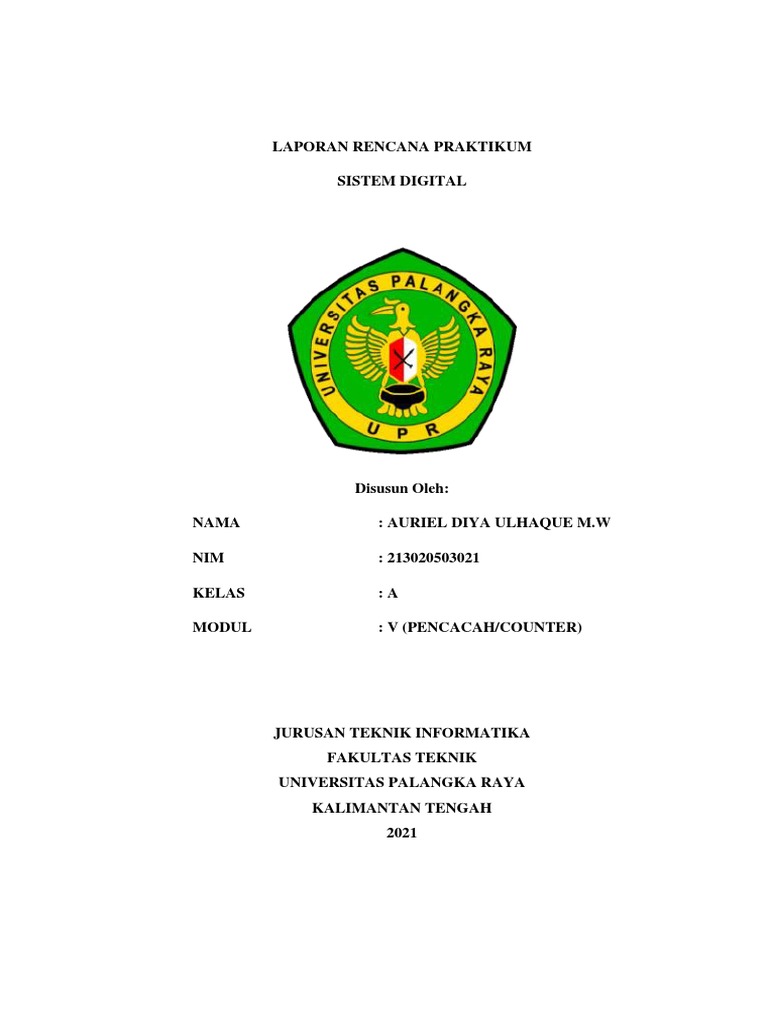

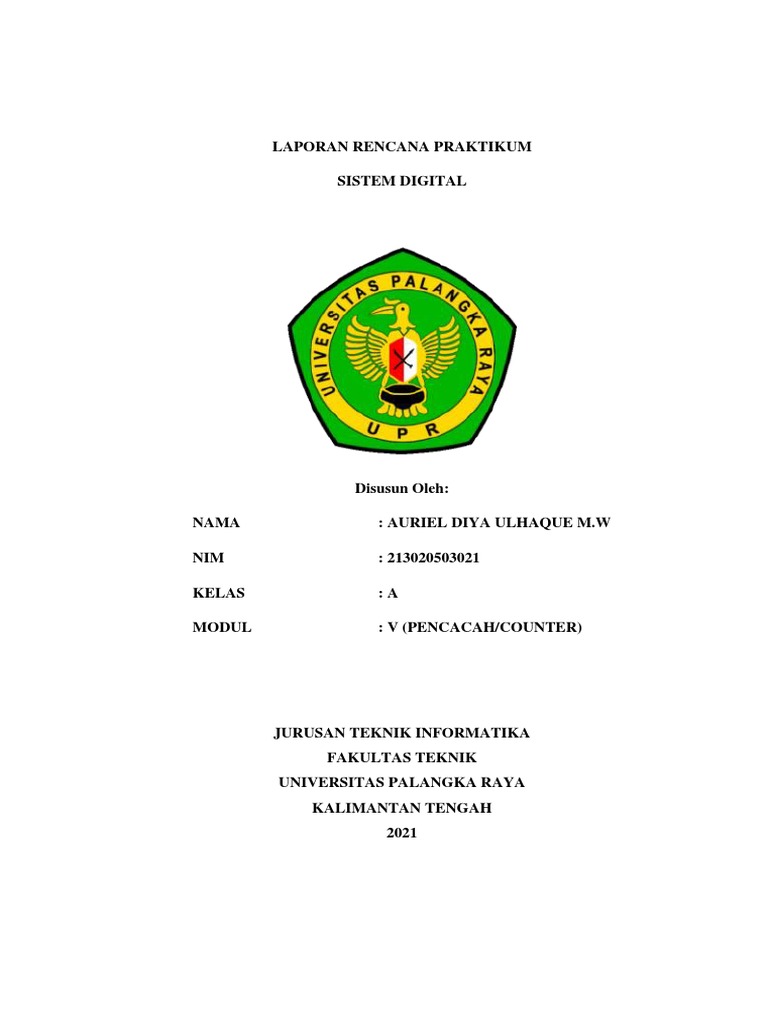

LAPORAN RENCANA PRAKTIKUM

SISTEM DIGITAL

Disusun Oleh:

NAMA : AURIEL DIYA ULHAQUE M.W

NIM : 213020503021

KELAS :A

MODUL : V (PENCACAH/COUNTER)

JURUSAN TEKNIK INFORMATIKA

FAKULTAS TEKNIK
UNIVERSITAS PALANGKA RAYA
KALIMANTAN TENGAH
2021
 MODUL V

PENCACAH/COUNTER

TUJUAN

1. Mahasiswa dapat memahami prinsip kerja pencacah.

2. Mahasiswa dapat merangkai pencacah mundur asinkron modulo 8 (3bit)

menggunakan JK- FLIP FLOP.

3. Mahasiswa dapat merangkai pencacah maju asinkron modulo 8 (3bit)

menggunakan JK- FLIP FLOP.

ALAT DAN BAHAN

1. Digital Basic Trainer

2. Kabel-kabel penghubung

DASAR TEORI

Counters (pencacah) adalah alat/rangkaian digital yang berfungsi

menghitung/mencacah banyaknya pulsa cIock atau juga berfungsi sebagai
pembagi frekuensi, pembangkit kode biner, Gray.

Counter tersusun atas sederetan flip-flop yang dimanipulasi sedemikian

rupa dengan menggunakan peta Karnough sehingga pulsa yang masuk dapat
dihitung sesuai rancangan. Dalam perancangannya counter dapat tersusun atas
semua jenis flip-flop, tergantung karakteristik masing-masing flip-flop tersebut.

Ada 2 jenis pencacah yaitu:

1. Pencacah sinkron (syncronuous counters) atau pencacah jajar.

Syncronous counter memiliki pemicuan dari sumber clock yang
sama dan susunan flip-flopnya adalah paralel. Dalam
Syncronous counter ini sendiri terdapat perbedaan penempatan atau
 manipulasi gerbang dasarnya yang menyebabkan perbadaan waktu
tunda yang di sebut carry propagation delay.

Gambar rangkaian Up/Down Counter Sinkron 3 bit

2. Pencacah tak sinkron (asyncronuous counters) yang kadang-kadang
disebut juga pencacah deret (series counters) atau pencacah kerut
(rippIe counters).
Asyncronous counter tersusun atas flip-flop yang dihubungkan seri
dan pemicuannya tergantung dari flip-flop sebelumnya, kemudian
menjalar sampai flip-flop MSB-nya. Karena
itulah Asyncronous counter sering disebut juga sebagai ripple-
through counter.

Gambar rangkaian Up Counter Asinkron 3 bit

Tabel Kebenaran dari Up Counter Asinkron 3-bit

Karakteristik penting daripada pencacah adalah:

1. Mencacah maju atau mundur.

2. sampai beberapa banyak ia dapat mencacah (modulo pencacah).

3. Dapat berjalan terus (free running) ataukah dapat berhenti sendiri (seIf
stopping)

Ringkasan Pencacah (counter) Sinkron

Kemudian untuk merangkum beberapa poin utama tentang Pencacah (Counter)
Sinkron:
• Pencacah Counter Sinkron dapat dibuat dari Toggle atau flip-flop tipe-D.
• Pencacah (counter) sinkron lebih mudah dirancang daripada Pencacah
(counter) asinkron.
• Mereka disebut Pencacah (counter) sinkron karena input Clock dari flip-
flop semua clocked bersama pada waktu yang sama dengan sinyal Clock
yang sama.
• Karena pulsa clock umum ini semua status output beralih atau berubah
secara bersamaan.
• Dengan semua input clock yang disatukan, tidak ada penundaan propagasi
yang melekat.
• Pencacah (counter) sinkron kadang-kadang disebut pencacah (counter)
paralel karena clock dimasukkan secara paralel ke semua flip-flop.
• Rangkaian memori inheren melacak keadaan saat ini dari pencacah
(counter).
• Urutan hitungan dikontrol menggunakan gerbang logika.
• Keseluruhan operasi yang lebih cepat dapat dicapai dibandingkan dengan
pencacah (counter) Asinkron.
PROSEDUR PERCOBAAN

1. Rangkailah JK-FLIP FLOP pada Basic Trainer Kit sesuai dengan gambar
berikut.

Gambar 5.1Pencacah Mundur.

2. Isikan data hasil percobaan pada tabel berikut.
Tabel 5.1 Tabel Hasil Percobaan
 Tabel 5.2 Tabel Hasil Percobaan.

3. Rangkailah JK-FLIP FLOP pada Basic Trainer Kit sesuai dengan gambar
berikut.

Gambar 5.2Pencacah Maju

4. Isikan data hasil percobaan pada tabel berikut.
Tabel 5.1 Tabel Hasil Percobaan

Tabel 5.2 Tabel Hasil Percobaan

5. Berdasarkan percobaan yang telah dilakukan;

a. Jelaskan fungsi SET dan RESET
b. Jelaskan Siklus clock yang diberikan pada rangkaian pencacah, dan
hubungannya dengan jumlah kombinasi JK-Flip Flop yang digunakan.
c. Jelaskan Perbedaan rangkaian pertama dan rangkaian kedua.
d. Buatlah kesimpulan
