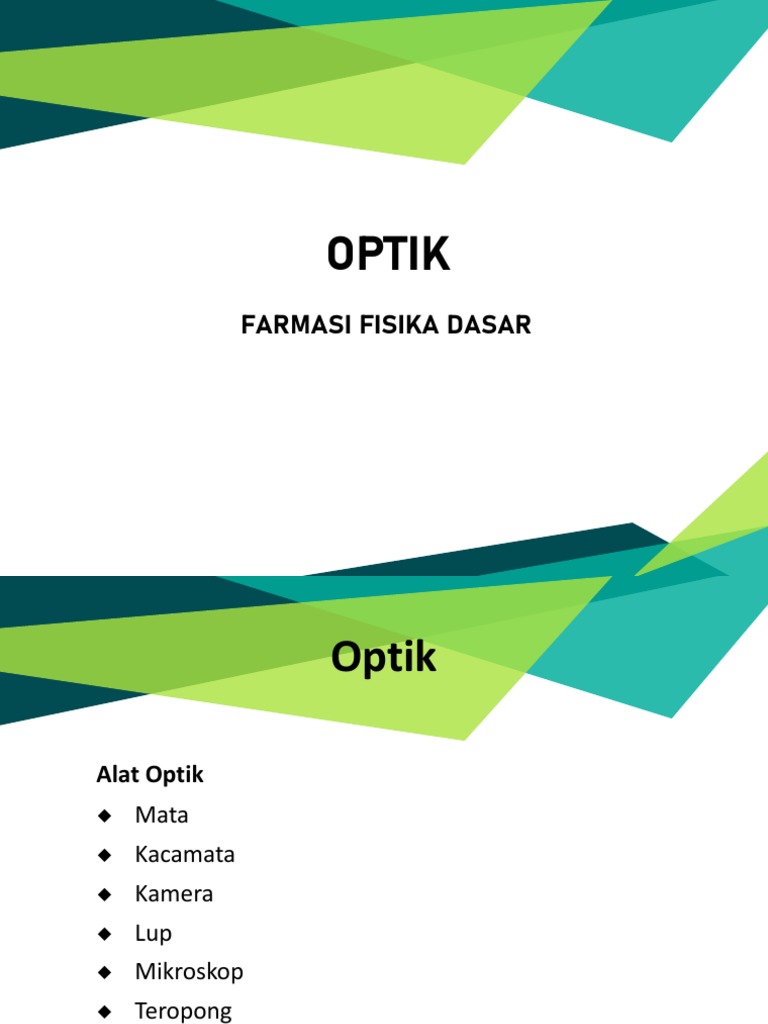

OPTIK

FARMASI FISIKA DASAR

 Optik

Alat Optik
◆ Mata
◆ Kacamata
◆ Kamera
◆ Lup
◆ Mikroskop
◆ Teropong
 Mata

◆ Mata merupakan alat optik alamiah

◆ Memiliki sebuah lensa yg berfungsi sbg alat optik.
◆ Mata memiliki daya akomodasi, yakni kemampuan
untuk mengubah-ubah jarak fokus lensa mata
sehingga bayangan benda yang dilihat selalu jatuh
tepat di retina.
◆ Jarak fokus lensa mata diubah dengan cara mengatur
ketebalannya (menipis atau menebal) yang dilakukan
oleh otot siliar.
◆ Daya akomodasi ini memungkinkan mata dapat
melihat dengan jelas setiap benda yang dilihatnya,
meskipun jaraknya berbeda-beda di depan mata.
◆ Mata mempunyai penglihatan yang jelas pada daerah
yang dibatasi oleh dua titik yaitu
◆ titik dekat/punctum proximum (titik terdekat yg
masih dapat dilihat jelas oleh mata yg berakomodasi
sekuat2nya) dan
◆ titik jauh/punctum remotum (titik terjauh yg masih
dapat dilihat jelas oleh mata yg tak berakomodasi)
Mata Normal

Pada mata normal (emetropi) letak titik dekat (PP) terhadap mata sekitar 25 cm,
sedang letak titik jauh (PR) terhadap mata adalah ~. Mata normal ini dapat
melihat dg jelas suatu benda yg letaknya jauh maupun dekat.
Benda jauh dilihat dg mata tak berakomodasi, sedang benda dekat dilihatnya dg
mata berakomodasi.

Cacat Mata
Rabun dekat (hipermetropi)
Tidak mampu melihat benda2 dekat
Titik dekatnya > 25 cm
Titik jauhnya ~
Dibantu dg kacamata positif
Rabun Jauh (miopi)
Tidak mampu melihat benda2 jauh
Titik dekatnya = 25 cm
Titik jauhnya < ~
Dibantu dg kacamata negatif
 Kacamata

◆ Kacamata merupakan salah satu alat yang dapat

digunakan untuk mengatasi cacat mata, terdiri dari
lensa cekung atau lensa cembung.
◆ Fungsi dari kacamata adalah mengatur supaya
bayangan benda yang tidak dapat dilihat dengan jelas
oleh mata menjadi jatuh di titik dekat atau di titik
jauh mata, bergantung pada jenis cacat matanya.
 Kacamata Berlensa Cekung untuk Miopi

◆ Mata miopi tidak dapat melihat dengan jelas benda-

benda yang jauh atau titik jauhnya terbatas pada jarak
tertentu.
◆ Lensa kacamata yang digunakan penderita miopi harus
membentuk bayangan benda-benda jauh (S~) tepat di
titik jauh mata atau S' = –PR, dengan PR singkatan dari
punctum remotum, yang artinya titik jauh.
◆ Tanda negatif pada S' diberikan karena bayangan yang
dibentuk lensa kacamata berada di depan lensa tersebut
atau bersifat maya.
Kacamata Berlensa Cembung untuk Hipermetropi

◆ Mata hipermetropi tidak dapat melihat benda-benda

dekat dengan jelas, lensa kacamata yang digunakannya
haruslah lensa yang dapat membentuk bayangan benda-
benda dekat tepat di titik dekat matanya.
◆ Benda-benda dekat yang dimaksud yang memiliki jarak
25 cm di depan mata. Oleh karena itu, lensa kacamata
harus membentuk bayangan benda pada jarak S = 25 cm
tepat di titik dekat (PP, punctum proximum) atau S' = –
PP.
Contoh :
1. Tentukan kekuatan lensa kacamata yg diperlukan oleh
seseorang yg mempunyai titik dekat 40 cm, supaya orang
tsb dapat membaca sebagaimana halnya orang normal.

2. Seorang anak mempunyai titik jauh 4 m. Supaya anak tsb

dapat melihat benda2 jauh dg normal, tentukan kekuatan
lensa kacamata yg diperlukan.
 Lup

◆ Lup atau kaca pembesar adalah lensa cembung yang difungsikan

untuk melihat benda-benda kecil sehingga tampak lebih jelas dan
besar.
 Kamera

◆ Kamera merupakan alat optik yang menyerupai

mata.
◆ Elemen-elemen dasar lensa adalah sebuah lensa
cembung, celah diafragma, dan film (pelat sensitif).
◆ Lensa cembung berfungsi untuk membentuk
bayangan benda, celah diafragma berfungsi untuk
mengatur intensitas cahaya yang masuk, dan film
berfungsi untuk menangkap bayangan yang dibentuk
lensa.
◆ Pada mata, ketiga elemen dasar ini menyerupai lensa mata
(lensa cembung), iris (celah diafragma), dan retina (film).
 Mikroskop

◆ Fungsi mikroskop mirip dengan lup, yakni untuk melihat

objek-objek kecil/renik.
◆ Mikroskop dapat digunakan untuk melihat objek yang
jauh lebih kecil lagi karena perbesaran yang
dihasilkannya lebih berlipat ganda dibandingkan
dengan lup.
 Mikroskop

◆ Sebuah mikroskop terdiri atas

susunan dua buah lensa
positif.
◆ Lensa yang berhadapan
langsung dengan objek yang
diamati disebut lensa objektif.
Sementara itu, lensa tempat
mata mengamati bayangan
disebut lensa okuler. Fungsi
lensa okuler ini sama dengan
lup.
 Mikroskop

◆ Pada mikroskop, objek yang akan diamati harus diletakkan di

depan lensa objektif pada jarak antara fob dan 2fob sehingga
bayangannya akan terbentuk pada jarak lebih besar dari 2fob di
belakang lensa objektif dengan sifat nyata, terbalik,
diperbesar.
Melihat bayangan benda tanpa akomodasi
Perbesaran bayangan :
S ob ' S n
m= x
S ob f ok

Melihat bayangan benda dengan berakomodasi

Sob = jarak benda ke lensa objektif
S ' æS ö Sob’ = jarak bayangan ke lensa objektif
m = ob xçç n + 1÷÷
S ob è f ok ø Sn = jarak titik dekat mata normal
fok = jarak fokus lensa okuler
Contoh
 Jenis Mikroskop

◆ Mikroskop Cahaya
Mikroskop cahaya mempunyai perbesaran maksimum 1000
kali.
◆ Mikroskop Stereo
Mikroskop stereo merupakan jenis mikroskop yang hanya bisa
digunakan untuk benda yang berukuran relatif besar.
Mikroskop stereo mempunyai perbesaran 7 hingga 30 kali.
Mikroskop dengan kamera
 Jenis Mikroskop

◆ Mikroskop Elektron
◆ Mempunyai perbesaran sampai 100 ribu kali, elektron
digunakan sebagai pengganti cahaya. Mikroskop elektron
mempunyai dua tipe, yaitu mikroskop elektron scanning (SEM)
dan mikroskop elektron transmisi (TEM).
◆ SEM digunakan untuk studi detil arsitektur permukaan sel
(atau struktur renik lainnya), dan obyek diamati secara tiga
dimensi. Sedangkan TEM digunakan untuk mengamati struktur
detil internal sel.
 Contoh TEM dan SEM

(Wadsworth, 2019)
 Teropong (Teleskop)
◆ Teropong Bintang
Teropong bintang menggunakan dua lensa cembung, masing-
masing sebagai lensa objektif dan lensa okuler dengan jarak
fokus objektif lebih besar daripada jarak fokus okuler ( fob > fok).
Perbesaran sudut dan panjang teropong bintang memenuhi
persamaan sebagai berikut:
Contoh :
Teropong bintang dg jarak fokus objektifnya 4 m dan jarak
fokus okulernya 4 cm, tentukan perbesaran bayangan yg
dihasilkan masing2 untuk mata tak berakomodasi
 Teropong
◆ Teropong Bumi
Digunakan untuk mengamati benda-benda di permukaan bumi
pada jarak jauh
Teropong bumi menggunakan tiga jenis lensa cembung. Lensa
yang berada di antara lensa objektif dan lensa okuler berfungsi
sebagai lensa pembalik, yakni untuk pembalik bayangan yang
dibentuk oleh lensa objektif. Perbesaran dan panjang teropong
bumi untuk mata tak berakomodasi:
