WIRE ROPE

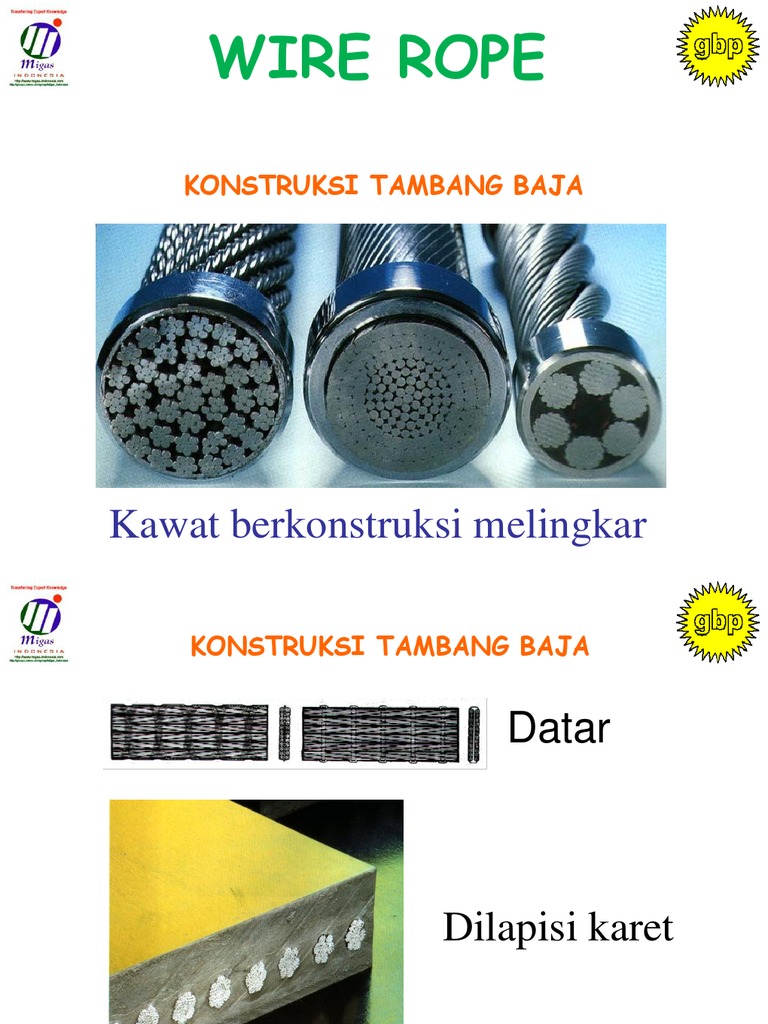

KONSTRUKSI TAMBANG BAJA

Kawat berkonstruksi melingkar

KONSTRUKSI TAMBANG BAJA

Datar

Dilapisi karet

PEMANFAATAN TAMBANG BAJA

Anjungan Lepas Pantai

PEMANFAATAN TAMBANG BAJA

Crane

PEMANFAATAN TAMBANG BAJA

Kawat pada Angkutan Kereta

PEMANFAATAN TAMBANG BAJA

Penyangga Antena TV dan Radio

PEMANFAATAN TAMBANG BAJA

Jembatan

PEMANFAATAN TAMBANG BAJA

Kereta Gantung

PEMANFAATAN TAMBANG BAJA

Industri Pertambangan

PEMANFAATAN TAMBANG BAJA

Jaringan Tegangan Tinggi

Beberapa sebab kenapa tambang baja mengalami kerusakan

Karena adanya abrasi (pengikisan) dari faktor eksternal maupun internal

Karena adanya korosi (pengeroposan) dari faktor eksternal dan internal

Karena adanya peregangan dan tekanan (stress) pada keadaan diam dan saat bergerak

Metode Pengukuran

LMA
(Loss Metal- Cross-Section Area) = Hilangnya kandungan logam dari dimensi material Disebabkan : Abrasi Korosi Kurangnya daya lumas

LF
(Localized Faults/Flaws) = Cacat terlokalisasi seperti putus/rusak dari kawat/lilitan/inti korosi ter degradasi Disebabkan : Jenuh/umur Kerusakan sebab mekanik Aus

Kerusakan di lapisan luar

Lapisan dalam

Korosi Terdegradasi

Contoh Tambang Baja pada crane di anjungan lepas pantai

Kriteria Penilaian
LMA, % 10-20 % tergantung dari aplikasi pemakaian 24 % untuk balance ropes 17,5 % untuk crane ropes Localized Flaws Densitas LF untuk satu helai (one lay) tergantung dari aplikasi pemakaian

Kenapa perlu di inspeksi ?

Keamanan Regulasi Penghematan

Metode Inspeksi
Secara visual Menggunakan Metode uji tak merusak Secara mekanik (menggunakan alat uji tarik merusak)

Metode Inspeksi Secara Visual

Metode Rag-and-eye. Operator menggunakan rag/gloves/sarung tangan, lampu penerangan, kaca/cermin, kaca pembesar, cairan pembersih;

Metode Inspeksi Secara Visual

Dibutuhkan inspektor yang sangat terlatih dan berpengalaman Hanya cacat di permukaan yang bisa di deteksi Tidak bisa mengukur LMA Membutuhkan waktu yang lama untuk satu pengukuran Tidak ada laporan yang objektif dalam pengukuran

Secara mekanik (menggunakan alat uji tarik merusak)

Menggunakan mesin tarik Pengujian harus dilakukan sebelum tambang digunakan dan dilakukan secara berkala setiap 3, 6 atau 12 bulan sekali tergantung aplikasi/ pemakaian Pengujian hanya bisa dilakukan pada satu bagian/seksi dari seluruh tambang yang akan di pakai sehingga tidak mewakili kondisi dari tambang

Menggunakan Metode uji tak merusak

Metode ini menggunakan instrumen khusus (biasanya menggunakan medan magnet atau elektro-magnet) Tidak merusak tambang saat pengujian Berapapun panjang tambangnya tetap dapat di inspeksi Dapat mengukur LMA dan dapat mengukur LF di dalam maupun di luar tambang secara berkesinambungan Laporan bisa dihasilkan dengan objektif

Prinsip Kerja dari INTRON (US Patent No. 6,492,808)

Magnetic head terdiri dari : - yoke - magnets - Hall sensors Tambang yang melewati magnetic head akan termagnetisasi Hall sensors berfungsi menerima data dari kondisi tambang

Yoke
Hall Sensor

Magnet

Tambang

Hall Sensor

Our Equipment Rope Tester

Terdiri dari 8 (delapan) tipe dari magnetic head dan basic unit Setiap magnetic head dapat manggunakan basic unit yang sama

INTROS basic unit

Ukuran/dimensi pocket (85x35x217 mm) Ringan (0,7 kg) Pengoperasian menggunakan batteray 4 X 1,5 V alkaline ukuran AA 2 buah layar dengan sistem seven segment Tombol membran Didalam terdapat Data logger terintegrasi Hubungan dengan Komputer menggunakan RS-232 Memenuhi kualifikasi CE and IP65

INTROS magnetic heads

Dimensi pengukuran yang lebar Pengoperasian yang mudah dan cepat Desain yang kuat dan handal Kecepatan jalannya tambang tidak mempengaruhi pembacaan Ukuran yang kecil Ringan

INTROS magnetic head MH 6-24

Diameter 6-24 mm Ukuran yang kecil Ringan Memenuhi standar IP54 Pengukuran yang akurat Umum digunakan untuk aplikasi pada elevator and crane

INTROS combined tester MB 8-24

MH dan DL dalam satu unit Diameter 8-24 mm Ukuran yang kecil Ringan Memenuhi standar IP54 Pengukuran yang akurat Umum digunakan untuk aplikasi pada elevator and crane

INTROS magnetic head MH 20-40

Diameter 20-40 mm Ukuran yang manusiawi Ringan Memenuhi standar CE dan IP65 Pengukuran yang akurat Umum digunakan untuk aplikasi pada elevator and pertambangan

INTROS magnetic head MH 233

Flat ropes sampai ketebalan 233 mm Ukuran yang manusiawi Ringan Memenuhi standar CE dan IP65 Pengukuran yang akurat Umum digunakan untuk pertambangan

INTROS magnetic head MH 233R

Flat rubber ropes sampai ketebalan 233 mm Ukuran yang manusiawi Ringan Memenuhi standar CE and IP65 Pengukuran yang akurat Umum digunakan untuk Conveyor Belt di pertambangan

Original software WINTROS

Dapat dihubungkan ke komputer untuk analisa lebih lanjut Laporan hasil tes dapat dihasilkan secara otomatis

Contoh Aplikasi Offshore

Contoh Aplikasi Offshore

Contoh Aplikasi Lift Inspection

Inspeksi tambang baja pada crane lift

Contoh Aplikasi Mining Inspection

Inspeksi untuk guiding rope di pertambangan (Mining Industries)

Contoh Aplikasi

Inspeksi wire rope dari kereta gantung

Contoh Aplikasi

Inspeksi Wire Rope dari kereta gantung

Contoh Aplikasi

Inspeksi Tambang dari kereta gantung

Contoh Aplikasi INTROS

Inspeksi kawat tegangan tinggi menggunakan balon pada jaringan listrik melintasi sungai

Contoh aplikasi wire rope inspection dengan Rope Access Technique

Contoh Aplikasi INTROS

, % 28,0 26,0 24,0 22,0 20,0 18,0 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1

20

1,1

Inspeksi kawat tegangan tinggi pada jaringan listrik

Contoh Aplikasi
, % 20,0 20

15,0

10,0

5,0

0,0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 2 2,2 2,4 2,6 2,8 3 3,2

Inspeksi kawat grounding pada jaringan listrik

Contoh Aplikasi

Inspeksi kawat tegangan tinggi pada jaringan listrik

Contoh Aplikasi INTROS

, % 28,0 26,0 24,0 22,0 20,0 18,0 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1

20

Inspeksi kawat grounding pada jaringan listrik

Contoh Aplikasi

Contoh Aplikasi

Inspeksi kawat tegangan tinggi pada jaringan listrik

Contoh Aplikasi INTROS

pengukuran pada posisi di ujung (sleeve) dari kawat memungkinkan untuk di lakukan

SETTING & KALIBRASI

Sebelum melakukan inspeksi pada tambang sebaiknya kita meperhatikan hal-hal sebagai berikut : - Diameter tambang - Titik awal inspeksi - Arah tarikan

PERSIAPAN ALAT DAN TAMBANG UNTUK INSPEKSI

1. Hilangkan oli atau gumpalan (keras) yang menempel pada tambang, potong kawat yang keluar dari tambang dan cek kembali tambang dari segala jenis material yang menghambat pergerakan alat pada tambang. 2. Pilih sensor dan liner yang sesuai dengan ukuran diameter tambang yang akan diinspeksi, pasanglah ke alat dan kunci dengan kuat. 3. Kalibrasi alat sesuai jenis tambang yang akan diinspeksi : - Pilih bagian dari tambang yang dianggap baik, o% LMA dan tidak ada cacat (LF). Panjang dari bagian (segmen) ini tidak kurang dari 500 mm. - Pasang tambang pada alat dengan baik dan lakukan proses magnetisasi.*

- Setting LMA pada alat, adjust nilai 0.0% saat tambang dipasang, adjust nilai 100% saat tambang tidak dipasang. - Setting LF sesuai standar cacat pada tambang yang terlebih dahulu diketahui dan adjust sesuai regulasi yang telah ditetapkan. - Tarik alat atau tambang secara simultan dan sesuai arah yang ditentukan (tertera pada casing alat). - Jangan lupa menekan tombol rec (untuk record) sebelum melakukan inspeksi. - Proses Downloading (Perekaman) : a. Siapkan kabel data, buka tutup bawah (baut di depan untuk MB824). b. Sambungkan kabel data dari alat ke komputer (port RS-232) c. Buka software WINTROS yang telah terinstal pada komputer dan pastikan koneksi terhubung dengan baik.

- Dengan meng-klik instrument dan sorot key connection maka akan timbul pilihan test (pilihan tidak perlu dirubah), klik pilihan test tersebut, akan timbul pernyataan bahwa connection ok. - Klik pilihan acquisition dan pilih download, timbul beberapa data yang telah terecord (terekam). Klik dua kali data yang sesuai dengan waktu dan tanggal pada saat melakukan inspeksi, maka akan timbul grafik hasil rekaman sebagai bentuk laporan. - Untuk lebih lengkapnya, mohon dibaca manual dari unit dan software WINTROS.
