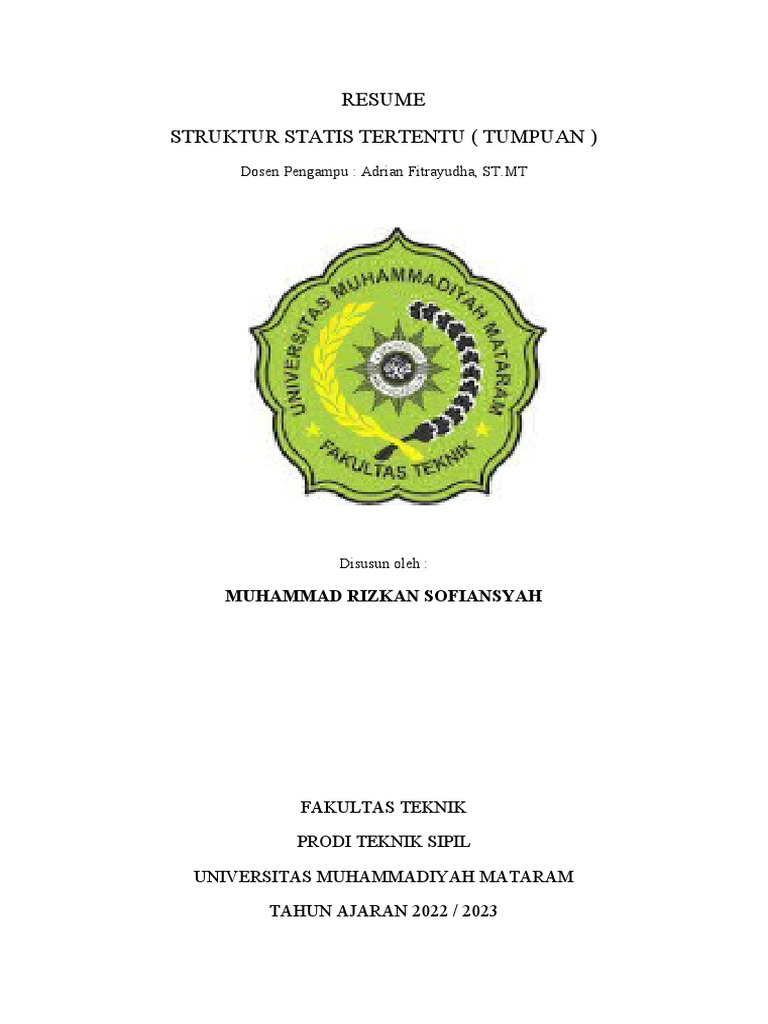

RESUME

STRUKTUR STATIS TERTENTU ( TUMPUAN )

Dosen Pengampu : Adrian Fitrayudha, ST.MT

Disusun oleh :

MUHAMMAD RIZKAN SOFIANSYAH

FAKULTAS TEKNIK

PRODI TEKNIK SIPIL

UNIVERSITAS MUHAMMADIYAH MATARAM

TAHUN AJARAN 2022 / 2023

 I. Pengertian Tumpuan

Tumpuan merupakan tempat perletakan konstruksi untuk dukungan bagi

konstruksi dalam meneruskan gaya gaya yang berkerja menuju pondasi. Dalam
ilmu rekayasa dikenal 3 jenis tumpuan yaitu tumpuan roll, sendi, dan jepit.

http://belajarilmubangunan.blogspot.com/2013/12/pengertian-dan-macam-tumpuan.html

II. Jenis jenis Tumpuan :

A. Tumpuan Sendi ( Engsel )
Tumpuan sendi dalam penerapannya pada umumnya digunakan sebagai
tempat bertumpunya sebatang balok.
Perbedaan sendi dengan roll adalah sendi tidak dapat bergerak seperti roll dia
hanya bisa berputar atau mendapatkan momen gaya ( M ).
Berikut ciri ciri dari tumpuan sendi yaitu :
 tumpuan sendi mampu menerima dua reaksi gaya yaitu : Gaya Vertikal (Fy)
dan Gaya Horizontal ( Fx ).
 tidak dapat menerima momen ( M )
 jika diberi beban momen, karna sifat sendi akan berputar

Tumpuan sendi pada umumnya digunakan sebagai tempat bertumpunya sebuah

balok. Contoh penerapan tumpuan sendi pada kehidupan sehari hari adalah sendi
tangan, engsel pintu, sendi pada jembatan dll.
 gambar sendi nyata dan symbol dalam gambar teknik

B. Tumpuan Roll ( Roll Support )

Tumpuan Rol merupakan tumpuan yang hanya dapat menahan gaya tekan dan
tarik pada arah vertikal tegak lurus saja. tumpuan ini tidak dapat menahan gaya tekan
dan tarik vertikal sembarang arah. selain dari itu tumpuan ini juga tidak dapat
menahan momen dan gaya horizontal.
Perletakan roll pada bangungan bertujuan untuk membuat struktur tidak pecah
saat memuai seperti gelombang. Pada saat memuai struktur masih bisa bergerak tetapi
terbatas dengan menggunakan pengganjal.

C. Tumpuan Jepit ( Fixed support )

 Tumpuan jepit merupakan tumpuan berupa balok yang terjepit pada tiang
atau kolom. Pada tumpuan ini mampu memberikan reaksi terhadap gaya
vertikal, horizontal bahkan mampu memberikan reaksi terhadap putaran
momen.
 Tumpuan jepit dapat memberikan reaksi atau tahan terhadap gaya horizontal,
vertikal dan bahkan mampu memberikan reaksi terhadap putaran momen.
Sehingga pada tumpuan jepit terdapat 3 buah variabel yang harus
diselesaikan (Rv, Rh,dan M).
