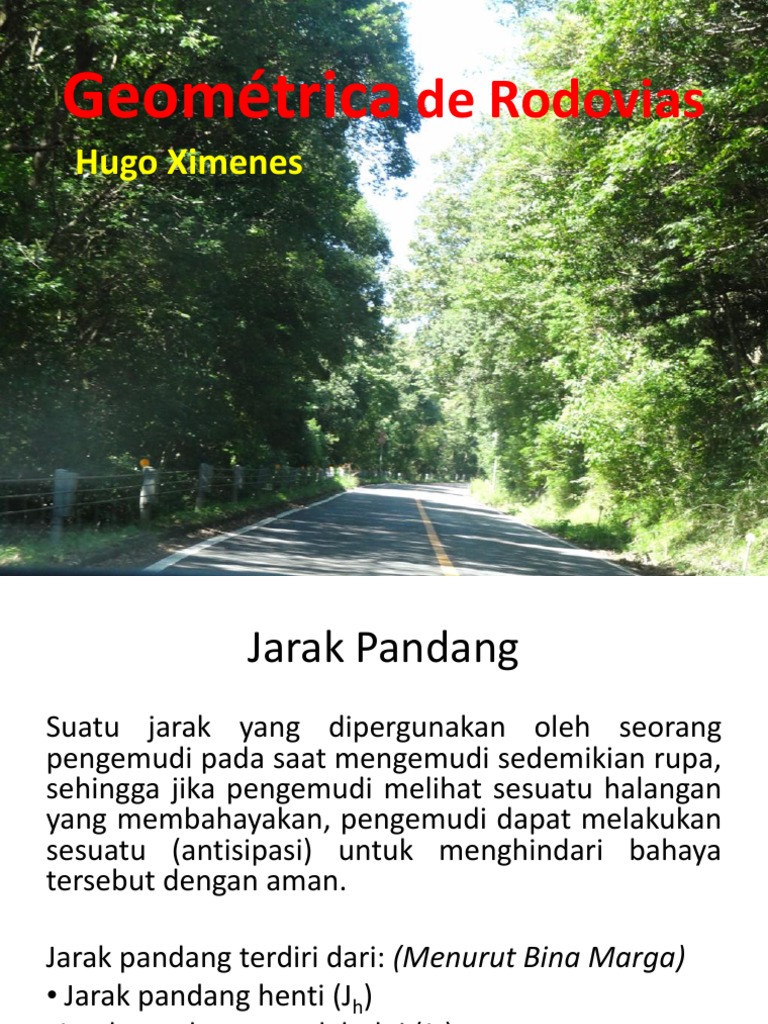

Geométrica de Rodovias

Hugo Ximenes
 Jarak Pandang
Suatu jarak yang dipergunakan oleh seorang
pengemudi pada saat mengemudi sedemikian rupa,
sehingga jika pengemudi melihat sesuatu halangan
yang membahayakan, pengemudi dapat melakukan
sesuatu (antisipasi) untuk menghindari bahaya
tersebut dengan aman.

Jarak pandang terdiri dari: (Menurut Bina Marga)

• Jarak pandang henti (Jh)
•Jarak pandang mendahului (Jd)
 Jarak pandang henti (Jh)
1. Jarak minimum
Jh minimum adalah jarak minimum yang
diperlukan oleh setiap pengemudi untuk
menghentikan kendaraannya dengan aman
begitu melihat adanya halangan didepan.
Setiap titik di sepanjang jalan harus
memenuhi ketentuan Jh.
2. Asumsi Tinggi
Jh diukur berdasarkan asumsi bahwa tinggi mata
pengemudi adalah 105 cm dan tinggi halangan
15 cm, yang diukur dari permukan jalan
3. Elemen - Jh
Jh terdiri dari 2 elemen jarak, yaitu:
a. Jarak tanggap (Jht), jarak yang ditempuh
oleh kendaraan sejak pengemudi melihat
suatu halangan yang menyebabkan ia
harus berhenti sampai saat pengemudi
menginjak rem.
b. Jarak pengereman (Jhr), jarak yang
dibutuhkan untuk menghentikan kendaraan
sejak pengemudi menginjak rem sampai
kendaraan berhenti.
 Rumus yang digunakan
Jh dalam satuan meter, dapat dihitung dengan rumus:
Jh = Jht + Jhr (1a)
Jhr = (Vr÷3.6)(T) + {(Vr÷3.6)2÷(2gfp)} (1b)

Dimana:
Vr = Kecepatan rencana (km/jam)
T = waktu tanggap, ditetapkan 2.5 detik
g = percepatan gravitasi, ditetapkan 9.8m/det2
fp = koefisien gesek memanjang antara ban kendaraan dengan
perkerasan jalan aspal, ditetapkan 0.28~0.45 (menurut
AASHTO), fp akan semakin kecil jika kecepatan semakin
tinggi dan sebaliknya. (Menurut Bina Marga, fp=
0.35~0.55)
Untuk jalan mendaki (+), dan jalan menurun (-)
Persamaan (1b) dapat disederhanakan menjadi:

Untuk jalan datar:

Jht = 0.278Vr T + [Vr2÷254fp] (1c)

Untuk jalan dengan kelandaian tertentu:

Jht = 0.278Vr T + [Vr2÷254(fp±L)]
(1d)

Dimana: L = landai jalan dalam (%) dibagi 100

Tabel berikut ini menampilkan panjang Jh
minimum yang dihitung berdasarkan persamaan
(1c) dengan pembulatan-pembulatan untuk Vr

Vr, km/jam 120 100 80 60 50 40 30 20

(Jh minimum (m) 250 175 120 75 55 40 27 16
 Jarak pandang mendahului (Jd)
1. Jarak
Jd jarak yang memungkinkan suatu kendaraan
mendahului kendaraan lain di depannya
dengan aman sampai kendaraan tersebut
kembali ke jalur semula (seperti gambar
dibawah ini)
Contoh Proses gerakan mendahului (2/2UD)
2. Asumsi Tinggi
Jd diukur berdasarkan asumsi bahwa tinggi
mata pengemudi adalah 105 cm dan tinggi
halangan 105 cm.

3. Rumus yang digunakan

Jd dalam satuan meter ditentukan sebagai
berikut:
Jd = d1 + d2 + d3 + d4 (2a)
Dimana:
d1 = jarak yang ditempuh selama waktu tanggap
(m)
d2 = jarak yang ditempuh selama mendahului
sampai kembali pada jalur semula (m)
d3 = jarak antara kendaraan yang mendahului
dengan kendaraan yang datang dari arah
berlawanan setelah proses mendahului
selesai (m)
d4 = jarak yang ditempuh oleh kendaraan yang
datang dari arah berlawanan (m)
Rumus yang digunakan:
d1 = 0.278T1 [Vr – m + (a.T1÷2)] (2b)
d2 = 0.278VrT2 (2c)
d3 = antara 30~100m
Vr, km/jam 50~60 65~80 80~95 95~110

d3 (m) 30 55 75 90

d4 = 2/3d2 (2d)
Dimana:
T1 = waktu dalam detik, ∞2.12+0.026Vr
T2 = waktu kendaraan berada di jalur lawan, (detik),
∞6.56+0.048Vr
a = percepatan rata-rata km/jam/detik, (km/jm/dt),
∞2.052+0.0036Vr
m = perbedaan kecepatan dari kendaraan yang
menyiap dan kendaraan yang disiap, (biasanya
diambil 10~15 km/jam)
Vm = Vr + m (Vm, kecepatan menyiap)
Vr, km/jam 120 100 80 60 50 40 30 20

Jd (m) 800 670 550 350 250 200 150 100

Tabel Panjang jarak pandang mendahului berdasarkan Vr

4. Penyebaran Lokasi
Lokasi atau daerah untuk mendahului harus
disebar disepanjang jalan dengan jumlah
panjang minimum 30% dari panjang total ruas
jalan yang direncanakan.
 contoh
A. Jarak pandang henti
a. Jalan datar
Misalnya: kelandaian 6%
Vr = 60 km/jam
Maka, Jh = 0.278Vr T + [Vr2÷254fp]
= 81m
Jhr = (Vr÷3.6)(T) + {(Vr÷3.6)2÷(2gfp)}
= 42m
b. Jalan mendaki
Jht = 0.278Vr T + [Vr2÷254(fp±L)]
= 47 m
Jhr = 42 m
Jh = Jht + Jhr
= 89 m

c. Jalan menurun?
B. Jarak pandang menyiap
Jika diketahui:
Vr = 60 km/jam
m = 15 km/jam
a = 2.268 detik
T1 = 3.68 detik
T2 = 9.44 detik
Vm = 75 km/jam
d1 = 0.278T1 [Vr – m + (a.T1÷2)]
= 42 m
d2 = 0.278VrT2
= 157.46m
d3 = antara 30~100m
= diambil 30m
d4 = 2/3d2
= 105m
Jd = d1 + d2 + d3 + d4
= 334.46m
