UNIVERSITAS TIDAR

FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

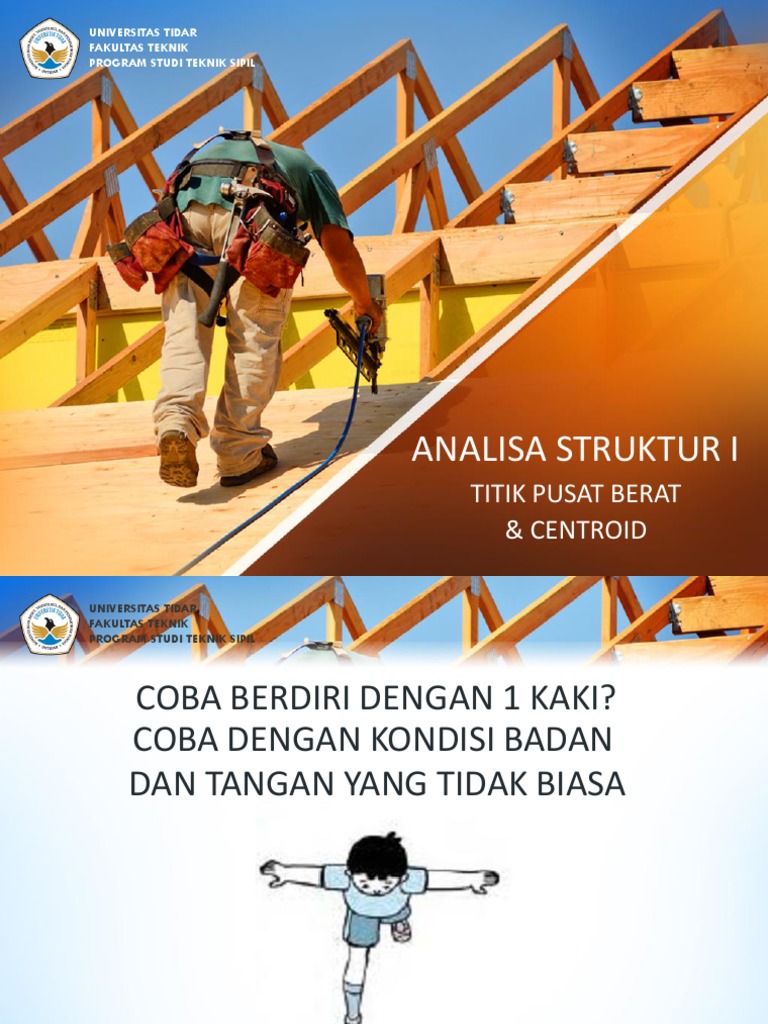

ANALISA STRUKTUR I
TITIK PUSAT BERAT
& CENTROID
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

COBA BERDIRI DENGAN 1 KAKI?

COBA DENGAN KONDISI BADAN
DAN TANGAN YANG TIDAK BIASA

TUBUH MENYESUAIKAN PUSAT TITIK BERAT

UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

Resultan dari masing-masing gaya gravitasi

yang bekerja pada tiap partikel benda
selalu melalui titik tertentu (definite point)
yang disebut TITIK PUSAT BERAT
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

GAYA
BERAT

ARAH

TITIK PUSAT BERAT

GRAVITASI

TITIK APLIKASI
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

Dalam mencari pusat titik berat, manakah

komponen berat yang harus dicari?

GAYA TIDAK DIKETAHUI DICARI

ARAH
= DIKETAHUI TIDAK PERLU DICARI
GRAVITASI

TITIK APLIKASI TIDAK DIKETAHUI DICARI

UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

TEOREMA VARIGNON
“momen dari resultan terhadap suatu titik
atau sumbu harus sama dengan jumlah
aljabar dari momen berat masing-masing
terhadap titik atau sumbu yang sama”.
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

MENCARI TITIK PUSAT BERAT

• Plat dibagi menjadi elemen kecil
tak berhingga (infinitesimal
elements)
• suatu elemen berjarak x dari garis
sumbu Y-Y dan berjarak y dari
sumbu X-X.
• Berat w dari setiap elemen
membentuk system gaya sejajar
• resultan adalah berat W dari plat.
• Besar dari berat total dapat ditulis
secara matematika sebagai:
𝑾 = ෍𝒘
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

Pernyataan teorema Varignon dapat ditulis

dengan:
𝑊𝑥 = ෍ 𝑊𝑥

𝑊𝑦 = ෍ 𝑊𝑦

Maka :

σ 𝒘𝒙 σ 𝒘𝒙
𝒙= 𝑎𝑡𝑎𝑢 σ𝒘
............(1)
𝑾

σ 𝒘𝒚 σ 𝒘𝒚
𝒚= 𝑎𝑡𝑎𝑢 σ𝒘
............(2)
𝑾
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

• Jika plat mempunyai satu sumbu

simetri, maka titik pusat berat akan
terletak pada sumbu simetri tersebut

• Apabila plat memiliki dua sumbu simetri

yang saling tegak lurus (sebagai contoh,
plat persegi-panjang atau plat
lingkaran), maka titik pusat berat akan
terletak pada potongan dari sumbu
simetri.
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

SUMBU CENTROID
Prosedur untuk mendapatkan sentroid dari
suatu luasan adalah sama dengan
prosedur untuk memperoleh titik pusat
berat, kecuali untuk penggantian berikut:

• a menggantikan w
• A menggantikan W
σ 𝒂𝒙
𝑨𝒙 = ෍ 𝒂𝒙 ..(3) 𝒙= ..(5)
𝑨
maka
σ 𝒂𝒚
𝑨𝒚 = ෍ 𝒂𝒚 ..(4) 𝒚= ..(6)
𝑨
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

SUMBU CENTROID

• Koordinat yang diperoleh dari

persamaan (2.5) dan (2.6) menunjukkan
sentroid suatu luasan.
• Suatu sumbu yang melalui sentroid
disebut sumbu sentroid.
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

SUMBU CENTROID

Luasan dan posisi centroid

UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

SUMBU CENTROID

Luasan dan posisi centroid

 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CONTOH
Sebuah bola baja berdiameter 10 cm ditancapkan secara kuat pada
dudukan beton bertulang persegi berukuran 12 cm x 12 cm dengan
tinggi dudukan beton 18 cm. Tentukan titik pusat gravitasi benda
tersebut.
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

PENYELESAIAN

• pusat berat akan terletak pada sumbu

Y-Y.
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

PENYELESAIAN
• w1 = (0.12 x 0.12 x 0.18) x 2,4 x 103
• w1 = 6.22 Kg
4
• w2 = 𝜋 0.053 x 8750
3
• w2 = 4.58 Kg
Maka W = w1 + w2 = 6.22 + 4.58 = 10.8 kg
• Menggunakan dudukan beton bawah sebagai sumbu
acuan (dinyatakan sebagai sumbu X-X pada gambar
2.3), maka pusat berat dapat dihitung:
σ 𝑤.𝑦 = 𝑤1𝑥𝑦1+𝑤2 𝑥 𝑦2
𝑦=
𝑊 𝑊

𝑦 = 6.22𝑥0.09+4.58 𝑥 0.23 = 0.1493 m = 14.93 cm

10.8
Jadi titik pusat beratnya berada pada sumbu (6 , 14.93)
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CENTROID LUASAN KOMPOSIT

APA ITU KOMPOSIT?

 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CENTROID LUASAN KOMPOSIT

KOMPOSIT ADALAH BAHAN YANG

TERDIRI DARI DUA BAHAN ATAU
LEBIH BAHAN PEMBUATNYA
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CENTROID LUASAN KOMPOSIT

Untuk menentukan titik sentroid dari luasan
komposit, dapat dilakukan dengan cara:
1. Sket luasan komposit, tunjukkan semua
ukuran yang diketahui
2. Tentukan sumbu simetri. Gunakan sistem
koordinat X-Y sebagai acuan
3. Bagi luasan menjadi luasan komponen.
Masing-masing luasan harus sebanding
sehingga luasan dan titik lokasi sentroid
dapat ditentukan.
4. Gunakan pers. (2.5) dan /atau (2.6) untuk
menentukan titik koordinat sentroid
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CONTOH

Sebuah baja, sebagaimana ditunjukkan pada

gambar di bawah ini, dibuat dari dua buah besi
Channels dimensi C380 x 0,584, plat baja atas
406 x 25 mm, dan plat baja bawah 356 x 12 mm.
Semua komponen di las bersama sehingga
menjadi unit tunggal. Tentukan titik sentroid
terhadap sumbu X–X.
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CONTOH

• Pada masalah ini, komposit adalah simetris

terhadap sumbu Y–Y. Sisi bawah (yaitu plat
bawah) dipilih sebagai acuan sumbu X–X.
 UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CONTOH
• Luasan bahan

• Menghitung centroid masing-masing • Dengan pers. 6 didapatkan :

bahan σ 𝒂𝒚
𝒚=
𝑨
𝒚 = 𝟎. 𝟐𝟒𝟒 𝒎
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

CONTOH
UNIVERSITAS TIDAR
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL

KESIMPULAN

σ 𝒘𝒙 σ 𝒘𝒙
𝒙= 𝑎𝑡𝑎𝑢 σ𝒘
............(1)
𝑾
DIPAKAI UNTUK STRUKTUR KOMPOSIT
σ 𝒘𝒚 σ 𝒘𝒚
𝒚= 𝑎𝑡𝑎𝑢 σ𝒘
............(2)
𝑾

σ 𝒂𝒙
𝒙= ............(5)
𝑨
DIPAKAI UNTUK STRUKTUR YANG
HANYA TERDIRI DARI 1 JENIS BAHAN
σ 𝒂𝒚
𝒚= ............(6)
𝑨
